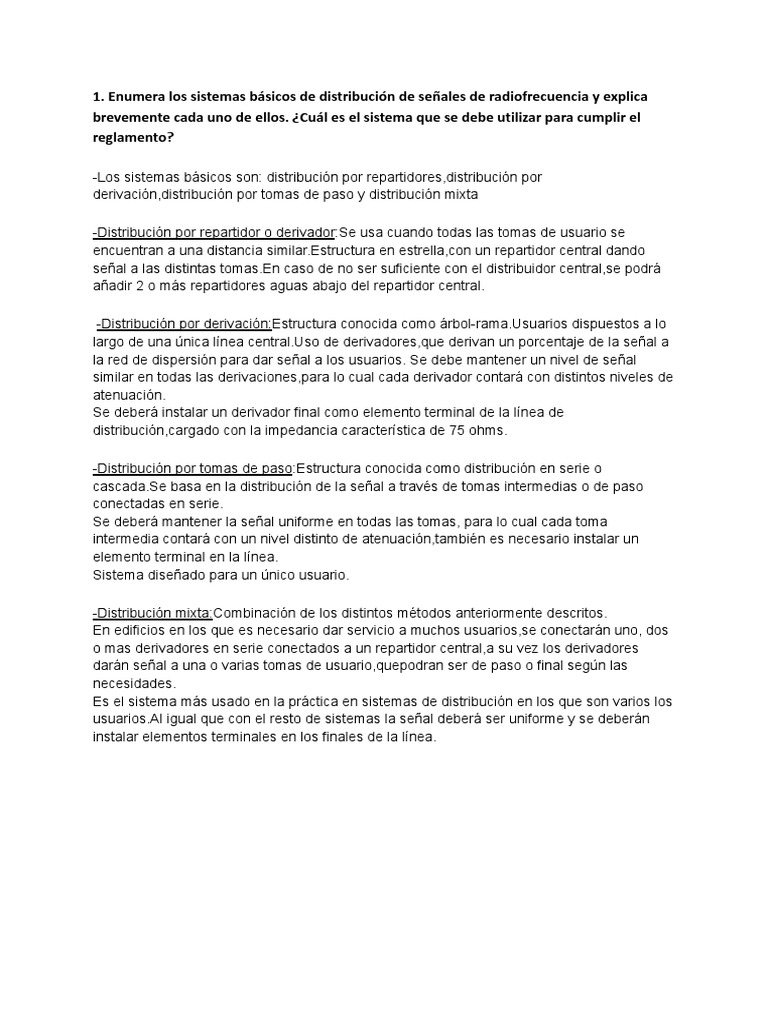

1.

Enumera los sistemas básicos de distribución de señales de radiofrecuencia y explica

brevemente cada uno de ellos. ¿Cuál es el sistema que se debe utilizar para cumplir el
reglamento?

-Los sistemas básicos son: distribución por repartidores,distribución por

derivación,distribución por tomas de paso y distribución mixta

-Distribución por repartidor o derivador:Se usa cuando todas las tomas de usuario se
encuentran a una distancia similar.Estructura en estrella,con un repartidor central dando
señal a las distintas tomas.En caso de no ser suficiente con el distribuidor central,se podrá
añadir 2 o más repartidores aguas abajo del repartidor central.

-Distribución por derivación:Estructura conocida como árbol-rama.Usuarios dispuestos a lo

largo de una única línea central.Uso de derivadores,que derivan un porcentaje de la señal a
la red de dispersión para dar señal a los usuarios. Se debe mantener un nivel de señal
similar en todas las derivaciones,para lo cual cada derivador contará con distintos niveles de
atenuación.
Se deberá instalar un derivador final como elemento terminal de la línea de
distribución,cargado con la impedancia característica de 75 ohms.

-Distribución por tomas de paso:Estructura conocida como distribución en serie o

cascada.Se basa en la distribución de la señal a través de tomas intermedias o de paso
conectadas en serie.
Se deberá mantener la señal uniforme en todas las tomas, para lo cual cada toma
intermedia contará con un nivel distinto de atenuación,también es necesario instalar un
elemento terminal en la línea.
Sistema diseñado para un único usuario.

-Distribución mixta:Combinación de los distintos métodos anteriormente descritos.

En edificios en los que es necesario dar servicio a muchos usuarios,se conectarán uno, dos
o mas derivadores en serie conectados a un repartidor central,a su vez los derivadores
darán señal a una o varias tomas de usuario,quepodran ser de paso o final según las
necesidades.
Es el sistema más usado en la práctica en sistemas de distribución en los que son varios los
usuarios.Al igual que con el resto de sistemas la señal deberá ser uniforme y se deberán
instalar elementos terminales en los finales de la línea.
2. Razona cuál sería el sistema de distribución más adecuado en las siguientes
instalaciones:

a) Un edificio de ocho plantas y dos viviendas por planta.

-Distribución mixta,por la cantidad de usuario y la distinta distancia a la toma de cabecera
de los dispositivos de distribución.

b) Cuatro locales comerciales, en los que la línea llega por la esquina común a todos ellos.
-Si no están muy alejados en el espacio entre sí,distribución por repartidores.

c) Un expositor de venta de receptores de televisión de un gran almacén, con 20 tomas

alineadas en una misma estantería.
-Al ser para un único usuario final se podrá adoptar un sistema de distribución por tomas de
paso.

3. ¿Cuál es la impedancia característica que deben tener las entradas y salidas de los
elementos de distribución de una red de ICT?

-Para un correcto funcionamiento en una línea de distribución,entradas y salidas deberán

tener una impedancia de 75 ohmios.

4. En una vivienda formada por cocina, salón, cuarto de estar, cuatro dormitorios, dos
cuartos de baño, aseo y despacho, ¿cuántas salidas debe tener el punto de acceso al
usuario? ¿Cuál será el número mínimo de tomas de usuario?

-El número de salidas del PAU será igual al número de estancias de la casa exceptuando
baños y trasteros.En total y asumiendo que el despacho es una estancia más serán 8 las
salidas. El número mínimo de tomas será de 4.

5. La selección de línea en un punto de acceso al usuario se realiza de forma manual. Pero,

¿cómo podríamos hacer que el sistema de selección fuera automático, controlado por el
receptor de satélite del usuario?

-Para hacer una selección de la línea de forma automática, se podría instalar un

conmutador controlado por el receptor de satélite del usuario.
6. En cada planta de un edificio de oficinas existe un local de 150 m2 y otro de 80 m2,
¿cuántos puntos de acceso al usuario tenemos que instalar para prestar el servicio de
recepción de radio y televisión?

-Si se conoce la distribución uno por oficina,si no se conoce no se instalará PAU y se

instalará un sistema capaz de distribuir la señal a un PAU cada 100 metros cuadrados como
mínimo.

7. En una instalación de ICT, ¿cuántos cables llegan hasta el punto de acceso al usuario?,
¿qué servicios deben contener?

-Dos,uno que generalmente transportará la señal de TDT y radio y otro que hará lo mismo
con servicios de distribución por satélite.
