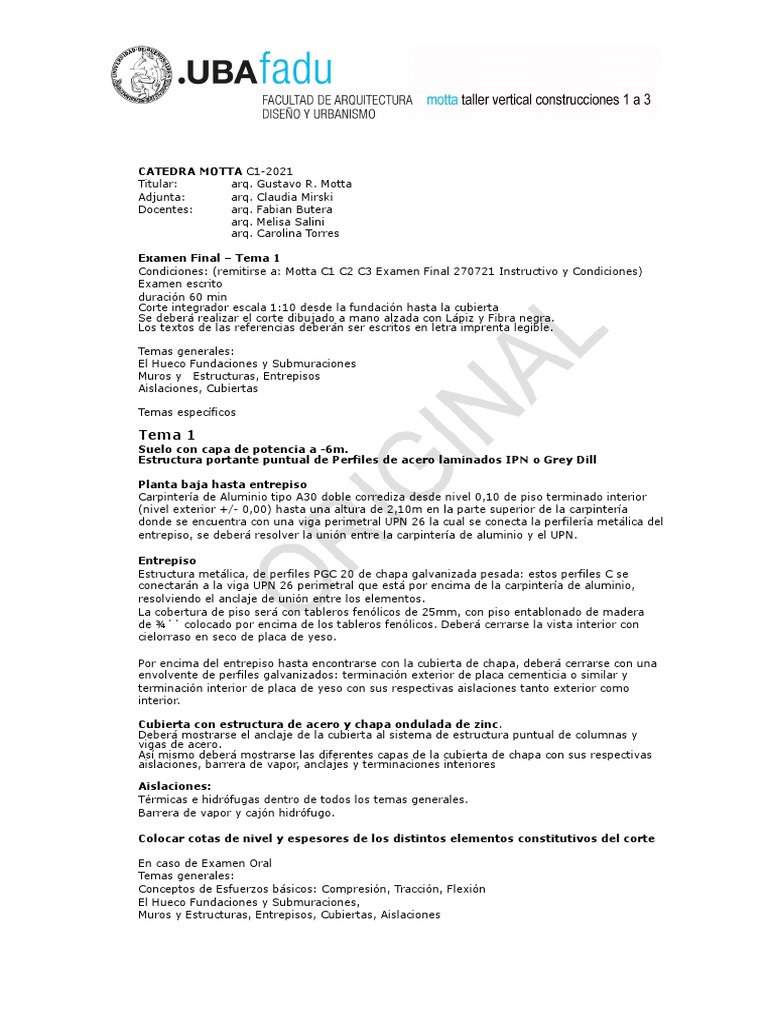

CATEDRA MOTTA C1-2021

Titular: arq. Gustavo R. Motta

Adjunta: arq. Claudia Mirski
Docentes: arq. Fabian Butera
arq. Melisa Salini
arq. Carolina Torres

Examen Final – Tema 1

Condiciones: (remitirse a: Motta C1 C2 C3 Examen Final 270721 Instructivo y Condiciones)
Examen escrito
duración 60 min
Corte integrador escala 1:10 desde la fundación hasta la cubierta
Se deberá realizar el corte dibujado a mano alzada con Lápiz y Fibra negra.
Los textos de las referencias deberán ser escritos en letra imprenta legible.

Temas generales:
El Hueco Fundaciones y Submuraciones
Muros y Estructuras, Entrepisos
Aislaciones, Cubiertas

Temas específicos

Tema 1
Suelo con capa de potencia a -6m.
Estructura portante puntual de Perfiles de acero laminados IPN o Grey Dill

Planta baja hasta entrepiso

Carpintería de Aluminio tipo A30 doble corrediza desde nivel 0,10 de piso terminado interior
(nivel exterior +/- 0,00) hasta una altura de 2,10m en la parte superior de la carpintería
donde se encuentra con una viga perimetral UPN 26 la cual se conecta la perfilería metálica del
entrepiso, se deberá resolver la unión entre la carpintería de aluminio y el UPN.

Entrepiso
Estructura metálica, de perfiles PGC 20 de chapa galvanizada pesada: estos perfiles C se
conectarán a la viga UPN 26 perimetral que está por encima de la carpintería de aluminio,
resolviendo el anclaje de unión entre los elementos.
La cobertura de piso será con tableros fenólicos de 25mm, con piso entablonado de madera
de ¾´´ colocado por encima de los tableros fenólicos. Deberá cerrarse la vista interior con
cielorraso en seco de placa de yeso.

Por encima del entrepiso hasta encontrarse con la cubierta de chapa, deberá cerrarse con una
envolvente de perfiles galvanizados: terminación exterior de placa cementicia o similar y
terminación interior de placa de yeso con sus respectivas aislaciones tanto exterior como
interior.

Cubierta con estructura de acero y chapa ondulada de zinc.

Deberá mostrarse el anclaje de la cubierta al sistema de estructura puntual de columnas y
vigas de acero.
Así mismo deberá mostrarse las diferentes capas de la cubierta de chapa con sus respectivas
aislaciones, barrera de vapor, anclajes y terminaciones interiores

Aislaciones:
Térmicas e hidrófugas dentro de todos los temas generales.
Barrera de vapor y cajón hidrófugo.

Colocar cotas de nivel y espesores de los distintos elementos constitutivos del corte

En caso de Examen Oral

Temas generales:
Conceptos de Esfuerzos básicos: Compresión, Tracción, Flexión
El Hueco Fundaciones y Submuraciones,
Muros y Estructuras, Entrepisos, Cubiertas, Aislaciones
CATEDRA MOTTA C1-2021
Titular: arq. Gustavo R. Motta
Adjunta: arq. Claudia Mirski
Docentes: arq. Fabian Butera
arq. Melisa Salini
arq. Carolina Torres

Examen Final – Tema 2

Condiciones: (remitirse a: Motta C1 C2 C3 Examen Final 270721 Instructivo y Condiciones)
Examen escrito
duración 60 min
Corte integrador escala 1:10 desde la fundación hasta la cubierta
Se deberá realizar el corte dibujado a mano alzada con Lápiz y Fibra negra.
Los textos de las referencias deberán ser escritos en letra imprenta legible.
Temas generales:
El Hueco Fundaciones y Submuraciones
Muros y Estructuras, Entrepisos
Aislaciones, Cubiertas

Temas específicos

Tema 2
Suelo de arcilla expansiva.
Estructura Portante de Ladrillo común en muro esp.: 0,30 (un asta)

Planta baja hasta entrepiso

Carpintería de madera en PB desde nivel 0,10
de piso terminado interior (nivel exterior +/-0,00) hasta una altura de 2,10 m. en la parte
superior donde se encuentra con una viga perimetral de Hormigón Armado la cual se conecta
la perfilería metálica del entrepiso, se deberá resolver la unión entre la carpintería de madera
y la viga de hormigón.

Entrepiso
Estructura metálica, de perfiles PGC 20 de chapa galvanizada pesada: estos perfiles C se
conectarán a la viga perimetral de Hormigón armado que está por encima de la carpintería
de madera resolviendo el anclaje de unión entre los elementos.
La cobertura del piso será con tableros fenólicos de 25mm, con piso entablonado de madera
de ¾´´ colocado por encima de los tableros fenólicos. Deberá cerrarse la vista interior con
cielorraso en seco de placa de yeso, e indicar a qué distancia se colocan los perfiles PGC20
que sostienen el piso de madera.

Por encima del entrepiso y hasta encontrarse con la estructura de la cubierta de losa de
Hormigón armado, deberá cerrarse con envolvente de muro de ladrillo común esp.0,30 m
(un asta)con sus respectivas aislaciones tanto exterior como interior.

Cubierta plana (de escasa pendiente) de Hormigón Armado

Se deberá mostrar la armadura de acero interna y babeta perimetral.
El parapeto que aloja la babeta puede realizarse tanto como viga invertida
(mostrando la armadura de acero interna) en continuidad con la losa de
azotea, como de ladrillo común.
El corte deberá mostrar un embudo de desagüe pluvial a 40 cm de la babeta
con el caño de 4´´ por debajo de la losa de hormigón armado y en dirección
paralela a la misma.

Aislaciones:
Térmicas e hidrófugas dentro de todos los temas generales.
Barrera de vapor y cajón hidrófugo.

Colocar cotas de nivel y espesores de los distintos elementos constitutivos del corte

En caso de Instancia Oral

Temas generales:
Conceptos de Esfuerzos básicos: Compresión, Tracción, Flexión.
El Hueco Fundaciones y Submuraciones
Muros y Estructuras, Entrepisos, Cubiertas, Aislaciones
