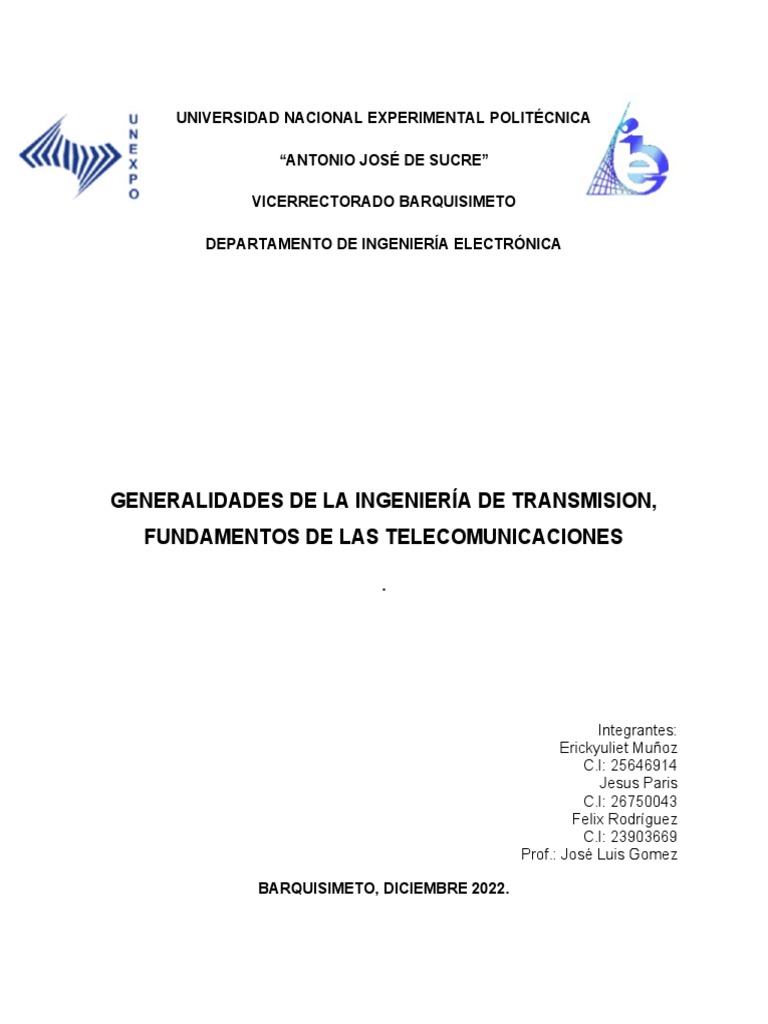

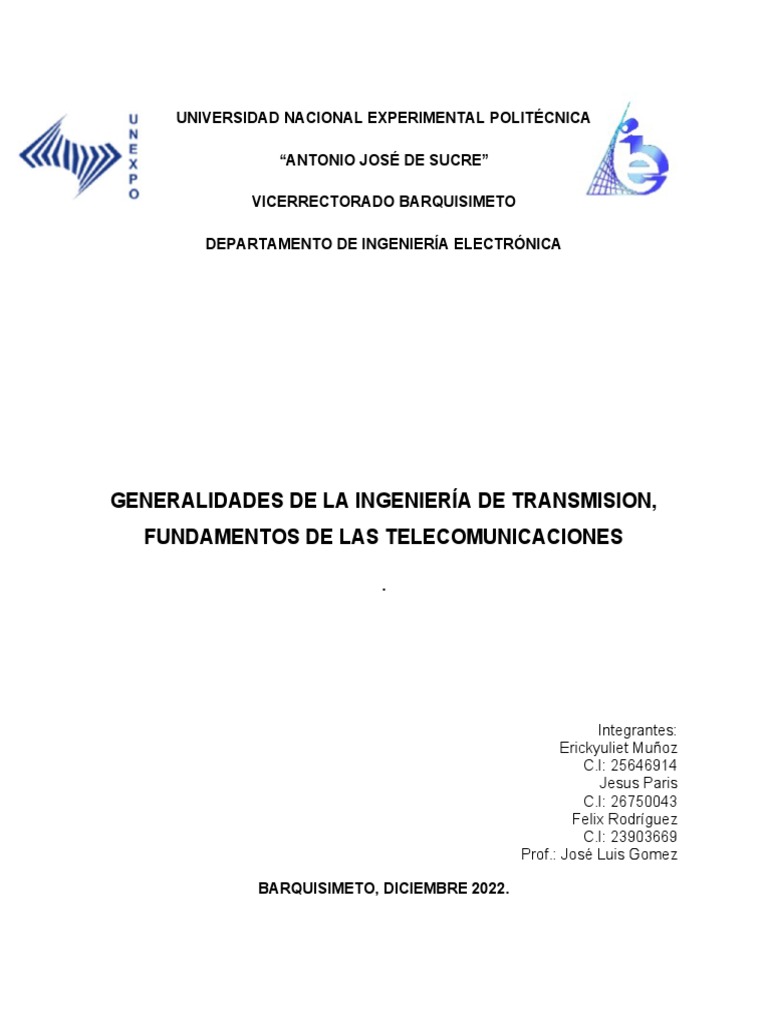

UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA

“ANTONIO JOSÉ DE SUCRE”

VICERRECTORADO BARQUISIMETO

DEPARTAMENTO DE INGENIERÍA ELECTRÓNICA

GENERALIDADES DE LA INGENIERÍA DE TRANSMISION,

FUNDAMENTOS DE LAS TELECOMUNICACIONES

Integrantes:
Erickyuliet Muñoz
C.I: 25646914
Jesus Paris
C.I: 26750043
Felix Rodríguez
C.I: 23903669
Prof.: José Luis Gomez

BARQUISIMETO, DICIEMBRE 2022.

 HISTORIA DE LAS TELECOMUNICACIONES

Primeros pasos en las telecomunicaciones

En los años 3500 AC solo había comunicación a partir de signos abstractos

dibujados en papel hecho de hojas de árboles; hacia 1184 AC ya se podían transmitir
mensajes a distancia con señales de fuego, el antiguo imperio Romano y Griego
poseían muy buenos sistemas de este tipo, hacia los años 500 AC dos ingenieros de
Alejandría (Kleoxenos y Demokleitos) usaban un sistema de recepción y transmisión de
información solo en la noche, el sistema constaba de dos caminos separados por una
colina, dependiendo de cuantas antorchas y como fueran acomodadas en la colina el
mensaje podía ser leído (para el mensaje “One hundred Cretans have deserted" fueron
utilizadas 173 antorchas y la transmisión duró alrededor de 1 hora y media), pero
quizás uno de los primeros intentos de telecomunicaciones o transmisión de
información a largas distancias fue la Maratón que consistía en que una persona
llevaba un mensaje de un sitio a otro corriendo a través de kilómetros de distancia (En
los años 490 AC la victoria de Atenas sobre Grecia fue transmitida por un hombre y
luego de decirlo murió ya que era muy extenuante el correr a través de tantos
kilómetros).

Luego nacieron otras formas de comunicación donde las personas se situaban

en sitios altos y transmitían la información a otros a través de gestos hechos por el
movimiento de sus brazos, hasta que la información llegaba a su destino. En áreas
selváticas donde se dificultaba obtener línea de vista para transmisión de información,
desde sitios altos, fueron desarrollados los telégrafos de tambor, la idea era transmitir
la información a través de sonidos que emanaban de un tambor hecho con madera de
los árboles para los nativos de África, Nueva Guinea y América, mientras que en China
usaban el conocido Tamtam que era un gran plato metálico creado para transmitir
información audible con algunos toque de un martillo sobre él.

Hacia los años 360 AC, fueron creados los telégrafos de agua que almacenaban
información detallada y luego se transmitía por señales de humo o fuego. La idea era
poder almacenas las señales de los telégrafos de antorcha para que pudieran ser
leídas posteriormente, esto se llamó telégrafo hidro-óptico y constaba de una serie de
barriles llenos de agua hasta determinado nivel y se tapaban o destapaban de acuerdo
a la señal de fuego que correspondiera.

En los años 150 AC, había acerca de 3000 redes de telégrafos de agua
alrededor del imperio Romano. No solo los Indígenas usaban señales de humo para
intercambiar información, pero también en los años 150 AC los romanos trabajaron en
este tipo de transmisión y tenían Telégrafos de humo por una longitud total de 4500
kilómetros, estos se usaban ampliamente para señalización militar, la red de estos
telégrafos constaba de torres localizadas dentro de un rango visible desde donde se
enviaban combinadas señales ópticas y señales de humo para transmitir información.

En el año 500 DC, el astrónomo Arya-Bhatta de India, desarrollo el sistema de

NUMERACION DECIMAL con el cual logró encontrar la facilidad de representar
números largos con la adición de ceros decimales.

En el año 1794, cuando la revolución Francesa fue necesario inventar un nuevo

sistema de comunicación fue entonces cuando Claude Chape desarrollo el Telégrafo
Óptico con su propio alfabeto, este dispositivo consistía de una columna con un 2
brazos movibles y un rayo de luz atravesada la estructura, con las combinaciones de os
rayos de luz era posible mostrar diferentes cuadros que incluían como 196 caracteres
(letras en mayúscula y minúscula, signos de puntuación, marcas etc...).La red de
telégrafos constaba de 22 estaciones que unían a la población de Lille con la capital
(Paris) separadas una distancia de 240 km y tomaba solo de 2 a 6 minutos transmitir un
mensaje, leerlo e interpretar los símbolos podía tomar alrededor de 30 horas.

Principios de las telecomunicaciones eléctricas

1729. Stephan Gray descubre que la electricidad puede ser transmitida

1750. Benjamin Franklin, con su famoso experimento de la cometa estableció la

ley de conservación de la carga y determinó que debían de haber cargas positivas y
negativas.
 1780. Charles Agustin de Coulomb midió fuerzas eléctricas y magnéticas
utilizando una balanza de torsión que él mismo inventó.

1801. En la Academia de Ciencias de París ALEJANDRO VOLTA, físico italiano,

presenta su invento llamado "pila de Volta"

1809. El Alemán Samuel Thomas Soemmerring (1755-1830) inventó el telégrafo

electro-químico cuyo principio se basaba en convertir agua en hidrógeno y oxígeno con
electricidad.

1819. Hans Crinstian Oersted encontró que un hilo por el que circulaba corriente
hacía que se desviase una aguja imantada, demostrando que la electricidad podía
producir magnetismo. Antes se consideraban fenómenos independientes.

1820. André Marie Ampere, amplió las observaciones de Oersted, inventó una
bobina consiguiendo la magnetización. Casi simultáneamente Georg Simón Ohm
publicó su ley que relacionaba la corriente la tensión y la resistencia.

1831. Michael Faraday demostró que un campo magnético variable podía

producir una corriente eléctrica, utilizando para ello un imán en movimiento y viendo la
corriente inducida en un hilo próximo.

1833-1837. Carl Friedrich Gauss (1777-1835) y Wilhelm Weber (1804-1891)

inventan varios telégrafos electromagnéticos. Weber realiza una conexión entre
Göttinger Sternwarte y la Universidad con dos alambres.

1835. Karl August Steinheil tratan de usar rieles para la transmisión de señales.
El gran problema fue el aislamiento.

1840. La primera patente de Morse.

1842. Joseph Henry, inventor de la telegrafía de hilos, demostró que con un

circuito de descarga podía magnetizar agujas situadas en el sótano, dos pisos más
abajo. Utilizando un hilo vertical detectó rayos a una distancia de unos 12 Km.
 1844. Samuel Findley Breese Morse, nacido en 1791 en Charlestown (EE.UU.),
perfeccionó en este año su código Morse para telegrafía, después de su presentación
al mundo en 1835. Gracias a este avance se realiza la primera transmisión telegráfica
entre Washintong y Baltimore el 14 de mayo de este año, el mensaje fue un pasaje
bíblico.

1849. Fue construida la primera línea de larga distancia para transmisión

telegráfica entre Berlín y Frankfurt. Parte del cableado se hizo bajo tierra y el resto
aéreo.

1850. A través del cable marino se logra enlazar Inglaterra y Francia

1851. Se instalaron las primeras alarmas de incendio por cable en Berlín y

Munich por la firma Siemens & Halske

1853. Se inventa el Telégrafo por cable para transmisión simultánea en ambas

direcciones (modo dúplex), se usa el método de compensación, propuesto por el físico
austriaco Julius Wilhelm Gintl

1858. Hay comunicación eléctrica entre Norteamérica y Europa.

1861. Philip Reis demostró a varios profesores Alemanes su invento, el primer

teléfono con posibilidad de transmisión de 90 metros, el uso una membrana animal
excitada por un contacto eléctrico para producir sonidos, la recepción se lograba con un
inductor galvánico oscilando de la misma forma que la membrana.

1866. El primer cable submarino trasatlántico hace posible el telégrafo

transatlántico entre EEUU- Francia

1873. los experimentos de Faraday permitieron a James Clerk Maxwell, profesor

de la Universidad de Cambridge en Gran Bretaña, establecer la interdependencia de la
electricidad y el magnetismo. En su A treatise on Electricity and Magnetism publicó la
primera teoría unificada electromagnética. Postuló que la luz era de naturaleza
electromagnética y que era posible la radiación a otras longitudes de onda.
 1874. Se inventa el Código de Emil Baudot utilizado en las primeras
transmisiones telegráficas y radioeléctricas

1875. Edison descubrió que las chispas de los interruptores eléctricos producían
radiaciones, en 1885, patentó un sistema de comunicaciones utilizando antenas
monopolo con carga capacitiva.

1876. El 14 de febrero Alexander Graham Bell patenta el primer teléfono, este

sistema estaba compuesto de micrófono y parlante, casi al mismo tiempo Elisa Gray
patenta el micrófono.

1877. Se instala la primera Línea telefónica en Boston Sommerville

1878. Se instala la primera central Telefónica en New Haven, EEUU, constaba

de un cuadro controlador manual de 21 abonados.

1880. TOMAS ALVA EDISON descubre, en una lámpara de incandescencia, el

fenómeno de emisión en un filamento caliente.

1882. Nikola Tesla construye un sistema de potencia alterna AC para

reemplazar los generadores y motores de corriente directa (DC) que se encontraban en
uso.

1883. EDISON descubre el llamado "efecto Edison" sobre el que se basa la

electrónica moderna.

1884. El investigador Italiano TEMISTOCLES CALZECCHI ONESTI establece

los fundamentos científicos del cohesor.

1886. Los datos para procesamiento del censo de EEUU son almacenados en
tarjetas perforadas.

1887-1888. H. Hertz probó la validez de las teorías de Maxwell. Para su

experimento Hertz utilizó un dipolo alimentado en su centro con las descargas de una
bobina. Como antena receptora usó una espira cuadrada con un entrehierro en el que
se producían descargas. Hertz consiguió sintonizar el sistema añadiendo esferas a los
brazos del dipolo, equivalentes a carga capacitiva y bobinas serie y condensadores
paralelos a la espira receptora.

1891. El físico francés Edouard Branly construyó el primer receptor de ondas

electromagnéticas al que denominó cohesor. Consistía en un tubo lleno de limaduras
de hierro conectado a una pila y un galvanómetro.

1892. Se logra el primer intercambio telefónico automático usando marcación sin

operadora.

1894. El italiano Marconi efectúa la transmisión de señales inalámbricas a través

de una distancia de 2 millas. El sabio inglés LODGE, en el Real Instituto de Londres,
utilizando un excitador HERTZ y un cohesor Branly, establece la primera comunicación
en morse a 36 metros de distancia.

1895. El profesor ruso de matemáticas de la Universidad de Kazán,

ALEJANDRO POPOFF, inventa la antena que asoció al tubo de limaduras de Branly
para detectar tormentas lejanas. El ingeniero italiano GUILLERMO MARCONI realiza
su primer experimento de transmisión de señales radioeléctricas a poca distancia.
MARCONI transmite señales Morse, sin ayuda de alambre de unión, a una distancia de
milla y media.

1896. MARCONI patenta un dispositivo de perfeccionamiento en las

transmisiones de impulsos y señales eléctricas. Con lo que se evoluciona a la
radiotelegrafía

1897. Oliver J. Lodge patenta una serie de importantes avances: los dipolos
bicónicos, las cargas inductivas y la sintonía con circuitos resonantes.

1897. Se instala la primera estación Marconi en la isla Wight.

1898. El 3 de junio MARCONI inaugura el primer servicio radiotelegráfico regular

entre Wight y Bournemouth, de 23 km. de distancia. Se constituye en Londres la
primera sociedad telegráfica, The Wireless Telegraph & Signal Co., siendo nombrado
Marconi su director para explotar la telegrafía sin hilos.

1899. El día 28 de marzo MARCONI asombra con la primera comunicación por

radio entre Inglaterra y Francia a través del Canal de la Mancha. Las primeras palabras
fueron para Branly, descubridor del cohesor.

1889. Las agrupaciones de antenas fueron propuestas por Sydney George

Brown y James Erskine-Murray, aunque los primeros experimentos no se produjeron
hasta 7 años después.

1900. se usaron las antenas de microondas, como reflectores parabólicos,

lentes, bocinas y guías de onda.

1899. Primera central automática en Princentown EEUU

El 12 de Diciembre de 1901 Marconi estableció la primera -comunicación

transoceánica entre Cornualles en Gran Bretaña y Terranova, en Canadá. La
frecuencia utilizada fue 820 KHz (366 m). La potencia del transmisor eran 15 kW. La
antena transmisora era un monopolo en abanico, soportado por dos mástiles de 48 m
separados 60 m. La antena receptora fue un hilo metálico, suspendido de una cometa.

1902. POUSULEN inventa su generador de arco que durante muchos años se

utilizó en las emisoras de telegrafía sin hilos. Comunicaciones radioeléctricas para
embarcaciones que navegaban alrededor del mundo usando código Morse.

1903, Se produce la primera comunicación con un buque de pasajeros, el

"LUCIANA", desde las bases de Poldhu y Grace Bay.

1904, John Ambrose Fleming, colaborador de Marconi, utilizó por primera vez
una válvula termoiónica para detectar señales de radio.

1905, las antenas habían evolucionado hacia un monopolo piramidal con carga
capacitiva, a 70 KHz, en el lado británico y una estructura capacitiva con 200 radiales, a
una altura de 60 m, en Terranova.
 1906, Se construye en América el primer sistema para transmisión de voz a
través de ondas electromagnéticas. Comienzo de la era Electrónica: rectificadores,
triodos, válvulas termoiónicas, amplificadores, etc

1906, Marconi midió el primer diagrama de radiación de una antena de hilo

paralela al suelo. Dicha antena es la precursora de las actuales antenas de onda
progresiva, rómbicas y V.

1907, FLEMING perfecciona su diodo termoiónico detector de radio.

1908, LEE DE FOREST, premio Nobel de Física, construye el tríodo. Permitió el

desarrollo de amplificadores de radiofrecuencia, osciladores moduladores y la mejora
de los receptores al combinar las válvulas con los circuitos resonantes.

1909, Intercambio telefónico automático entre Berlín y Munich (Alemania)

El período comprendido entre 1910 y 1919 se caracteriza por la construcción de

transmisores con grandes antenas de baja frecuencia y elevada potencia.

En la década 1910-1919 también se introdujeron nuevas técnicas, como las

ayudas a la navegación, las comunicaciones con submarinos sumergidos y los
sistemas de control a distancia. Nace la transmisión AM, usando una frecuencia
portadora modulada por una señal de voz.

En 1911 se construyó las antenas de Radio Virginia, en Arlington, a la frecuencia

de 137 KHz., El transmisor tenía una potencia da lOO kW.

1910 Se inventa el tubo de Vacuum, dispositivo que permite transmitir voz a

través de largas distancias y más de una conversación sobre el mismo cable.

1913 Meissner fabrica el primer oscilador.

1914 En Estados Unidos se funda la A.R.R.L. (American Radio Relay League),

primera organización de Radioaficionados de este País.
 1915 La Compañia De Telégrafos Del Oeste (EE.UU.) transmite la palabra por
radiotelefonía desde Vermont a San Francisco, Hawái y París.

En 1916 Marconi realizó una serie de experimentos con señales de 2 y 3 m de

longitud de onda, utilizando reflectores parabólicos cilíndricos, construidos con hilos
verticales. Los resultados de la experiencia aconsejaron la utilización de frecuencias de
HF e impulsaron el descubrimiento de los enlaces troposféricos en 1932.

Durante 1916 hubo emisiones diarias de música en New Rochele, en el estado

de New York.

1918 Armstrong proyectó el circuito superheterodino, básico para receptores AM

(moduladores de amplitud).

1919 Se descubre la memoria binaria (conmutador) construido con dos triodos.

El técnico investigador DAVID SARNOFF, de la RCA, presenta a la dirección comercial
y a los técnicos de esta compañía su proyecto del primer receptor de radio para uso
público, siendo rechazado por unanimidad por no considerarlo rentable.

1920 La emisora MARCONI WIRELESS de Chelsford (Inglaterra) transmite, en

plan de ensayo el primer concierto de música clásica. La primera transmisión pública
de radio toma lugar el 22 de diciembre en Koenigs-Wursterhausen – Alemania.
Aparece la venta al público la revista "QST", órgano oficial de la A.R.R.L. de los EE.UU.
En Pittsburgh (EE.UU.) se inaugura la emisora KDLA, que es la primera que emite
programas regulares de radio.

Armstrong desarrolla el circuito superheterodino

1921 La T.S.F. inicia en París los primeros ensayos de programas de radio para
el público utilizando la Torre Eiffel como antena.

1922: La BBC emitió su primer programa no experimental en noviembre. En

España, la primera emisora fue Radio Barcelona, inaugurada en el 24 de Octubre de
1924. En 1925 ya existían unos 600 emisores de ondas medias.
 Las primeras antenas de radiodifusión eran muy similares a las utilizadas para
las comunicaciones punto, a punto, pero pronto evolucionaron hacia el radiador de
media onda, que ofrecía la ventaja de la cobertura omnidireccional.

Los receptores superheterodinos, inventados pro Edwin H. Armstrong, fueron

posibles gracias a los tubos electrónicos. Los receptores utilizaban como antenas la red
eléctrica y como masa las cañerías de agua, pero pronto evolucionaron hacia las
antenas en forma de T y piquetas de masa.

En 1922 Taylor y Young, del Naval Research -Laboratory (NRL), detectaron

objetos en movimiento, midiendo las interferencias producidas en un sistema de radio
de onda continuara la longitud de onda de 5 m con el transmisor y receptor separados,
presagiando los sistemas de radar Propusieron continuar los trabajos, pero su plan no
fue aceptado.

1923 Se instala la primera central telefónica de larga distancia (Bavaria,

Alemania). Vladimir Zworykin patenta su invento el tubo de rayos catódicos usado más
adelante como el principal elemento para la televisión. Los radioaficionados FRED
SCHENELL (1MO), en América, y LEON DELOY (8AB), en Francia, establece una
comunicación en la banda de 110 metros. Zworykin inventa el tubo para transmisión de
señales de televisión.

1924 Radioaficionados realizan los primeros QSO entre Francia y Australia.

El día 23 de Marzo a las 10 de la noche comienzan las primeras emisiones

experimentales españolas de radio en Onda Media desde el madrileño Prado del Rey
n.18-22 a través de RADIO IBERICA, EAJ-6, que se inauguraría el día 12 de mayo a
las diez de la noche.

En 1925, Breit y Tuve midieron la altura de la ionosfera, utilizando para ello un

radar pulsado.

1925: Televisión
 Los primeros experimentos de televisión se iniciaron en Gran Bretaña. En 1925
john Logie, Baird presentó un sistema de exploración mecánica de las imágenes.

1926 En París se funda la I.A.R.U. (International Amateur Radio Unión).

Se descubre la Modulación en frecuencia (FM) con lo que se logra alta calidad

del sonido para la radiodifusión.

En 1926 Uda realizó las agrupaciones de un solo elemento activo, con

elementos parásitos. Dichas antenas denominadas "Yagi", fueron dadas a conocer por
el japonés así llamado, en un artículo publicado en inglés en el año 1928.

1927 Primer enlace continental mediante radio de onda corta

1928 El físico alemán Paul Nipkow, inventor de la televisión realiza la primera

transmisión inalámbrica de imágenes.

En 1929 Franklin desarrolló un radiofaro en Escocia. Se empezó a utilizar el

sistema de búsqueda de dirección (DF) de Adcok consistente en cuatro monopolos. En
1928 Diamond y Dunmore desarrollaron el primer sistema de aterrizaje instrumental
ILS.

Desarrollo de las microondas (1930-39) y el RADAR

En los primeros decenios del siglo XX las frecuencias de trabajo, en las bandas
de LF, MF y HF, hacían que las antenas tuvieran unas dimensiones mucho menores o
comparables a la longitud de onda. En dichas bandas los circuitos se pueden
considerar como de elementos concentrados. Las bandas de microondas no están
claramente definidas, pero se entiende que empiezan a partir de UHF, hasta banda X.
En dichas bandas las antenas son mucho mayores que la longitud de onda, y los
circuitos son de elementos distribuidos.

1930 Walter Schottky y otros físicos descubrieron el mecanismo de los

semiconductores, se inventó el LED, rectificadores y celdas fotovoltaicas. El físico
alemán Fritz Schoter patento un sistema que mejoraba la calidad de video.
 En el año 1930 se detectó, por primera vez un avión en vuelo, de una forma
accidental. L. A. Hyland del Naval Research Laboratory (NRL). Comprobó, mientras
probaba un sistema DF (direction finding), que al pasar un avión por las cercanías, se
producía un incremento en la señal recibida.

1931 Primera transmisión electrónica de imágenes de televisión en Berlín.

ALLEN DUMONT inventa el osciloscopio.

En el año 1931 se estableció un enlace entre Francia y Gran Bretaña utilizando

antenas reflectores a 1760 MHz. Marconi midió el alcance sobre el mar de una
transmisión a 500 MHz, sobre el Mar Mediterráneo, encontrando que se podían recibir
señales a una distancia igual a cinco veces el alcance visual, descubriendo lo que se
conocería después como enlaces troposféricos.

1932 De los laboratorios de la A.R.R.L., en EE.UU., sale el prototipo del receptor

superheterodino de JAMES LAMB. El día 26 de Septiembre comienzan las emisiones
experimentales de EAQ-MADRI, la primera emisora de radiodifusión en Onda Corta de
España.

En 1932-RADAR: ya se había perfeccionado el sistema de radar en el NRL, y se

podían detectar aviones a una distancia de 80 kilómetros del transmisor. Las primeras
experiencias con un radar pulsado en EEUÚ se realizaron en el NRL, en Abril de 1936,
con un sistema a la frecuencia de 28.3 MHz y un ancho de pulso de 5 microsegundos.
Al cabo de unos meses el alcance se aumentó en 40 Km.

Pronto se llegó a la conclusión de que era necesario subir en frecuencia,

especialmente para los sistemas embarcados. Los primeros sistemas a 200 MHz se
empezaron a desarrollar en 1936. Con una potencia de 6 kW se alcanzaba una
distancia de 50 millas. El sistema se denominó CXAM.

1935-RADAR-En Gran Bretaña se iniciaron los estudios sobre el radar cuando

se propuso a Sir Robert Watson-Watt la construcción de un haz destructor con ondas
de radio. Las conclusiones del estudio fueron que no era viable, pero recomendaba
estudiar el problema de la detección de objetos. En 1935 propuso las condiciones de
funcionamiento. En 1936 se probó un sistema de interferencia de onda continua a 6
MHz. En 1935 se probó un sistema pulsado a 12 MHz, con un alcance de 40 millas.

En el año 1938 se tenía en funcionamiento el famoso sistema de radar Chain

Home, a, 25 MHz, con un total de 5 estaciones costeras.

En Alemania se detectaron barcos en 1938 con un prototipo de radar llamado

FREY A. La frecuencia de trabajo era de 125 MHz y el alcance entre 30 y 60 km.

En otros países como Francia, Rusia, Italia y Japón también se hicieron

experimentos de interferencia en sistemas de comunicaciones de onda continua, e
incluso Francia y Japón instalaron sistemas que se revelaron poco útiles en general.

1930: Radioastronomía

Las interferencias que se producían en las comunicaciones de LF especialmente

en el verano, hicieron que los laboratorios de la Bell encargaran a Karl G. Jansky, en
1930, un estudio para que determinara dichas direcciones, a fin de diseñar las antenas
con nulos en ellas. Jansky construyó una antena tipo cortina de Bruce 8 elementos con
reflector, funcionando en la banda de 14 metros, rotatoria. Con dicha antena comprobó
que el ruido estaba originado en las tormentas, pero descubrió además una fuente de
ruido que estaba siempre presente, y que tenía una periodicidad de 24 horas. Tras
meses de observación Jansky determinó que provenía de la tierra y del sol y además
que, había un ruido que provenía de la galaxia, con un máximo en el centro. Jansky
había descubierto la Radioastronomía.

Con las medidas del ruido se estableció el límite de sensibilidad que se podía

Alcanzar con un sistema receptor de onda corta.

En 1938, Grote Reber construyó una antena parabólica de 9 metros de diámetro,

que funcionaba en la banda de 2 metros, con la que estableció los primeros radio
mapas del cielo. John D. Kraus descubrió en 1946, en la Universidad de Ohio State, la
antena hélice. Se aplicó a la construcción de un radiotelescopio en 1951. La banda de
funcionamiento era de 200 a 300 MHz.
 1935 Se construyen los primeros cables coaxiales y multipar para propósitos de
comunicación

1936 El ingeniero norteamericano ARMSTRONG desarrolla los estudios técnicos

para la puesta en práctica de la FM. Fue desarrollado el primer modelo de calculadora
programable "ZUSE Z1" por el ingeniero alemán Konrad Zuse, esta calculadora solo
trabajaba con elementos mecánicos.

1936: Las primeras transmisiones experimentales de TV electrónica se

realizaron durante los juegos Olímpicos de Berlín en 1936. Las emisiones regulares de
la BBC comenzaron el mismo año. Se utilizaba la frecuencia de 45 MHz. La antena
transmisora era una agrupación circular de dipolos.

1937 Es desarrollado el tubo Klyston Reflex para generación de señales de

microondas.

1938 El alemán Werner Flechsig (1900-1981) tiene la idea de construir los tubos
de rayos catódicos a color.

La segunda guerra mundial (1939-1945)

La segunda guerra mundial supuso un esfuerzo considerable en el desarrollo de

todas las tecnologías asociadas a las comunicaciones ya los sistemas de radar. Las
investigaciones realizadas sentaron las bases para los desarrollos futuros de sistemas
de aplicación civil.

Durante la segunda guerra mundial hubo un considerable esfuerzo en los

sistemas de microondas, para aplicación a los sistemas de radar.

Se usaron los reflectores, lentes, bocinas, que ya se habían diseñado a finales

del siglo XIX, para demostrar las teorías de Maxwell.

Durante esta época se utilizaron las guías de onda abiertas para alimentar
reflectores o lentes, y las bocinas como radiadores poco directivos. También se
desarrollaron las bocinas con dos modos para controlar la distribución de Campos en la
apertura.

Se desarrollaron variaciones del reflector parabólico, como cilindros o sectores.

Las antenas "pillbox" o "cheese" se inventaron durante los años de la guerra. Para
conformar el haz en forma de cosecante se deformaron los paraboloides o se utilizaron
múltiples alimentadores. Se diseñaron arrays de guías ranuradas, en la cara estrecha o
en la cara ancha, con diseños resonantes o de onda progresiva.

Durante la guerra se desarrolló toda la tecnología de guías de onda. Los trabajos

de investigación fueron recopilados posteriormente por el "Radiation Laboratory”, del
M.I. T., bajo la supervisión del "National Defense Research Coninúttee". Muchos de los
textos siguen siendo una referencia obligada en la actualidad.

El magnetrón fue descubierto en el año 1940 en Gran Bretaña, por Boot y

Randall. Dicho descubrimiento permitió el desarrollo del radar en ondas centimétricas.
Se obtuvo una potencia media de 400 W utilizando un magnetrón de 6 cavidades, a la
longitud de onda de 9.8 cm.

En Estados Unidos se construyó el sistema EAGLE, con un array de 250

dipolos, a la longitud de onda de 3.2 cm, con la posibilidad de barrido en un margen de
60 grados.

En 1936 la RBC inició la emisión de TV, utilizando sistemas mecánicos y

electrónicos. Pronto se demostró la superioridad de los sistemas electrónicos. Durante
la siguiente década se -demostraron las ventajas de aumentar el ancho de banda y la
frecuencia (VHF).

1939 La NBC comienza la difusión de señales de televisión comercial.

1940 Es instalado el primer servicio de radio teléfonos por "Deutsche Reichspost

entre Berlín y New York.
 1941 Se desarrolla la calculadora SUZE Z3 que incluía alrededor de 600 relés
para cálculos y 2000 relés para memoria, trabajaba con el código binario "Leibnizsche.
Son probados en USA los primeros programas de TV a color

1942 Inventado el casete para grabación magnética de audio.

1944 En Estados Unidos Howard H. Aiken´s diseñó el primer computador

programable llamado MARK1

1945: Arthur C. Clarke, propuso en 1945 la utilización de los satélites

geoestacionarios para los sistemas de comunicaciones de cobertura mundial. Un
satélite en órbita circular ecuatorial de radio 42.242 vería siempre en la misma zona. Un
satélite cubriría casi un hemisferio y con tres satélites espaciados 120 grados se
tendría una cobertura mundial.

1946: Radioastronomía.

Tras la segunda guerra mundial se produjo un resurgimiento de la

radioastronomía. Se construyeron grandes instalaciones de observación. La primera de
ellas fue la de Manchester (jodrell Bank) .En la actualidad d estacan varias
instalaciones, como el de instituto Max Planck de radioastronomía, de 100 metros de
diámetro y 3200 toneladas. Puede funcionar hasta 30GHz.

Otra gran instalación es el reflector esférico fijo de 305 m de diámetro construido

en Arecibo, Puerto Rico.

En San Agustín, Nuevo México se encuentra el array VLA (very large array), con
27 antenas cassegrain 'de 25 Km de largo que se pueden desplazar sobre tres ejes
(separados 120 grados) de 21 Km de largo. Un radio interferómetro de 5 km se
encuentra en Cambridge.

1946 Eckert y Mauchly desarrollaron la primera computadora totalmente

electrónica conocida como ENAC, la cual contenía 1500 relés y acerca de 18000 tubos.
El consumo de energía era de 150 kW, su peso de 30 toneladas aproximadamente y
cubría un área de 140 metros cuadrados además era 1000 veces más rápida que
MARK 1.

1946 comenzó la gran expansión de la televisión. También Edwin H. Armstrong

demostró la mejora de sonido en las transmisiones de radio, utilizando modulación de
frecuencia en la banda de VHF.

1948 Los investigadores estadounidenses John Bardeen y Walter H. Brattain

patentaron el transistor y B. Shockley los efectos del transistor como amplificador.

El 1 de Julio la firma de los EE.UU. Bell Telephone Laboratories, anuncia por

todos los medios de difusión norteamericanos el sensacional descubrimiento del
transistor. Se definen regulaciones telefónicas para uso de los teléfonos de marcación
directa antes de la 2da guerra mundial, nace el conteo de duración de llamada por
impulsos.

En 1947-RADAR- Marcum y Swerhng presentan la teoría estadística de la

detección. En 1953 Woodward propone la función de ambigüedad.

1949 Se inventan las primeras tarjetas de circuitos impresos con el fin facilitar la
localización de los componentes y abaratar los costos de los equipos electrónicos.

1951 Howard H. Aiken desarrolla el gran computador electromagnético

En 1954-RADAR- se introduce la técnica M.T.1 para la visualización de blancos

móviles.

1954 Se crea el primer radio-telescopio de 76 metros en Inglaterra.

1955 Se instala el primer sistema de marcación telefónica a larga distancia en

Basel Suiza. Se descubre el diodo varactor.

1956 Bell y Howel desarrollan la cámara de video electrónica.

 1957-URSS- Fue lanzado al espacio el primer satélite por la URSS, era una
esfera con un diámetro de 58 centímetros y un peso de 84 kilogramos, su nombre
Sputnik

1958-EE.UU- 18 de Diciembre de 1958 se lanzó el. SCORE (Signal

Communicating by Orbiting Relay Equipment). La órbita era elíptica de baja altitud, con
un período de 101 minutos. El satélite grababa el mensaje al pasar por una estación y
lo reproducía frente a otra estación receptora. La longitud máxima del 'mensaje era de
4 minutos, equivalente a un canal vocal o setenta canales de teletipo de 60 palabras
por minuto. La frecuencia del enlace ascendente era 150 MHz y el descendente de 132
MHz. Había -un radiofaro a 108 MHz. Las baterías del sistema fallaron a los 35 días.

1958 Desarrollo del circuito integrado. Primeras transmisiones de radio

estereofónicas.

1960 La NASA de EEUU puso en órbita a "Echo I A", el primer satélite de

comunicaciones era una gran esfera metálica de 30m de diámetro localizada a una
altitud de 1600 Km que reflejaba las señales radioeléctricas que recibía. Repetidor
pasivo, sin ningún tipo de baterías o repetidores. Los períodos de rotación eran de 118
y 108.8 minutos. La órbita era muy baja, por lo que los satélites sólo eran visibles
simultáneamente desde dos estaciones unos pocos minutos. La potencia de los -
transmisores era de 10 kW, las frecuencias de 960 MHz y 2390 Ml4z, y las antenas de
25 y 18 m de diámetro.

1961 IBM Alemania introduce el concepto de Tele-Procesamiento. Los datos

transmitidos serial o paralelamente a través de una línea telefónica pueden ser
reprocesados directamente en un computador. En el mes de Diciembre es puesto en
órbita el primer satélite artificial "OSCAR I" para el uso de los radioaficionados.

1962 el 20 de mayo el satélite "TELSTAR I" puesto en órbita por 10 días, permite
la primera transmisión de imágenes de televisión entre USA y Francia. Órbita baja,
Primer satélite con repetidores de banda ancha 4/6 GHz.

1963: TELSTAR II, lanzado en 1963.

 1963: Desarrollado el Diodo Emisor de luz (LED)

1963 Primer mini-computador comercial

En 1963-RADAR- se publica la teoría del filtro adaptado, que ya se había usado

durante el período de la guerra. En la década de los 60 se introducen las técnicas
digitales.

1963-1964 Los satélites SVNCON II, y III fueron los primeros puestos en órbita
geoestacionaria, en 1963 y 1964. El primero, de la serie falló durante el lanzamiento. La
utilización era militar.

1964 En USA el hospital de la Universidad de Nebraska, el Instituto Psiquiátrico

de Omaha y el Hospital de Norfolk fueron enlazados por un canal de radio satelital
empezando así la Telemedicina.

1964-EE.UU- ECHO II lanzado el 25 de Enero de 1964.

1965 Se logran la primeras fotografías del planeta Marte transmitidas desde el

satélite Mariner 4.

Comunicación comercial vía-satélite

1965: El primer satélite comercial en órbita geoestacionaria fue el INTELSAT I,

también llamado Early Bird. Fue lanzado el 6 de Abril de 1965 y estuvo en operación
hasta 1969. Las comunicaciones se iniciaron de forma operativo el 28 de Junio de
1965. El satélite tenía dos transponedores de 25 MHz de ancho de banda. Los enlaces
ascendentes estaban a 6301 MHz para Europa y 6390 MHz para Estados Unidos. Los
enlaces descendentes estaban a las frecuencias de 4.081 MHz y 4161 MHz. Con dicho
satélite se inicia la actual época de telecomunicación espacial.

La organización INTELSAT inició sus actividades en 1964, con 11 países

miembros, en la actualidad tiene 109 miembros y da servicio a 600 estaciones terrenas
en 149 países. Las series de satélites van desde los INTELSAT I a INTELSAT VII.
 El INTELSAT I podía transmitir 240 canales vocales o un canal de TV.

1968: Los satélites de la serie INTELSAT III se empezaron a lanzar en 1968,

podían transmitir 1200 circuitos telefónicos y 2 canales de TV.

1971: Los de la serie IV se empezaron a lanzar en 1971, con 4000 canales y 2

de TV.

1979: Se crea INMARSAT, organización internacional de satélites marítimos, y

permite la comunicación a través de satélite con barcos. Se utilizan satélites MARECS.

1981: La serie V se inicia en 1981, con 12000, canales vocales y 2 de TV.

Finalmente los de la serie VI triplican la capacidad del anterior. Multiplica por 150 la
capacidad del primer INTELSAT 1. El número de transponedores es de 38, en la banda
C y 10 en la banda Ku.

Dichos satélites distribuían inicialmente la señal a las estaciones locales y redes

de cable, pero en la actualidad pueden ser recibidos por usuarios individuales.
Destacan los satélites europeos ECS y ASTRA, que trabajan en la banda de 10. 9 a
11.7 GHz y los satélites americanos en la banda de 3.7 a 4.2 GHz.

Los satélites de difusión directa DBS tienen asignadas unas frecuencias

diferentes, de 11.7 a 12.5 GHz, y podrán ser recibidos con antenas de diámetro
reducido y receptores de bajo coste.

1966 El científico Charles Kao de USA fue el primero en usar la luz a través de
un conductor de fibra de vidrio para transmitir llamadas telefónicas

1968-FAX- La firma electrónica alemana Grundig introduce el concepto de Foto-

telegrafía al permitir la transmisión de imágenes a través de líneas telefónicas.

1969 Nacimiento de Internet, gracias al desarrollo de la red de computadores

ARPANET por VP Algore
 1970 Se usó oficialmente el método de Múltiplexación por división de tiempo
(TDM) para intercambio telefónico

1971 Rank Xerox colocan la primera telecopiadora en el mercado. Desarrollo del

micro-procesador

1972 primeras 2839 conexiones de TV cable construidas en EEUU.

1974 Primera calculadora programable de bolsillo lanzada por Hewlett-Packard

1975 La compañía IBM desarrolla la primera impresora láser tipo IBM 3800,
SONY saca al mercado el "Betamax", se inaugura en Toronto/Canadá el TV más
grande del momento (553.33 m).

1976 SIEMENS desarrolla el teletipo, Motorola introduce la tecnología TTL para

desarrollos de nuevos microprocesadores.

1977 Fue el año con mayor número de lanzamientos de satélites de

comunicación (SIRIO I, CS, INTELSAT4), Siemens empezó la producción en masa de
las centrales telefónicas EWS.

1978 Se logró tener información acerca de la atmósfera de Venus. Primera fibra

óptica puesta en operación en Berlín.

1979 Se introduce el servicio de Telefax en Frankfurt. SONY desarrolla el primer

radio cassette. El 16 de julio se funda INMARSAT. Japanese Matsushita Inc. patenta la
pantalla de televisión de cristal líquido.

1980 Varias firmas japonesas lanzan al mercado los primeros receptores de

radio sin condensador variable de sintonía, que es sustituido por un sintetizador PLL y
un teclado numérico para marcar las frecuencias. Se incrementan las capacidades de
almacenamiento en los microchips 64megas. Se posiciona en el mercado el primer
computador portátil. Se introduce la tecnología de banda ancha para transmisión
usando MHz de BW. Se pueden realizar videoconferencias.
 1981: Finlandia, Suecia, Noruega y Dinamarca: sistema NMT (Nordic Mobile
Telephone), 450MHz-.

1981 Se introduce la tecnología de sonido multicanal. Los primeros CD player y

discos compactos se posicionan en el mercado.

1982: España, NMT a 450MHz

1982: European Telecommunications Standards Institute (ETSI) establece un

patrón común: El Groupe Special Mobile (GSM). Para una futura red celular de ámbito
Europeo.

1982 El nuevo sistema de teletipo llamado Telefax se introduce en Alemania,

Suiza y Gran Bretaña, tiene capacidad de procesamiento digital y velocidad de
transmisión 1200 bit/s.

1983 Es el año de los computadores personales, discos flexibles y dispositivos

de almacenamiento de información.

1984 Por primera vez, imágenes de un cometa son transmitidas a la tierra por un
satélite

1985 Se lanzan satélites para aplicaciones militares, aviones, mísiles etc...

1986 La sonda Giotto se aproxima a 500 km del centro del cometa Halley y
transmite datos físicos a la tierra

1987 Se empieza a utilizar el Nuevo formato de audio digital (DAT) donde la

portadora de sonido excede en velocidad de grabación.

1987: Tecnología del GSM es Time Domain Multiple Access (TDMA).

1989 Sistemas de radiodifusión satelital digital en Alemania. Hay entones TV de

alta definición. Con el Voyager 2 se capturan datos de 4.4 billones de kilómetros más
allá del planeta Neptuno. Se establece el primer sistema de comunicaciones RDSI en el
área de Rotterdam
 1990 La comisión europea Rocket Ariane localiza uno de los más grandes
satélites de comunicación en el Eutelsat IIF1 con un peso de 1.8 tons y 16 canales que
pueden soportar 17000 llamadas telefónicas o 16 canales de TV a color en el tráfico de
datos.

1991 Dockent 91-228 introduce los identificadores de llamada.

1992 Nace Internet comercialmente

1992: Empieza a funcionar el GSM

1994 Después de 25 años desde Arpanet, EEUU privatiza el manejo de Internet

1996 Terry Wynne da la idea del más grande proyecto en cuanto a redes a nivel
mundial el WWW; Se desarrolla el software para transmitir voz telefónica y música de
alta calidad a través de Internet; Es privatizada parcialmente Telefónica de España, lo
que ha resultado de los mayores éxitos en la privatización de operadores públicos de
telecomunicaciones.

1998: Sistemas de redes Ópticas pueden transmitir 3.2 Terabits por Segundo
(equivale a 90.000 volúmenes de una enciclopedia). Crean el Chip DSL (Suscriptor de
Línea Digital) que puede bajar datos a 1.5 megabits por segundo, 30 veces más rápido
que los módems análogos.

1999 Se declara en quiebra IRIDIUM el Primer sistema de comunicaciones

Móviles de Tercera Generación, que iba a implantarse en el mundo.

2001 La compañía DoCoMo lanza comercialmente la telefonía UMTS o de

tercera generación en Europa.

Hace 20 años las Redes de Telecomunicaciones eran imperceptibles en la

sociedad española. Habitualmente existía el concepto de servicio telefónico como aquel
que nos proporcionaba “la compañía de teléfonos” y con el que básicamente se
hablaba por teléfono a través de un terminal fijado a la pared o que reposaba sobre una
mesa. Nadie se preocupaba por la tecnología que hacía posible dicha comunicación.

Telefónica y Airtel (posteriormente Vodafone) ya prestaban servicio en el mundo

de la telefonía móvil sobre tecnología GSM. En 1999 comenzó a operar Amena, la
imagen comercial del grupo Retevisión en el servicio móvil, lo cual supuso una
auténtica revolución en el mundo de las telecomunicaciones no solo por su imagen de
marca ni su formato de comercialización sino porque su mercado objetivo (población
joven) provocó una democratización en cuanto al acceso al servicio.

Nuestra forma de relacionarnos con el mundo, aunque evolucionaba, seguía

siendo bastante tradicional en el sentido de hábitos sociales y de consumo si bien
comenzaba a surgir un nuevo tipo de ocio alrededor de los centros comerciales (casi
200 aperturas en la década de los 90, un crecimiento superior al 100% con respecto a
la década anterior).

Ese mismo año, y tras la aprobación de la Ley General de Telecomunicaciones,

se aprueba el Real Decreto 1651/1998 y la correspondiente Orden Ministerial que
permite la liberalización del sector de telefonía fija y la consiguiente obligación de
Telefónica a dar acceso a su red de cobre.

Este hecho junto el establecimiento de un nuevo marco regulador para el

operador dominante provocó una verdadera revolución en el sector y el surgimiento de
un conjunto de operadoras que eran capaces de ofrecer servicios de telefonía fija,
móvil e Internet. Ante esta nueva oferta los usuarios comenzamos a ser capaces de
acceder desde el hogar a “Internet” y aunque se concebía como un servicio adicional
que no todos contrataban se comienza a entrever todas las posibilidades de servicio
que plantea: correo, noticias, chats, ocio…

Y es que se puede afirmar que a partir del año 2000 empezamos a practicar una
nueva forma de comunicarnos basada en los datos o “datamunication”: tiene lugar el
boom de la venta de ordenadores personales como forma de comunicarse -no tanto
para realizar tareas de procesado de información como hasta ese momento-, aparecen
masivamente los “cyber-cafés”, se extiende el uso de terminales móviles (cada vez más
pequeños en aquella época) como elemento personal para dicha comunicación, toda
compañía o proveedor de servicios se ve obligado a tener su propia página web.

Con esta mezcla perfecta de servicios y terminales crece aún más el uso de
Internet y se pone en valor dicho servicio comenzando las ofertas de servicios de
Internet así como la inclusión de la televisión por parte de los operadores de Internet.

Tecnológicamente lo digital continua su invasión en el día a día tanto en los

dispositivos (de los “walkman” a los reproductores digitales/iPod de Apple, de la TV
analógica a la TDT…) como en los servicios (e-commerce, banca, las redes sociales).

El Smartphone

En 2007 y 2008 se producen 2 hechos clave que marcarán claramente la

situación tecnológica actual: en junio de 2007 Apple comercializa su primer iPhone y en
octubre 2008 se comercializa el HTC Dream, el primer teléfono Android.

Aunque ambos dispositivos tecnológicamente tenían unas capacidades limitadas

–en comparación con los actuales- supusieron una auténtica revolución en el
ecosistema tecnológico ya que por primera vez los terminales, y no las redes o los
servicios, se convirtieron en auténticos catalizadores de la “datamunication” gracias a
un concepto aparentemente sencillo: la disponibilidad de una “tienda de aplicaciones”
en la que poder encontrar un número de aplicaciones elevadísimo y que no ha dejado
de crecer exponencialmente en los últimos años.

En este contexto de terminales móviles cada vez más inteligentes y mayor

disponibilidad de conectividad a Internet en los hogares el consumo de datos ha
continuado con su crecimiento imparable y los operadores han acelerado el ciclo
expansivo de sus redes con nuevas tecnologías como el 4G en la redes móviles,
ADSL2+/VDSL en las conexiones fijas y el despliegue de fibra óptica hasta el hogar
(FTTH por sus siglas en inglés).
 Al mismo tiempo el escenario del hogar ha evolucionado en paralelo y si al
principio la conexión a Internet se encontraba en un único ordenador, gracias a las
conexiones actuales ahora es necesario cobertura WiFi en toda la casa para múltiples
dispositivos en paralelo, que se adapte dinámicamente a las necesidades de todos los
dispositivos que se conectan a dicha red y todo esto en un entorno seguro y controlado.

En gran parte el ingente crecimiento del tráfico de las redes viene de la mano del
consumo de servicios de video en streaming en todas sus modalidades tanto en
movilidad como en el hogar (películas/series en plataformas como Netflix/HBO…,
videos en plataformas generalistas como YouTube, contenidos específicos como los
videojuegos en Twitch).

Este consumo de contenidos en streaming en SmartTV/terminales móviles o el

uso de videojuegos (con servicios online en la mayor parte de ellos) tiene unas altas
necesidades para la “red del hogar” que debe ser capaz de gestionar un promedio de
8-10 dispositivos en un hogar tipo. Si además pensamos en casos con aficionados a
los e-sports o YouTubers estas demandas se disparan.

Usuarios-Servicios-Redes-Dispositivos, una compleja relación

Como vemos, los usuarios, el ocio, el hogar y nuestra forma de comunicarnos

está en continua evolución y hemos pasado de un modelo básico de comunicación por
voz con un único proveedor de servicios a un modelo hiper-conectado, con infinitas
posibilidades de dispositivos y tecnologías, requisitos cada vez más exigentes sobre la
red a la que nos conectamos y donde en ocasiones no está claro quién es el proveedor
del servicio (por ejemplo, si decidimos alquilar un contenido VoD en una plataforma y el
contenido no se reproduce adecuadamente, ¿quién es el responsable? ¿Reclamamos
a la plataforma de contenidos? ¿Reclamamos a nuestro operador? ¿reclamamos al
fabricante de nuestro dispositivo de visualización?).

Si en el uso de un servicio aparentemente sencillo como el descrito

anteriormente existen tales dudas en el ámbito empresarial la relación es aún más
compleja y donde los distintos actores están obligados a entenderse: el proveedor de
contenidos puede argumentar al operador que sin su contenido ningún usuario
contrataría el acceso a dicho operador, mientras que el operador puede argumentar
que sin su red nadie estaría dispuesto a contratar los servicios del proveedor de
contenidos.

Y no solo eso, sino que esta relación continúa evolucionando ante los casos de
uso que prometen ofrecer las nuevas tecnologías: los asistentes de voz (funcionan
gracias a la conexión ofrecida por los operadores), los escenarios de baja latencia
disponibles en la tecnología 5G (donde los proveedores de contenido deberán incluir
servidores cerca del usuario en cooperación con la red del operador).

Nuevos escenarios

El uso de las telecomunicaciones por parte de las personas mantendrá su

evolución y cada día aparecerán nuevos escenarios: en estos momentos se ha llegado
a un nivel de uso de las comunicaciones totalmente inimaginable hace 20 años (tareas
como saber dónde están nuestros seres queridos, consultar el móvil antes de ir al
trabajo para ver si hay un atasco o hacer la compra y recibirla en el día ya no resultan
extrañas) y que, como en todos los ámbitos de la vida, requieren de un uso
responsable.

La clave de este éxito no puede atribuirse a un único factor sino a la perfecta

conjunción entre tecnología, necesidades y oferta de los servicios por parte de los
operadores.
 EVOLUCIÓN DE LA RED DE COMUNICACIÓN MÓVIL, DEL 1G AL 5G

Cuando vemos la evolución de la red de comunicación móvil, la G de generación

inalámbrica móvil generalmente nos indica que ha habido un cambio en la naturaleza
del sistema, la velocidad, la tecnología y la frecuencia. Cada generación tiene algunos
estándares, capacidades técnicas y nuevas características que la diferencian de la
anterior.

Red de comunicación móvil de Primera generación (1G)

La 1ª red de comunicación móvil automatizada comercial fue lanzado por NTT en

Japón en 1979, seguida por el lanzamiento del sistema de Telefonía Móvil Nórdica
(NMT) en Dinamarca, Finlandia, Noruega y Suecia, en 1981.

 Año - 1970 - 1980

 Estándares - AMPS (Advanced Mobile Phone System).
 Servicios - Sólo voz
 Tecnología - analógica
 Velocidad - 1kbps a 2,4 kbps
 Multiplexación - FDMA
 Conmutación - conmutación de circuitos
 Core Network - PSTN
 Frecuencia - 800- 900 MHz
 Ancho de banda de RF - 30 kHz. La banda tiene capacidad para 832 canales
dúplex, entre los cuales 21 están reservadas para el establecimiento de llamada,
y el resto para la comunicación de voz

Red de comunicación móvil de Segunda Generación (2G)

 Año - 1980 -1990

 Tecnología - Digital
 Velocidad - 14kbps a 64 Kbps
 Banda de frecuencia - 850 - 1900 MHz (GSM) y 825 - 849 MHz (CDMA)
  Ancho de banda / canal - GSM divide cada canal de 200 kHz en bloques de 25
kHz El canal CDMA es nominalmente de 1,23 MHz
 Multiplexación / Tecnología de acceso - TDMA y CDMA.
 Conmutación - Conmutación de circuitos
 Estándares - GSM (Sistema Global para Comunicaciones Móviles), IS-95
(CDMA) - utilizado en América y partes de Asia), JDC (Celular
 Digital Japonés) (basado en TDMA), utilizado en Japón, iDEN (basado en
TDMA) , red de comunicación propietaria utilizado por Nextel en los Estados
Unidos.
 Servicios: Voz Digital, SMS, roaming internacional, conferencia, llamada en
espera, retención de llamada, transferencia de llamadas, bloqueo de llamadas,
número de identificación de llamadas, grupos cerrados de usuarios (CUG),
servicios USSD, autenticación, facturación basada en los servicios prestados a
sus clientes, por ejemplo, cargos basados en llamadas locales, llamadas de
larga distancia, llamadas con descuento, en tiempo real de facturación.

Generación 2.5

Introducción de la red de paquetes para proporcionar transferencia e Internet de

alta velocidad de datos.

 Año - 2000- 2003

 Estándares - Servicio General de Paquetes de Radio (GPRS) y EDGE
(Velocidades de datos mejoradas en GSM)
 Frecuencia: 850 -1900 MHz
 Velocidad - 115kpbs (GPRS) / 384 kbps (EDGE)
 Conmutación - Conmutación de paquetes para la transferencia de datos
 Multiplexación - desplazamiento mínimo gaussiano keying-GMSK (GPRS) y
EDGE (8-PSK)
 Servicios - pulsar para hablar, multimedia, información basada en la web de
entretenimiento, soporte WAP, MMS, SMS juegos móviles, búsqueda y
directorio, acceso a correo electrónico, videoconferencia.
 Red de comunicación móvil de Tercera Generación (3G)

El objetivo de los sistemas 3G fue ofrecer aumento de las tasas de datos, facilitar el
crecimiento, mayor capacidad de voz y datos, soporte a diversas aplicaciones y alta
transmisión de datos a bajo coste. Los datos se envían a través de la tecnología de una
tecnología llamada Packet Switching. Las llamadas de voz se traducen mediante
conmutación de circuitos.

 Año - 2000
 Estándares:
 UMTS (WCDMA) basado en GSM (Global Systems for Mobile) infraestructura
del sistema 2G, estandarizado por el 3GPP.
 CDMA 2000 basado en la tecnología CDMA (IS-95) estándar 2G, estandarizada
por 3GPP2.
 Velocidad: 384KBPS 2Mbps
 Frecuencia: aproximadamente 8 a 2,5 GHz
 Ancho de banda: de 5 a 20 MHz
 Tecnologías de multiplexación y acceso
 interfaz de radio llamada WCDMA (Wideband Code División Multiple Access)
 HSPA es un actualización de W-CDMA que ofrece velocidades de 14,4 Mbit / s
de bajada y 5,76 Mbit / s de subida.
 HSPA + puede proporcionar velocidades de datos pico teóricas de hasta 168
Mbit / s de bajada y 22 Mbit / s de subida.
 CDMA2000 1X: Puede soportar tanto servicios de voz como de datos. La
máxima velocidad de datos puede llegar a 153 kbps
 Servicios - telefonía móvil de voz, acceso a Internet de alta velocidad, acceso fijo
inalámbrico a Internet, llamadas de video, chat y conferencias, televisión móvil,
vídeo a la carta, servicios basados en la localización, telemedicina, navegación
por Internet, correo electrónico, buscapersonas, fax y mapas de navegación,
juegos, música móvil, servicios multimedia, como fotos digitales y películas.

Red de comunicación móvil de Cuarta Generación (4G)

 El sistema móvil de cuarta generación está basado totalmente en IP. El objetivo
principal de la tecnología 4G es proporcionar alta velocidad, alta calidad, alta
capacidad, seguridad y servicios de bajo coste para servicios de voz y datos,
multimedia e internet a través de IP. Para usar la red de comunicación móvil 4G, los
terminales de los usuarios deben ser capaces de seleccionar el sistema inalámbrico de
destino. Para proporcionar servicios inalámbricos en cualquier momento y en cualquier
lugar, la movilidad del terminal es un factor clave en 4G.

 Inicio - años de 2010. En 2008, la UIT-R especifica los requisitos para los
sistemas 4G
 Estándares - Long-Term Evolution Time-Division Duplex (LTE-TDD y
LTE-FDD) estándar WiMAX móvil (802.16m estandarizado por el IEEE)
 Velocidad - 100 Mbps en movimiento y 1 Gbps cuando se permanece
inmóvil.
 Telefonía IP
 Nuevas frecuencias, ancho de banda de canal de frecuencia más amplia.
 Tecnologías de multiplexación / acceso - OFDM, MC-CDMA, CDMA y
LAS-Red-LMDS
 Ancho de Banda - 5-20 MHz, opcionalmente hasta 40 MHz
 Bandas de frecuencia: - LTE cubre una gama de diferentes bandas. En
América del Norte se utilizan 700, 750, 800, 850, 1900, 1700/2100 (AWS),
2300 (WCS) 2500 y 2600 MHz (bandas 2, 4, 5, 7, 12, 13, 17, 25, 26 , 30,
41); 2500 MHz en América del Sur; 700, 800, 900, 1800, 2600 MHz en
Europa (bandas 3, 7, 20); 800, 1800 y 2600 MHz en Asia (bandas 1, 3, 5,
7, 8, 11, 13, 40) 1800 MHz y 2300 MHz en Australia y Nueva Zelanda
(bandas 3, 40).
 Servicios - acceso móvil web, telefonía IP, servicios de juegos, TV móvil
de alta definición, videoconferencia, televisión 3D, computación en la
nube, gestión de flujos múltiples de difusión y movimientos rápidos de
teléfonos móviles, Digital Video Broadcasting (DVB), acceso a
información dinámica, dispositivos portátiles.
 Red de comunicación móvil de Quinta Generación (5G)

 Inicio año - 2015 La capa física y de enlace de datos define la tecnología

inalámbrica 5G indicando que es una tecnología Open Wireless
 Architecture (OWA) Para realizar esto, la capa de red está subdividida en
dos capas; capa de red superior para el terminal móvil y un menor nivel
de red para la interfaz. Aquí todo el enrutamiento se basa en direcciones
IP que serían diferentes en cada red IP en todo el mundo. En la
tecnología 5G la pérdida de velocidad de bits se supera mediante el
Protocolo de Transporte Abierta (OTP). El OTP es soportado por
Transporte y capa de sesión. La capa de aplicación es para la calidad de
la gestión de servicio a través de varios tipos de redes. 5G adelanta un
verdadero mundo inalámbrico Wireless-World Wide Web (WWWW).
 Velocidad - 1 a 10 Gbps.
 Ancho de Banda - 1.000x ancho de banda por unidad de superficie.
 Frecuencia - 3 a 300 GHz
 Tecnologías de multiplexación / Access - CDMA y BDMA
 Estándares - banda ancha IP LAN / W AN / PAN & WWWW
 Características: rendimiento de tiempo real - de respuesta rápida, de baja
fluctuación, latencia y retardo
 Muy alta velocidad de banda ancha - velocidades de datos Gigabit,
cobertura de alta calidad, multi espectro
 Infraestructura virtualizada - Software de red definido, sistema de costes
escalable y bajo.
 Soporta Internet de las Cosas y M2M - 100 veces más dispositivos
conectados, Cobertura en interiores y eficiencia de señalización
 Reducción de alrededor del 90% en el consumo de energía a la red.
 Su tecnología de radio facilitará versión diferente de las tecnologías de
radio para compartir el mismo espectro de manera eficiente.
 Servicios: - Algunas de las aplicaciones son importantes - personas y
dispositivos conectados en cualquier lugar en cualquier momento. Su
aplicación hará que el mundo real sea una zona Wi Fi. Dirección IP para
móviles asignada de acuerdo con la red conectada y la posición
geográfica. Señal de radio también a mayor altitud. Múltiples servicios
paralelos, con los que se puede saber el tiempo meteorológico y en tu
posición geográfica mientras hablas. La educación será más fácil. Un
estudiante que se sienta en cualquier parte del mundo puede asistir a la
clase. El diagnóstico remoto es una gran característica de 5G. Un Médico
puede tratar al paciente situado en la parte remota del mundo. El
seguimiento será más fácil, una organización gubernamental y otros
investigadores pueden monitorear cualquier parte del mundo. Se hace
posible reducir la tasa de criminalidad. La visualización del universo,
galaxias y planetas serán posibles. Posible también detectar más
rápidamente desastres naturales incluyendo tsunamis, terremotos, etc.
 COMPONENTES DE UN SISTEMA DE COMUNICACIÓN

En los sistemas de información basados en computadoras, los datos se

representan con unidades de información binaria (o bits) producidos en forma de ceros
y unos. Por lo tanto, en la transmisión de datos se intercambia información en forma de
unos y ceros entre dos dispositivos a través de alguna forma de medio de transmisión
(como un cable).

La transmisión de datos se considera local si los dispositivos de comunicación

están en el mismo edificio o en un área geográfica restringida, y se considera remota si
los dispositivos están separados por una distancia considerable. Para que la
transmisión de datos sea posible, los dispositivos de comunicación deben ser parte de
un sistema de comunicación formado por hardware y software.

Un sistema de transmisión de datos está formado por cinco componentes:

1. Mensaje ó Código: Es la información (datos) a comunicar. Puede estar formado

por texto, números, gráficos, sonido, video o cualquier combinación de los
anteriores. Esta información es una organización de símbolos (código) que
representan una palabra o una acción.
2. Emisor: Es el dispositivo que envía los datos del mensaje. Puede ser una
computadora, una estación de trabajo, un teléfono, una videocámara, etc.
3. Receptor: Es el dispositivo que recibe los datos el mensaje. Puede ser una
computadora, una estación de trabajo, un teléfono, una videocámara, etc.
4. Medio: El medio de transmisión es el camino guiado (físico) ó no guiado
(invisible) por el cual viaja el mensaje del emisor al receptor. Este medio puede
estar formado por una cable de cobre trenzado, un cable coaxial, un cable de
fibra óptica, un láser u ondas de radio electromagnéticas (señales de
microondas terrestres o satelitales).
5. Protocolo: Es un conjunto de reglas que gobiernan la transmisión de datos.
Representa un acuerdo entre los dispositivos que se comunican. Sin un
protocolo, dos dispositivos pueden estar conectados pero no comunicarse, igual
 que una persona que hable francés no puede ser comprendida por una que sólo
hable japonés.

Cuando dos o más personas se comunican emplean un conjunto de recursos

para hacer que la transferencia de información sea exitosa. Para empezar, estas
personas están de acuerdo en la forma en que van a hacer llegar la información de uno
al otro. Se puede usar el lenguaje hablado o escrito, puede ser mediante señas, mímica
o alguna otra técnica que permita codificar el mensaje que queremos hacer llegar, por
ejemplo puntos y rayas (como el morse), señales con banderas (como los scouts) o
como los antepasados, mediante señales de humo, tambores o palomas mensajeras.
Hoy en día, estas formas de comunicación han quedado superadas por la
comunicación eléctrica. Esto se debe a que se pueden transmitir las señales eléctricas
a distancias mayores (teóricamente a cualquier distancia en el universo) y con
velocidad sumamente alta (300,000 kilómetros por segundo aproximadamente). La
comunicación puede ser mediante señales ópticas, eléctricas ó electromagnéticas.

De todos los métodos de comunicación mencionados, los tres métodos básicos

son: en papel, en persona y electrónico. Algunos tipos de comunicación son
combinaciones de los tres métodos. Un ejemplo del pasado es el Fax. El Fax es un
equipo capaz de transmitir imágenes de documentos en papel sobre la línea telefónica
y reproducirlas en un lugar distante.

Actualmente, la mayor parte del proceso se puede hacer en forma electrónica al

escribir directo a la computadora, transmitirlo y almacenarlo en otra computadora para
ahí revisarlo directamente. La impresión viene a ser un paso opcional.

La información se origina en una fuente y se hace llegar a su destinatario por

medio de un mensaje a través de un canal de comunicación; el destinatario
generalmente se encuentra en un punto geográfico distante, o por lo menos, separado
de la fuente. La distancia entre fuente y destinatario puede variar desde pocos
centímetros (al hablar frente a frente a un volumen normal) hasta cientos y aun miles
de kilómetros (como es el caso de transmisiones telefónicas intercontinentales o de
transmisiones desde y hacia naves espaciales).

Esto constituye precisamente el problema central de las telecomunicaciones, ya

que al haber una fuente que genera información en un punto y un destinatario en otro
punto geográfico distante del primero. Cualquiera que sea la forma de comunicación,
los elementos que la conforman son casi los mismos.

Diagrama de un sistema de comunicación.

 Este diagrama contiene:

1) Una fuente de información,

2) Un transmisor de información cuya función consiste en depositar la información
proveniente de la fuente en un canal de comunicaciones,
3) Un medio de comunicación, a través del cual se hace llegar la información de la
fuente al destino,
4) Un receptor que realiza las funciones inversas del transmisor, es decir, extrae la
información del canal y la entrega al destinatario, y
5) Un destinatario que recibe y procesa la información.

En el diagrama a bloques se ilustra los elementos físicos de un sistema simple de

telecomunicaciones de un solo sentido (Comunicación Simplex). Generalmente la
comunicación se requiere en ambos sentidos o sea debe ser bidireccional
(Comunicación Dúplex). En este caso, el sistema debe incluir un transmisor y un
receptor en cada extremo de la conexión.

Un mensaje se usa para hacer llegar la información de la fuente al destino, y no es

lo mismo un mensaje que la información que éste contiene.

Considérese el siguiente ejemplo: Una persona (A) desea enviar cierta cantidad de
dinero por medio de un depósito bancario a otra persona (B). En este caso, A es la
fuente, B el destinatario. La información es aquello necesario para conocer la cantidad
de dinero y para originar la entrega del mismo a B (monto del depósito y ficha
bancaria), y el mensaje es el conjunto de palabras o símbolos (código) bancarios
necesarios (número de cuenta e identificación), para que B conozca la intención de A, y
para que B pueda disponer del dinero que A le envía.
 LAS SEÑALES Y SUS CLASIFICACIONES.

Una señal son ondas electromagnéticas (rango de frecuencias) propagadas a

través de un medio de transmisión. Uno de los aspectos fundamentales del nivel físico
es transmitir información en forma de señales electromagnéticas a través de un medio
de transmisión. La información puede ser voz, imagen, datos numéricos, caracteres o
código, cualquier mensaje que sea legible y tenga significado para el usuario destino,
tanto si es humano como si es una máquina.

Generalmente, la información que utiliza una persona o una aplicación no está

en un formato que se pueda transmitir por la red. Por ejemplo, no se puede sintetizar
una fotografía, insertarla en un cable y transmitirla de una ciudad a otra. Sin embargo,
se puede transmitir una descripción codificada de la fotografía. Esta codificación son
unos y ceros que incluso no pueden ser enviados a través de los enlaces de una red.
Antes deberán ser convertidos en un formato aceptable para el medio de transmisión.
Por lo tanto, el flujo de datos de unos y ceros debe ser convertido a energía en forma
de señales electromagnéticas.

Una señal es una función de una variable en el tiempo, que conduce la

información. Para cada instante de tiempo (variable independiente) existe un valor
único de la función (variable dependiente). La función (o señal) puede ser real o
compleja, sin embargo el tiempo siempre tendrá un valor real. Podemos encontrar
variaciones, o sea señales, de presión, humedad, luz, calor, energía, velocidad, caudal,
concentración, etc.. Toda señal lleva consigo (o transporta desde un emisor hasta un
receptor) cierta cantidad de información.

Para la electrónica: "la señal se define como una cantidad física que varia con el
tiempo, el espacio o cualquier variable o variables independientes". Así, desde el punto
de vista matemático una función es una señal. Por ello, en términos generales, la
descripción de una señal se da a través de una función; por ejemplo:

f(x) = 4x

f(x,y)= 4x + 3y
 Habitualmente las señales se ilustran imprimiéndolas sobre un par de ejes
perpendiculares. El eje vertical representa el valor, la fuerza o la potencia de la señal,
que puede representar Volts, Watts o Amperes. El eje horizontal representa el paso del
tiempo generalmente representado en segundos. El método a utilizar para representar
la señal depende del tipo de señal. Por lo tanto, podemos distinguir diferentes clases de
señales.

Tanto los datos como las señales que los representan pueden estar en forma
analógica o digital. Analógico indica algo que es continuo, un conjunto de puntos
específicos de datos y todos los puntos posibles entre ellos. Digital indica algo que es
discreto, un conjunto de puntos específicos de datos sin los puntos intermedios.

Un ejemplo de una señal analógica es la voz humana. Cuando alguien habla, se

crea una onda continua en el aire. Esta onda puede ser capturada por un micrófono y
convertida en una señal analógica.

Un ejemplo de una señal digital son los datos almacenados en la memoria de

una computadora en forma de unos y ceros. Se suelen convertir a señales digitales
cuando se transfieren de una posición a otra dentro o fuera de la computadora.

Asi, las señales pueden ser continuas ó discretas, esta clasificación se puede
establecer, después de saber si el eje del tiempo (eje de las abscisas) es discreto o
continuo

Eje del tiempo

 Las señales de tiempo continuo ó periódico son aquellas cuya variable
independiente (x) es continua y, por tanto, está definida para un conjunto continuo de
valores de dicha variable. Dicho de otro modo, una señal es periódica si completa un
patrón dentro de un marco de tiempo medible, denominado un período, y repite ese
patrón en períodos idénticos subsecuentes. Cuando se completa un patrón completo,
se dice que se ha completado un ciclo.

Las señales de tiempo discreto ó aperiódica poseen solo definición para una
sucesión discreta de valores; esto es, su variable independiente pertenece al conjunto
de los números enteros y la señal nada mas tendrá valores en los espacios que tienen
una separación igual y son creados en el eje del tiempo. Dicho de otro modo, una señal
es aperiódica (no periódica) cuando cambia constantemente sin exhibir ningún patrón o
ciclo que se repita en el tiempo.

Señal analógica ó continua y digital ó discreta.

Señales analógicas.

Las señales analógicas se pueden clasificar en simples o compuestas. Una

señal analógica simple, o una onda seno, no puede ser descompuesta en señales más
simples. Una señal analógica compuesta está formada por múltiples ondas seno.

La señal onda seno es la forma fundamental de una señal continua, analógica y

periódica. Visualizada como una única curva oscilante, su cambio a lo largo del curso
de un ciclo es suave y consistente, un flujo continuo. La siguiente figura muestra una
onda seno. Cada ciclo está formado por un único arco sobre el eje del tiempo seguido
por un único arco por debajo de él. Las ondas seno se pueden describir completamente
mediante tres características: amplitud, periodo (o su inverso frecuencia) y fase.

La amplitud de una señal en un gráfico es el valor de la señal en cualquier

punto de la onda. Es igual a la distancia vertical desde cualquier punto de la onda hasta
el eje horizontal. La máxima amplitud de una onda seno es igual al valor más alto que
puede alcanzar sobre el eje vertical. La amplitud se mide en voltios, amperios o watts,
dependiendo del tipo de señal. Los voltios indican el voltaje, los amperios indican la
corriente eléctrica y los watts indican la potencia.

El periodo se refiere a la cantidad de tiempo, en segundos, que necesita una

señal para completar un ciclo. La frecuencia indica el número de periodos en un
segundo. La frecuencia de una señal es su número de ciclos por segundo. La figura
muestra los conceptos de periodo y frecuencia
 Unidad de período: El periodo se expresa en segundos. La industria de la
comunicación usa cinco unidades para medir el periodo: segundo (s), milisegundo
(ms = 10-3 s), micro-segundo (μs= 10-6 s), nanosegundo (ns = 10-9 s) y
picosegundo (ps = 10-12 s).

Más sobre la frecuencia: Ya se sabe que la frecuencia es la relación de una

señal con el tiempo y que la frecuencia de una onda es el número de ciclos que
completa por segundo. Pero otra forma de mirar la frecuencia es usarla como una
medida de la velocidad de cambio. Las señales electromagnéticas son formas de onda
oscilatoria; es decir, señales que fluctúan de forma continua y predecible por encima y
por debajo de un nivel de energía medio.

La velocidad a la que se mueve una onda seno desde su nivel más bajo a su
nivel más alto es su frecuencia. Una señal de 40 Hz tiene la mitad de frecuencia que
una señal de 80 Hz; es decir, completa un ciclo en el doble de tiempo que la señal de
80 Hz, por lo que cada ciclo tarda el doble de tiempo para ir de su nivel de voltaje
mínimo al máximo. Por tanto, la frecuencia, aunque descrita en ciclos por segundo
(Hz), es una medida general de la velocidad de cambio de una señal con respecto al
tiempo.

El término fase describe la posición de la onda relativa al instante de tiempo 0. Si

se piensa en la onda como algo que se puede desplazar hacia delante o hacia atrás a
lo largo del eje del tiempo, la fase describe la magnitud de ese desplazamiento. Indica
el estado del primer ciclo.

La fase se mide en grados o radianes (360 grados son 2 π radianes). Un

desplazamiento de fase de 360 grados corresponde a un desplazamiento de un periodo
completo; un desplazamiento de fase de 180 grados corresponde a un desplazamiento
de la mitad del periodo; un desplazamiento de fase de 90 grados corresponde a un
desplazamiento de un cuarto de periodo.

Relación entre distintas fases.

 Señales digitales

Los datos además de poderse presentar en forma analógica, también se pueden

presentar en forma digital. Donde un 1 lógico representa un voltaje positivo de + 5 Vcd
y un 0 lógico representa un voltaje cero (0 Vcd) que equivale a tierra. La mayoría de las
señales digitales son aperíodicas (no periódicas) y por lo tanto, la periodicidad o la
frecuencia no se utilizan. En su lugar se usan dos términos para una señal digital:
intervalo de bit (en lugar de período) y tasa de bit (en lugar de frecuencia). El intervalo
de bit es el tiempo necesario para enviar un único bit; y la tasa de bit es el número de
intervalos de bits en un segundo. Esto significa que la tasa de bit es el número de bits
enviados en un segundo, habitualmente expresado en bits por segundo (bps). Como se
muestra en la siguiente figura:
 Señales eléctricas

Una señal eléctrica es un tipo de señal generada por algún fenómeno

electromagnético. Estas señales pueden ser analógicas, si varían de forma continua en
el tiempo, o digitales si varían de forma discreta (con valores dados como 0 y 1).

La diferencia entre las señales analógicas y digitales es muy similar a la

diferencia entre el tiempo continuo y el tiempo discreto.

Hablaremos de una señal analógica en el caso de que los valores que pueda
adoptar la señal pertenezca a un conjunto de valores continuo (y que, en general,
puede ser real o complejo). La mayoría de las señales producidas por sistemas
puramente físicos son de este tipo (ejemplo: la temperatura, la intensidad de luz, el
velocímetro, etc).

Ahora, si el conjunto de valores que adopta la señal pertenece a un conjunto

discreto de valores, estaremos en el caso de una discreta o muestreada. La amplitud
de la señal puede ser continua o discreta. Una señal discreta con amplitud discreta se
llama digital. Este tipo de señales es el de uso más frecuente en los sistemas
electrónicos, ya que son las únicas capaces de ser almacenadas en las computadoras.
 Señales ópticas

En todo sistema de comunicaciones se envía información por medio de una

señal. La información en un sistema de comunicaciones ópticas se envía por medio de
impulsos o de señales moduladas de luz.

Un enlace básico de comunicaciones ópticas consta de tres elementos

fundamentales:

1) Emisor.- Es la fuente productora de luz, generalmente un diodo láser (LD) o

diodo emisor de luz (LED). El emisor contiene además una serie de circuitos
electrónicos destinados a generar las señales a transmitir, y a suministrarlas al
dispositivo optoelectrónico. Las longitudes de onda más apropiadas para
comunicaciones ópticas están en la región del infrarrojo.
2) Medio.- Aunque existen Comunicaciones Ópticas atmosféricas, espaciales o
submarinas no guiadas, la gran mayoría de realizan a través de un medio
dieléctrico. El medio por excelencia es la fibra óptica (sus características se
mencionarán en la siguiente unidad). El material empleado más común, por su
extraordinaria transparencia, es la sílice (SiO2). Este material básico va dopado
con otros componentes para modificar sus propiedades, en especial su índice de
refracción. En comunicaciones ópticas a muy corta distancia (algunos metros)
están tomando auge las fibras de plástico (POF).
3) Receptor.- El circuito de recepción es el elemento más complejo del sistema de
comunicaciones ópticas. Consta de un detector, generalmente optoelectrónico,
ya sea un fotodiodo (PIN) o un diodo de avalancha (APD) y de una serie de
circuitos recuperadores de la señal: amplificador, filtro, comparador, etc.

Los sistemas de comunicaciones ópticas, adicionalmente, contienen otros

elementos, que varían según la aplicación. Algunos de los más importantes son los
siguientes.

a) Repetidores: Cuando la distancia a cubrir por un enlace supera un cierto límite

(algunas decenas de km, usualmente), la señal se degrada y se atenúa
 excesivamente, por lo que se hace necesaria la instalación de repetidores. Los
repetidores pueden ser simples amplificadores de la señal, o incluir además
regeneradores de la misma. Hasta hace poco tiempo, todos los repetidores
instalados eran electrónicos: la señal óptica se detectaba, se pasaba a señal
eléctrica, se manipulaba (en su caso) como tal, y se reconvertía de nuevo a
señal óptica. Actualmente, los regeneradores siguen realizando estas etapas
electrónicamente, pero se están sustituyendo los amplificadores electrónicos por
amplificadores ópticos de fibra dopada (EDFA). Estos dispositivos amplifican
directamente la señal óptica sin conversiones optoelectrónicas.
b) Elementos pasivos: La manipulación de señales ópticas es más compleja que la
de señales eléctricas, por el simple hecho de que, para que se transmita la
señal, no basta con el contacto físico, al estilo de los cables eléctricos, sino que
se necesita que las propiedades ópticas de la unión sean adecuadas para
permitir el paso de la luz. Con el uso de las fibras ópticas como medio de
transmisión, ha surgido toda una serie de dispositivos de apoyo, que se ocupan
de la transmisión óptima de la señal óptica. Los dos tipos más importantes son
los acopladores y los multiplexores en longitud de onda.
 TECNOLOGÍA DE REDES

La tecnología de redes, network technology en inglés, es aquella que sirve para

permitir el intercambio digital de datos entre distintos nodos. Un nodo es un punto de
conexión, unión o interacción de varios elementos. Por ejemplo, cuando se conectan
varios ordenadores, cada ordenador es un nodo. Cuando es una conexión por internet,
cada servidor de internet es un nodo.

Tipos de tecnología de redes

Con el tiempo, ha crecido exponencialmente la diversidad dentro de los tipos de

tecnología de redes. Esta tecnología se puede clasificar: en base a escala (también
conocido como en base a dispersión, scaling technology en inglés); o en base a su
transmisión (transmission technology). Una red puede verse desde ambos tipos de
clasificaciones, ya que la clasificación se hace en base a un punto de vista. Por
ejemplo, una red Lan puede clasificarse también como una red de punto a punto.

Tecnología de redes basada en escala

La tecnología de redes basada en escala también se le conoce como basada en

dispersión (dispersion technology). Se le conoce como escala o dispersión porque se
refiere a la distancia a la que se encuentranlos distintos nodos o redes que conecta.
Dentro de esta clasificación se encuentran los siguientes tipos:
 Red de área personal (PAN)

Una red de área personal (Personal Area Network, PAN) es una red de nodos de
utilidad para una única persona. La distancia máxima entre los nodos suele ser de 1
metro. Un ejemplo de este tipo de red sería la conexión de un ordenador con su ratón,
su teclado, su impresora, etc. La conexión de la red PAN suelehacerse de forma
inalámbrica, ya sea por Wi-Fi o por Bluetooth.

Red de área local (LAN)

Una red de área local (Local Area Network, LAN) es una red de nodos de
hardwares conectados entre ellos. La distancia entre los nodos es de 10 a 100 metros.
La forma más común de LAN es con una conexión a través de cable de Ethernet.
Cuando esta conexión se hace a través de una conexión inalámbrica (por ejemplo, con
Wi-Fi) se le conoce como WLAN (Wireless Local Area Network, Red de Área Local
Inalámbrica).

Red de área amplia (WAN)

Una red de área amplia (Wide Area Network, WAN) se usa para vincular redes
LAN. Las redes que deben conectarse están muy separadas en este caso. La distancia
entre los nodos puede ser de 100 a 1000 kilómetros. Por ello, podemos encontrar redes
WAN que abarcan conexiones entre diferentes departamentos de un ayuntamiento y
otras que sirven como conexión de una estación base para controlar una red 5G
nacional.

Red de área metropolitana (MAN)

Una red de área metropolitana (Metropolitan Area Network, MAN) funciona como
una red WAN, pero para una zona geográfica determinada. Es decir, una red MAN
conecta varias redes LAN de una zona concreta. Por tanto, la distancia de la red MAN
será superior a la LAN, pero inferior a la WAN
 Red de área global (GAN)

La red de área global (Global Area Network, GAN) se usa para vincular redes
WAN. Como el propio nombre indica, la distancia que abarca este tipo de red es global.
De esta forma, una empresa que opera a nivel internacional puede conectar varias
redes WAN. Las redes GAN pueden funcionar agrupando los cables de fibra
submarinos de las redes WAN que van a conectar o a través de conexión por satélite.

Red privada virtual (VPN)

La red privada virtual (Virtual Private Network, VPN) permite hacer una extensión
segura de una red física a través de una red pública o compartida. La forma más
común de establecer esta extensión es usando el internet. Esta forma de extender una
red permite que los usuarios envíen y reciban datos a través de redes compartidas o
públicas como si sus dispositivos informáticos estuvieran directamente conectados a la
red privada de la empresa.

Tecnología de redes basada en transmisión

Esta clasificación se centra en la forma en la que se transmite la información

entre los nodos. Esta clasificación se divide en 2 grupos:

La conexión multipunto

En una conexión multipunto, los diferentes nodos de la red se conectan a un

medio común. En este caso, la información de origen se transmite al medio común
llegando a todos los nodos pero sólo pudiendo ser comprendida por el nodo de destino.

La conexión de punto a punto

En una conexión de punto a punto, los diferentes nodos de la red están

directamente conectados entre sí. En algunos casos, este tipo de conexión requiere
nodos intermedios para que se pueda enrutar la información hasta el nodo de destino.
 ESCALA LOGARÍTMICA

Una escala logarítmica es una escala de medida que utiliza el logaritmo

de una cantidad física en lugar de la propia cantidad. Un ejemplo sencillo de
escala logarítmica muestra divisiones igualmente espaciadas en el eje vertical
de un gráfico marcadas con 1, 10, 100, 1000, …, en lugar de 0, 1, 2, 3.

Las escalas logarítmicas resultan útiles cuando los datos que se

visualizan se presentan muy dispersos en una amplia gama de valores.

● Decibelio (dB)
Si y son dos potencias, su relación expresada en decibelios
es:

Para el intercambio internacional de informaciones sobre las

mediciones de transmisión en línea y para la especificación internacional
de los límites de esos valores, la única expresión logarítmica es el
decibelio.
● Neperio (Np)
El neperio sirve para expresar la relación de dos magnitudes de
campo. como una tensión o una corriente, cuyo cuadrado es proporcional
a una potencia mediante el logaritmo neperiano de esta relación

Comúnmente usado para cálculos científicos y teóricos en los que

se expresan relaciones en forma de logaritmos neperianos, se utiliza
siempre el neperio
● Nivel (L)
Es la comparación de una magnitud con otra de referencia, en
escala logarítmica

nivel de (con relación a ).

El nivel de la magnitud puede escribirse como
por ejemplo cuando se afirma que el nivel de una potencia dada, , está
por encima de la referencia de entonces:

El símbolo sin más debe utilizarse para designar una relación

entre dos potencias (Ej: Ganancia = 10dB)
El símbolo seguido de información adicional expresa un nivel
absoluto de potencia, con respecto a un valor de referencia que figura
entre paréntesis.

algunos casos
➔ se escribe de manera abreviada
➔ se escribe de manera abreviada
➔ se escribe de manera abreviada
➔ se escribe de manera abreviada
algunas relaciones:
➔
➔
➔

Cuando se expresan niveles de potencia en , es necesario

especificar las unidades de referencia utilizadas en las abreviaturas
 anteriores. Así, si se se expresa que el nivel de potencia en un punto de
un circuito es de por ejemplo , tal designación es errónea, ya que no
se puede saberse a qué valor de potencia están referenciados esos
, de esta manera la designación en solo puede emplearse para
cuando se refiere a magnitudes adimensionales, por ejemplo una
ganancia.

Relaciones logaritmos de Voltaje

● misma impedancia

● impedancia diferentes
Usado particularmente en telefonía, el voltaje de referencia se
estipula sobre una resistencia de . Así, se define el nivel de ,
como el correspondiente a 1 voltio sobre una carga de .

Ejemplo de escala

Terahertz wave atmospheric power attenuation for temperature T= 20 °C and water

vapor density at sea level. Left and right plots shows linear and
logarithmic scale, respectively
CLASIFICACIÓN DE LAS BANDAS DE RF, RANGO Y SUS DIVERSOS USOS Y
UTILIDADES EN LAS DIFERENTES BANDAS DE FRECUENCIA.

El espectro se divide en bandas de frecuencias que se designan por

números enteros, en orden creciente. Las bandas de frecuencias constituyen el
agrupamiento o conjunto de ondas radioeléctricas con límite superior e inferior
definidos convencionalmente.
 INSTITUCIONES Y ORGANIZACIONES NACIONALES E INTERNACIONALES
QUE SE ENCARGAN DE LA CREACIÓN DE LOS ESTÁNDARES, NORMAS Y
QUE POR ENDE REGULAN LOS DIFERENTES SERVICIOS DE
TELECOMUNICACIONES PARA LAS DIFERENTES REGIONES DEL
PLANETA.

La Unión Internacional de Telecomunicaciones (UIT) es el organismo

especializado en telecomunicaciones de la Organización de las Naciones Unidas
(ONU), encargado de regular las telecomunicaciones a nivel internacional entre
las distintas administraciones y empresas operadoras. Su sede se encuentra en
la ciudad de Ginebra (Suiza).

Algunas funciones de la UIT

● Desarrolla estándares que facilitan la interconexión eficaz de las infraestructuras de
comunicación nacionales con las redes globales, permitiendo un perfecto intercambio
de información, ya sean datos, faxes o simples llamadas de teléfono, desde cualquier
país;
● Trabaja para integrar nuevas tecnologías en la red de telecomunicaciones global, para
fomentar el desarrollo de nuevas aplicaciones tales como Internet, el correo electrónico
y los servicios multimedia;
● Gestiona el reparto del espectro de frecuencias radioeléctricas y de las órbitas de los
satélites, recursos naturales limitados utilizados por una amplia gama de equipos
incluidos los teléfonos móviles, las radios y televisiones, los sistemas de comunicación
por satélite, los sistemas de seguridad por navegación aérea y marítima, así como por
los sistemas informáticos sin cable;
● Se esfuerza por mejorar la accesibilidad a las telecomunicaciones en el mundo en
desarrollo a través del asesoramiento, la asistencia técnica, la dirección de proyectos,
los programas de formación y recursos para la información, y fomentando las
agrupaciones entre las empresas de telecomunicaciones, los organismos de
financiación y las organizaciones privadas;
● Engloba a 193 países miembros y unas setecientas entidades del sector privado, que
trabajan juntos para desarrollar sistemas de telecomunicaciones mejores y más
asequibles, y para ponerlos a disposición del mayor número posible de personas.
La Comisión Interamericana de Telecomunicaciones (CITEL) es una entidad de la
Organización de Estados Americanos (OEA) que se centra en la promoción del
desarrollo de las telecomunicaciones/Tecnologías de la información y la comunicación
(TIC) en las Américas.

La Comisión Nacional de Telecomunicaciones (CONATEL) es el organismo del

estado venezolano que ejerce la regulación, supervisión y control sobre las
telecomunicaciones.
 MEDIOS DE TRANSMISIÓN

El medio de transmisión es el camino físico entre el transmisor y el receptor.

Cualquier medio físico que pueda transportar información en forma de señales
electromagnéticas se puede utilizar en las redes de datos como un medio de
transmisión.

En telecomunicaciones, los medios de transmisión pueden clasificarse en:

● Medios guiados: Donde los cables son los encargados de la conducción de las
señales desde un extremo al otro. Las principales características de los medios
guiados son:

○ Tipo de conductor utilizado

○ La velocidad máxima de transmisión
○ Las distancias máximas que puede ofrecer entre repetidores
○ La inmunidad frente a interferencias electromagnéticas
○ La facilidad de instalación

● Medios no guiados: En la cual la transmisión y la recepción de información se

lleva a cabo a través de antenas. A la hora de transmitir, la antena irradia
energía electromagnética en el medio. Por el contrario, en la recepción la antena
capta las ondas electromagnéticas del medio que la rodea. Para las
transmisiones no guiadas, la configuración puede ser:

○ Direccional, en la que la antena transmisora emite la energía

electromagnética concentrándose en un haz, por lo que las antenas
emisora y receptora deben estar alineadas.
○ Omnidireccional, en la que la radiación se hace de manera dispersa,
emitiendo en todas direcciones, pudiendo la señal ser recibida por varias
antenas.

La transmisión de datos a través de medios no guiados añade problemas

adicionales, provocados por la reflexión que sufre la señal en los distintos
obstáculos existentes en el medio. Resultando más importante el
espectro de frecuencias de la señal transmitida que el propio medio de
transmisión en sí mismo.
 MODULACIÓN

La modulación consiste en un conjunto de técnicas que se usan para transportar

información sobre una onda portadora, típicamente una onda sinusoidal. Dependiendo
de la naturaleza de la señal que contiene la información (señal moduladora), puede ser:

● Modulación Analógica:

○ Modulación en amplitud (AM): Variación de la amplitud de la señal

transmitida en relación con la información que se envía.

Ilustración de modulación en AM

○ Modulación en frecuencia (FM): Variación de la amplitud de la señal

transmitida en relación con la información que se envía
 Modulación en FM

● Modulación Digital

○ Modulación por desplazamiento de amplitud (ASK): Se representan

los datos digitales como variaciones de amplitud de la onda portadora en
función de los datos a enviar.

Señales dentro de la modulación ASK

○ Modulación por desplazamiento de Frecuencia (FSK): Utilizando dos

o más frecuencias diferentes para cada símbolo. La señal moduladora
 solo varía entre dos valores de tensión discretos formando un tren de
pulsos donde uno representa un "1" o "marca" y el otro representa el "0" o
"espacio".

Señales dentro de la modulación ASK

○ Modulación por desplazamiento de fase (PSK): Consiste en hacer

variar la fase de la portadora entre un número determinado de valores
discretos.

○ Modulación de amplitud en cuadratura (QAM): transporta dos señales

independientes, mediante la modulación, tanto en amplitud como en
fase,de una señal portadora. En su versión digital tiene como entrada un
flujo de datos binarios, el cual es dividido en grupos de tantos bits como
se requieran para generar N estados de modulación, de allí que se hable
de N-QAM.
 Constelaciones de datos en una modulación 4-QAM

● Diferencias entre Modulación Analógica y Digital (Cuadro Comparativo)

MODULACIÓN DIGITAL ANALOGICA

Vulnerabilidad al ruido Baja Alta

Valores permitidos Número limitado Cualquiera dentro del

rango

Dificultad de realizar Baja Alta

operaciones

Variación con el tiempo Discreta Continua

Flexibilidad Alta Baja

 CANAL DE TRANSMISIÓN

Un canal es el medio de comunicación por el que pasan las señales portadoras

de información que pretende intercambiar emisor y receptor, Es muy común
referenciarlo como canal de datos, normalmente el canal es el aire en la transmisión
oral, aunque también está el lenguaje de señas, que también es un canal de
comunicación, como la transmisión escrita. Es frecuente identificarlo también como
canal de datos.

● Capacidad del canal

La capacidad de canal es la cantidad de información que puede ser

relativamente transmitida sobre canales de comunicación. La capacidad del
canal se mide en bits por segundo (bps) y depende de su ancho de banda y de
la relación S/N (Relación señal/ruido). La capacidad del canal limita la cantidad
de información (se denomina régimen binario y se mide en bits por segundo,
bps) que puede transmitir la señal que se envía a través de él.

● Ancho de banda

Para señales analógicas, el ancho de banda es la longitud de la extensión

de frecuencias, medida en hercios (Hz), en la que se concentra la mayor
potencia de la señal.
 Generalmente el término ancho de banda es confundido con velocidad de
transmisión de datos, que es la velocidad de dígitos binarios transmitidos y se da
en bits por segundo (bps).

● Relación señal/ruido: Se define como la proporción existente entre la potencia

de la señal que se transmite y la potencia del ruido que la corrompe. Este
margen es medido en decibelios.

● Perturbaciones en la señal.

○ Ruido: Son todas las señales que se agregan a la señal transmitida en el

sistema de transmisión y que son indeseables.

■ Ruido de Intermodulación: Debido a la aparición de señales de

distintas frecuencias en el mismo medio de transmisión.

■ Diafonía: Se origina por acoplamientos no deseados entre las

líneas que transportan las señales. Ejemplo: Al usar el teléfono y
escuchar otra conversación.

■ Ruido Impulsivo: Es no continuo y está constituido por picos o

pulsos de corta duración y amplitud grande. Se generan por gran
 diversidad de causas como por ejemplo, perturbaciones
electromagnéticas producidas por tormentas electromagnéticas,
fallos y defectos en los sistemas de comunicación.

○ Atenuación: Se define como la pérdida de potencia sufrida por la señal al

transitar por cualquier medio de transmisión.

○ Distorsión por Retardo: Ocurre cuando una señal se retrasa más a

ciertas frecuencias que a otras. Si un método de transmisión de datos
comprende datos transmitidos a dos frecuencias distintas, los bits
transmitidos a una frecuencia pueden viajar ligeramente más rápido que
los transmitidos en la otra.
 REPRESENTACIÓN DE MENSAJES MEDIANTE PULSOS

Existen muchos métodos diferentes para convertir información en forma de

pulsos, para transferir pulsos de una fuente a un destino. A éstos métodos los
llamamos modulación de pulsos. Los cuatro métodos predominantes son modulación
de ancho del pulso (PWM), modulación de posición del pulso (PPM), modulación de
amplitud de pulsos (PAM) y modulación de pulsos codificados (PCM). La modulación
de pulsos puede ser analógica, abarcando la PAM, la PWM y la PPM, o puede ser
digital, incluyendo la PCM.

Las señales de pulso modulado, como PAM, PWM y PPM, no son transmitidas
directamente, pero la mayoría de las veces son usadas para modular la frecuencia de
una portadora analógica. Sin embargo, las señales PCM o DM, las cuales son códigos
digitales verdaderos, pueden ser transmitidas mediante métodos de computadora
digital.

● Modulación por ancho de pulsos (PWM, pulse-width modulation): Técnica

en la que se modifica el ciclo de trabajo de una señal periódica (una senoidal o
una cuadrada, por ejemplo), ya sea para transmitir información a través de un
canal de comunicaciones o para controlar la cantidad de energía que se envía a
una carga.

El ciclo de trabajo de una señal periódica es el ancho relativo de su parte

positiva en relación con el período. Expresado matemáticamente:
 Dentro de las aplicaciones en telecomunicaciones, para un sistema
digital, es relativamente fácil medir cuánto dura una onda cuadrada. Sin
embargo, si no se tiene un conversor analógico digital no se puede obtener
información de un valor analógico, ya que sólo se puede detectar si hay una
determinada tensión, 0 o 5 voltios por ejemplo (valores digitales de 0 y 1), con
una cierta tolerancia, pero no puede medirse un valor analógico. Sin embargo, el
PWM en conjunción con un oscilador digital, un contador y una puerta AND
como puerta de paso, podrían fácilmente implementar un ADC.

Señal moduladora (en azul) vs. señal modulada en una modulación PWM

● Modulación por Posición de Pulso (PPM): En donde la Amplitud y el ancho

son fijos y la posición es variable, es un tipo de modulación en la cual una
palabra de M bits es codificada por la transmisión de un único pulso que puede
encontrarse en alguna de las 2^M=N posiciones posibles, donde N corresponde
al tipo de modulación PPM (N-PPM). Si esto se repite cada X segundos (tiempo
de símbolo), la tasa de transmisión es de M/X bits por segundo. Este tipo de
modulación se usa principalmente en sistemas de comunicación óptica, donde
tiende a haber poca o ningún tipo de interferencia por caminos múltiples.
 Modulación PPM

Una de las principales dificultades en la implementación de esta técnica

es que el receptor debe estar debidamente sincronizado para poder alinear el
reloj local con el inicio de cada símbolo. Por este motivo, se implementa
usualmente de manera diferencial, como Modulación por Posición de Pulso
Diferencial, donde la posición de cada pulso es elegida en función del pulso
anterior, y de esta manera, el receptor sólo debe medir la diferencia de tiempo
entre la llegada de los sucesivos pulsos. Con este tipo de modulación, un error
en el reloj local se podría propagar sólo a la medición de dos pulsos adyacentes,
en vez de a toda la transmisión.

Dejando de lado las cuestiones relativas a la sincronización del receptor,

la principal desventaja de la PPM es que es de por sí muy sensible a la
interferencia por caminos múltiples que surge en canales con desvanecimientos
selectivos en frecuencia, donde la señal en el receptor contiene ecos de los
pulsos transmitidos. Dado que la información está codificada en el tiempo de
llegada, ya sea de manera diferencial o relativa a un reloj común, la presencia de
estos ecos hace que sea extremadamente difícil, sino imposible, poder
determinar con precisión la posición correcta del pulso transmitido.

● Modulación por amplitud de pulsos (PAM): Técnica de modulación de

señales analógicas donde el desfase y la frecuencia de la señal quedan fijas y la
amplitud es la que varía. Dichas amplitudes pueden ser reales o complejas. Si
se representan las amplitudes en el plano complejo se tienen las denominadas
constelaciones de señal. En función del número de símbolos o amplitudes
posibles se llama a la modulación N-PAM. Así, se tiene 2 PAM, 4 PAM, 260
 PAM, etc. De la correcta elección de los puntos de la constelación (amplitudes)
depende la inmunidad al ruido (distancia entre puntos) o la energía por bit
(distancia al origen).

Modulacion PAM

La modulación por amplitud de pulsos es ineficaz en comunicaciones

debido a que aunque traduzca la forma actual de la onda a una serie de pulsos,
siguen teniendo la amplitud de pulsos todavía señal analógica y no digital. Para
hacerlos digitales, se deben de modificar usando modulación de código de pulso
(PCM). La transmisión de las señales moduladas por amplitud de pulsos impone
condiciones severas respecto a las respuestas en magnitud y fase del sistema, a
causa de la corta duración de los pulsos. Por otra parte, el comportamiento de
un sistema PAM respecto al ruido nunca puede ser superior al de transmisión en
banda base.

● Modulación por impulsos codificados (MIC o PCM por las siglas en inglés
de Pulse Code Modulation):

Es un procedimiento de modulación utilizado para transformar una señal

analógica en una secuencia de bits (señal digital), método inventado por el
ingeniero británico Alec Reeves en 1937 y que es la forma estándar de audio
digital en computadoras, discos compactos, telefonía digital y otras aplicaciones
similares (siendo así, el procedimiento para la digitalización de la voz). En un
flujo MIC la amplitud de una señal analógica es muestreada regularmente en
intervalos uniformes, y cada muestra es cuantizada al valor más cercano dentro
de un rango de pasos digitales.

La modulación lineal por impulsos codificados (MLIC o LPCM por las

siglas en inglés de Linear Pulse Code Modulation) es un tipo específico de MIC
en la cual los niveles de cuantificación digital son linealmente uniformes. Esto
contrasta con las codificaciones de MIC en las cuales los niveles de
cuantificación varían como función de la amplitud de la señal muestreada.
Aunque MIC es un término general, es a menudo usado para describir señales
codificadas de manera lineal como en MLIC.

Los flujos de MIC tienen propiedades básicas que determinan su fidelidad

a la señal analógica original: la frecuencia de muestreo, es decir, el número de
veces por segundo que se tomen las muestras; y la profundidad de bit, que
determina el número de posibles valores digitales que puede tomar cada
muestra.

Figura 1 de modulación PCM (Proceso de muestreo y codificación cuantificación

de una onda senoidal en código MIC de 4-bits)
 En la Figura 1, una onda senoidal (en rojo) es muestreada y cuantificada
en MIC. Se toman las muestras a intervalos de tiempo regulares, mostrados
como líneas verticales de color gris. Para cada muestra, es elegido uno de los
posibles valores (en el "eje y") mediante determinado algoritmo. Esto produce
una representación totalmente discreta de la señal de entrada (puntos azules)
que se puede codificar fácilmente como datos digitales para el almacenamiento
o la manipulación posteriores.

El proceso de MIC es comúnmente implementado en un solo circuito

integrado generalmente conocido como convertidor de analógico a digital (ADC).

El procedimiento de la modulación PCM se divide en:

○ Muestreo

Es el proceso que consiste en tomar muestras (medidas) del valor

de la señal, n veces por segundo, lo que representa n niveles de tensión
en un segundo.

Para un canal telefónico de voz, es suficiente tomar 8.000

muestras por segundo, es decir, una muestra cada 125 μs, ya que según
el teorema de muestreo, al tomar muestras de una señal eléctrica con una
frecuencia que sea el doble de la frecuencia máxima de la señal, dichas
muestras contendrán toda la información necesaria para reconstruir la
señal original. Como en este caso, la frecuencia de muestreo es de 8 kHz,
sería posible transmitir hasta 4 kHz, suficientes por tanto para el canal
telefónico de voz, donde la frecuencia más alta transmitida es de 3,4 kHz.
 Muestreo de una señal

○ Cuantificación

Es el proceso mediante el cual se asigna un determinado valor

discreto a cada uno de los niveles de tensión obtenidos en el muestreo.
En el muestreo de conversaciones telefónicas, las muestras pueden tener
un infinito número de valores en la gama de intensidad de la voz, gama
que en un canal telefónico es de aproximadamente 60 dB. Con el fin de
simplificar el proceso, lo que se hace es aproximar al valor más cercano
de una serie de valores predeterminados.

Debido a esto, la señal digital que resulta tras la cuantificación es

diferente a la señal eléctrica analógica que la originó y esto se conoce
como Error de cuantificación. Se interpreta como un ruido añadido a la
señal tras el proceso de decodificación digital. Si este ruido de
cuantificación se mantiene por debajo del ruido analógico de la señal a
cuantificar (que siempre existe), el proceso no tendrá ninguna
consecuencia sobre la señal de interés.

○ Codificación

En la codificación, a cada nivel de cuantificación se le asigna un

código binario distinto. En telefonía, la señal analógica vocal con un
ancho de banda de 4kHz se convierte en una señal digital de 64 kbps,
cifra que se obtiene multiplicando la frecuencia de muestreo (2 x 4 kHz)
 por 8 bits de los que consta cada muestra. Para transmitir varios canales
de voz, se usa la transmisión plesiócrona, en la cual podrían intercalarse
otras 29 señales adicionales, si se usa el formato de transmisión digital
E1. Se transmiten, así, 32 x 64 kbps = 2048 kbps (30 canales para
señales de voz, uno para señalización y otro para sincronismo).

Proceso de codificación en PCM para una palabra de 3 bits

MODOS DE CONMUTACIÓN

La Conmutación se considera como la acción de establecer una vía, un camino,

de extremo a extremo entre dos puntos, un emisor (Tx) y un receptor (Rx) a través de
nodos o equipos de transmisión. La conmutación permite la entrega de la señal desde
el origen hasta el destino requerido. Puede realizarse de dos formas:

● Conmutación de circuitos

La conmutación de circuitos es un tipo de conexión que realizan los

diferentes nodos de una red para lograr un camino apropiado para conectar dos
usuarios de una red de telecomunicaciones. A diferencia de lo que ocurre en la
conmutación de paquetes, en este tipo de conmutación se establece un canal de
comunicaciones dedicado entre dos estaciones. Se reservan recursos de
transmisión y de conmutación de la red para su uso exclusivo en el circuito
durante la conexión. Ésta es transparente: una vez establecida parece como si
los dispositivos estuvieran realmente conectados.

Representación de la conmutación por circuitos

La comunicación por conmutación de circuitos implica tres fases: el

establecimiento del circuito, la transferencia de datos y la desconexión del
circuito. Una vez que el camino entre el origen y el destino queda fijado, queda
reservado un ancho de banda fijo hasta que la comunicación se termine. Para
comunicarse con otro destino, el origen debe primero finalizar la conexión
establecida. Los nodos deben tener capacidad de conmutación y de canal
suficiente como para gestionar las conexión solicitada; los conmutadores deben
contar con la inteligencia necesaria para realizar estas reservas y establecer una
ruta a través de la red.

El ejemplo más conocido de este tipo de conexión es la Red Telefónica

Conmutada.
○ Ventajas

■ Acaparamiento de recursos. Los nodos que intervienen en la

comunicación disponen en exclusiva del circuito establecido
mientras dura la sesión.

■ No hay contención. Una vez que se ha establecido el circuito las

partes pueden comunicarse a la máxima velocidad que permita el
medio, sin compartir el ancho de banda ni el tiempo de uso.

■ El circuito es fijo. Dado que se dedica un circuito físico

específicamente para esa sesión de comunicación, una vez
establecido el circuito no hay pérdidas de tiempo calculando y
tomando decisiones de encaminamiento en los nodos intermedios.
Cada nodo intermedio tiene una sola ruta para los paquetes
entrantes y salientes que pertenecen a una sesión específica.

■ Simplicidad en la gestión de los nodos intermedios. Una vez

que se ha establecido el circuito físico, no hay que tomar más
decisiones para encaminar los datos entre el origen y el destino.

○ Desventajas

■ La transmisión no se realiza en tiempo real, no es adecuado

para comunicación de voz y video.

■ Retraso en el inicio de la comunicación. Se necesita un tiempo

para realizar la conexión, lo que conlleva un retraso en la
transmisión de la información.
 ■ Acaparamiento (bloqueo) de recursos. No se aprovecha el
circuito en los instantes de tiempo en que no hay transmisión entre
las partes. Se desperdicia ancho de banda mientras las partes no
están comunicándose.

■ El circuito es fijo. No se reajusta la ruta de comunicación,

adaptándola en cada posible instante al camino de menor costo
entre los nodos. Una vez que se ha establecido el circuito, no se
aprovechan los posibles caminos alternativos con menor coste que
puedan surgir durante la sesión.

■ Poco tolerante a fallos. Si un nodo intermedio falla, todo el

circuito se viene abajo. Hay que volver a establecer conexiones
desde el principio.

● Conmutación de paquetes

Un paquete es un grupo de información que consta de dos partes: los

datos propiamente dichos y la información de control, que indica la ruta a seguir
a lo largo de la red hasta el destino del paquete. La conmutación de paquetes es
un método de agrupar los datos transmitidos a través de una red digital en
paquetes. Los datos en el encabezado son utilizados por el hardware de red
para dirigir el paquete a su destino donde la carga útil es extraída y utilizada por
el software de la aplicación. La conmutación de paquetes es la base principal de
las comunicaciones de datos en redes informáticas de todo el mundo.

○ Los paquetes forman una cola y se transmiten.

○ Permiten la conversión en la velocidad de los datos.

 ○ La red puede seguir aceptando datos aunque la transmisión de datos sea
lenta.

○ Existe la posibilidad de manejar prioridades (si un grupo de información

es más importante que los otros, será transmitido antes que dichos otros).

Existen varios modos de conmutación, por paquetes:

○ Circuito virtual: Cada paquete se encamina por el mismo circuito virtual

que los anteriores, por lo que, se controla y asegura el orden de llegada
de los paquetes a destino. Existen 2 tipos:

■ PVC (Permanent Virtual Circuit, Circuito Virtual Permanente):

se establece un único camino para todos los envíos.

■ SVC (Switched Virtual Circuit, Circuito Virtual Conmutado): se

establece un nuevo camino en el siguiente envío.

○ Datagrama: Cada paquete se encamina de manera independiente de los

demás, por lo que, la red no puede controlar el camino seguido por los
paquetes, ni asegurar el orden de llegada a destino.

El uso más conocido de conmutación de paquetes es Internet y la

mayoría de las redes de área local. Internet es implementado por Internet
Protocol Suite utilizando una variedad de tecnologías Link Layer. Por ejemplo,
Ethernet y Frame Relay son comunes. Las tecnologías de telefonía móvil más
nuevas (por ejemplo, GPRS, i-mode) también usan conmutación de paquetes.
○ Ventajas

■ Si hay error de comunicación, se retransmite una cantidad de

datos aún menor que en el caso de mensajes.
 ■ En caso de error en un paquete, solo se reenvía ese paquete, sin
afectar a los demás que llegaron sin error.

■ Comunicación interactiva. Al limitar el tamaño máximo del

paquete, se asegura que ningún usuario pueda monopolizar una
línea de transmisión durante mucho tiempo (microsegundos), por lo
que las redes de conmutación de paquetes pueden manejar tráfico
interactivo.

■ Aumenta la flexibilidad y rentabilidad de la red.

■ Se puede alterar sobre la marcha el camino seguido por una

comunicación (por ejemplo, en caso de avería de uno o más
routers).

■ Se pueden asignar prioridades a los paquetes de una

determinada comunicación. Así, un nodo puede seleccionar, de
entre su cola de paquetes en espera de ser transmitidos, aquellos
que tienen mayor prioridad.

○ Desventajas

■ Mayor complejidad en los equipos de conmutación intermedios,

que necesitan mayor velocidad y capacidad de cálculo para
determinar la ruta adecuada en cada paquete.

■ Duplicidad de paquetes. Si un paquete tarda demasiado en llegar

a su destino, el host receptor(destino) no enviará el acuse de
recibo al emisor, por el cual el host emisor al no recibir un acuse de
recibo por parte del receptor este volverá a retransmitir los últimos
 paquetes del cual no recibió el acuse, pudiendo haber redundancia
de datos.

■ Si los cálculos de encaminamiento representan un porcentaje

apreciable del tiempo de transmisión, el rendimiento del canal
(información útil/información transmitida) disminuye.
 REDES DE TELEFONÍA

Una red telefónica es una red de telecomunicaciones utilizada para llamadas

telefónicas entre dos o más partes. Hay varios tipos diferentes de redes de telefonía:

● Una red de líneas fijas, donde los teléfonos deben estar conectados
directamente a una central telefónica. Esto se conoce como la red telefónica
pública conmutada o PSTN.

● Una red inalámbrica en la que los teléfonos son móviles y pueden moverse en
cualquier lugar dentro del área de cobertura.

● Una red privada, donde un grupo cerrado de teléfonos están conectados

principalmente el uno al otro y usan una puerta de entrada para alcanzar el
mundo exterior. Esto se utiliza generalmente en el interior de las empresas y los
centros de llamadas y se denomina centralita privada (PBX).

Dentro de las redes de telefonía, según la naturaleza de las líneas, se puede

encontrar:

● Líneas analógicas

Estas líneas pertenecen a la Red de telefonía conmutada (RTC o RTBC)

y básicamente están pensadas para transmisión de voz, aunque pueden
también transportar datos, por ejemplo en el caso del fax o de la conexión a
Internet ADSL. Se basa en un cable de dos hilos finos de cobre por el cual se
transmite una señal eléctrica que se convierte en ondas de sonido. Estas ondas
son las que transmiten la voz cuando hablamos por teléfono.
 ○ Características:

■ Permiten una sola comunicación por línea contratada

■ Mayoritariamente utilizada en el mercado residencial

■ Cada línea va bajo un número identificador, o DDI geográfico

● Líneas digitales

Se trata de un estándar por el cual diversas comunicaciones pueden

transmitirse en formato digital (unos y ceros) a la vez a través de los cables de
teléfono tradicionales (el par de cobre tradicional). Forma parte de la Red Digital
de Servicios Integrados (RDSI o ISDN en inglés), y se basa en un protocolo
digital que permite proporcionar una amplia gama de servicios, tanto de voz
como de teleservicios y otros tipos. Esta tecnología permite una mayor
capacidad de transmisión, donde voz y datos pueden viajar a la vez. En general
tiene una capacidad de 128 kbps tanto para subida como para bajada y de aquí
salen los dos canales de voz de 64kbps.

○ Características de una línea RDSI:

■ Las líneas RDSI (BRI), permiten 2 comunicaciones simultáneas a

través de 2 canales de 64 Kbps, para voz o datos.
■ Cada canal supone una numeración (DDI) con la que nos pueden
llamar y emitir llamadas, sin embargo se suele configurar en
centralita para usar uno principal para identificarse en las llamadas
salientes, o saltar a otros números en la recepción de llamadas si
el principal está comunicando.
 ■ Las líneas RDSI (PRI), permiten hasta 30 comunicaciones
simultáneas a través de 30 canales de 64 Kbps, para voz o datos.
■ Mayoritariamente utilizada en el mercado empresarial.
■ Mayor calidad de sonido que las analógicas (codec G-711) ya que
no hay ruidos ni interferencias.

También existen las líneas IP, las cuales no son más que canales de voz
donde la llamada se transmite por la red de Internet, conectando un dispositivo
SIP o centralita con el proveedor VoIP. En general se usa el estándar SIP para
las llamadas VoIP y el número de canales es tan grande como nos permita el
ancho de banda y nos ofrezca nuestro proveedor de telefonía VoIP. No existen
por tanto líneas físicas IP, sino que son las conexiones de datos (fibra óptica,
ADSL, LAN…) que nos permiten realizar este tipo de llamadas.

○ Características de una línea IP:

■ No dependemos de líneas físicas sino de una infraestructura de

red, por lo que prácticamente no hay limitaciones en la cantidad de
conversaciones simultáneas
■ Los números de teléfono se alojan en la nube de nuestro operador
de telecomunicaciones. Podemos usar tantos números como
queramos contratar, y del lugar geográfico que queramos
(conforme normativas y disponibilidad). Así, podemos usar una
línea IP con un smartphone, estando en cualquier parte del mundo,
y usar múltiples números de contacto (Barcelona, París, Madrid…).
■ Al no depender de unas líneas físicas podemos crear una red
uniendo múltiples ubicaciones. Es una ventaja importante para que
redes de tiendas o delegaciones estén interconectadas y bajo un
número de cabecera único.
■ Podemos conseguir una calidad HD en las llamadas según el
operador y equipos que tengamos.
