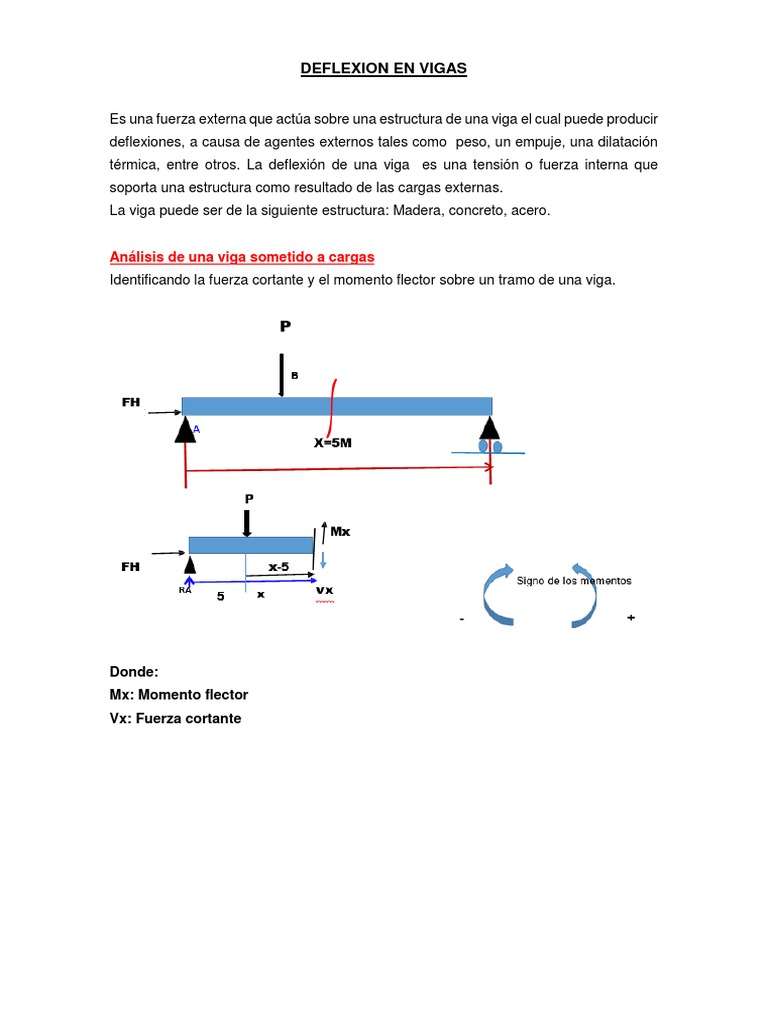

DEFLEXION EN VIGAS

Es una fuerza externa que actúa sobre una estructura de una viga el cual puede producir
deflexiones, a causa de agentes externos tales como peso, un empuje, una dilatación
térmica, entre otros. La deflexión de una viga es una tensión o fuerza interna que
soporta una estructura como resultado de las cargas externas.
La viga puede ser de la siguiente estructura: Madera, concreto, acero.

Análisis de una viga sometido a cargas

Identificando la fuerza cortante y el momento flector sobre un tramo de una viga.

Donde:
Mx: Momento flector
Vx: Fuerza cortante
Identificando la fuerza cortante y el momento flector en el tramo AB, con 0<=X<=5

TRAMO AB FORMULA DEL MOMENTO DE UNA FUERZA=F.D

DISTANCIA=X

∑FV=0
-P+RA-Vx=0
-P + RA=Vx
RA -P=Vx….(valor de la fuerza cortante)

∑MX=0
-RA(X)+ P(x)+Mx=0
Mx=RA(X)-P(X) ……(Valor del momento flector)

Valor de los centroides de las siguientes figuras

Triangulo rectángulo Rectangulo

Grados para los diagramas de fuerza cortante y momento flector.

Para ello consideramos la siguiente viga con una carga puntual.
 EJERCICIOS

1. PARA LA SIUIENTE VIGA, SE PIDE DIBUJAR EL DIAGRAMA DE FUERZA CORTANTE

(DFC) Y MOMENTO FLECTOR (DMF)

Solución.

Para encontrar el valor de la fuerza RB, vamos a tomar el momento con respecto al punto
A

∑ Ma=0 (puntos ABC)

-3Tn.m + 2m(RB)=0

2mRB=3Tn.m

RB=3/2=1.5Tn

∑ FV=0

-4Tn+RB-16Tn+RD=0

-4Tn + 1.5Tn-16Tn+RD=0

RD=18.5Tn

Realizando el corte imaginario tramo AB de la viga

Tramo: AB

0<=X<=2
∑ FV=0
-4Tn –Vx=0
-4Tn=Vx
∑ Mx=0

4Tn(x) + Mx=0
Mx=-4Tn(x)……(1)

Reemplazando el valor de X en la ecuación (1)

Si X=0
Mx=-4Tn(0)=0
Si X=2
Mx=-4Tn(2m)=-8Tn.m

Realizando el corte imaginario tramo BC de la viga

Tramo: BC
2<=X<=5

∑ FV=0
-4Tn +RB-Vx=0
-4Tn + 1.5Tn=Vx
1.5Tn-4 = VX
-2.5=Vx

∑ Mx=0
4(x)-3+RB(X-2)+Mx=0
4(x)-3+1.5(x-2)+Mx=0
Mx=-4(x)+3-1.5(x-2)

Si X=2
Mx=-4(2)+3-1.5(2-2)
Mx=-8 + 3
Mx=-5

Si X=5
Mx=-4(5)+3-1.5(5-2)
Mx=-20 + 3 -1.5(3)
Mx=-17-4.5
Mx=-21.5
Tramo: CD
5<=X<=9

Análisis en el tercer
tramo: Tramo : CD

5<=X<=9
∑ FV=0

-4 + 1.5 -4(X-5)-Vx=0

-2.5-4(x-5)=Vx

Si X=5

-2.5 -4(5-5)=Vx

Vx=-2.5

Si X=9

-2.5-4(9-5)=Vx

-2.5-4(4)=Vx

-18.5=Vx

∑Mx=0

4x-3-RB(3+X-5)+4(X-5)/2(X-5)+Mx=0

4x-3-1.5(x-2)+4(x-5)/2(x-5)+Mx=0

4x-3-1.5(x-2)+2(x-5)2 + Mx=0
Mx=-4x+3+1.5(x-2)-2(x-5)2
Si X=5

Mx=-4(5)+ 3+1.5(5-2)-2(5-5)2

Mx=-20 + 3+1.5(3)

Mx=-12.5

Si X=9

Mx=-4x+3+1.5(x-2)-2(x-5)2

Mx=-4(9)+3+1.5(9-2)-2(9-5)2

Mx= -36 + 3+10.5 – 2(4)2

Mx=-36+13.5-32

Mx=-54.5
GRAFICANDO EL DIAGRAMA DE FUERZA CORTANTE Y MOMENTO FLECTO.
