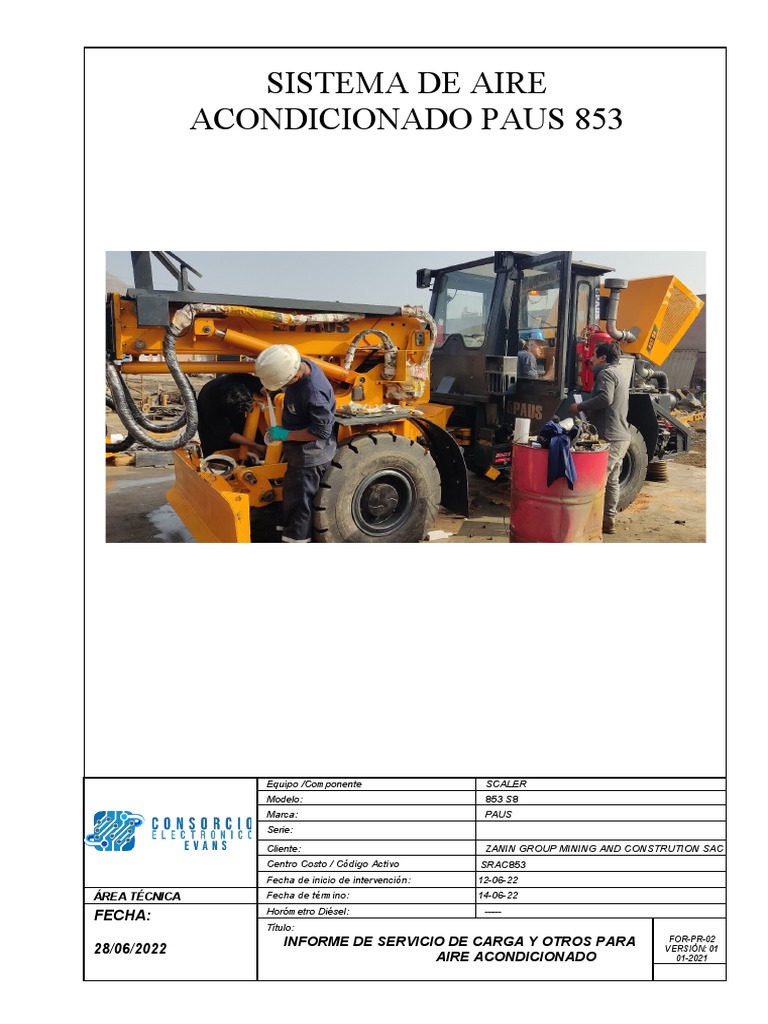

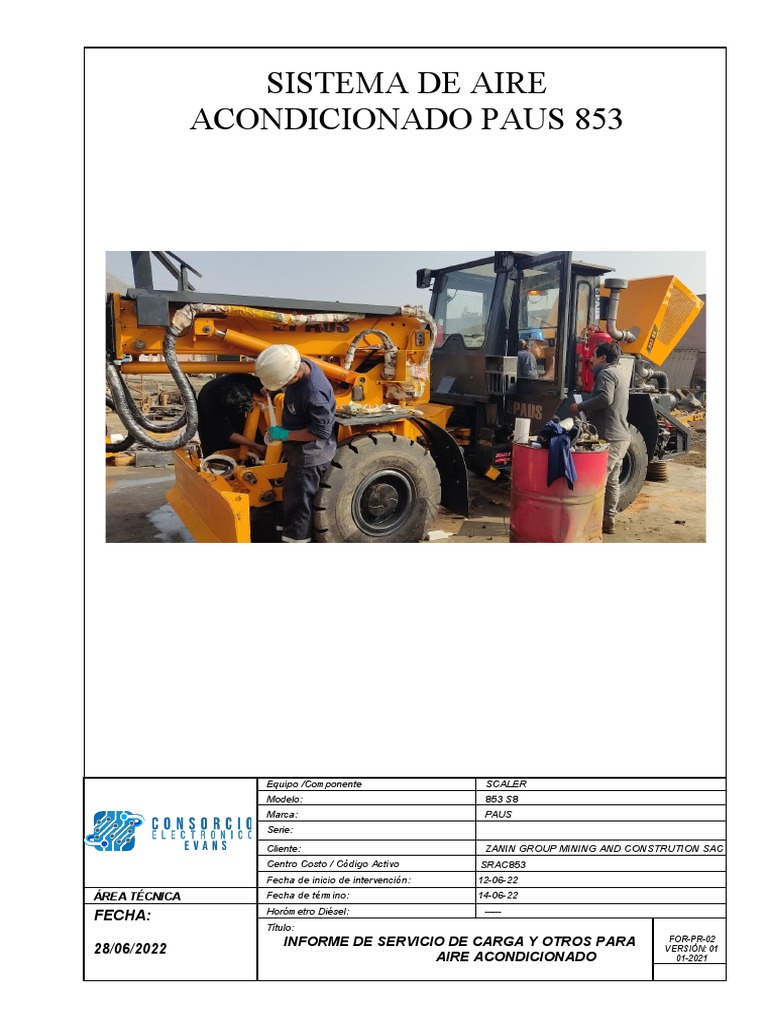

SISTEMA DE AIRE

ACONDICIONADO PAUS 853

Equipo /Componente SCALER

Modelo: 853 S8
Marca: PAUS
Serie:
Cliente: ZANIN GROUP MINING AND CONSTRUTION SAC
Centro Costo / Código Activo SRAC853
Fecha de inicio de intervención: 12-06-22
ÁREA TÉCNICA Fecha de término: 14-06-22
Horómetro Diésel: -----
FECHA:
Título:
INFORME DE SERVICIO DE CARGA Y OTROS PARA FOR-PR-02
28/06/2022 VERSIÓN: 01
AIRE ACONDICIONADO 01-2021
CLIENTE: ZANIN GROUP MINING AND CONSTRUTION SAC FOR-PR-02
EQUIPO: SACLER Vers. 01-
853 01/2022

INFORME DE SERVICIO DE CARGA Y OTROS PARA Página 2 de 8

AIRE ACONDICIONADO
DOCUMENTO N°:
INF. N° 19288 /2022 E

Mediante la presente remito a Ud. Para informarle sobre servicio de carga, instalación y
mantenimiento de componentes correspondientes al sistema de aire acondicionado

1.- ANTECEDENTES

- equipo intervenido para analizar el sistema de aire acondicionado es evaluado en el taller de ubicado en
carapongo - sjl

2.- TRABAJOS REALIZADOS

Se observa superficialmente que el Se observa que el conector del harnes de

portafiltro de aceite de transmisión dañado control de transmisión dañado N/P 104-
requiere cambio. N/P 6Y-3030 6727, pernos faltantes en los
acoplamientos.
La caja no cuenta con tapa de llenado N/P
6G-9333 y respiradero N/P9G-5127.

Desacople de transmisión y convertidor, se Desarmado de la transmisión, embrague

observa engranaje con desgaste excesivo N°6 y N°5, discos de fricción con
requiere cambio N/P 3Q-6462 desprendimiento de asbesto requiere y se
recomienda cambio N/P 6Y-5352
CLIENTE: ZANIN GROUP MINING AND CONSTRUTION SAC FOR-PR-02
EQUIPO: SACLER Vers. 01-
853 01/2022

INFORME EVALUACION DE CAJA DE TRANSMISION Página 3 de 8

R1300G
DOCUMENTO N°:
INF. N° 19288 /2022 E

Se observa engranaje central con desgaste Engranaje planetario con desgaste excesivo
excesivo, presenta descamación y formación por trabajo se recomienda su cambio N/P
de alto relieve en los dientes requiere 6P-2233
cambio N/P 9W-4950

Portador de pistón clutch N-05, se Portador de pistón clutch N-02 se encuentra

encuentra con ralladura profunda donde
aloja el RING SEAL, Requiere reemplazo
para asegurar la línea de lubricación de
componente N/P 7G-4281
con una ralladura profunda
perpendicularmente, esto puede generar
deterioro de sellos y/o caída de presión del
sistema de transmisión, requiere cambio de
pieza N/P 7G-4302

Embrague N°4 y N°3 se observa sellos Embrague N°2y N°1 se observa rodamientos
resecados, discos de fricción con desgaste con desgaste normal de trabajo se
de trabajo, requiere reemplazo total. recomienda el cambio.
CLIENTE: ZANIN GROUP MINING AND CONSTRUTION SAC FOR-PR-02
EQUIPO: SACLER Vers. 01-
853 01/2022

INFORME EVALUACION DE CAJA DE TRANSMISION Página 4 de 8

R1300G
DOCUMENTO N°:
INF. N° 19288 /2022 E
CLIENTE: CIA MINERA KOLPA FOR-PR-02
EQUIPO: R1300G Vers. 01-
01/2022

INFORME EVALUACION DE CAJA DE TRANSMISION Página 5 de 8

R1300G
DOCUMENTO N°:
INDOMIN S.A.C. INF. N° 19288 /2022 E

Portador de engranajes satélite se Lado opuesto del portador de enjaranes

encuentra Con desgaste por posible
contacto interno con el plato intermedio
por poca lubricación N/P 9W-0517

Plate central dañado con desgaste excesivo Se observa desgaste en la ranura por
en la parte inferior. rozamiento se recomienda el cambio N/P
7G-6060

Desarmado del convertidor de par, no se Componentes estator, turbina se

observa daños en los componentes. encuentran en buen estado con desgaste
normal de trabajo.
CLIENTE: CIA MINERA KOLPA FOR-PR-02
EQUIPO: R1300G Vers. 01-
01/2022

INFORME EVALUACION DE CAJA DE TRANSMISION Página 6 de 8

R1300G
DOCUMENTO N°:
INDOMIN S.A.C. INF. N° 19288 /2022 E

Evaluacion de la bomba de transmision se Válvula de control de transmison se

observa desgaste normal solo requiere encuentra en condiciones normales de
reemplazo de elementos de desgaste (sellos reutilización, se recomienda el cambio de
sellos y electrovalvulas.
y bocinas).
3.- CONCLUSIONES Y RECOMENDACIONES:

-La evaluación se realiza de acuerdo al manual de reutilización de piezas.

-La causa de los daños internos de los componentes es a consecuencia de horas de trabajo como
también por contaminación y sobrecalentamiento del sistema en algún evento.
-Es necesario cambiar los repuestos de desgaste para reducir el desgaste de los componentes
internos.

4.-LISTA DE REPUESTOS:

REF N/PARTE CANTIDAD DESCRIPCIÓN

3P-3461 1 GASKET-COVER
HOUSING CAJA TRANSMISION

8E-4925 1 GASKET
9G-5127 1 BREATHER (ATMOSPHERIC)(PLANETARY CASE)
4J-0527 1 SEAL-O-RING
5M-7329 2 SEAL-O-RING
8M-4992 3 SEAL-O-RING
1P-3707 1 SEAL-RECTANGULAR
8M-4432 4 SEAL-O-RING
104-6730 1 GASKET
6F-6673 3 SEAL-O-RING
214-7568 1 SEAL-O-RING
6J-2419 2 SEAL-O-RING
4J-0521 2 SEAL-O-RING
CONTROL

6F-6673 5 SEAL-O-RING
464-0509 1 SEAL-O-RING
FILTRO Y PERIFERICO VALV

100-4083 6 KIT-SEAL
4J-0519 1 SEAL-O-RING
4J-0520 2 SEAL-O-RING
5H-7847 1 GASKET
175-7897 1 SEAL-O-RING
S

8H-7521 1 SEAL-O-RING
3D-2824 2 SEAL-O-RING
3J-1907 4 SEAL-O-RING
CLIENTE: CIA MINERA KOLPA FOR-PR-02
EQUIPO: R1300G Vers. 01-
01/2022

INFORME EVALUACION DE CAJA DE TRANSMISION Página 7 de 8

R1300G
DOCUMENTO N°:
INDOMIN S.A.C. INF. N° 19288 /2022 E
1P-3703 1 SEAL-RECTANGULAR
3J-7354 1 SEAL-O-RING
4J-0520 8 SEAL-O-RING
061-7540 1 SEAL-O-RING
VALV

330-8196 1 SEAL-O-RING (6V-4365)

8M-4986 2 SEAL-O-RING
3F-5792 1 SEAL-O-RING
BOMBA

1J-2176 1 SEAL-O-RING
7F-8267 1 SEAL-O-RING
129-4536 4 BUSHING
9X-8268 1 WASHER
193-2550 1 SENSOR GP SPEED
155-6647 2 CUP-ROLLER BEARING
EJE DE SALIDA

155-6648 2 CONE ROLLER BEARING

2H-3088 1 SEAL O-RING
2K-2939 1 SEAL-O-RING
3S-9886 1 SHIM PACK
9X-7743 1 SEAL LIP
1V-6341 1 SEAL
3T-9960 5 DISC-FRICTION
6Y-5352 9 DISC-FRICTION
143-4642 1 BEARING-SPECIAL (tapa posterior)
6P-7772 1 RING-SEAL
6P-7773 3 RING-SEAL
6P-7985 2 RING-SEAL
7G-5675 3 RING-SEAL
7G-5730 1 RING-SEAL
8P-9723 1 RING-SEAL
5L-2931 1 RING RETAINING
9M-1503 2 RING-METAL SEAL
3K-1432 2 RING-METAL SEAL
3P-7019 2 SEAL-METAL
PLANETA

6Y-5352 10 DISC-FRICTION
RIO

6P-7773 1 RING-SEAL
379-2185 2 BALL BEARING (6V-1649)
7B-7515 1 BALL BEARING (tapa delantero)
7G-5674 1 RING-SEAL
7G-5675 1 RING-SEAL
9G-7683 2 BUSHING
7G-9224 1 RING-SEAL
8P-8950 2 RING-METAL SEAL
5M-7329 3 SEAL-O-RING
5P-3131 7 BEARING AS-ROLLER
5P-3930 8 BEARING AS-ROLLER
8E-8297 14 DISC-THRUST
8E-8299 24 DISC-THRUST
7S-4534 4 BEARING CAGED
 CLIENTE: CIA MINERA KOLPA FOR-PR-02
EQUIPO: R1300G Vers. 01-
01/2022

INFORME EVALUACION DE CAJA DE TRANSMISION Página 8 de 8

R1300G
DOCUMENTO N°:
INDOMIN S.A.C. INF. N° 19288 /2022 E

COVERTIDOR DE PAR R1300G

REF N/PARTE CANTIDAD DESCRIPCIÓN
144-8299 1 SEAL-O-RING
HOUSING CONVER.

2S-2251 1 SEAL-O-RING
4J-0522 1 SEAL-O-RING
5P-4992 1 BALL BEARING
7F-8268 1 SEAL-O-RING
4K-1388 3 SEAL-O-RING
4S-8598 1 SCREEN-SUCTION (TRANSMISSION)
DE

1T-1621 1 RING-SEAL
3N-8506 1 RING-PISTON
COVERTIDOR PAR

119-5727 1 BALL BEARING

3E-6799 1 SEAL-O-RING
5K-8591 1 BEARING-OUTER
8E-5247 1 BALL BEARING
6V-4350 1 RACE-ROLLER BEARING
6V-4351 1 PLATE-INNER RACE

LISTA DE REPUESTOS ADICIONALES

ITEM N/P CANTIDAD DESCRIPCION
1 7G-6060 01 PLATE CENTER
2 3T-9960 05 DISC FRICTION
3 9W-4950 01 GEAR SUN
4 6P-2233 04 GEAR PLANETARY
5 233-5292 01 HOSE AS
6 6Y-3030 01 HOUSING FILTER
7 6G-9333 01 CAP FILLER
8 5P-2566 06 BOLT
9 0L-1351 08 BOLT
10 104-6727 01 HARNES AS
11 129-4536 04 BUSHING
12 0S-1579 01 BOLT
13 3Q-6462 01 GEAR TRANSFER
14 4S-8598 01 SCREEN SUCCION
15 6V-8128 01 RING
16 064-3843 01 RING
17 327-0310 06 VALVE GP-SOLENOID
18 7G-4302 01 HOUSING-CLUTCH
19 9W-0517 01 CARRIER-PLANETARY
20 7G-4281 01 HOUSING AS-SUPPORT

Es todo cuanto puedo informar

ATTE
SAUL ZAMUDIO
Técnico INDOMIN SAC.
