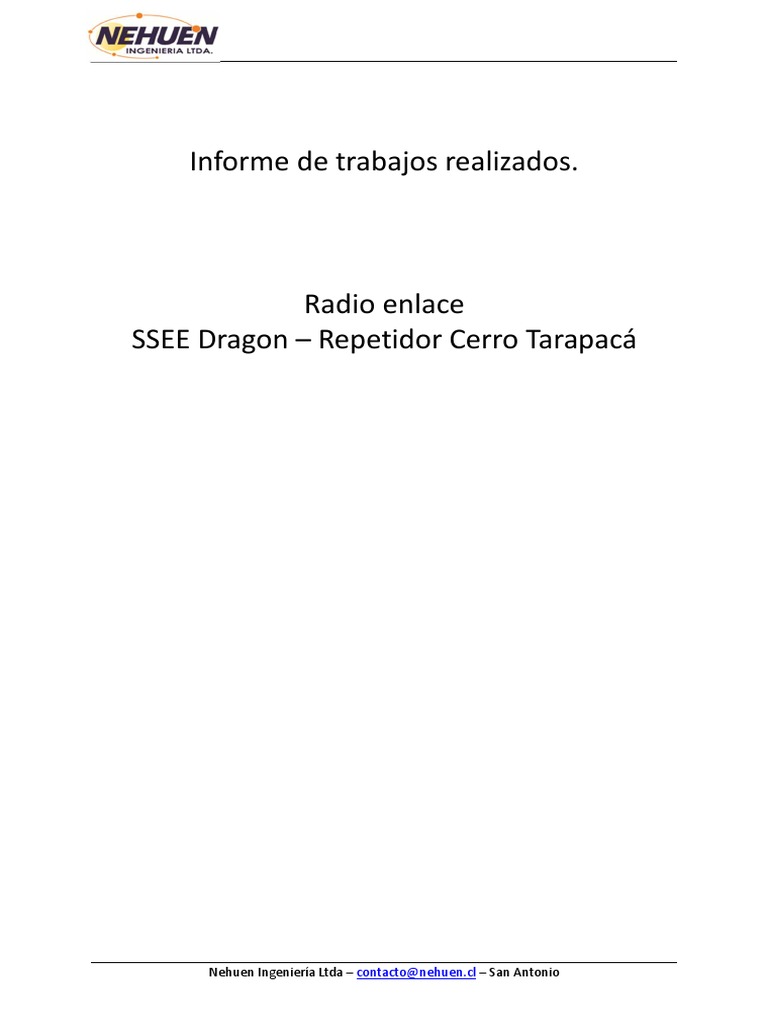

Informe de trabajos realizados.

Radio enlace
SSEE Dragon – Repetidor Cerro Tarapacá

Nehuen Ingeniería Ltda – contacto@nehuen.cl – San Antonio

Tabla de contenido
1.- Trabajos solicitados. ..................................................................................................................... 3
2.- Diagnóstico. ................................................................................................................................. 3
3.- Trabajos. ...................................................................................................................................... 4
3.5 Esquema enlace. .......................................................................................................................... 5
3.5.1.- Desempeño enlace nuevo....................................................................................................... 6
3.5.2.- Equipos usados ....................................................................................................................... 7

Nehuen Ingeniería Ltda – contacto@nehuen.cl – San Antonio

1.- Trabajos solicitados.
Los trabajos solicitados para realizar en SSEE Dragón son:

 Reemplazo del enlace existente por no funcionamiento.

2.- Diagnóstico.
Se revisan los puntos del enlace, comenzando por Cerro Dragón y posteriormente en Cerro Tarapacá.
En la SSEE C. Dragón se hace el recorrido del cable, detectando el corte del cable FTP en el cruce del muro de la
sala eléctrica hacia el poste. Por intervención de terceros, cortaron el cable y eliminaron la canalización, como
se aprecia en las 3 imágenes.

Nehuen Ingeniería Ltda – contacto@nehuen.cl – San Antonio

En Cerro Tarapacá El equipo estaba operativo y el cableado en buenas condiciones.

3.- Trabajos.

En Cerro Dragon, se cambia todo el cable FTP por uno nuevo, y se instala una nueva antena. En Cerro Tarapaca
se cambia la radio Radwin de Dragón a una radio Infinet.

Cerro Dragón.
 Se instala cableado nuevo FTP con foil y alambre de drenaje, Cat5E, de similares características al
anterior.
 Se usa la canalización existente para el cable de radio. Para acceder al poste se usa la nueva canalización
existente, terminando en una caja de derivación al final del poste, con una salida sellada.
 Se instala una radio Infinet con una licencia de 20 mbps agregado.
 La conexión ethernet se hace con cable UTP desde el PoE hasta el switch (puerta 6).

Nehuen Ingeniería Ltda – contacto@nehuen.cl – San Antonio

Cerro Tarapacá

 Se retira la radio Radwin Winlink 1000.

 Se instala la radio nueva Infinet en la misma posición y se carga una licencia de 20mbps agregado.

3.5 Esquema enlace.

El esquema del enlace instalado es:

Nehuen Ingeniería Ltda – contacto@nehuen.cl – San Antonio

3.5.1.- Desempeño enlace nuevo
Una vez instalado el enlace se hacen pruebas. El direccionamiento IP queda de esta manera.

Equipo Dragón: IP: 10.2.22.120

Equipo Tarapacá: IP: 10.2.16.132

Se realizan Ping desde Dragón a puerta de enlace.

Prueba de cambio de canal

Radio Dragón

Nehuen Ingeniería Ltda – contacto@nehuen.cl – San Antonio

Radio Tarapacá

3.5.2.- Equipos usados

Los equipos usados en el enlace de reemplazo Dragón Tarapacá son equipos Carrier class de marca Infinet.

Dragón:

Equipo modelo R5000 Smn 5X.300.2x300.2x23|20

SN 00343783
User root
Pass admin

Tarapacá:

Equipo modelo R5000 Smn 5X.300.2x300.2x23|20

SN 00343784
User root
Pass admin

La documentación técnica de los equipos está disponible en los wikis de Infinet, la dirección web es:

https://wiki.infinetwireless.com/display/DR/InfiNet+Wireless+R5000

Además, Infinet permite registrarse de manera gratuita en la academia Infinet, el registro también permite usar
la herramienta de simulación Infiplanner.

http://infiplanner.infinetwireless.com
