MATERIAL INFORMATIVO

Programa de Estudios/Programa INGENIERIA DE SISTEMAS Sesión N°13

Experiencia Curricular: FÍSICA Semestre 2002-2
Contenido temático: LEY DE OHM
Docente:
Tipo de Material Informativo ACTIVIDAD DOMICILIARIA

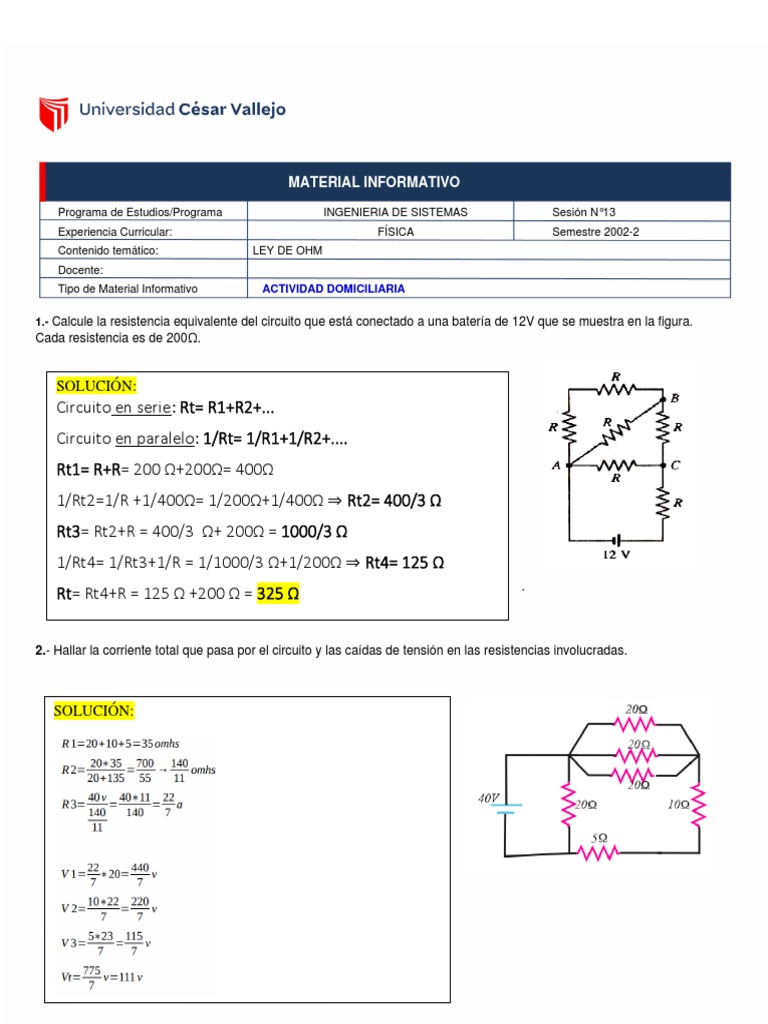

1.- Calcule la resistencia equivalente del circuito que está conectado a una batería de 12V que se muestra en la figura.
Cada resistencia es de 200Ω.

SOLUCIÓN:
Circuito en serie: Rt= R1+R2+...
Circuito en paralelo: 1/Rt= 1/R1+1/R2+....
Rt1= R+R= 200 Ω+200Ω= 400Ω
1/Rt2=1/R +1/400Ω= 1/200Ω+1/400Ω ⇒ Rt2= 400/3 Ω
Rt3= Rt2+R = 400/3 Ω+ 200Ω = 1000/3 Ω
1/Rt4= 1/Rt3+1/R = 1/1000/3 Ω+1/200Ω ⇒ Rt4= 125 Ω
.
Rt= Rt4+R = 125 Ω +200 Ω = 325 Ω

2.- Hallar la corriente total que pasa por el circuito y las caídas de tensión en las resistencias involucradas.

SOLUCIÓN:
3.- Calcule la intensidad de corriente eléctrica que circula por la resistencia de 6Ω.

SOLUCIÓN:

R1= 1 + 1 →2omhs
3 6

R2= 1 + 1 →2omhs
3 6

P=I∗V →40=I∗10→ I=4 a

4.- Calcule la corriente y el voltaje del resistor de 10,0 Ω mostrado en la figura.

SOLUCIÓN:

REFERENCIA

Lectura 1: Giancoli D.C. (2008): FISICA. Tomo 2:

Teoría: Capítulo 25– Corriente y Resistencia (pág: 651-660); Problemas (25-2,25-3, Corriente y resistencia: pág. 672,673)
Teoría: Capítulo 26– Circuitos CD (pág: 677-681); Problemas (26-2, ley de Ohm: pág. 699,700)
Disponible en:
https://drive.google.com/file/d/1PVEdX7gS7kaQ6qEGp49U329YNa65jsnf/view?usp=sharing
