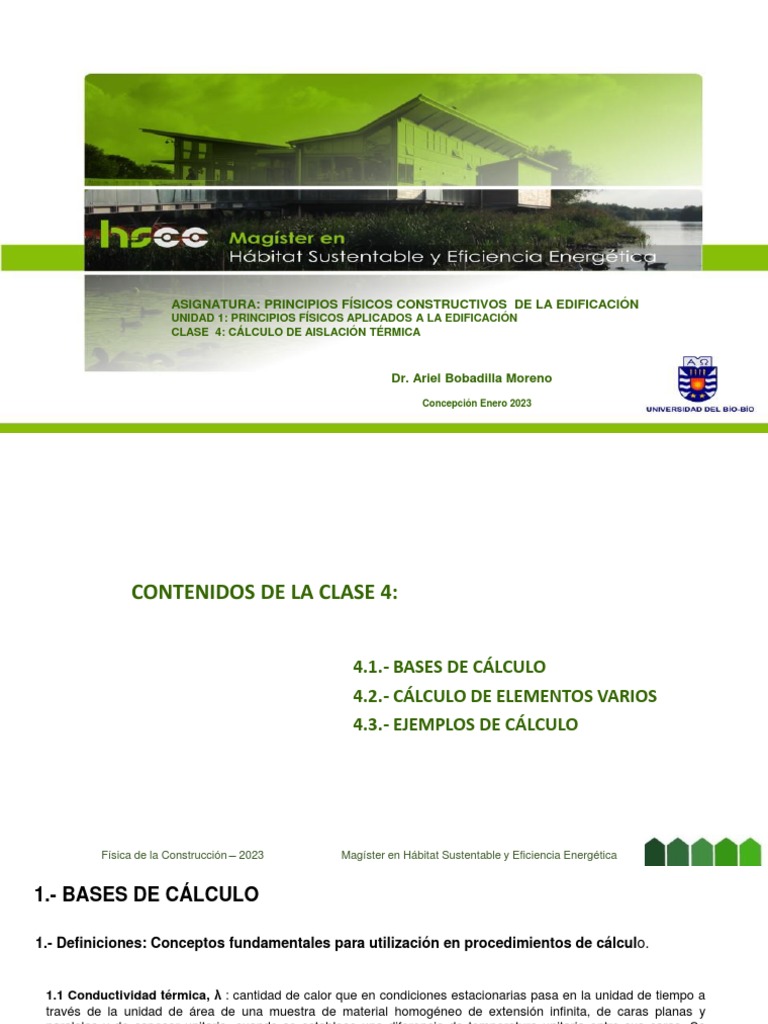

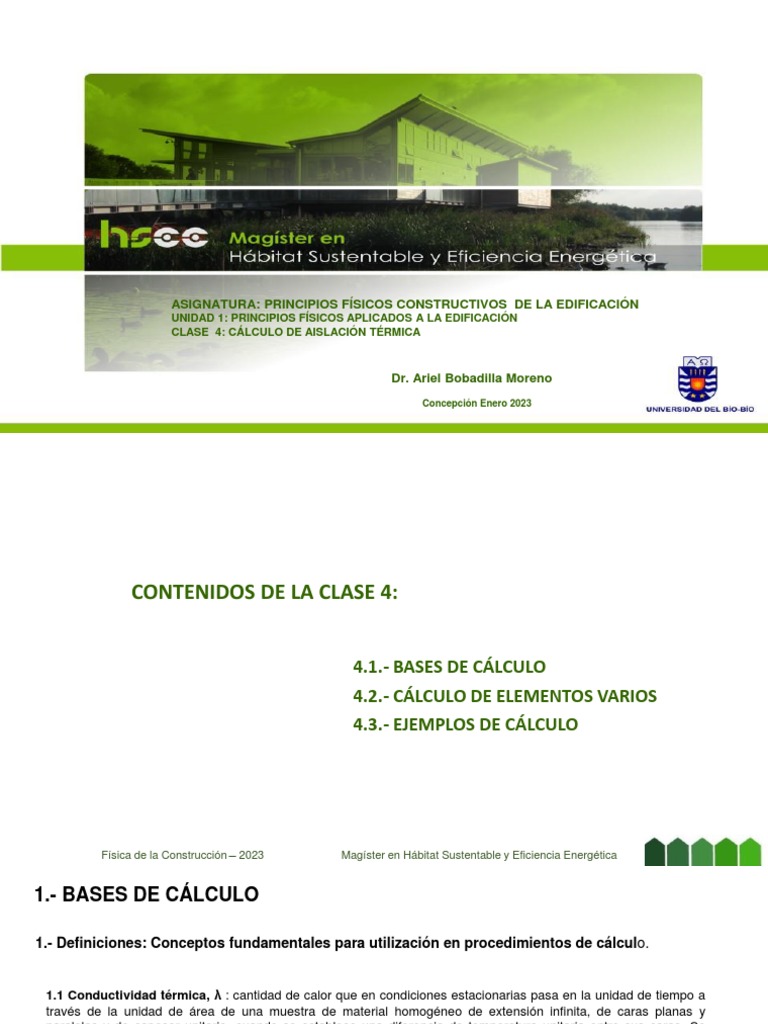

ASIGNATURA: PRINCIPIOS FÍSICOS CONSTRUCTIVOS DE LA EDIFICACIÓN

UNIDAD 1: PRINCIPIOS FÍSICOS APLICADOS A LA EDIFICACIÓN

CLASE 4: CÁLCULO DE AISLACIÓN TÉRMICA

Dr. Ariel Bobadilla Moreno

Concepción Enero 2023
 CONTENIDOS DE LA CLASE 4:

4.1.- BASES DE CÁLCULO

4.2.- CÁLCULO DE ELEMENTOS VARIOS
4.3.- EJEMPLOS DE CÁLCULO

Física de la Construcción – 2023 Magíster en Hábitat Sustentable y Eficiencia Energética

1.- BASES DE CÁLCULO

1.- Definiciones: Conceptos fundamentales para utilización en procedimientos de cálculo.

1.1 Conductividad térmica, λ : cantidad de calor que en condiciones estacionarias pasa en la unidad de tiempo a
través de la unidad de área de una muestra de material homogéneo de extensión infinita, de caras planas y
paralelas y de espesor unitario, cuando se establece una diferencia de temperatura unitaria entre sus caras. Se
expresa en W/(m x K). Se determina experimentalmente según NCh850 o NCh851.

1.2 Coeficiente superficial de transferencia térmica, h : flujo que se transmite por unidad de área desde o hacia
una superficie en contacto con el aire cuando entre éste y la superficie existe una diferencia unitaria de
temperaturas. Se expresa en W/(m2 x K). Se puede determinar experimentalmente según NCh851.

1.3 Complejo: conjunto de elementos constructivos que forman parte de una vivienda o edificio, tales como:
complejo de techumbre, complejo de entrepiso, etc.

1.4 Elemento: conjunto de materiales que dimensionados y colocados adecuadamente permiten que cumplan una
función definida, tal como: muros, tabiques, losas y otros.

1.5 Material: componente que por sí solo no cumple una función específica. Ver Anexo A para conocer sus
conductividades térmicas.
1.6 resistencia térmica, R : oposición al paso del calor que presentan los elementos de construcción. Se
pueden distinguir cuatro casos:

1.6.1 resistencia térmica de una capa material, R : para una capa de caras planas y paralelas, de espesor e ,
conformada por un material homogéneo de conductividad térmica λ , la resistencia térmica, R , queda dada por:

R=e Se expresa en m2 x K/W.

λ

1.6.2 resistencia térmica total de un elemento compuesto, RT : inverso de la transmitancia térmica del
elemento. Suma de las resistencias de cada capa del elemento

RT = 1 Se expresa en m2 x K/W.
U

1.6.3 resistencia térmica de una cámara de aire no ventilada, Rg : resistencia térmica que presenta una
masa de aire confinado (cámara de aire). Se determina experimentalmente por medio de NCh851. Se
expresa en m2 x K/W.
1.6.4 Resistencia térmica de superficie, Rs: inverso del coeficiente superficial de transferencia térmica h ,
es decir:

Rs = 1 Se expresa en m2 x K/W.
h

1.7 transmitancia térmica, U : flujo de calor que pasa por unidad de superficie del
elemento y por grado de diferencia de temperaturas entre los dos ambientes separados por dicho elemento.
Se expresa en W/(m2 x K). Se determina experimentalmente según NCh851 o bien por cálculo como se
señala en la presente norma.

1.8 transmitancia térmica lineal, K l : flujo de calor que atraviesa un elemento por unidad de longitud del
mismo y por grado de diferencia de temperatura. Se expresa en m2 x K/W.
2. Flujo estacionario: Procedimientos de cálculo basados en la NCh853 Of2007 y en el supuesto
que el flujo térmico se desarrolla de acuerdo a la ley de Fourier en régimen estacionario.
3. Conductividad Térmica: Valores informados en la NCh853 Of2007.

Otros: Ver NCh 853 Of2007 en plataforma del curso

4. Resistencia Térmica de superficie

Fuente: Tabla 2. NCh 853 Of.2007

Fuente: Tabla 2. NCh 853 Of.2007
5. Emisividad total de cámara determinada por la ecuación:

Fuente: NCh 853 Of.2007

Fuente: NCh 853 Of.2007
6. Alcances

1.- Los materiales que se utilizan en espesores menores que 3mm ofrecen tan
pequeña resistencia térmica, que ésta no se debe considerar en los cálculos
prácticos. Tal es el caso de papeles, folios y láminas
delgadas.

2.- No obstante lo anterior, ellos pueden contribuir a aumentar la resistencia térmica

de las cámaras de aire confinadas por ellos, al actuar por reflexión, si la cara del
material que mira a dicha cámara es la brillante (lámina de aluminio ε = 0,1 fierro
galvanizado brillante ε = 0,25). En tal caso se calculan las resistencias con ayuda
del ábaco de Figura 1 (ver 5.3.2.1) o de Anexo B.

Fuente: NCh 853 Of.2007

2. CÁLCULO DE ELEMENTOS VARIOS

Casos de elementos:
1.- Elemento simple y homogéneo

2.- Elementos compuestos por varias capas homogéneas

3.- Elementos compuestos por capas homogéneas más cámara de aire

4.- Cámaras de aire 5.- Elementos con
4.1 Cámaras no ventiladas heterogeneidades
simples
4.2 Cámaras medianamente ventiladas

4.3 Cámaras ventiladas

6.- Elementos con 7.- Complejos con cámara

heterogeneidades de aire de espesor
complejas variables (techumbre)

8.- Pisos
1. Elementos simples y homogéneos

Tpi >Tpe
Tpi Tpe
1 .
Tai Tae U=
1 +e + 1
 hi  he
hi he
Rsi = 1 ; Rse = 1
e hi he

R = 1= Rsi + e + Rse
U 
2. Elementos compuestos por varias capas homogéneas

Tpi >Tpe
Tpi Tpe
1 .
Tai 1 2 n Tae U=
1 + e1 + e2 ...+ en + 1

hi 1 2 n he
hi he

e1 e2 en R = 1 = Rsi + ∑ e + Rse
U 
 3. Elementos compuestos por capas homogéneas más
cámaras de aire

Tpi >Tpe
Tai > Tae
Tpi Tpe
1 .
Tai 1 Rg 2 n Tae U=
1 + e1 + Rg + e2 ...+ en + 1

hi 1 2 n he
hi he

e1 e e2 en R = 1 = Rsi + ∑ e +Rg+ Rse

U 
4. Cámaras de aire
La resistencia térmica aportada por la cámara de aire depende de la sección total de orificios o
rendijas previstos para la ventilación.

¿Cómo se mide el grado de ventilación?

Fuente: Tesis Magister HSEE,
Jaime Alvarado Aguero.
Grados de ventilación de cámaras

Grados o niveles
Medianamente
No ventilado Ventilado
ventilado
Elementos verticales S/l < 20cm2/m 20 ≤ S/l < 500 ≥ 500
Elementos
S/A < 3cm2/m2 3 ≤ S/A < 30 ≥ 30
horizontales

Fuente: Elaboracion propia con valores NCh 853 Of.2007

4.1. Elementos con cámaras de aire no ventilada

Tpi >Tpe
Tpi Tpe

Tai 1 Rg n Tae
R = 1 = Rsi + Ri + Rg +Re + Rse
 U
hi he

e1 e e2

S/l menor que 20cm2/m para elementos verticales.

S/A menor que 3cm2/m2 para elementos horizontal.
Resistencia térmica de cámaras de aire no ventilada Rg (m2K/W)

Cámara de aire vertical, flujo térmico horizontal.

Fuente: Tabla C1. NCh 853 Of.2007

 Resistencia térmica de cámaras de aire no ventilada Rg (m2K/W)

Cámara de aire horizontal, flujo térmico ascendente.

Fuente: Tabla C2. NCh 853 Of.2007

Resistencia térmica de cámaras de aire no ventilada Rg (m2K/W)
Cámara de aire horizontal, flujo térmico ascendente.

Fuente: Tabla C3. NCh 853 Of.2007

4.2. Elementos con cámaras de aire medianamente ventilada

U = 1 = U1 +  (U2 –U1)
RT
Donde:
U1 = Transmitancia térmica del elemento calculada bajo supuesto que la
cámara no esta ventilada.
U2= Transmitancia térmica del elemento calculada bajo supuesto que la
cámara se encuentra muy ventilada.
 = coeficiente de ventilación de la cámara, que toma el valor 0,4 para
elementos horizontales y el valor de la tabla que viene a continuación
para elementos verticales.

20 ≤ S/l < 500cm2/m para elementos verticales.

3 ≤ S/A < 30cm2/m2 para elementos horizontal.
Elementos con cámaras de aire medianamente ventilada

Fuente: Tabla 3. NCh 853 Of.2007

4.3. Elementos con cámaras de aire muy ventilada

S/l ≥ 500cm2/m para elementos verticales.

S/A ≥ 30cm2/m2 para elementos horizontal.

En este caso la temperatura en la cámara es igual a la exterior. El forrado exterior “no existe.”

Caso 1: El aire dentro de cámara se mantiene en reposo

RT = 1 = 2Rsi + Ri
U

Se desprecia Rg y Re. Colaboran solo las resistencias del aire a ambos lados del forrado interior
igual a Rsi.
5. Elementos con heterogeneidades simples

Elementos Heterogéneos: son la mayoría, por la presencia en mayor o menor grado de

discontinuidades

Ejemplos: Albañilerías de ladrillos, estructuras de paneles de madera con cámara de aire,

paneles con perfileria metálica, etc.
5.1 Heterogeneidades simples

Fuente: NCh 853 Of.2007

8. Pisos en contacto con el terreno

8.1. Criterio NCh853:

Transmitancia térmica lineal K (W/m K), igual al flujo de calor que escapa del local por metro lineal de perímetro
exterior del piso considerado por cada grado de diferencia de temperatura entre el local y el ambiente exterior.

Valorización Transmitancia térmica lineal

Fuente: Tabla 4. NCh 853 Of.2007

Donde:
Corriente: sin material aislante
Medianamente aislado: 2cm de material aislante de ʎ menor a 0.04 W/mK.
Aislado: más de 2 cm del mismo material
 CÁLCULO DE ELEMENTOS

8.2. Criterio Código Técnico de España

Caso 1: Solera o losa apoyada sobre el nivel de terreno o como máximo 0,5m por debajo de éste.

Fuente: Figura E.1. Código Técnico de España CTE, HE1.

Procedimiento para evaluar
pérdidas a través de pisos
en contacto con terreno:
Siguiendo con el ejercicio: La casa tiene una planta
de 6x9 m con 54 m² de muro de albañilería de U:
1,7 ( W/m² K); 10 m² de superficie acristalada de U:
5,8 (W/m² K); y 3,5 m² de puertas de U: 2,0 ( W/m²
K); Techumbre de U: 0,35 ( W/m² K) y una pérdida
perimetral de K: 1,4 ( W/m K).
1.- Determinación área de planta A: 6x9 m = 54 m²
2.- Determinación perímetro envolvente P = 2x6 + 2x9= 30
3.- Determinar la longitud característica B´
B´= A/0.5 P= 54/0.5 x 30= 3,6
4.- Determinación Ra (m²/°C W) = Espesor/Conductividad
Material aislante
5.- Determinaciones de valores U de radier; Casos:
a. Radier sin aislación térmica: Ra = 0
U radier de Tabla 1 en función de B´
b. Radier con aislación térmica
• En banda perimetral D de 1 metro con B´=1 ,
U radier de Tabla 1
• Aislamiento continuo con D ≥ 1,5 m,
U radier de Tabla 1
Tabla 1: Pisos en contacto con el terreno caso 1

La transmitancia Us (W/m2 K) se obtiene de la tabla siguiente en función de los parámetros que se miden.

Fuente: Tabla E.3. Código Técnico

D: Ancho de banda de material aislante, en m.
de España CTE, HE1.

B´= A/0.5 P A: Superficie radier, m² P= Perímetro envolvente , m

Caso 2: Soleras o losas a una profundidad superior a 0,5m respecto
del nivel de terreno.

Fuente: Figura E.2. Código Técnico de España CTE, HE1.

Caso 2: La transmitancia Us (W/m2 K) se obtiene de la tabla siguiente:

Fuente: Tabla E.4. Código Técnico de España CTE, HE1.

3.2.3 EJEMPLOS DE CÁLCULO

Ejemplo 1: Trasferencia de calor a través de un elemento constructivos

simple. Flujo en regimen Permanente o estacionario.

Tpi >Tpe
Tpi Tpe

Tai Tae

hi he

36
 o

øi-m = hi (Ti - Tpi) Øm-e = he (Tpe - Te)

Øm= λm (Tpi – Tpe)
Ti = 20ºC Te = 5ºC
e
Tpi Tpe

Flujo en régimen estacionario : øi-m = øm = øme

hi (Ti - Tpi) = λm (Ti - Tpi) = he (Tpe - Te) = U (Ti - Te)

em
Temperatura superficial interior

hi (Ti - Tpi) = U (Ti - Te)

Tpi = Ti - U (Ti - Te)

hi
Ejemplo :

Ti = 20ºC
Ti = 20ºC Te = 5ºC
Te = 5ºC

U = 1,0 W/m2ºC Tpi Tpe

1 = 0,12 m2ºC Flujo térmico horizontal NCh853
hi W
e

Tpi = Ti - U (Ti - Te) = 20 - 1,0 x 0,12 (20 - 5)

hi

Tpi = 18,2 Caída de 1,8 ºC en la cara interna

Otros casos : Albañilerías Hormigón Ventanas
Vidrio
Simple
Valor U W
m2ºC 1,0 1,5 2,0 2,5 3,5 6,0

Temperatura pared ºC 18,2 17,3 16,4 15,5 13,7 9,2

Caida Temperatura ºC 1,8 2,7 3,6 4,5 6,3 10,8
Otros casos: Transmitancia térmica y temperatura superficial (para 21ºC de tº
ambiente interior y 5ºC tº ambiente exterior)

39
Ejemplo 2: Complejo de muro de madera
Especificación técnica: Tabique estructural de madera de roble cepillada de escuadría
41mm x 65mm, con pies derecho @ 40cm y cadenetas @ 60cm. Revestimiento exterior en
tablero contrachapado de 9mm de espesor y revestimiento interior en plancha de yeso
cartón de 15mm.
Paso 1: Levantamiento del elemento

Estructura : Madera Roble

Dimensiones : 41 x 65 mm.
Densidad : 800 kg/m3
Conductividad Térmica : 0,157 W/(mK)

Revestimiento Exterior : Tablero Contrachapado CMPC

Espesor : 9 mm.
Densidad : 480 kg/m3
Conductividad Térmica : 0,17 W/(mK)

Revestimiento Interior : Yeso Cartón

Espesor : 15 mm.
Densidad : 700 kg/m3 Rsi Rse
Conductividad Térmica : 0,26 W/(mK)

Aislación : Poliestireno expandido

Espesor : 20 mm.
Densidad : 20 kg/m3
Conductividad Térmica : 0,0384 W/(mK)
Cámara de aire : no ventilada
Espesor : 45 mm.
Resistencia térmica: a determinar según espesor y emisividad
de sus caras.
Resistencia Superficial exterior del aire : Rsi = 0,12 W/(mK)
Resistencia Superficial interior del aire : Rse = 0,05 W/(mK)
 Paso 2: Definición del elemento.

Tipo: Elemento heterogéneo vertical, de heterogeneidades simples, con

cámara de aire no ventilada, térmicamente diferenciado en dos partes:

Parte 1: Estructura del elemento

Parte 2: Alma del elemento

La participación de cada parte por m2 de superficie es:

1m
Ae: Área estructura
Aa: Área alma
0.6m
1m
Ae= (1mx3 +0,88mx2)x0.041m = 0,20m2

Aa= 1m2 – 0,20m2= 0,8m2

0.4m 0.4m
Paso 3: Levantamiento cuadro de características térmicas de
materiales y de resistencias.

Material Espesor Conductividad Resistencia

(m) λ (W /m K) (m2 K / W)
Madera roble 0,065 0,157 0,414
Tablero
contrachapado 0,009 0,17 0,053
Yeso cartón 0,015 0,26 0,058
Poliestireno
expandido 0,02 0,0384 0,521
Paso 4: Calcular la resistencia de la cámara de aire.

Cámara no ventilada, espesor 45mm y emisividad entre caras

materiales corrientes de la construcción.

ε1 = ε2 ≈ 0,90; E = 0,82.

Entonces Rg = 0.163 m2 K / W
Paso 5: Determinación de la resistencia térmica total RT.

RT = Re Ae + Ra Aa

5.1 Resistencia térmica parte estructural Re

RT = Rsi + eyc + eroble + etc + Rse

λyc λroble λtc

Rsi YC R roble TC Rse

Re = 0,12 + 0,015/0,26 + 0,065/0,157 + 0,009/0,17 + 0,05

Re = 0,12 + 0,058 + 0,414 + 0,053 + 0,05

Re = 0,695 m2 K / W
5.2 Resistencia térmica parte alma Ra

RT = Rsi + eyc + epe + Rg + etc + Rse

λyc λpe λtc

Rsi YC PE Rg TC Rse
Ra = 0,12 + 0,015/0,26 + 0,02/0,0384 + 0,163 + 0,009/0,17 + 0,05

Ra = 0,12 + 0,058 + 0,52 + 0,163 + 0,053 + 0,05

Ra = 0,964 m2 K / W
5.3 Resistencia térmica del elemento.

RT = Re x Ae + Ra x Aa

RT = 0,695 x 0,2 + 0,964 x 0,8

RT = 0,91 m2 K / W

UT = 1
RT

UT = 1
0.91

UT = 1,1 W / m2 K
RT = 0,964 m2K/W U = 1,04 W/m2K

RT = 0,695 m2K/W U = 1,44 W/m2K

RT = 0,964 m2K/W U = 1,04 W/m2K

Rsi Rse
Termografía infrarroja….

49
Ejemplo 3: Piso en contacto con el terreno

Especificación técnica: Radier de hormigón de 120 mm de 1800 Kg/m3. Aislación térmica

en banda perimetral de poliestireno expandido de 1000x50 mm en 20 Kg/m3 puesto bajo
radier. Ver planos…..

Paso1: Levantar y caracterizar la solución de piso

Datos que se extraen:

A: Área radier; 120 m2, vivienda aislada P: Longitud del perímetro del radier: 44 m2
D: Ancho de banda de material aislante, 1m dispuesto Longitud característica B’ = A/ 0.5 P= 120/22= 5.45
Desarrollo del cálculo

Paso2: Definir el tipo de elemento.

Elemento heterogéneo simple, horizontal, en contacto con el terreno.

Paso 3: Levantar las características térmicas de los materiales constituyentes y sus

resistencias parciales

Material Espesor(m) Conductividad(W/Mk) Resistencia(m2k/W)

Poliestireno expandido 15Kg/m3 0.05 0.0413 1.21

Desarrollo del cálculo
Paso 4: Determinar la Transmitancia Térmica Us. Levantamiento del elemento a objeto a
caracterizar su diseño, constructivo, materiales e identificar el tipo de elementos.

Con B´= 5.45 ; Ra = 1.21 m2k/W y D = 1m

Us = 0.53 W/m2k Rs= 1.89 m2K/W Es bueno o malo este valor?

PREGUNTAS

¿ Qué pasa con otros espesores y bandas de material aislante?

¿ Es necesario cubrir completamente el bajo radier en contacto con el terreno con

material aislante?

¿ Sirve térmicamente en esa posición un material aislante con una cara con un film de
aluminio?
 GRACIAS
Física de la Construcción – 2022 Magíster en Hábitat Sustentable y Eficiencia Energética
