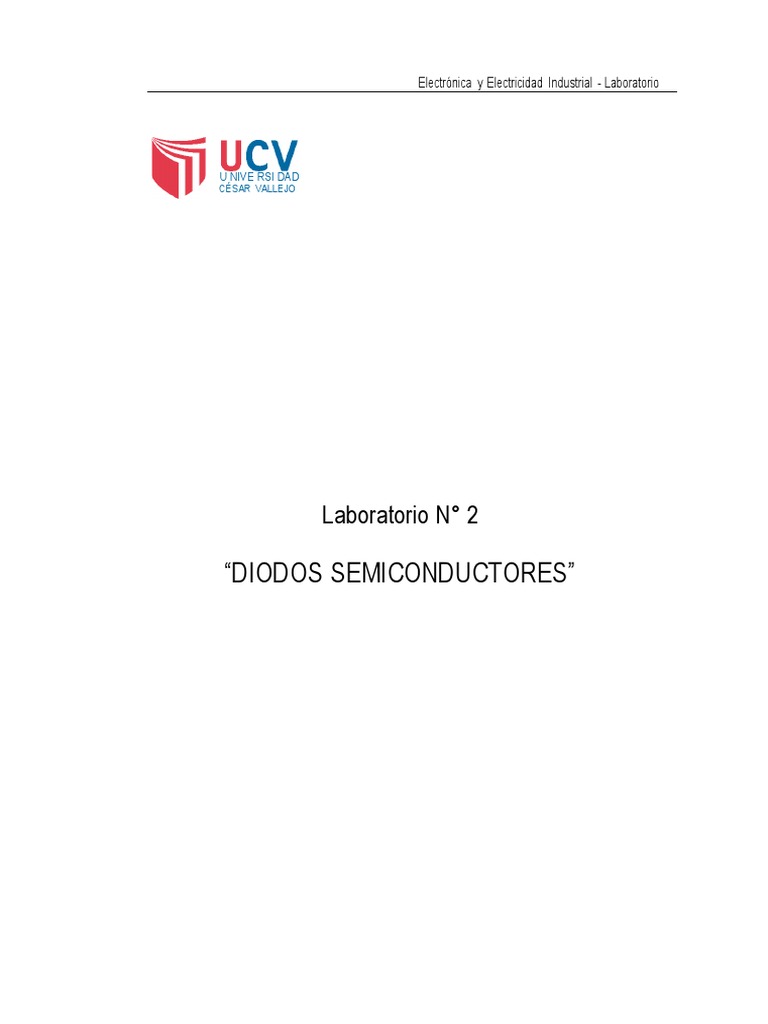

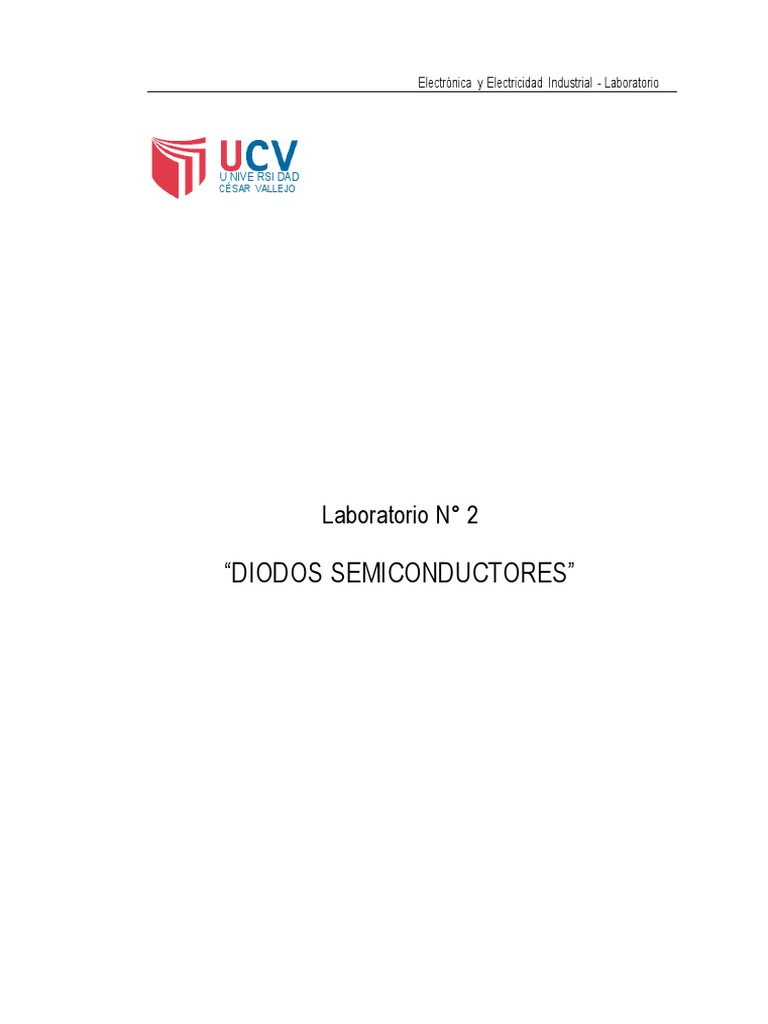

Electrónica y Electricidad Industrial - Laboratorio

U NIVE RSI DAD

CÉSAR VALLEJO

Laboratorio N° 2

“DIODOS SEMICONDUCTORES”
Electrónica y Electricidad Industrial - Laboratorio UNIVERSIDAD CESAR VALLEJO

Diodos Semiconductores
1. Objetivos
AI terminar este laboratorio, Ud. Habrá aprendido a

1. Identificar los diferentes tipos de diodos semiconductores.

2 Identificar el ánodo y cátodo de los diodos.
3. Comprobar el estado del diodo al Polarizarlo directa e inversamente, detectar fallas en los diodos.
4. Medir las formas de onda de entrada y salida de un circuito rectificador básico utilizando el
osciloscopio.
5. Trabajar eficazmente en equipo.
6. Aplicar las normas de seguridad en el laboratorio

2. Introducción Teórica
CONCEPTOS BASICOS:

1. El diodo es un dispositivo semiconductor que esta hecho de silicio o germanio.

2. Los elementos de un diodo son el ánodo y el cátodo
3. El diodo se comporta idealmente como un interruptor, cuando esta polarizado directamente
conduce (cerrado), polarizado inversamente no conduce (abierto).
4. Para que un diodo entre en conducción debe polarizarse directamente y entre ánodo y cátodo
una caída de tensión que depende del tipo y material del diodo.
5. Los principales diodos son de Silicio, de Germano, de Conmutación, Zener, LED

Los diodos son dispositivos semiconductores formados por dos capas P-N , que son empleados como
rectificadores, limitadores , reguladores de voltaje multiplicadores de voltaje , visualizadores , gracias a
su propiedad de conducción cuando esta polarizado directamente.

Dependiendo del tipo de material pueden requerir en sus extremos ánodo y cátodo una tensión de (0.2
a 0.3> si es de germanio y, (0.6 a 0.7 y> si es de silicio, en el caso de los diodos Led el voltaje puede
variar entre (1.2 y 2,5 y) Las característica técnicas principales son La corriente máxima (lo max.) en
sentido directo y el voltaje inverso de pico (PIV) o voltaje de ruptura.

Los diodos Zener se polarizan inversamente y sus características son Voltaje & regulación zener y
Corriente o potencia máxima I omax o P max.).

Los diodos LED son utilizados como indicadores en paneles, tableros, tarjetas, etc. y se encuentran en
colores como rojo, verde, amarillo, naranja o también

Infrarrojo y Láser. Un LCD tiene una vida extremadamente larga comparada con las lámparas de
cualquier clase. Un LED emitirá Iuz por siempre si es operado a la corriente apropiada.
 Electrónica y Electricidad Industrial -
CLASIFICACION DE LOS DIODOS
Por el tipo de Material utilizado
SILICIO GERMANIO
Soporte alto PIV (alrededor de 1000v) Bajo PIV (menor de 400 y)
Soporta alta corriente Soportan poca corriente
Soporte alta temperatura (200^C) Temperaturas menores a 1000 °F
Requiere de 0.6 a 0.7 voltios para polarizarse Requieren 0.2 voltios
directamente
Respuesta de frecuencia es alta
Respuesta de frecuencia es baja

Preparación

El estudiante deberá de estudiar el capitulo 1y 2 de su texto y los capítulos referentes a diodos del
libro Electrónica Teoría de Circuitos de Boylestad y/o Principios de Electrónica de Malvino.
Además revisar la siguiente pagina de Internet.
http://enciclopedia.us.es/index.php/Diodo

3. Equipos y Materiales

' Osciloscopio de dos canales

' Generador de funciones
' Fuente de alimentación SVDC, 12 VDC
' Multímetro
' Protoboard
' Diodos de silicio 1N4007
Diodo de germanio ECG
109
' Diodo de conmutación 1N4148
' Diodo Zener 1N 4733A
' Diodo LED rojo ECG 3007
' Resistencias de 330a 1/2 W
• Resistencia de 1 KB, 1/2 W

4. Procedimiento
Parte I: Caracteristicas de los Diodos Semiconductores
1. Identifique y anote las principales características de los diodos mostrados en la figura, use el
Manual ECG o consulte las Hojas técnicas en línea: http //www datasheetcataloq net/es/

1N4007
Tipo de Diodo...............................................Material:
Caracteristicas Técnicas:
Voltaje inverso de Pico (PIV):
Corriente Máxima:

1N4148
Tipo de Diodo...............................................Material
Caracteristicas Técnicas:
Voltaje inverso de Pico (PIV):
Corriente Maxima:

16
Electrónica y Electricidad Industrial - Laboratorio

ECG 109 o NTE 109

Tipo de Diodo......................................Material
Caracteristicas Técnicas:
Voltaje inverso de Pico (PIV):
Corriente Maxima:

1N4733A
Tipo de Diodo.
Caracteristicas Técnicas: Voltaje Zener:
Corriente Máxima:....................Potencia Máxima

ECC3007

Tipo de Diodo:
Características Técnicas: Corriente Máxima
Voltaje inverso de pico (PIV):

Parte II: Prueba de Diodos Semiconductores

2.1 Usando el multímetro digital, seleccione la prueba de diodos, elija el diodo rectificador de silicio
1N4007 y conecte el instrumento tal como se muestra en la figura.
Anotar los valores indicados en la pantalla del multímetro digital

a) Polarización Directa b) Polarización Inversa

2.2. Repita la prueba de medición para cada uno de los diodos indicados en la tabla 1 y anote los
datos.

Prueba en Diodo de Diodo de Diodo Led Diodo Zener

Polarización Germanio Conmutación
ECG 109 1N4148 ECG 3007 1N4733
Directa

Inversa

17
 Electrónica y Electricidad Industrial -

Parte III: Circuito con Diodos Semiconductores

3.1 Utilizando el diodo le silício 1N4007, implemente el circuito mostrado en la figura 1

Rl

Mida el voltaje en los extremos del diodo y luego en los extremos de la resistencia, anote los

resultados.

Voltaje de la Voltaje en el Voltaje en la Calculo de la

Fuente VDC Diodo Resistencia Corriente en la
Resistencia

3.2 Invierta la polaridad del diodo y realice nuevamente las mediciones, anote los resultados

Voltaje de la Voltaje en el Voltaje en la Corriente en la

Fuente VDC Diodo Resistencia Resistencia

3.3. Comerte los resultados obtenidos:

18
Electrónica y Electricidad Industrial - Laboratorio
3.4 Implemente el circuito mostrado en la figura 2
330 ohm

D1
LED1

3.5 ¿Qué observa en el Diodo LEDA:

3.6 Calcular la corriente que pasa por el diodo:
3.7 ¿Qué sucede cuando invierte la polaridad del Diodo LEDA.

Parte IV: COMPORTAMIENTO DINAMICO CON SENAL ALTERNA DEL DIODO

4.1 Utilizando el diodo de conmutación 1N4148, implemente el circuito mostrado en la figura 3

4.2 Obtenga del Generador de Funciones una señal cuadrada de 10 Vpp a una frecuencia de
1KHz.

CH1 CH
1N4148

Figura 3

4.3 Conecte el canal CH1 en paralelo con el Generador de Funciones punto (B) y el canal
CH2 ( A) en paralelo a la Resistencia R1

4.4 Graficar las formas de onda obtenida en cada canal del Osciloscopio( ambos canales
deben estar en la escala de 5 Volt/div y el CH2 con el selectos en DC

19
 Electrónica y Electricidad Industrial -

Forma de onda de la señal de Entrada (Canal CH1)

Forma de onda de la señal de Salida (Canal CH2)

Describa lo observado:

20
Electrónica y Electricidad Industrial - Laboratorio
4 5 Implemente el circuito de la figura 4.
x 00s

4.6 Utilizando el voltímetro digital en VDC , mida las tensiones en cada uno de los elementos y
complete la tabla.

Tensión en el Tensión en el Tensión en el Tensión en la Tensión en la

Diodo Rectificador Diodo Zener Diodo LED Resistencia R3 Resistencia R1

4.7 Mida las corrientes por las resistencias R1 y R3 y el Diodo Zener y completar la tabla

Corriente en el Corriente en el Corriente en Corriente en la Corriente en la

Diodo Rectificador Diodo Zener el Diodo LED Resistencia R3 Resistencia R1

4.8 Implemente el circuito mostrado en la figura 5, obtenga del generador de funciones una
señal TTL ( pulsos cuadrados positivos de 5 Vdc).
lN4007
Dl

0/SV
Rl lk

D2
LBD

Describa lo observado:.
 Electrónica y Electricidad Industrial -
Informe
Carátula
Deberá contener lo siguiente:
1 Logo de la institución.
2. Nombre del curso.
3. Nombre del laboratorio
4 Nombres de los integrantes
5. Sección a la que pertenecen
6. Fecha de realización
7. Fecha de presentación
8. Nombre del Profesor

Fundamento Teórico
Deberá ser conciso y redactado con lenguaje propio. Estará basado en las lecturas recomendadas o
cualquier otra información relacionada con el tema. No debe exceder de una página

Resultados del Laboratorio

El informe deberá de constar de los siguientes puntos:

I. Resultados del procedimiento desarrollado en el laboratorio indicando con claridad las

mediciones tomadas y los gráficos de las señales de acuerdo a las escalas tomadas. ( No
Copiar toda la guía de laboratorio )
II. Explique sustentando con fundamentos teóricos los resultados obtenidos en el laboratorio
III. Calcule y desarrolle el procedimiento completo para obtener el valor de la corriente en R1
en el siguiente circuito.
z <00v
Dl
O@0

D2

IV Observaciones y Conclusiones

NOTA:
1. La presentación del info me se realiza al ingresar al Laboratorio. En la clase siguiente a su realiz ación.
2. Se tomará en cuenta las reglas de orto grafía en la redacción del info me.
3. La evaluación de observaciones y conclusiones se realizará del siguiente modo:
Observaciones: se resaltan los logros alcanzados y tamb ién las dificultades o ezores de carácter técnico que pudiera
haber encontrado el alumn o en el desarrollo de las tareas, re spaldados por lo s cálculos o gráfico s pertinentes si fuese
el caso.
Conclusiones: e sta p arte contiene la síntesis de los re sultados alcanzados a la finalización del experimento.
 Electrónica y Electricidad Industrial - Laboratorio
LABORATORIO N° 2

APLICACIÓN DE LO APRENDIDO

1 - ¿Qué clase de dispositivo es un diodo*

2 - ¿Cómo está polarizado un diodo que no conduce*

3 - ¿Cuál es la diferencia entre un diodo LED y un diodo rectificador*

4.- Describa el comportamiento del diodo ideal

5.- ¿Que Diodo se polariza inversamente para que funciones como regulador de voltaje*

6.- ¿Qué características debe tener un Diodo para aplicarlo como interruptor rápido*

Apellidos y Nombres: ......... ......... ......... ......... ......... ........... Grupo: ...... Mesa:........

PUNTAJE:

Trujillo, 2015
UCV

23
 Electrónica y Electricidad Industrial -

Identifican, analizan y resuelven problemas pra cticos en sistemas

electromecánicos.

Cuco: ELECTRONICA Y ELECTR ICIDAD INDUSTRIAL ClcIO: IV

Actividad: Laboratorio 02: Diodos Semiconductores. Semana:

Nomb re y ap ellido del alumno: Sección: Docente:

Obs ervaciones Periodo: Fecha:

Documento s de Evaluación

Hoja de Trab ajo X Archivo informático

Informe Técnico Planos

Caso OtFOS:

Requiere No Puntaje
CRITER IOS A EVALUACIÓN Excelente Bueno
Mejora aceptable Logrado

Identifica y prueba el estado de los diodos semiconductoes 2 0

Implementa circuitos basicos con diodos 2 0

Analiza e interqeta los resultados 2 0

Puntualidad, Limpieza y S eguridad. 2 0

Aplñ acbn de lo aprendido 2 0

Informe: 0aratuB, Redacción, Ortografía, Oonclusiones 2 0

Puntaje Total

Puntaje Descripción
Comp let o entendimiento dei prob ie ma, rea liza la activida d cump iiendo todos los
Exce lente
Comentarios al 4 re querimiento s
alumno: (De llenado Entendimiento dei probie ma, re aiiza la activida d cu mpiiendo la mayoria de
Bueno 3 re querimiento s.
obligatorio)
Bajo entendimiento dei probie ma , realiza la a ct ividad c umpiiendo po cos de los
Re quiere mejora 2 re querimiento s.
No Aceptabie No demue stra entendimie nto dei proble ma o de la activida d.

24
