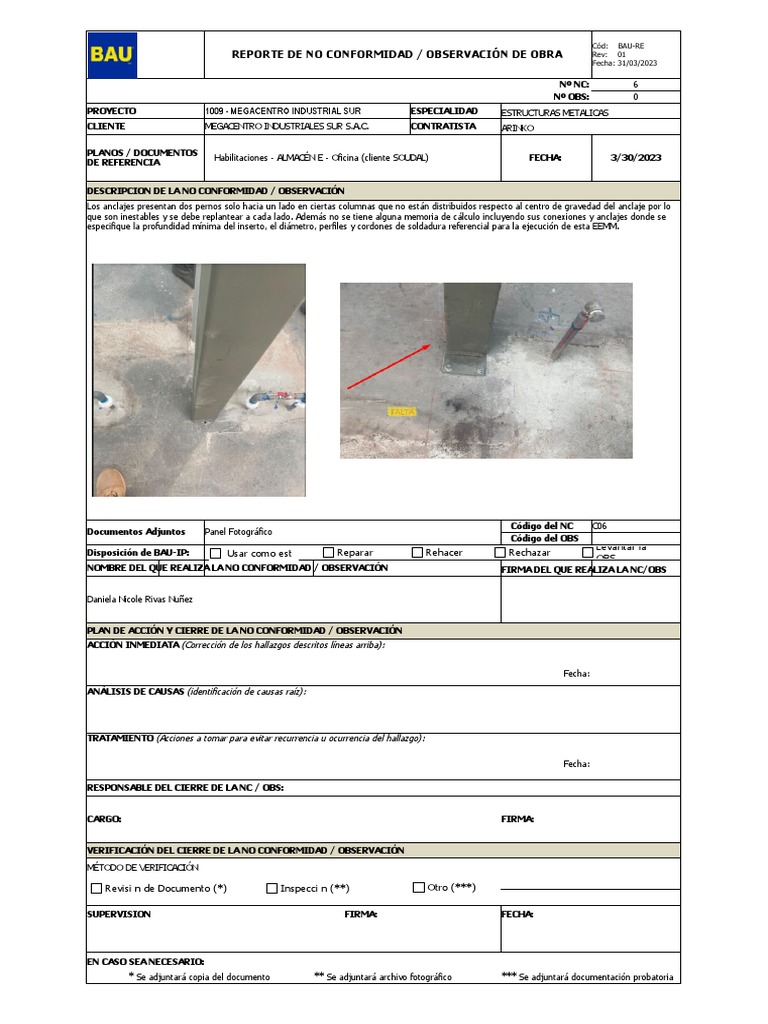

Cód: BAU-RE

REPORTE DE NO CONFORMIDAD / OBSERVACIÓN DE OBRA Rev: 01

Fecha: 31/03/2023

Nº NC: 6
Nº OBS: 0
PROYECTO 1009 - MEGACENTRO INDUSTRIAL SUR ESPECIALIDAD ESTRUCTURAS METALICAS
CLIENTE MEGACENTRO INDUSTRIALES SUR S.A.C. CONTRATISTA ARINKO

PLANOS / DOCUMENTOS
Habilitaciones - ALMACÉN E - Oficina (cliente SOUDAL) FECHA: 3/30/2023
DE REFERENCIA

DESCRIPCION DE LA NO CONFORMIDAD / OBSERVACIÓN

Los anclajes presentan dos pernos solo hacia un lado en ciertas columnas que no están distribuidos respecto al centro de gravedad del anclaje por lo
que son inestables y se debe replantear a cada lado. Además no se tiene alguna memoria de cálculo incluyendo sus conexiones y anclajes donde se
especifique la profundidad mínima del inserto, el diámetro, perfiles y cordones de soldadura referencial para la ejecución de esta EEMM.

Código del NC C06

Documentos Adjuntos Panel Fotográfico
Código del OBS
Levantar la
Disposición de BAU-IP: Usar como est ✘ Reparar ✘ Rehacer ✘ Rechazar
OBS
NOMBRE DEL QUE REALIZA LA NO CONFORMIDAD / OBSERVACIÓN FIRMA DEL QUE REALIZA LA NC/OBS

Daniela Nicole Rivas Nuñez

PLAN DE ACCIÓN Y CIERRE DE LA NO CONFORMIDAD / OBSERVACIÓN

ACCIÓN INMEDIATA (Corrección de los hallazgos descritos líneas arriba):

Fecha:

ANÁLISIS DE CAUSAS (identificación de causas raíz):

TRATAMIENTO (Acciones a tomar para evitar recurrencia u ocurrencia del hallazgo):

Fecha:

RESPONSABLE DEL CIERRE DE LA NC / OBS:

CARGO: FIRMA:

VERIFICACIÓN DEL CIERRE DE LA NO CONFORMIDAD / OBSERVACIÓN

MÉTODO DE VERIFICACIÓN

Revisi n de Documento (*) Inspecci n (**) Otro (***)

SUPERVISION FIRMA: FECHA:

EN CASO SEA NECESARIO:

* Se adjuntará copia del documento ** Se adjuntará archivo fotográfico *** Se adjuntará documentación probatoria
 Cód: BAU-RE
REPORTE DE NO CONFORMIDAD / OBSERVACIÓN DE OBRA Rev: 01
Fecha: 31/03/2023

Nº NC: 6
Nº OBS: 0
PROYECTO 1009 - MEGACENTRO INDUSTRIAL SUR ESPECIALIDAD ESTRUCTURAS METALICAS
CLIENTE MEGACENTRO INDUSTRIALES SUR S.A.C. CONTRATISTA ARINKO

PLANOS / DOCUMENTOS
Habilitaciones - ALMACÉN E - Oficina FECHA: 3/30/2023
DE REFERENCIA

DESCRIPCION DE LA NO CONFORMIDAD / OBSERVACIÓN

Las EEMM presentan pintura deficiente y sin adherencia debido a que pintaron sobre la capa de fundición sin retirar esta capa con un proceso de
granallado/arenado por lo tanto no tiene rugosidad mínima para la adherencia. Además la capa de fundición que no se retiró (ni se lijo correctamente)
generará corrosión prematura ya que no reemplaza a una capa de pintura. las EEMM en ambientes
costeros se especifica mínimo un sistema de pintura epóxica de 8 mills de espesor (200 micras) y al menos debe tener un base anticorrosiva de 4 mills
(100 micras) en estructuras recubiertas.

Código del NC C06

Documentos Adjuntos Panel Fotográfico
Código del OBS
Levantar la
Disposición de BAU-IP: Usar como est ✘ Reparar ✘ Rehacer ✘ Rechazar
OBS
NOMBRE DEL QUE REALIZA LA NO CONFORMIDAD / OBSERVACIÓN FIRMA DEL QUE REALIZA LA NC/OBS

Daniela Nicole Rivas Nuñez

PLAN DE ACCIÓN Y CIERRE DE LA NO CONFORMIDAD / OBSERVACIÓN

ACCIÓN INMEDIATA (Corrección de los hallazgos descritos líneas arriba):

Fecha:

ANÁLISIS DE CAUSAS (identificación de causas raíz):

TRATAMIENTO (Acciones a tomar para evitar recurrencia u ocurrencia del hallazgo):

Fecha:

RESPONSABLE DEL CIERRE DE LA NC / OBS:

CARGO: FIRMA:

VERIFICACIÓN DEL CIERRE DE LA NO CONFORMIDAD / OBSERVACIÓN

MÉTODO DE VERIFICACIÓN

Revisi n de Documento (*) Inspecci n (**) Otro (***)

SUPERVISION FIRMA: FECHA:

EN CASO SEA NECESARIO:

* Se adjuntará copia del documento ** Se adjuntará archivo fotográfico *** Se adjuntará documentación probatoria
 Cód: BAU-RE
REPORTE DE NO CONFORMIDAD / OBSERVACIÓN DE OBRA Rev: 01
Fecha: 31/03/2023

Nº NC: 6
Nº OBS: 0
PROYECTO 1009 - MEGACENTRO INDUSTRIAL SUR ESPECIALIDAD ESTRUCTURAS METALICAS
CLIENTE MEGACENTRO INDUSTRIALES SUR S.A.C. CONTRATISTA ARINKO

PLANOS / DOCUMENTOS
Habilitaciones - ALMACÉN D - Oficina FECHA: 3/30/2023
DE REFERENCIA

DESCRIPCION DE LA NO CONFORMIDAD / OBSERVACIÓN

Las EEMM presentan pintura deficiente y sin adherencia debido a que pintaron sobre la capa de fundición sin retirar esta capa con un proceso de
granallado/arenado por lo tanto no tiene rugosidad mínima para la adherencia. Además la capa de fundición que no se retiró (ni se lijo correctamente)
generará corrosión prematura ya que no reemplaza a una capa de pintura. las EEMM en ambientes
costeros se especifica mínimo un sistema de pintura epóxica de 8 mills de espesor (200 micras) y al menos debe tener un base anticorrosiva de 4 mills
(100 micras) en estructuras recubiertas.

Código del NC C06

Documentos Adjuntos Panel Fotográfico
Código del OBS
Levantar la
Disposición de BAU-IP: Usar como est ✘ Reparar ✘ Rehacer ✘ Rechazar
OBS
NOMBRE DEL QUE REALIZA LA NO CONFORMIDAD / OBSERVACIÓN FIRMA DEL QUE REALIZA LA NC/OBS

Daniela Nicole Rivas Nuñez

PLAN DE ACCIÓN Y CIERRE DE LA NO CONFORMIDAD / OBSERVACIÓN

ACCIÓN INMEDIATA (Corrección de los hallazgos descritos líneas arriba):

Fecha:

ANÁLISIS DE CAUSAS (identificación de causas raíz):

TRATAMIENTO (Acciones a tomar para evitar recurrencia u ocurrencia del hallazgo):

Fecha:

RESPONSABLE DEL CIERRE DE LA NC / OBS:

CARGO: FIRMA:

VERIFICACIÓN DEL CIERRE DE LA NO CONFORMIDAD / OBSERVACIÓN

MÉTODO DE VERIFICACIÓN

Revisi n de Documento (*) Inspecci n (**) Otro (***)

SUPERVISION FIRMA: FECHA:

EN CASO SEA NECESARIO:

* Se adjuntará copia del documento ** Se adjuntará archivo fotográfico *** Se adjuntará documentación probatoria
