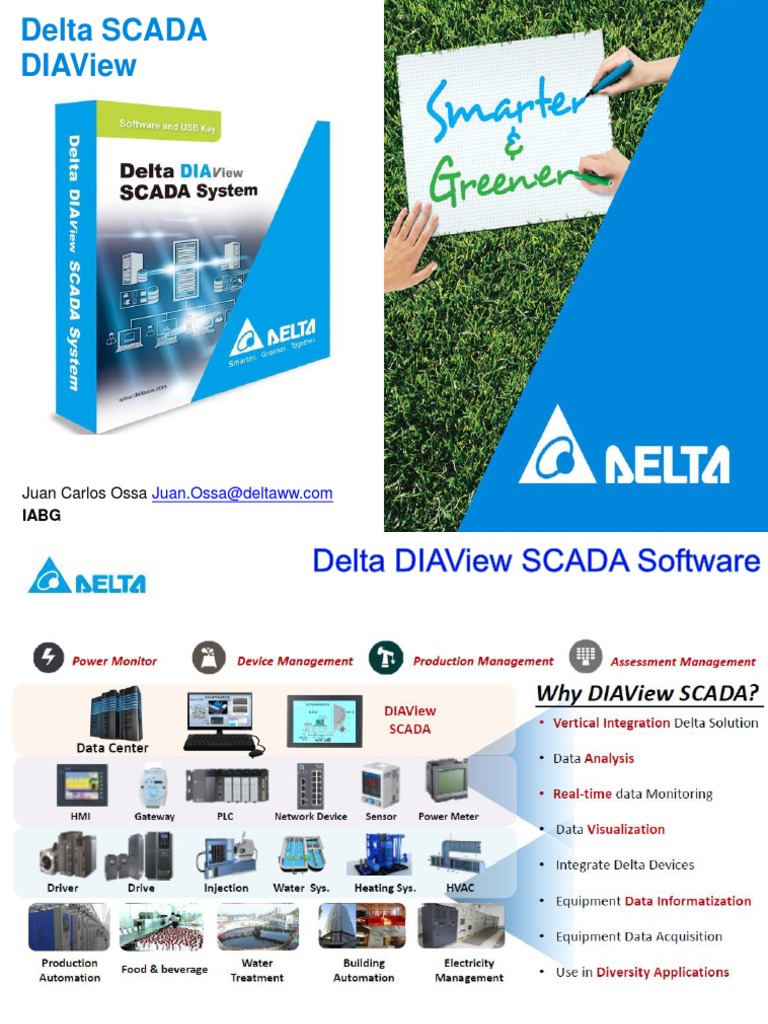

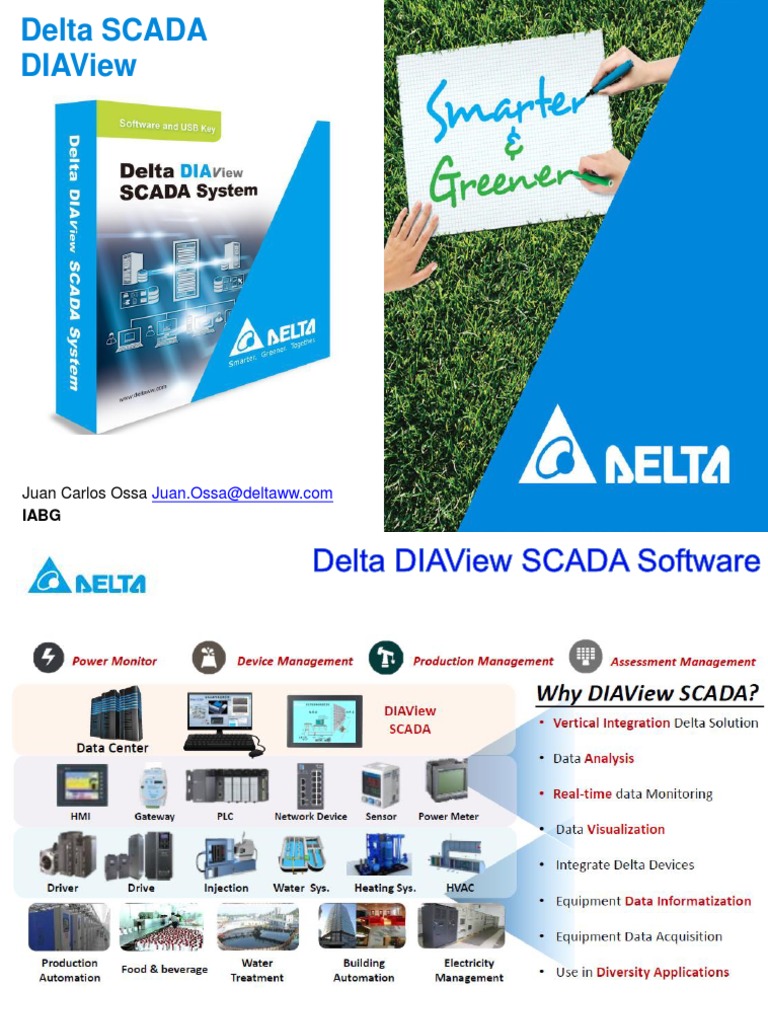

Delta SCADA

DIAView

Juan Carlos Ossa Juan.Ossa@deltaww.com

IABG
Confidential
2
1: Comunicación industrial estable
2: Plataforma de visualización gráfica perfecta
3: Diccionario Flexible de Variables
4: Múltiples herramientas de visualización de
datos
5: Potente gestión de alarmas
6: Fácil uso de Scripting (VBScript)
7: Programa de usuario flexible
8: Gestión eficiente de recetas
9: Gestión confiable de usuarios
10:Confidential
Arquitectura de software abierta
3 3
 DIAView SCADA Arquitectura
8
Develop Cloud solicitud Runtime
PC Client Web Client Mobile Client

History
Report
3 6 7
IO Alarm
Internet / Intranet / LAN 雲
1 DIAView
5 Redundant 4 IO Server

OPC Server

Confidential
 Características funcionales

 Soporta MODBUS estándar y conexión

perfecta con PLC Delta
 Incluye Drivers para PLC Siemens,
Mitsubishi, Omron
 (Ethernet, TCP, PPI)
 Soporta comunicación OPC
 Simulación de datos local
 Optimización de muestreo y función de
recuperación automática de
comunicaciones

Diagrama de conexión de la comunicación del

sistema SCADA
Confidential
 Características funcionales
Librería Smart Symbol
El desarrollo de la interfaz gráfica es una parte
importante del sistema de monitoreo y control.
Es la clave para que el proyecto integre cada
recurso para satisfacer los requisitos de función.
Es una plataforma para la visualización y
control en tiempo real de todo el sistema.
 Tecnología WPF, imagen exquisita
 (Windows Presentation Foundation)
 Animación compuesta, animación realista
 Gran biblioteca de símbolos inteligentes
 Tecnología de compresión de imagen,
función de auto-adaptación de apoyo
〄Más de mil tipos de gráficos industriales
utilizados comúnmente
〄Animación multi-nivel y un atributo de acción,
que puede realizar una animación compleja
〄Los usuarios pueden agregar sus propias figuras
Confidential
 Implementación del componente gráfico
 Motor de Script Combinación de gráficos  Atributos

Motor de Script Componente Grafico

Combinación de
gráficos

Atributos Extendidos
Confidential
 Estructura en árbol del Diccionario
Características funcionales

Diccionario de variables: colección de variables de un

proyecto. Grupo de variables: unidad para la gestión
de agrupación de variables..
 Agregar / eliminar y modificar rápidamente
 Variables Batch, mejora la eficiencia de desarrollo
 Gestión de variables en estructura de árbol y
agrupación infinita
 Sustituto inteligente, referencia y búsqueda,
estadísticas y verificación de errores.

Variable
Variable Root Group
Root Group

Workshop A Workshop A Workshop B

Machine
Machine A Machine A Machine B
Machine A Machine B B

Temperatur
Boot Time Temperature Boot Time Temperature Boot Time Temperature Boot Time
e
Confidential
Temperature Boot Time Temperature Boot Time

8
 Características funcionales 1: Configuración
de la variable
Reportes:
 Interfaz con Microsoft Excel
 Función de plantilla, plantilla 2: Importación y
personalizada exportación
 Variables Batch
 Importación y exportación del
Reportes
 Soporte VBScript para acceso a la
base de datos

3: Query

Confidential
 Características
Curva en tiempo real y curva histórica
funcionales

 Curva en tiempo real, curva

histórica, curva XY
 Gráfico 2D / 3D, histograma
 Interconectar e interactuar
con la base de datos
 Importar y exportar datos en
formato Excel
Informes interactúan con bases de datos relacionales

Database

Intercambio
de Datos

Gráfico circular XY curva Histograma

Confidential
 Características funcionales
La alarma es un recordatorio utilizado para los datos variables cuando están más
allá del valor normal. Evita el riesgo en el proceso de producción. La alarma
desempeña un papel insustituible para la seguridad del sistema de control.
Alarmas Capacidades de filtrado :
Clasificación de zonas Fuente los usuarios quieren ver el más alto
Gestión función de filtro de alarma nivel de alarma almacenado: sólo
Procesamiento de alarma múltiples marcar la casilla correspondiente
Ventana
Alarma por Email Alarma
Alarma por voz

Alarma por SMS Filtro Página de configuración de filtro

Tipo de Tipo de
Nivel de
Confidential Almacenamiento
Alarma Alarma
 Características Funcionales
Informe del historial de alarmas :De acuerdo con las condiciones de la
consulta, se puede exportar el correspondiente informe de alarma histórica

Hora de Hora de Consulta registro de alarma

inicio finalización

Incluye:
identificación de
alarma, tiempo de
activación, el
contenido, el nivel y
otra información
detallada

Confidential
 Características funcionales

Usando VBScript. La ejecución es

interpretada por un navegador web, no
es necesario aumentar la carga de
VBScript
servidor. El uso de programación visual,
sugerencia automática, comprobación
de sintaxis y el mensaje de error.

 Código de protección Leer y escribir

 Existen tres tipos de Scripts
 El código no es sensible a
mayúsculas
 Posicionamiento preciso del código
de error en el Script

Confidential
 Características funcionales

Permite al usuario el control de recursos

a través de Script para el control de
lógica compleja
 Flexible y fácil de usar
 Scripts por de condición, cuando el
valor cambie, cuando cambie el valor
a cierto, cuando cambie el valor a
falso, cuando el valor se mantiene
verdadero o sigue siendo falso.
 Script por tiempo cuando se inicia, se
detiene, continuo, semanal y
mensual.

Confidential
 Características Receta
farmacéutica
funcionales
Receta de
Entradas
Conforme a la fórmula especial en las ......
Grupo receta alimentos
industrias alimentaria y farmacéutica, Ingredientes
se producen diferentes productos. El Receta N

SCADA utiliza diferentes variables de

configuración del proyecto como una Receta de pan
fórmula, que mejoran la velocidad de Preparación de la receta

configuración del proyecto y precisión. Nombre del variables de Dulce Salado El sabor
componente composición del café
Navegador de Receta: se utiliza para
Azúcar variable1 85 10 30
configurar y mantener la receta
Crema variable2 10 10 10
 Acceso VBScript
 Importación y exportación de sal variable3 5 80 10

variables de la receta . El polvo de Variable4 0 0 50

café
Confidential
Características funcionales
Gestión de Usuario: incluye
inicio de sesión, Cierre de
sesión, modificar la contraseña,
Permisos de Usuarios:
Roles del Autoridad relevante Observación
usuario
Añadir, eliminar usuarios, El sistema por defecto
Administrador gestionar la zona de tiene un administrador
seguridad, y privilegios de de sistemas
operador

administración del usuario Operador Entrar, salir, gestionar las Sólo puede manejar el
imágenes relacionadas y objeto de la zona de
variables de operación etc. seguridad pertinente.
 Gestión de permisos de rol
Principios de la zona de seguridad
de usuario múltiple
Operación Con la misma
 Cierre de sesión automático (Modificar / Ver) zona de
seguridadObjeto (Variable /
Usuario Validación
en línea Grafico)

 El objeto puede ser

Asociar Asociar
Zona de
configurado y situado en la
seguridad
Confidential
zona de seguridad.
6 6
Interfaz Interfaz
Entorno de Ambiente de
de desarrollo operación
usuario

Diccionario Diccionario
de variables de variables

Base de SERVIDOR DE Base de

Archivo
Configuración del DATOS datos
datos en histórica
sistema
tiempo real

Servidor de I/O
Comunicación
con Dispositivo
Equipo local servidor OPC

Confidential
 Control y Supervisión Tratamiento de Agua
1. A través del uso de SCADA en el centro de control, el operador monitorea y controla el
proceso. También puede grabar datos históricos y eventos de alarmas.
2. A través del análisis, cálculo de flujo y la calidad del agua, ayuda a los usuarios a
reducir la dosis para ahorrar costos. A través de análisis de la oxigenación de la
laguna aerobia, se utilizan algoritmos PID de forma automática para ajustar la
frecuencia de funcionamiento, con el ahorro energía correspondiente.

Planta de tratamiento de
Confidential
aguas Pantalla de Supervisión
8
 Control y Supervisión HVAC
1. Sistema de control inteligente HVAC integrado con SCADA, PLC y el inversor. Ahorro
de energía eléctrica es de hasta 20% ~ 60%.
2. Sistema de monitoreo inteligente HVAC, ajusta automáticamente la frecuencia del
ventilador; adecuadamente importa el aire fresco basado en la concentración de CO2
en interiores.

Estructura
Confidential del sistema de Pantalla de Monitoreo
10 climatización
 Sistema de control Distribuido
1. SCADA genera automáticamente informes para reducir los errores manuales.

2. Control de forma remota y mantenimiento del sistema, respuesta rápida para

averiguar el origen de fallos y proponer soluciones que mejoran la eficiencia del
servicio en un 30%.

Estructura
Confidential del sistema de monitoreo Pantalla de Monitoreo
IOT
 Sistema de Monitoreo de Video
1. Monitoreo de video en tiempo real de la estación de producción

2. Administración de los datos en tiempo real de todo el proceso, recopila, clasifica,

almacena y carga automáticamente..

ConfidentialEstructura del sistema Pantalla de Monitoreo

 Autorización
 Compra licencia Runtime y la licencia de desarrollo es gratis.
 Cifrado de hardware para autorización. El software sólo puede funcionar
durante 2 horas si no esta licenciado.

Puntos o Tags
 Hay ocho tipos de especificaciones
 64, 128, 256, 512, 1000, 1500, 3000, Punto ilimitados

Facturación
 Los costos dependen de los puntos IO (externo + interno), las variables
internas se duplican de los puntos externos y se suministran de forma
gratuita.
 Por ejemplo: compra una licencia de 512 puntos, 1024 puntos de variables internas
Confidential
se pueden utilizar.
 Principales características

• Pantalla táctil TFT LCD de 15 "y 19“

• Procesador Intel Core i3 / i5 sin ventilador

y de bajo consumo, con alta eficiencia y
excelente rendimiento

• Compatibilidad total con plataforma de

software SCADA e IEMS que proporciona
una interfaz abierta

• Resistente a altas y bajas temperaturas,

resistente al polvo y al agua, adecuado
para aplicaciones en ambientes
industriales severos
 Requisitos de Win XP / Win7 / Win8 / Win10 / Win Server 2003 / Win Server 2008
Software

Requisitos de CPU: 2,0 GHz o superior

Hardware
Memoria: 2 GB o superior
Disco duro: al menos 4 GB libres
Pantalla: VGA, SVGA y el soporte de Windows de 256 colores

Notas 1)Iniciar sesión como administrador

2)Instalación de .NET Framework 4.0 o superior.

Confidential
Smarter. Greener. Together.
