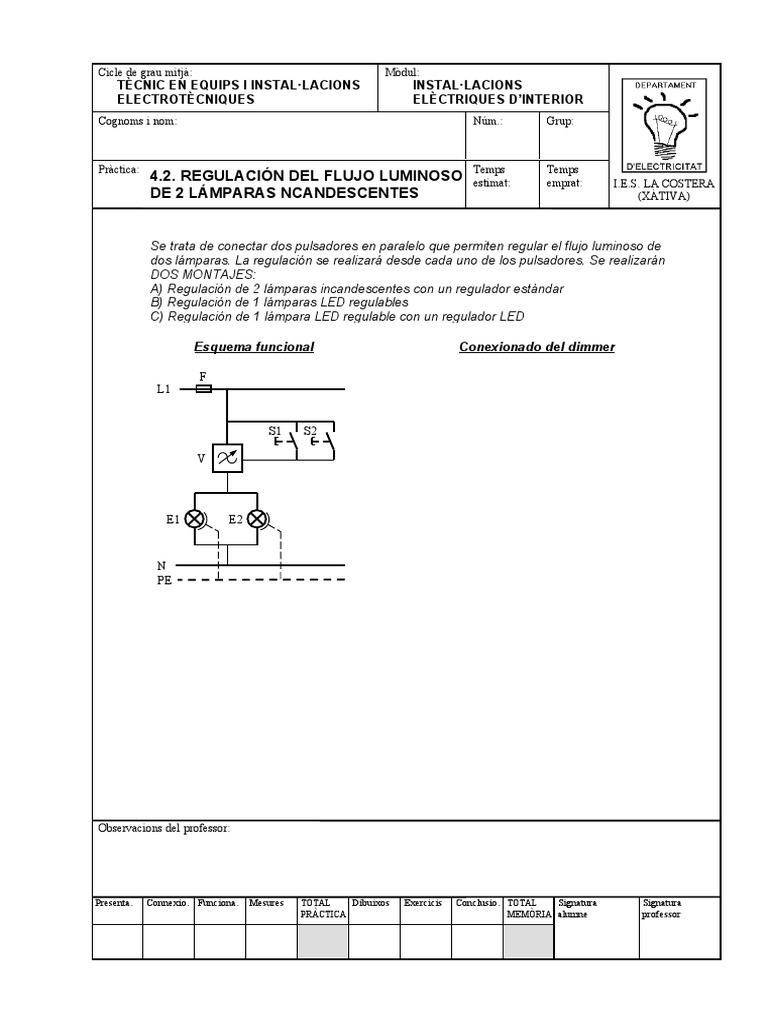

Cicle de grau mitjà: Mòdul:

TÈCNIC EN EQUIPS I INSTAL·LACIONS INSTAL·LACIONS

ELECTROTÈCNIQUES ELÈCTRIQUES D’INTERIOR
Cognoms i nom: Núm.: Grup:

Pràctica: Temps Temps

4.2. REGULACIÓN DEL FLUJO LUMINOSO estimat: emprat: I.E.S. LA COSTERA
DE 2 LÁMPARAS NCANDESCENTES (XÀTIVA)

Se trata de conectar dos pulsadores en paralelo que permiten regular el flujo luminoso de
dos lámparas. La regulación se realizará desde cada uno de los pulsadores. Se realizarán
DOS MONTAJES:
A) Regulación de 2 lámparas incandescentes con un regulador estándar
B) Regulación de 1 lámparas LED regulables
C) Regulación de 1 lámpara LED regulable con un regulador LED

Esquema funcional Conexionado del dimmer

F
L1

S1 S2

E1 E2

N
PE

Observacions del professor:

Presenta. Connexio. Funciona. Mesures TOTAL Dibuixos Exercicis Conclusio. TOTAL Signatura Signatura
PRÀCTICA MEMÒRIA alumne professor
PRÁCTICA 4.2. REGULACIÓN DEL FLUJO LUMINOSO DE DOS LÁMPARAS INCANDESCENTES.

1. Después de comprobar el circuito, conecta un amperímetro y un voltímetro. Observa lo que sucede con la
tensión y la intensidad al regular el flujo luminoso emitido por las lámparas. Explícalo.

2. Dibuja en la primera página de esta ficha el conexionado del “dimmer” que has utilizado.

3. Di algunos lugares donde se podría utilizar esta instalación.
