SOP Instalación de Baterías de Litio "ESM-48100A1 "

Security Level:

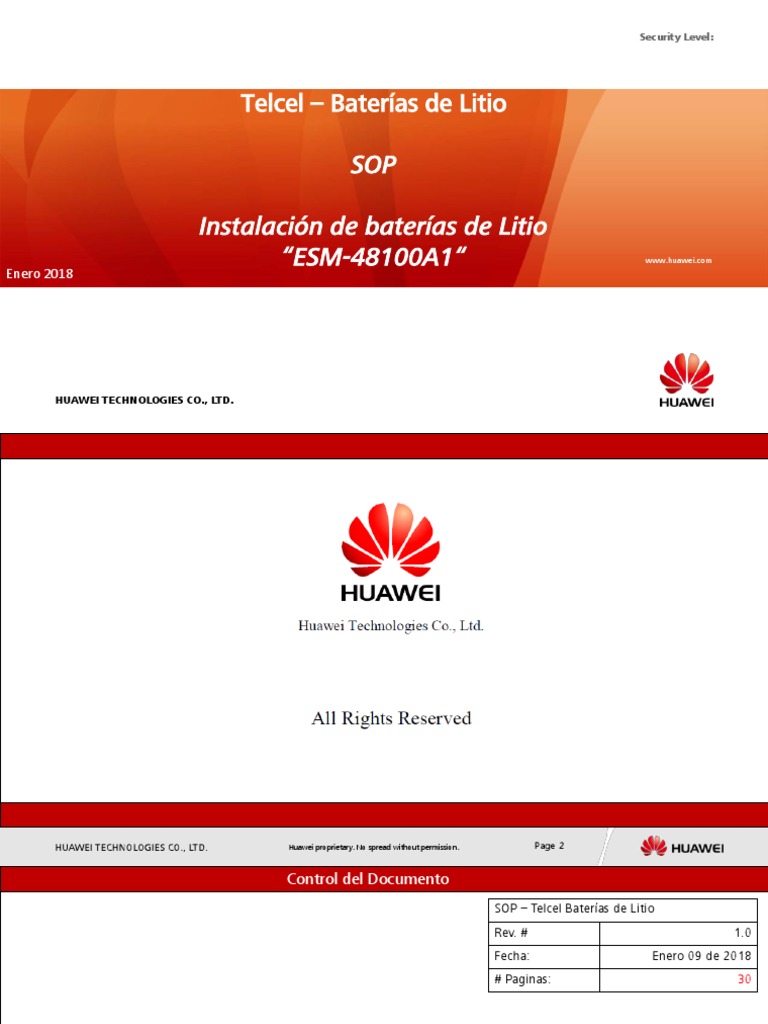

Telcel – Baterías de Litio
SOP
Instalación de baterías de Litio

“ESM-48100A1“ www.huawei.com
Enero 2018
HUAWEI TECHNOLOGIES CO., LTD.

HUAWEI TECHNOLOGIES CO., LTD. Huawei proprietary. No spread without permission. Page 2
Control del Documento
SOP – Telcel Baterías de Litio
Rev. # 1.0
Fecha: Enero 09 de 2018
# Paginas: 30
Name ID E mail
By: Maximino Rodríguez Juárez 00345031 maximino.rodriguez@huawei.com
Reviewed: Maxell Moreno Novelo 84040229 maxell.moreno@huawei.com
Gandejun 00273612 gandejun@huawei.com
Approved: Maximino Rodríguez Juárez 00345031 maximino.rodriguez@huawei.com
Control de Cambios
Cambio 1
Uso de la presente Guía
El objetivo del presente documento es una guía de instalación referente al modulo de energía o batería de litio, modelo ESM-48100A1, marca
Huawei
La información indicada hace referencia y aplica a la instalación de dicha batería dentro de gabinetes Huawei, y sitios que cuenten con doble
gabinete.
La información aquí contenida se encuentra conformada de la siguiente manera:
•Descripción de Proyecto
•Descripción de Equipo
•SOP
•Procedimiento de acuerdo a cada escenario
•Anexo 1 – Información de Gabinetes TP
•Anexo 2 – Interconexión de Gabinetes
Es necesario revisar todo este documento antes de empezar los trabajos en sitio, esto con el objetivo de que la instalación corresponda con el
estándar de instalación cerrado con el cliente “Telcel”, corresponda con el escenario que se tenga en sitio y lo más importante se tenga una
correcto funcionamiento y operación de las baterías de litio “ESM-48100A1”
Cualquier duda o inconsistencia favor de revisarlo con el supervisor de sitio o coordinador de la región
Descripción de Proyecto
Instalación de baterías de litio
El presente proyecto consiste en la instalación de baterías de Litio modelo “ESM-48100A1” en sitios existentes de Telcel, básicamente se
instalaran 2 bancos de baterías, con el objetivo de complementar con 4 bancos de baterías los sitios de doble gabinete; 2 bancos de baterías de
tipo “plomo ácido”, baterías existente más dos nuevas baterías de litio.
En caso de que las baterías de plomo acido ya no existan es sitio, únicamente serán instaladas las dos nuevas baterías de litio
Solo Baterías de Litio

Litio (2)
Nota: Los presentes diagramas son

una representación general del
Combinación de Baterías proyecto, para mas información
referirse al escenario en especifico
VRLA (2) + Litio (2) indicado en el presente SOP
Descripción de Equipo
Batería de Litio
SOP
Standard Operation Procedure
Procedimiento de Operación Estándar
(Guía de Instalación)
Procedimiento General
2.0 4.0
1.0 3.0
Ubicación de baterías en Cables de comunicación
Recepción de Material Instalación de cables de tierra “UTP”
gabinete
5.0 6.0 7.0

8.0
Cables de fuerza de Cables de fuerza de Encendido –
Actualización de Software
“Baterías” “Activación” “Power On”
9.0
Configuración de Batería
“ESM-48100A1”
# Actividad Tiempo
1.0 Recepción de Material 1.0 Recepción de Material
1.1 Equipo y Materiales
Proceso
Lista general de elementos para instalación de batería de litio
Revisar que el material recibido coincida con la
“DN” – Delivery Note
1
Revisar que el material con que se cuenta es

suficiente para llevar a cabo la instalación de las
2
baterías
Comentario
Nota: La lista del lado izquierdo, es una lista

1 general, los elemento o cantidades podrían variar
de acuerdo al escenario en campo
Herramienta & Material
# Actividad Tiempo
1.0 Recepción de Material 1.0 Recepción de Material
1.2 EHS - Movimiento de Batería
Proceso
Por seguridad, al menos 2 personas deben cargar la batería de litio 1
Utilizar equipo de protección personal
Peso de Batería
73 kg 3
Comentario
Utilizar el “Equipo de Protección Personal”

1
Utilizar faja para cargar las baterías

2
Utilizar faja para cargar

“Faja Lumbar”
# Actividad Tiempo
2.0 Ubicación de baterías en gabinete 2.0 Ubicación de baterías en gabinete
2.1
Proceso
Cada gabinete TP tiene capacidad para instalar dos

1 módulos de batería de litio
Estos módulos serán instalados directamente sobre

Batt 2 las repisas existente en la sección de baterías
2
Ambas baterías de litio

deben ser instaladas juntas
3
en el mismo gabinete de
baterías
4
Comentario
Batt 1 1
2
Ubicación de Baterías
1) En caso de no tener baterías en sitio, ubicar baterías en gabinete de fuerza, donde se encuentra la planta de Herramienta & Material
fuerza DC (-48vdc)
2) En caso de contar con baterías en sitio (VRLA), ocupar el gabinete disponible
# Actividad Tiempo
3.0 Instalación de cable de tierra 3.0 Instalación de cables de tierra
3.1
Proceso
Utilizar cable calibre 6awg (verde)para aterrizar

cada uno de los módulos de baterías de litio
1
Cada modulo debe tener su propio cable de tierra

independiente, de la batería hacia la barra de tierra
2
del gabinete
Utilizar zapata de un ojillo en ambos extremos ,

poncharla con la herramienta adecuada
3
Cable de tierra Cubrir la zapata con termofit negro, la longitud del

4 termofit debe se al menos del doble de la longitud
6awg - verde del cañón de la zapata
Comentario
Pinza Pistola de
Ponchadora Calor
# Actividad Tiempo
4.0 Cables de comunicación “UTP” 4.0 Cables de comunicación “UTP”
4.1
Proceso
UTP cable (azul)

(3)
Instalar cable UTP gris entre los módulos de batería
Hecho en campo
1
Instalar conector RJ45 - resistencia en la Batt 2, en

el puerto COM_OUT
2
Batt 1
Realizar el cable UTP azul de acuerdo al tamaño
necesario del SMU hacia la Batt 1 – puerto
3
(1) UTP cable (gris) COM_IN, la configuración de este cable es recta
De fabrica
4
Batt 2 Comentario
(2) Revisar la conexión de los cables UTP de acuerdo al

1 escenario en campo y modelo de gabinetes
Pinza Pinza de Corte Pinza de Corte

Configuración de cable UTP Ponchadora RJ45 Diagonal al raz
(Cable Recto)
# Actividad Tiempo
5.0 Cables de fuerza de “Baterías” 5.0 Cables de fuerza de “Baterías”
5.1 Ruteo de Cables
Proceso
Rutear los cables de baterías, de la batería de litio a el

breaker de baterías de la planta de fuerza
1 Rojo – 4awg – Positivo
Negro – 4awg – Negativo
Colocar zapata de un ojillo – 4 awg a los cables de

fuerza que lo requieran , y colocar termofit negro
2
y trasparente para etiqueta
Deben ser instaladas dos módulos de baterías de

litio por cada sitio.
3
Garantizar que durante el proceso de instalación el

4 breaker de baterías a utilizar se encuentre abierto
(apagado)
Comentario
Revisar la conexión de los cables de fuerza de las

1 baterías de acuerdo al escenario en campo y
modelo de gabinetes
La conexión de la batería debe ser por medio de
2 torquimetro: 4.0 – 6.0 Nm
Pinza de Corte Matraca y Torquímetro

Dado
Pistola de Calor Pinza
Ponchadora
# Actividad Tiempo
5.0 Cables de fuerza de “Baterías” 5.0 Cables de fuerza de “Baterías”
5.2 Conexión en paralelo
Proceso
Ambas baterías de litio deben ser conectadas en

paralelo
1
El método para conectar en paralelo Un solo breaker de baterías debe de conectar y

ambas baterías de litio – 100 Ah c/u, 2
controlar ambos módulos de litio
capacidad total del sistema 200Ah;
dependerá del modelo de gabinete y
escenario en campo
3
Comentario
Revisar la conexión de los cables de fuerza de las

1 baterías de acuerdo al escenario en campo y
modelo de gabinetes
# Actividad Tiempo
6.0 Cables de fuerza de “Activación” 6.0 Cables de fuerza de “Activación”
6.1 Cable de Activación
Proceso
Debe ser colocado un cableado de activación por

cada uno de los módulos de litio instalados
1
Rutearlo de la batería de litio a la planta de fuerza

DC (-48vdc)
2
Cable negro, conectarlo a la barra positiva

Cable azul, conectarlo a breaker
3
Los cables negativos (azules) de ambas baterías

4 deben ser conectados al mismo breaker de DC
Comentario
Revisar la conexión de los cables de fuerza de

1 “Activación” de acuerdo al escenario en campo y
modelo de gabinetes
Pinza de Corte Pinza de Desarmador

Corte al ras
# Actividad Tiempo
7.0 Encendido - “Power On” 7.0 Encendido – “Power On”
7.1
Proceso
1 2 Revisar las conexiones de todos los cables de los

módulos de litio: tierra, fuerza batería, fuerza
1
activación, UTP de control
Corroborar el torque de los cables de fuerza de la

batería, colocar la cubierta de plástico para evitar
2
contacto accidental con los bornes de la batería
Encender breaker de la batería - 1x125 Amp

Encender breaker de activación
3
Esperar 15 minutos y revisar el estatus de los LED

4 de las baterías, el LED de alarma debe de estar
apagado
3 4
Comentario
# Actividad Tiempo
8.0 Actualización de Software 8.0 Actualización de Software
8.1 Preparativos
Proceso
Se debe tener preparada una memoria USB con los

La versión del SMU debe ser: 1
archivos de actualización, solo se deben tener
estos dos archivos en la memoria USB
V500R002C00SPC005
La versión objetivo que debe tener el SMU es:
V500R002C00SPC005
2
En caso de que la batería de litio tenga una versión

inferior a V212, actualizarla a V213
3
Si es igual a V212, no es necesario actualizar
La versión de la batería de litio debe ser al
menos: V212, en caso de que sea menor
actualizarla a V213 4
Comentario
Memoria USB
Main Menu => Running Information => Con versión de
SMU
Li Battery => Li Battery1 => Software Ver
# Actividad Tiempo
8.0 Actualización de Software 8.0 Actualización de Software
8.2 Actualización SMU
Proceso
Instrucciones “Menú” - SMU
1
7
6
1
5 8
3
2
8
4
Comentario
3
1
2
1) Seleccionar en el menú principal del SMU – “Site Maintenance” – Password 000001
2) Seleccionar U Disk Upgrade – Enter
3) Seleccionar el archivo de actualización: V500R002C00SPC005 – Enter
4) Presionar nuevamente Enter para confirmar la actualización Memoria USB
Con versión de
5) Esperar algunos minutos hasta que aparezca la leyenda “Upgrade Sucessful” SMU
6) Confirmar nuevamente la versión del SMU, debe ser la versión objetivo: V500R002C00SPC005
# Actividad Tiempo
9.0 Configuración de Baterías “ESM-48100A1” 9.0 Configuración de Bat. ESM-48100A1
9.1 Limite de Corriente
Proceso
1
Password: Como ultimo paso es necesario ajustar el
000001 1
parámetro de limite de corriente, este valor debe
de ser: 0.15 C10
2 Los pasos a seguir para configurar este parámetro

se indican en las imágenes del lado izquierdo
2
3 3
4
4
Comentario
5 1

Valor de Corriente Limite
0.15 C10
Procedimiento de acuerdo a escenario
En las siguientes hojas se indican los diferentes escenarios que se pueden encontrar en campo, y se especifican los detalles en la instalación en
cada uno de ellos, seguir dicha información para realizar la instalación en campo.
Paso 1: Seleccionar el escenario que corresponda
Paso 2: Seguir la guía y diagrama correspondiente
Escenario 1 Escenario 2 Escenario 3
Procedimiento de acuerdo a escenario
Indoor
Outdoor
Escenario 1.1 TP48200B-N20A2 (PMU)
Notas:
a) Si se cuenta con espacio en el gabinete principal,
instalar las dos baterías en dicho gabinete
b) No es necesario instalar el cable UTP que va de la

batería de litio uno (COM IN) al controlador PMU
Escenario 1.2 TP48200B-L20A2 / L20A5 / L20B2 (SMU)
Notas:
a) Si se cuenta con espacio en el gabinete principal,
instalar las dos baterías en dicho gabinete
b) Asegurarse de instalar el cable UTP que va de la

batería de litio uno (COM IN) al controlador SMU,
puerto UIM - COM
Escenario 1.1 & 1.2 (con baterías VRLA)
Notas:
a) Debido a que se tienen batería instaladas (VRLA) en el gabinete principal, las nuevas baterías de litio
serán instaladas en el rack de baterías
b) Gabinete con PMU, no es necesario conectar el cable UTP en el PMU
c) Gabinete con SMU, se deberá conectar el cable UTP en el SMU puerto UIM-COM
Escenario 2.1 TP48200A – HX09A6 / A4 + TP48200A-HX09A6 / A4 (Opción 1)
Notas:
a) La primera opción es instalar las baterías de litio
en el “Power Cabinet”
b) Debido a que en esta versión de gabinete, ya se

encuentra ocupado el puerto “UIM-COM”, el cable UTP
de comunicación de la batería debe ser conectado en la
tarjeta TCU ubicada en la puerta de baterías del “Main
Cabinet” puerto COM-OUT
c) Asegurarse que los cables de baterías se

encuentran instalados de la barra de baterías (+&-) a la
planta de fuerza y el cable UTP del puerto “UIM-COM”
se encuentre instalado
Escenario 2.1 TP48200A – HX09A6 / A4 + TP48200A-HX09A6 / A4 (Opción 2)
Notas:
a) Si se encuentra ocupado el “Power Cabinet” con baterías
VRLA, utilizar el “Main Cabinet”
b) Debido a que en esta versión de gabinete, ya se encuentra

ocupado el puerto “UIM-COM”, el cable UTP de comunicación
de la batería debe ser conectado en la tarjeta TCU ubicada en la
puerta de baterías del “Main Cabinet” puerto COM-OUT
c) Asegurarse que los cables de baterías se encuentran

instalados de la barra de baterías (+&-) a la planta de fuerza y el
cable UTP del puerto “UIM-COM” se encuentre instalado
d) La conexión de las baterías y del cable de activación debe

ser conectado en la planta de fuerza del “Power Cabinet”
Escenario 2.2 TP48200A – HX09A6 / A4 + TP48200T-H17D1 (Opción 1)
Notas:
a) La primera opción es utilizar el “Power Cabiner” para
ubicar las baterías de litio

puerta de baterías del “Power Cabinet” puerto COM-OUT


Escenario 2.2 TP48200A – HX09A6 / A4 + TP48200T-H17D1 (Opción 2)
Notas:

puerta de baterías del “Power Cabinet” puerto COM-OUT


Escenario 2.3 TP48200T – H17D1 + TP48200T-H17D1 (Opción 1)
Notas:
a) La primera opción es instalar las baterías en el “Power
Cabinet”
b) El cable de comunicación UTP, debe ser conectado directo

al SMU, el puerto UIM-COM del “Power Cabinet”

instalados de la barra de baterías (+&-) a la planta de fuerza

Escenario 2.3 TP48200T – H17D1 + TP48200T-H17D1 (Opción 2)
Notas:
b) El cable de comunicación UTP, debe ser conectado directo

al SMU, en el puerto UIM-COM en el “Power Cabinet”


Escenario 2.4 TP48200T – H17D1 + TP48200A-X6H2 (Opción 1)
Notas:



Escenario 2.4 TP48200T – H17D1 + TP48200A-X6H2 (Opción 2)
Notas:



Anexo 1
Información de gabinetes
TP
Escenario 2.4 TP4
# Actividad Tiempo
Anexo 1 1.0 Instalación DCDU5
1.1 Información Preliminar
Proceso
Como ya se ha comentado, en el presente escenario (1) se

reutilizara la planta de fuerza “FPRA” de nokia, así como su banco
1 de baterías.
De la planta de fuerza “FPRA” se energizara una DCDU conocida

como DCDU5, que alimentara los radios de 1900MHz
2
Del gabinete de baterías donde se instalara la DCDU5, se cuenta

con tres versiones dependiendo de la cantidad de bancos de
3 baterías y de la capacidad. En las imágenes de la izquierda se
indican las diferencias.
Comentario
Anexo 2
Interconexión de
Gabinetes TP

SOP Instalación de Baterías de Litio "ESM-48100A1 "

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

SOP Instalación de Baterías de Litio "ESM-48100A1 "

Cargado por

Copyright:

Formatos disponibles

Security Level:

Telcel – Baterías de Litio

Instalación de baterías de Litio

HUAWEI TECHNOLOGIES CO., LTD.

La información aquí contenida se encuentra conformada de la siguiente manera:

Solo Baterías de Litio

Nota: Los presentes diagramas son

Standard Operation Procedure

Procedimiento de Operación Estándar

5.0 6.0 7.0

Revisar que el material con que se cuenta es

Nota: La lista del lado izquierdo, es una lista

Herramienta & Material

Por seguridad, al menos 2 personas deben cargar la batería de litio 1

Utilizar equipo de protección personal

Utilizar el “Equipo de Protección Personal”

Utilizar faja para cargar las baterías

Herramienta & Material

Utilizar faja para cargar

Cada gabinete TP tiene capacidad para instalar dos

Estos módulos serán instalados directamente sobre

Ambas baterías de litio

2) En caso de contar con baterías en sitio (VRLA), ocupar el gabinete disponible

Utilizar cable calibre 6awg (verde)para aterrizar

Cada modulo debe tener su propio cable de tierra

Utilizar zapata de un ojillo en ambos extremos ,

Cable de tierra Cubrir la zapata con termofit negro, la longitud del

Herramienta & Material

UTP cable (azul)

Instalar conector RJ45 - resistencia en la Batt 2, en

(2) Revisar la conexión de los cables UTP de acuerdo al

Herramienta & Material

Pinza Pinza de Corte Pinza de Corte

Rutear los cables de baterías, de la batería de litio a el

Colocar zapata de un ojillo – 4 awg a los cables de

Deben ser instaladas dos módulos de baterías de

Garantizar que durante el proceso de instalación el

Revisar la conexión de los cables de fuerza de las

Herramienta & Material

Pinza de Corte Matraca y Torquímetro

Ambas baterías de litio deben ser conectadas en

El método para conectar en paralelo Un solo breaker de baterías debe de conectar y

Revisar la conexión de los cables de fuerza de las

Herramienta & Material

Debe ser colocado un cableado de activación por

Rutearlo de la batería de litio a la planta de fuerza

Cable negro, conectarlo a la barra positiva

Los cables negativos (azules) de ambas baterías

Revisar la conexión de los cables de fuerza de

Herramienta & Material

Pinza de Corte Pinza de Desarmador

1 2 Revisar las conexiones de todos los cables de los

Corroborar el torque de los cables de fuerza de la

Encender breaker de la batería - 1x125 Amp

Esperar 15 minutos y revisar el estatus de los LED

Herramienta & Material

Se debe tener preparada una memoria USB con los

En caso de que la batería de litio tenga una versión

Herramienta & Material

2 Los pasos a seguir para configurar este parámetro

Herramienta & Material

Escenario 1 Escenario 2 Escenario 3

b) No es necesario instalar el cable UTP que va de la
