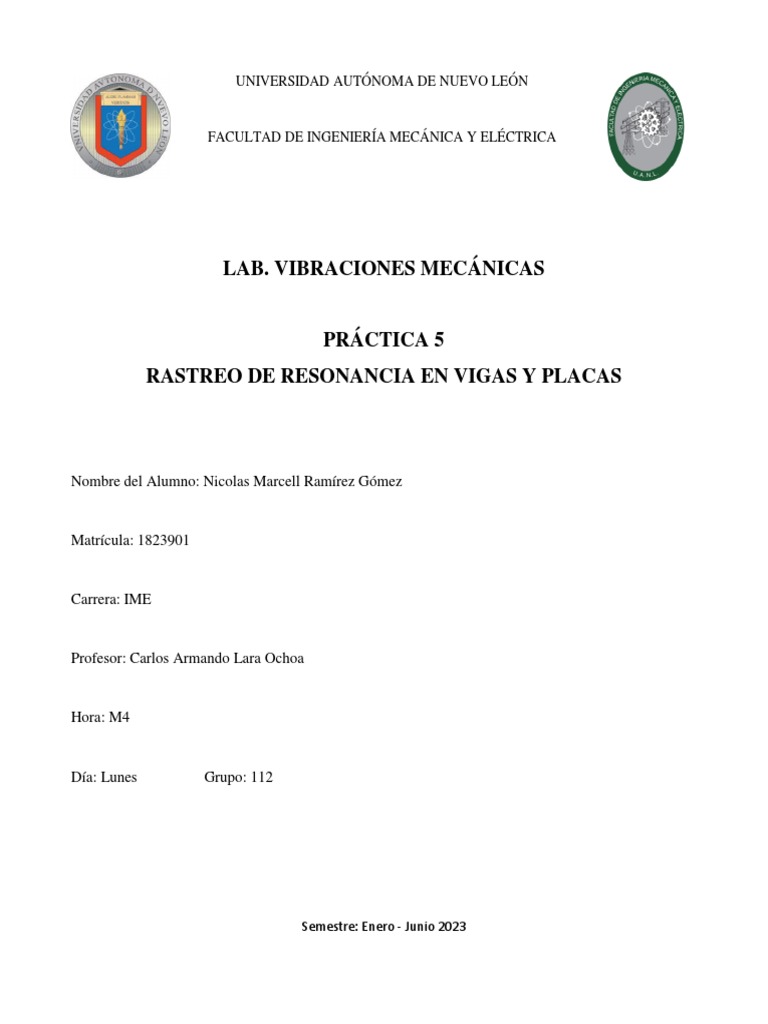

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LAB. VIBRACIONES MECÁNICAS

PRÁCTICA 5
RASTREO DE RESONANCIA EN VIGAS Y PLACAS

Nombre del Alumno: Nicolas Marcell Ramírez Gómez

Matrícula: 1823901

Carrera: IME

Profesor: Carlos Armando Lara Ochoa

Hora: M4

Día: Lunes Grupo: 112

Semestre: Enero - Junio 2023

OBJETIVO
Identificar las diversas manifestaciones del efecto de resonancia en diferentes tipos de sistemas, mediante
modelos físicos y matemáticos, para poder visualizar las consecuencias de ellas en el diseño mecánico.

MARCO TEÓRICO
El concepto de estructura se refiere a un conjunto de elementos interconectados que tienen una función
específica y trabajan juntos para soportar cargas y resistir fuerzas. Estos elementos pueden ser materiales
como acero, concreto, madera, etc.
Los medios continuos se refieren a materiales que pueden ser modelados como un continuo, es decir,
como un medio que no está dividido en partes discretas, sino que se extiende de manera uniforme en todo
el espacio, como un fluido o un sólido deformable.
Los sistemas con parámetros distribuidos son aquellos en los que las propiedades y características del
sistema varían continuamente en el espacio. Estos sistemas son comunes en ingeniería y física, y se
caracterizan por tener ecuaciones diferenciales parciales como modelo matemático.
Los modos de vibración son patrones de vibración distintos que pueden experimentar las estructuras.
Cada modo de vibración tiene una frecuencia natural y una forma característica en la que la estructura
vibra.
Los nodos son puntos en una estructura donde los elementos se unen. En el análisis estructural, se utilizan
los nodos como puntos de referencia para calcular las fuerzas y deformaciones en la estructura.
Los nodos en vibración estructural son puntos específicos en la estructura que tienen un movimiento
oscilatorio en un modo de vibración específico. Estos nodos pueden ser críticos para el diseño de la
estructura, ya que pueden experimentar grandes amplitudes de vibración y deben ser adecuadamente
soportados.

Existen muchos tipos de elementos estructurales utilizados en maquinaria y construcciones, algunos de

los más comunes son:
 Vigas: elementos rectangulares o en forma de I que se utilizan para soportar cargas en el plano
horizontal.
 Columnas: elementos verticales que soportan cargas de compresión en una estructura.
 Muros de carga: elementos verticales que soportan cargas laterales en una estructura, como el
viento o los sismos.
 Losas: elementos planos y horizontales que se utilizan como techos, pisos o cubiertas.
 Pilares: elementos verticales que se utilizan para soportar cargas en el plano horizontal.
 Arrostramientos: elementos que se utilizan para evitar que la estructura se deforme o se vuelque
bajo cargas laterales.
  Travesaños: elementos horizontales que conectan dos o más elementos estructurales, como vigas
o pilares.
 Cables: elementos flexibles que se utilizan para soportar cargas de tensión.
 Placas: elementos planos y delgados que se utilizan como refuerzos o como elementos de
conexión.
 Uniones: elementos que se utilizan para unir dos o más elementos estructurales, como tornillos,
remaches, soldaduras, etc.

Los problemas de vibración pueden ser una preocupación importante en el diseño y operación de
elementos estructurales, ya que pueden afectar el rendimiento y la vida útil de la estructura. Algunos
ejemplos de problemas de vibración en elementos estructurales son:
Vibración de vigas: Las vigas pueden experimentar vibraciones no deseadas debido a la carga dinámica,
el viento, la maquinaria cercana, etc. Estas vibraciones pueden afectar la estabilidad y la integridad de la
viga.
Vibración de columnas: Las columnas pueden experimentar vibraciones no deseadas debido a la carga
dinámica, el viento, la maquinaria cercana, etc. Estas vibraciones pueden afectar la estabilidad y la
integridad de la columna.
Vibración de losas: Las losas pueden experimentar vibraciones no deseadas debido a la carga dinámica,
la maquinaria cercana, etc. Estas vibraciones pueden afectar la estabilidad y la integridad de la losa y
pueden incluso causar incomodidad en los ocupantes del edificio.
Vibración de puentes: Los puentes pueden experimentar vibraciones no deseadas debido al viento, el
tráfico vehicular, la maquinaria cercana, etc. Estas vibraciones pueden afectar la estabilidad y la
integridad del puente y pueden incluso causar incomodidad en los usuarios del puente.
Vibración de maquinaria: Las máquinas y equipos pueden experimentar vibraciones no deseadas debido
al desequilibrio de la carga, la fricción, la resonancia, etc. Estas vibraciones pueden afectar la precisión
y la calidad del trabajo realizado por la máquina, así como su durabilidad y vida útil.
En general, cualquier elemento estructural puede experimentar problemas de vibración si se somete a
cargas dinámicas, ya sea debido a la naturaleza de la carga o debido a la interacción con el ambiente
circundante. Por lo tanto, es importante diseñar y operar los elementos estructurales de manera que se
minimice la posibilidad de vibraciones no deseadas y se asegure la estabilidad y la integridad de la
estructura.

PROCEDIMIENTO

𝐶𝑖 𝐸ℎ2
𝑓𝑛𝑖 = √
2𝜋 12𝜌𝑎4 (1 − 𝜐 2 )
A continuación, utilizando la fórmula mostrada, se analizará de manera teórica la frecuencia que genera
la placa en los 5 modos distintos.
CONCLUSIÓN
La resonancia es un fenómeno físico en el que un sistema oscilatorio responde con una amplitud máxima
a la frecuencia natural de un sistema, es por eso que por seguridad al momento de emplear una maquinaria
o al realizar algún trabajo de construcción de edificios, puentes, etc, es necesario realizar pruebas y
simulaciones con l ayuda de la tecnología de hoy en día. La resonancia se puede observar en muchos
tipos de sistemas, desde oscilaciones mecánicas, como un péndulo o un diapasón, hasta sistemas
eléctricos y electrónicos, como circuitos resonantes y antenas.

En este caso pudimos analizar la frecuencia teórica de una viga de acero con diferentes tipos de
comportamientos de vibración, y ver qué tan rápido puede moverse la viga, claro que de la teoría a la
práctica puede haber un cierto margen de error, pero podemos apreciar como la frecuencia práctica es
mayor a la teórica, entonces podemos decir, que para evitar este tipo de imperfecciones lo más
recomendable seria ver qué material utilizar, la medición de la viga y la elasticidad del mismo material.

Bibliografía
(s.f.).

García, J. V. (16 de Septiembre de 2022). Mecapedia. Obtenido de Mecapedia:

http://www.mecapedia.uji.es/pages/maquina.html

Wikipedia. (15 de Enero de 2022). Wikipedia. Obtenido de Wikipedia:

https://es.wikipedia.org/wiki/Resonancia_(mec%C3%A1nica)
