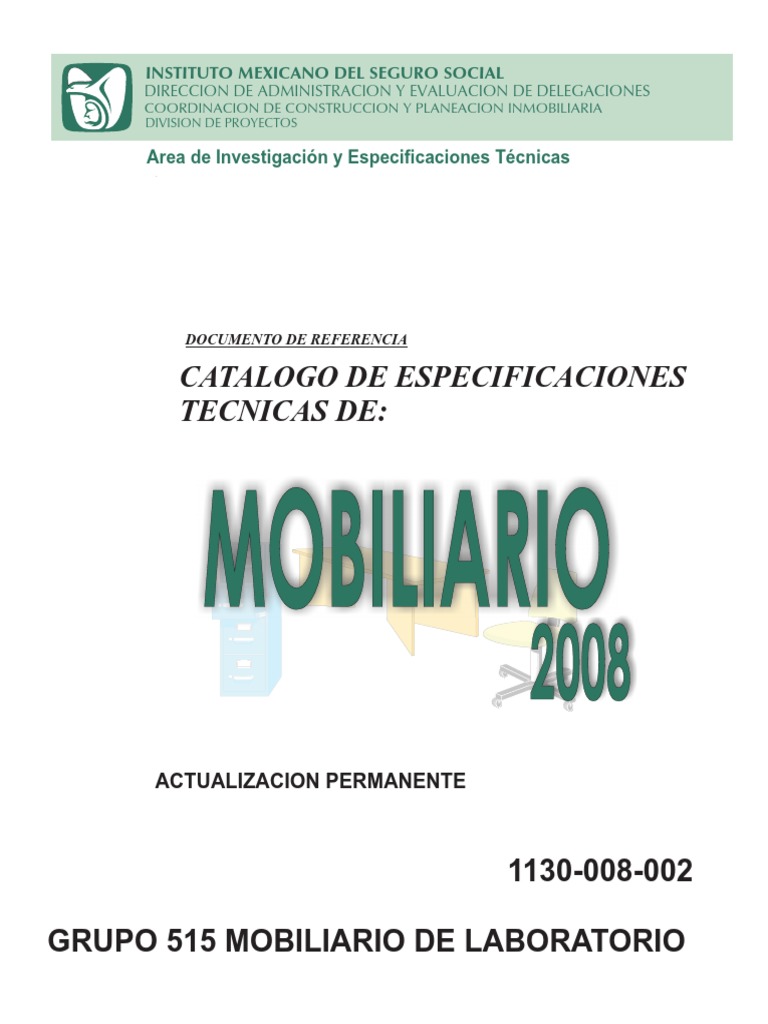

Mobiliario: Catalogo de Especificaciones Tecnicas de

INSTITUTO MEXICANO DEL SEGURO SOCIAL
DIRECCION DE ADMINISTRACION Y EVALUACION DE DELEGACIONES

COORDINACION DE CONSTRUCCION Y PLANEACION INMOBILIARIA
DIVISION DE PROYECTOS
Area de Investigación y Especificaciones Técnicas
DOCUMENTO DE REFERENCIA
CATALOGO DE ESPECIFICACIONES
TECNICAS DE:
MOBILIARIO
2008
ACTUALIZACION PERMANENTE
1130-008-002
GRUPO 515 MOBILIARIO DE LABORATORIO

DIRECCION DE CONSTRUCCIÓN Y EVALUACIÓN DE DELEGACIONES
AREA DE INVESTIGACION Y ESPECIFICACIONES TECNICAS
ESPECIFICACIONES TECNICAS DE MOBILIARIO
CLAVE ARTÍCULO PÁGINA
GRUPO 515 Mobiliario de Laboratorio
C
515.247.0059 CARRO CAJONERO 1
515.247.0109 CARRO DISTRIBUCION DE MUESTRAS 2
515.250.0027 CAMPANA DE EXTRACCIÓN PLOMADA 2A
G
515.451.0050 GABINETE PARA TOMA DE MUESTRAS CON FREGADERO DERECHO 3
515.451.0191 GABINETE PARA TOMA DE MUESTRAS CON FREGADERO IZQUIERDO 3
515.451.0100 GABINETE PARA TOMA DE MUESTRAS 4
515.451.0206 GABINETE BASE PLOMADO PARA CAMPANA DE EXTRACCIÓN 4A
515.451.0222 GABINETE PLOMADO PARA ALMACENAMIENTO DE RADIO ISÓTOPOS 4B
515.451.0215 GABINETE PLOMADO CON LAVABO Y COMPARTIMIENTO PARA DESECHOS 4C
M
515.619.0059 MESA ALTA DE 150 cm CON CAJONERA CENTRAL 5
515.619.0133 MESA ALTA DE 150 cm CON ESCUDILLA DERECHA Y CAJONERA CENTRAL 6
515.619.0141 MESA ALTA DE 150 cm CON ESCUDILLA IZQUIERDA Y CAJONERA CENTRAL 6

515.619.0257 MESA ALTA DE 90 cm CON CAMPANA 7
515.619.0968 MESA ALTA DE 150 cm CON CAMPANA 7
515.619.0307 MESA ALTA DE 60 cm CON CUBIERTA DE ACERO INOXIDABLE 8
515.619.0406 MESA ALTA CON VERTEDERO 9
515.619.0455 MESA BAJA DE 60 cm CON CUBIERTA DE ACERO INOXIDABLE 10
515.619.0554 MESA BAJA DE 120 cm CON CUBIERTA DE MADERA 11
515.619.0653 MESA BAJA CON VERTEDERO 12
515.619.0703 MESA ALTA PARA BALANZA ANALITICA 13
Julio' 2008
Clave: 1130-008-002
DIRECCION DE CONSTRUCCIÓN Y EVALUACIÓN DE DELEGACIONES
CLAVE ARTÍCULO PÁGINA
515.619.0711 MESA BAJA PARA BALANZA ANALITICA 13

515.619.0869 MESA ALTA DE 90 cm CON RESPALDO 14
515.619.1115 MESA ALTA LISA DE 90 cm CON CAMPANA 15
515.619.1123 MESA ALTA LISA DE 120 cm CON CAMPANA 15
515.619.1131 MESA BAJA DE APOYO DE 90cm CON CUBIERTA DE ACARO INOXIDABLE 16
515.619.1149 MESA BAJA DE APOYO DE 150cm CON CUBIERTA DE ACARO INOXIDABLE 16
515.630.0054 MESA PARA BANCO DE SANGRE CON FREGADERO CENTRAL 17
P
515.625.0051 PORTAPANTALLAS 18
R
515.784.0058 REPISA ABATIBLE PARA TOMA DE MUESTRAS 19
515.784.0108 REPISA PORTAGARRAFON 20
S
515.825.0067 SILLA CAMA PARA DONADORES DE SANGRE 21
515.825.0109 SILLA CAMA PARA TOMA DE MUESTRAS 22
V
515.957.0109 VITRINA DE 75 cm CONTRA MURO 23
515.957.0117 VITRINA DE 120 cm SOBRE DUCTO 24
515.957.0125 VITRINA DE 75 cm EN DUCTO 25
515.957.0158 VITRINA DE 60 cm PARA GARRAFONES 26
515.957.0208 VITRINA DE 120 cm SOBRE DUCTO DE DOS VISTAS 27
515.957.0315 VITRINA DE 90 cm PARA GARRAFONES (UNA VISTA) 28
Julio' 2008
Clave: 1130-008-002
DIRECCION DE ADMINISTRACION Y CALIDAD
1/1
TIPO DE UNIDAD: CLAVE IMSS DESCRIPCION

UNIDADES MEDICAS 515.247.0059 CARRO CAJONERO
FECHA: 2004
1. CAJONES DE LAMINA DE ACERO CALIBRE N° 20 CON JALADERAS INTEGRADAS, ACABADO EN

PINTURA, COLOR GRIS*.
2. CORREDERAS DE LAMINA GALVANIZADA CALIBRE N° 18 CON RUEDAS EMBALADAS DE

PLASTICO RIGIDO CON TOPE INTEGRADO.
3. CUBIERTA DE MADERA CONTRACHAPADA DE PINO DE 1a DE LAMINA DE ACERO N° 18

ACABADO EN LAMINADO PLASTICO CARA Y CANTOS, COLOR GRIS* EN MADERA DE 16mm
SOBRE BASTIDOR DE MADERA DE PINO DE 12mm.
4. CUERPO DE LAMINA DE ACERO CALIBRE N° 20 ACABADO EN PINTURA COLOR GRIS*.
5. ESTRUCTURA DE TUBO CUADRADO DE ACERO DE 32x32 mm (1 1/4 x 1 1/4”) CALIBRE N° 18,

ACABADOEN PINTURA COLOR GRIS*.
6. RODAJA DE DOBLE HUELLA TIPO YOYO DE 50.4mm (2”) DE DIAMETRO CON GUARDAPOLVO,
ACABADO CROMADO.

Página 1 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.247.0109 CARRO DISTRIBUCION DE MUESTRAS
FECHA: 2004
1. CARTABON DE REFUERZO DE SOLERA DE ACERO INOXIDABLE TIPO AISI-304 DE 3.17mm (1/8”)

DE ESPESOR, ACABADO PULIDO.
2. DEPOSITO INFERIOR DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE N° 18,

ACABADO PULIDO, ESQUINAS CON RADIO DE 1.5 cm. SOLDADO A ESTRUCTURA Y A
REFUERZO DE CARTABON.
3. DEPOSITO SUPERIOR DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE N° 18,

ACABADO PULIDO, ESQUINAS CON RADIO DE 1.5cm. SOLDADO A ESTRUCTURA Y MARCO
PERIMETRAL.
4. ESTRUCTURA DE TUBO DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE N° 18 DE

25.38mm (1”) DE DIAMETRO, ACABADO PULIDO.
5. MARCO PERIMETRAL DE ANGULO DE ACERO INOXIDABLE TIPO AISI-304
6. RUEDAS EMBALERADAS DE GEL TRANSPARENTE DE 12.5cm (5”) DE DIAMETRO, CON

HORQUILLA DE ACERO ACABADO CROMADO.

Página 2 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.451.0050 GABINETE PARA TOMA DE MUESTRAS CON
515.451.0191 FREGADERO DERECHO O IZQUIERDO
FECHA: 2004
1. CUBIERTA DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 10, CON

RESPALDO Y LATERALES DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 14
CON CARA Y CANTOS PULIDOS, FREGADERO DE 32x15x15c m, CONTRA DE LAVABO DE
32mm (1 1/4”) DE DIAMETRO, ACABADO CROMADO.
2. CUERPO, ENTREPAÑO Y PUERTA CON JALADERA INTEGRAL DE LAMINA DE ACERO

CALIBRE N° 20, ACABADO EN PINTURA COLOR GRIS*.
3. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO CALIBRE N° 18 DE

32x32mm (1 1/4” x 1 1/4”) ACABADO EN PINTURA COLOR GRIS*.
4. MEZCLADORA METALICA VERTICAL DE CUELLO DE GANSO, Y LLAVES DE ALETA CORTA

ACABADO CROMADO.
5. REGATON DE ALUMINIO DE 25mm (1”) DE DIAMETRO, CON ALTURA AJUSTABLE.

Página 3 de 28 Clave: 1130-008-002
1/3
TIPO DE UNIDAD CLAVE IMSS DESCRIPCION

UNIDADES MEDICAS 515.451.0100 GABINETE PARA TOMA DE MUESTRAS
FECHA: 2004
Página 4 de 28 Clave: 1130-008-002
2/3

DIMENSIONES GENERALES ACOT. ESCALA GRAFICA: FECHA

A PAÑOS A EJES 0 10 20 40 60 80
2004
90 x 30 x 90 cm. CMS.

Página 4 de 28 Clave: 1130-008-002
3/3

ESPECIFICACIONES
1. CAJONES DE LAMINA DE ACERO CALIBRE No. 20, CON JALADERAINTEGRADA, ACABADO EN PINTURA COLOR GRIS*.
2. CUBIERTA LISA DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE No. 16, CON RESPALDOS Y LATERALES DE LAMINA DE
ACERO INOXIDABLE TIPO AISI-304 CALIBRE No. 14, CON CARA Y CANTOS PULIDOS.
3. CUERPO Y ENTREPAÑOS DE LAMINADE ACERO CALIBRE No. 20, ACABADO EN PINTURACOLOR GRIS*.
4. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO CALIBRE No. 20 DE 32 x 32 mm. (1.1/4" X 1.1/4"); ACABADO EN
PINTURA COLOR GRIS*.
5. REGATON DEALUMINIO D 25 mm. (1") DE DIAMETRO CON ALTURA AJUSTABLE.
NOTA:
TOLERANCIAS EN LAS DIMENSIONES GENERALES + 1.0 cm.
APLICAR LOS SIGUIENTES INCISOS DE LAS "NORMAS DE CALIDAD PARA MOBILIARIO" IMSS JCC-51 MAYO/86:
03.01.01 - 03.01.02a -04.01b - 05.01.01 - 05.01.02 - 05.02.01 - 05.02.02 - 05.02.03 - 05.03.18 - 06a - 07.06 - 07.09 - 08.
* COLOR SEGUN MUESTRA IMSS.
FECHA: 2004
Página 4 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS VER NOTA MESA ALTA DE 150, 180, 210 Y 230 cm CON
CAJONERA CENTRAL.
FECHA: 2004
1. CAJONES DE LAMINA DE ACERO CALIBRE N° 20 CON JALADERA INTEGRADA, ACABADO EN

2. CORREDERAS DE LAMINA GALVANIZADA CALIBRE N° 18 CON RUEDAS EMBALADAS DE

VINILO RIGIDO.
3. CUBIERTA DE LAMINA DE ACERO INOXIDABLE CALIBRE N° 18, ACABADO PULIDO CON

RECUBRIMIENTO (TIPO APCOSEAL O SIMILAR) EN LA PARTE INFERIOR.
4. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO DE 32 x 32 mm ( 1 1/4

x 1 1/4”) CAL. N° 18, ACABADO EN PINTURA COLOR GRIS*.
5. LAMINA DE ACERO CALIBRE N° 20, ACABADO EN PINTURA COLOR GRIS*.
6. REFUERZO DE LAMINA GALVANIZADA CALIBRE N° 18 EN FORMA DE CANAL.
7. REGATON DE ALUMINIO DE 25mm (1”) DE DIAMETRO CON ALTURA AJUSTABLE.

Página 5 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS MESA ALTA DE (150 ó 180 ó 210cm) CON ESCUDILLA
VER NOTA DERECHA O IZQUIERDA Y CAJONERA CENTRAL.
FECHA: 2004
1. CAJONES DE LAMINA DE ACERO CALIBRE N° 20 CON JALADERA INTEGRADA, ACABADO EN

2. CORREDERAS DE LAMINA GALVANIZADA CALIBRE N° 18 CON RUEDAS EMBALADAS DE VINILO
RIGIDO.
3. CUBIERTA CON ESCUDILLA DERECHA O IZQUIERDA DE 22.5x22.5x11cm DE LAMINA DE ACERO
INOXIDABLE CALIBRE N° 16, ACABADO PULIDO CON RECUBRIMIENTO (TIPO APCOSEAL O
SIMILAR) EN LA PARTE INFERIOR.
32x32mm (1 1/4”x1 1/4”) ACABADO EN PINTURA COLOR GRIS*.
6. LLAVE INDIVIDUAL CON SALIDA DE CUELLO DE GANSO Y CONTRA DE CANASTA ACABADO
CROMADO.

Página 6 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.619.0257 MESA ALTA DE 90 cm CON CAMPANA
515.619.0968 MESA ALTA DE 150 cm CON CAMPANA
FECHA: 2004
1. CAMPANA DE ACERO INOXIDABLE CAL. N° 20 TIPO AISI-304 CON PREPARACION PARA RECIBIR DUCTO.
2. CONTRA DE REJILLA, ACABADO CROMADO.
3. CUBIERTA DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CAL. N° 16, ACABADO PULIDO.
4. ESCUDILLA DE ACERO INOXIDABLE TIPO AISI-304 DE 22.5 x 22.5 x 11 cm INTEGRADA A CUBIERTA,

ACABADO PULIDO.
5. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO CAL. N° 18 DE 32 x 32 mm

( 1 1/4 x 1 1/4”), ACABADO EN PINTURA COLOR GRIS*.
6. FRENTE Y LATERALES DE VIDRIO INASTILLABLE DE 6mm DE ESPESOR.
7. LAMINA DE ACERO CAL. N° 20, ACABDO EN PINTURA COLOR GRIS*.
8. LLAVE INDIVIDUAL CON SALIDA DE CUELLO DE GANSO, ACABADO CROMADO.
9. RECUBRIMIENTO (TIPO APCOSEAL O SIMILAR) EN LA PARTE INFERIOR DE LA CUBIERTA.
10. REGATON DE ALUMINIO DE 25mm (1”) DE DIAMETRO, CON ALTURA AJUSTABLE.
11. RESPALDO DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CAL. N° 18, ACABADO PULIDO.
12. VENTANA FIJA CON MANGUETERIA DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CAL. N° 18 UNIDA A
ESTRUCTURA, SELLADA CON SILICON, NEOPRENO O SIMILAR, ACABADO PULIDO.

Página 7 de 28 Clave: 1130-008-002
2/3
1

UNIDADES MEDICAS VER NOTA MESA ALTA DE 60 ó 90 ó 150 ó 180 ó 210 ó 230
CON CUBIERTA DE ACERO INOXIDABLE
FECHA: 2004

Página 8 de 28 Clave: 1130-008-002
2/3

5 5

60 ó 90 ó 150 ó 180 ó 210 ó A PAÑOS A EJES 0 10 20 40 60 80
CMS. 2004
230 x 70 x 75 cm.

Página 8 de 28 Clave: 1130-008-002
2/3

ESPECIFICACIONES
1. CUBIERTA DE LAMINA DE ACERO INOXIDABLE CALIBRE 16, ACABADO PULIDO CON RECUBRIMIENTO (TIPO
APCOSEAL O SIMILAR) EN LA PARTE INFERIOR DE LA CUBIERTA, PARA DARLE RIGIDEZ Y EVITAR RUIDO.
2. ESTRUCTURA DE PERFIL TUBULAR DE LAMINA DE ACERO CALIBRE N° 18 DE 32 x 32 mm (1 1/4” X 1 1/4”);

ACABADO EN PINTURA COLOR GRIS*.
3. FALDON DE LAMINA DE ACERO CALIBRE N° 29, ACABADO EN PINTURA COLOR GRIS*.
4. REFUERZOS LONGITUDINALES (CANALETAS DE LAMINA DE ACERO INOXIDABLE).
5. REGATONES NIVELADORES DE ALUMINIO DE 25.4mm (1”) DE DIAMETRO CON ACABDO MOLETEADO, CON
TORNILLO DE ACERO INTEGRADO DE 2” DE LONGITUD.
NOTAS:
TOLERANCIAS EN LAS DIMENSIONES GENERALES +/1 1.0 cm
APLICAR LOS SIGUIENTES INCISOS DE LAS “NORMAS DE CALIDAD PARA MOBILIARIO” IMSS JCC-51 MAYO 1986.
03.01.01 - 03.01.02a - 04.01b - 05.01.01 - 05.01.02 - 05.01.05 - 05.02.01 - 05.02.03 - 05.02.03 - 05.03.18 - 06a - 07.06 - 07.09 -
08.
ACABADO EN PINTURA COLOR CRIS*.
CLAVE IMSS DESCRIPCIÓN
515.619.0307 MESA ALTA DE 60 cm CON CUBIERTA DE ACERO INOXIDABLE
CRITERIOS NORMATIVOS PARA EL CONTROL DE CALIDAD EN LA FABRICACION DEL MOBILIARIO
LAS UNIONES DE LOS ELEMENTOS COMPONENTES DEBERAN SER MAQUINADOS PARA UN PERFECTO ENSAMBLE, A
BASE DE SOLDADURA CON LA MISMA RESISTENCIA MECANICA DEL MATERIAL BASE COMO MINIMO CON SOLDADURA
DE ARCO ELECTRICO (CON ELECTRODO DE VARILLA O MICROALAMBRE) EN CORDONES COMPLETOS, UNIFORMES,
DEVASTADOS Y PULIDOS PARA UN BUEN ACABADO. EN EL CASO DE SOLDADURA A BASE DE PUNTO, ESTA DEBERA
SER RESISTENTE Y PULIDA EN GENERAL (AL APLICAR ESTE TIPO DE SOLDADURA EN SUPERFICIES PLANAS, LOS
PUNTOS DEBERAN ESTAR A 5 cm ENTRE PUNTO Y PUNTO COMO MAXIMO).
FECHA: 2004

Página 8 de 28 Clave: 1130-008-002
DIRECCIÓN DE ADMINISTRACIÓN Y EVALUACIÓN DE DELEGACIONES
1/3

UNIDADES MEDICAS 515.619.0406 MESA ALTA CON VERTEDERO
PERSPECTIVA
ESPECIFICACIONES TECNICAS DE MOBILIARIO FECHA: FEBRERO 2008

Página 9 de 28 Clave: 1130-008-002
DIRECCIÓN DE ADMINISTRACIÓN Y EVALUACIÓN DE DELEGACIONES
2/3

70
90
68 2
3 2 3
3 3
14 14 3
90 47 4 90 47 4
3 4 3
20 20
6 6
VISTA FRONTAL VISTA LATERAL
70
90 3 8 45 11 3
25 40 25 3
3
A
14 5
3
11 10
2
90 37 4
70
45 1
4
3
8 20
3 6
A
VISTA SUPERIOR CORTE A-A

A PAÑOS A EJES
LAS QUE SE INDICAN CMS. FEBRERO 2008

Página 9 de 28 Clave: 1130-008-002
DIRECCION
DIRECCIÓN DEDE ADMINISTRACION
ADMINISTRACIÓN Y CALIDAD
Y EVALUACIÓN DE DELEGACIONES
COORDINACIONDEDE
COORDINACION CONSTRUCCION
CONSTRUCCION Y PLANEACION
Y PLANEACION INMOBILIARIA
INMOBILIARIA
DIVISION DEDE
DIVISION PROYECTOS
PROYECTOS
3/3

ESPECIFICACIONES TÉCNICAS.
1.- CONTRA DE CANASTA DE ACERO INOXIDABLE TIPO AISI 304, ACABADO PULIDO SANITARIO, DE 100MM (4”) DE
DIÁMETRO CON CESPOL REGISTRABLE DE LATÓN DE 38MM (1 ½”) DE DIÁMETRO, ACABADO CROMADO.
2.- CUBIERTA DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE 16, CON VERTEDERO DEL MISMO MATERIAL
INTEGRADO A LA CUBIERTA, DE 40 X 50 X 30 CM. DE PROFUNDIDAD, TODO ACABADO PULIDO SANITARIO.
3.- FALDÓN PERIMETRAL DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE 20, ACABADO PULIDO SANITARIO CON
DOBLECES TIPO MACHUCÓN, EN LA PARTE INFERIOR, PARA FORMAR ESTRUCTURA.
4.- ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE 32 X 32MM (1 1/4” X 1 1/4”), FABRICADO EN LAMINA DE ACERO
INOXIDABLE CALIBRE 18, ACABADO PULIDO SANITARIO.
5.- RECUBRIMIENTO CON PASTA APCOSEAL O SIMILAR EN LA PARTE INFERIOR DE LA CUBIERTA.
6.- REGATÓN DE ALTURA AJUSTABLE, FABRICADO DE DURALUMINIO DE 32MM (1 1/4”) DE DIÁMETRO POR 25.4MM (1”) DE
ALTURA, CON ACABADO MOLETEADO, CON TORNILLO DE ACERO DE CUERDA ESTANDARD DE 12.7MM (½”) DE
DIÁMETRO POR 38MM (1 ½”) DE LONGITUD, CON DUREZA GRADO 5, INTEGRADO AL CUERPO DEL REGATÓN, A BASE DE
UN PERNO DE ACERO DEL TIPO TUBULAR PARA GARANTIZAR UNA FIJACIÓN ESTABLE Y RESISTENTE, QUE NO SE
REMUEVA CON EL USO.
CRITERIOS NORMATIVOS PARA EL CONTROL DE CALIDAD EN LA FABRICACIÓN DEL

MOBILIARIO.
- LAS UNIONES DE LOS ELEMENTOS COMPONENTES DEBERÁN SER PROCESADOS PARA UN PERFECTO ENSAMBLE,
A BASE DE SOLDADURA CON LA MISMA RESISTENCIA MECÁNICA DEL MATERIAL BASE COMO MÍNIMO CON EQUIPO DE
ARCO ELÉCTRICO, SISTEMA MIG Ó TIG, EN CORDONES COMPLETOS UNIFORMES DEVASTADOS Y PULIDOS DANDO LA
APARIENCIA DE SER UNA SOLA PIEZA.
- LOS DOBLECES DEBERÁN IR BIEN ALINEADOS Y SIN DEFORMACIONES, SEGÚN LOS RADIOS O ÁNGULOS DEL
DOBLEZ.
- EL ACERO INOXIDABLE DEBERÁN SER TIPO AISI-304, ACABADO PULIDO SANITARIO EN TODO EL DESARROLLO.
NOTA: TOLERANCIA EN LAS DIMENCIONES GENERALES +-1.0CM
ESPECIFICACIONES TECNICAS DE MOBILIARIO FECHA: FEBRERO 2008

Página 9 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS MESA BAJA DE 60 ó 90 ó 120 ó 150 ó 180 ó 210 ó 230cm
VER NOTA CON CUBIERTA DE ACERO INOXIDABLE
FECHA: 2004
1. CUBIERTA LISA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 16, ACABADO PULIDO CON
RECUBRIMIENTO (TIPO APCOSEAL O SIMILAR) EN LA PARTE INFERIOR
2. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO CAL. N° 18 DE 32 x 32

mm (1 1/4” x 1 1/4”) ACABADO EN PINTURA COLOR GRIS*.
3. LAMINA DE ACERO CAL. 20, ACABADO EN PINTURA COLOR GRIS*.
4. REGATON DE ALUMINIO DE 25mm (1”) DE DIAMETRO, CON ALTURA AJUSTABLE

Página 10 de 28 Clave: 1130-008-002
1/3

UNIDADES MEDICAS VER NOTA MESA BAJA DE 120 ó 150 ó 180 ó 210 ó 230 cm.
CON CUBIERTA DE MADERA
FECHA: 2004
Página 11 de 28 Clave: 1130-008-002
2/3


120 ó 150 ó 180 ó 210 ó 230 A PAÑOS A EJES 0 10 20 40 60 80
CMS. 2004
x 70 x 75 cm.

Página 11 de 28 Clave: 1130-008-002
3/3

ESPECIFICACIONES
1. FALDÓN DE LÁMINA DE ACERO C. R. CALIBRE No. 20, ACABADO EN PINTURA COLOR GRIS*.
2. CUBIERTA DE MADERA CONTRACHAPADA DE PINO DE PRIMERA DE 25.4 mm (1“) DE ESPESOR CON CAPA SUPERIOR
DE FIBRACEL EXTRADURO DE 8 mm DE ESPESOR ACABADO POLIESTER NEGRO MATE CON RECUBRIMIENTO
SELLADOR POR LA PARTE INFERIOR DE LA CUBIERTA.
3. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LÁMINA DE ACERO CALIBRE No. 18 DE 32 x 32 mm (1.1/4“ x 1.1/4”),
4. REGATONES NIVELADORES DE ALUMINIO DE 25.4 mm (1”) DE DIÁMETRO CON ACABADO MOLETEADO, CON
TORNILLO DE ACERO INTEGRADO DE 2” DE LONGITUD.
5. REFUERZO LONGITUDINAL DE CANALETA DE LÁMINA DE ACERO CALIBRE No. 18 ACABADO EN PINTURA COLOR
GRIS*-
NOTAS:
* COLOR SEGÚN MUESTRA IMSS.
APLICAR LOS SIGUIENTES INCISOS DE LAS “NORMAS DE CALIDAD PARA MOBILIARIO” IMSS JCC-51 FEBRERO 1986:
03.03.02-04.01.01 - 05.01.01 - 05.02.01 - 05.02.02 - 05.02.03 - 05.03.08 - 06 - 08 - 09
CLAVE IMSS DESCRIPCIÓN
515.619.0554 MESA BAJA 120 cm CON CUBIERTA DE MADERA
CRITERIOS NORMATIVOS PARA EL CONTROL DE CALIDAD EN LA FABRICACIÓN DEL MOBILIARIO:
§ LAS UNIONES DE LOS ELEMENTOS COMPONENTES DEBERÁN SER MAQUINADOS PARA UN PERFECTO ENSAMBLE,
A BASE DE SOLDADURA CON LA MISMA RESISTENCIA MECÁNICA DEL MATERIAL BASE COMO MÍNIMO CON
SOLDADURA DE ARCO ELÉCTRICO (CON ELECTRODO DE VARILLA O MICROALAMBRE) EN CORDONES COMPLETOS,
UNIFORMES, DEVASTADOS Y PULIDOS PARA UN BUEN ACABADO. EN EL CASO DE SOLDADURA A BASE DE PUNTO
ÉSTA DEBERÁ SER RESISTENTE Y PULIDA EN GENERAL (AL APLICAR ESTE TIPO DE SOLDADURA EN SUPERFICIES
PLANAS, LOS PUNTOS DEBERÁN ESTAR A 5 cm ENTRE PUNTO Y PUNTO COMO MÁXIMO).
§ LOS DOBLECES DEBERÁN IR BIEN ALINEADOS Y SIN DEFORMACIONES SEGÚN LOS RADIOS O ÁNGULO DEL DOBLEZ.
§ LA PINTURA DEBERÁ SER MICROPULVERIZADA EPÓXICA HORNEADA EN UN RANGO DE 200ºC A 230ºC, DEBERÁ
GARANTIZAR RESISTENCIA A LA ADHERENCIA, AL IMPACTO Y AL RAYADO DE LÁPIZ 5H COMO MÍNIMO Y
RESISTENCIA EN CÁMARA SALINA DE HASTA 216 HRS. SEGÚN LO ESTABLECIDO EN LAS NORMAS DE CALIDAD PARA
MOBILIARIO IMSS-JCC-51 MAYO DE 1986.
FECHA: 2004
Página 11 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.619.0653 MESA BAJA CON VERTEDERO
FECHA: 2004
1. CONTRA DE CANASTA DE ACERO INOXIDABLE DE 100mm (4”) DE DIAMETRO
2. CUBIERTA DE LAMINA DE ACERO INOXIDABLE CALIBRE N° 16, CON VERTEDERO DE 40 x 45 x 30

cm, ACABADO PULIDO.
3. ESTRUCTURA DE PERFIL TUBULAR DE LAMINA DE ACERO CALIBRE N° 18 DE 32 x 32 mm (1 1/4” x

1 1/4”), ACABADO EN PINTURA COLOR GRIS*.
5. RECUBRIMIENTO (TIPO APCOSEAL O SIMILAR) EN LA PARTE INFERIOR DE LA CUBIERTA.

Página 12 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.619.0703 MESA ALTA PARA BALANZA ANALITICA
515.619.0711 MESA BAJA PARA BALANZA ANALITICA
FECHA: 2004
1. CUBIERTA LISA DE MADERA CONTRACHAPADA DE PINO DE 1a DE 19mm (3/4”) DE ESPESOR,

SOBRE BASTIDOR, ACABADO EN LAMINADO PLASTICO LISO MATE, COLOR NEGRO.
2. ESTRUCTURA DE PERFIL TUBULAR DE LAMINA DE ACERO CAL. N° 18 DE 32x32mm (1 1/4”x 1 1/4”),

3. LATERALES DE LAMINA DE ACERO CAL. N° 20, ACABADO EN PINTURA COLOR GRIS*.
4. PLACA LISA DE CONCRETO ARMADO ACABADO EN GRANITO PULIDO EN CARAS Y CANTOS,

COLOR NEGRO JASPEADO.
5. REGATONES DE ALUMINIO DE AJUSTE CON BRIDA PARA SU FIJACION A PISO.
6. REGATONES DE ALUMINIO DE 25mm (1”) DE DIAMETRO, CON ALTURA AJUSTABLE.
7. SISTEMA AMORTIGUANTE FORMADO POR PELOTAS DE GOLF CON MEDIAS ESFERAS DE

MADERA DURA DE FRESNO O ENCINO O CAOBA O SIMILAR, RECUBIERTAS EN SU CARA
HORIZONTAL DE FIELTRO DE 6mm DE ESPESOR Y ARILLO SOPORTE DE LAMINA DE ACERO, CAL.
N° 12 SOLDADA A PLACA DE ACERO DE 6.34mm (1/4”) ACABADO EN PINTURA COLOR GRIS*.

Página 13 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS MESA ALTA DE 60 ó 90 ó 120 ó 150 ó 180
VER NOTA ó 210 ó 230 cm CON RESPALDO
FECHA: 2004
GRIS*.
GRIS*.

Página 14 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 5 1 5 . 6 1 9 . 1 11 5 MESA ALTA LISA DE 90 cm. CON CAMPANA
515.619.1123 MESA ALTA LISA DE 120 cm. CON CAMPANA
FECHA: 2004
1. CAMPANA DE ACERO INOXIDABLE CAL. N° 20 TIPO AISI-304 CON PREPARACION PARA RECIBIR DUCTO
2. CUBIERTA DE LAMINA DEACERO INOXIDABLE TIPO AISI-304 CAL. N° 16 ACABADO PULIDO.
3. ESTRUCTURA DE PERFIL TUBULAR DE LAMINA DE ACERO CAL. N° 18 DE 32x32mm (1 1/4”x1 1/4”),

4. FRENTE Y LATERALES DE VIDRIO DE 6mm DE ESPESOR.
5. LAMINA DE ACERO CAL. N° 20, ACABADO EN PINTURA COLOR GRIS*.

Página 15 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.619.1131 MESA BAJA DE APOYO DE (90 ó 150)
515.619.1149 CON CUBIERTA DE ACERO INOXIDABLE
FECHA: 2004
1. CUBIERTA LISA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 16, ACABADO PULIDO
CON RECUBRIMIENTO (TIPO APCOSEAL O SIMILAR) EN LA PARTE INFERIOR
2. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO CALIBRE N° 18 DE 32

x 32mm (1 1/4” x 1 1/4”) ACABADO EN PINTURA COLOR GRIS*.

Página 16 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS MESA PARA BANCO DE SANGRE CON
515.630.0054 FREGADERO CENTRAL
FECHA: 2004
1. CUERPO DE LAMINA DE ACERO INOXIDABLE CALIBRE N° 16 CON VERTEDERO, ACABADO PULIDO.
2. CUERPO, ENTREPAÑOS, CAJONES Y PUERTAS CON JALADERAS INTEGRADAS DE LAMINA DE

ACERO CALIBRE N° 20, acabado en pintura color gris*.
3. MEZCLADORA METALICA VERTICAL DE CUELLO DE GANSO Y LLAVES DE ALETA CORTA.
5. PERFIL TUBULAR DE LAMINA DE ACERO CALIBRE N° 18 DE 32x32mm (1 1/4”x 1 1/4”) ACABADO EN

6. CESPOL REGISTRABLE DE ACERO, ACABADO CROMADO.
7. CONTRA DE REJILLA DE 50mm (2”) DE DIAMETRO, ACABADO CROMADO.

Página 17 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.625.0051 PORTAPANTALLAS
FECHA: 2004
1. CANAL DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 18 DE 19 x 19 mm (3/4”

x 3/4”), ACABADO PULIDO.
2. CUBIERTA DE CRISTAL TRANSPARENTE Y ANTIREFLEJANTE DE 6mm DE ESPESOR, CON

CANTOS PULIDOS.
3. TOPE DE NEOPRENO O SIMILAR, ADHERIDO CON PEGAMENTO DE CONTACTO.
4. PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N°

18 DE 25 x 25 mm (1” x 1”), ACABADO PULIDO.

Página 18 de 28 Clave: 1130-008-002
1/3

UNIDADES MEDICAS 515.784.0058 REPISA ABATIBLE PARA TOMA DE MUESTRAS
FECHA: 2004
Página 19 de 28 Clave: 1130-008-002
2/3


A PAÑOS A EJES 0 5 10 20 30 50
40 x 65 x 50 cm. CMS. 2004

Página 19 de 28 Clave: 1130-008-002
3/3

ESPECIFICACIONES
1. BASE DE LAMINA DE ACERO CALIBRE No. 18, CON REFUERZO INTERIOR SOLDADO, DEANGULO DE ACERO DE 50 mm. (2") Y 3 mm.
(1/8") DE ESPESOR Y SOPORTES DE SOLERA DE ACERO DE 0.6 mm. (1/4") DE ESPESOR; CON PERNOS DE ACERO DE 12 mm. (1/2")
SOLDADOS, DOS COMO TOPES Y DOS COMO EJES DE ABATIMIENTO; ACABADO EN PINTURA COLOR GRIS*, SISTEMA DE
FIJACION A BASE DE "Z" DE LAMINADE ACERO CALIBRE No. 16 FIJAS ALMURO PARA RECIBIR BASE.
2. COJIN DE ESPUMA DE POLIURETANO DE 27 KG/CM3. DE DENSIDAD SOBRE MADERA CONTRACHAPADA DE PINO DE 16 mm. DE
ESPESOR; ACABADO EN FORRO VINILO COLOR NEGRO o CAFE.
3. CUBIERTADE PERFIL TUBULAR CUADRADO DE LAMINA DEACERO CALIBRE No. 18 DE 25 x 25 mm. (1" x 1") CON SOLERA DE ACERO
DE 6 mm. (1/4") SOLDADA EN EL EXTREMO PARA SERVIR DE TOPE AL ABATIMIENTO Y TAPA INFERIOR DE LAMINA DE ACERO
CALIBRE No. 20; ACABADO EN PINTURA COLOR GRIS; RECIBE COJIN.
NOTA:
03.01.01 - 03.02.01a - 03.02.05 - .03.01.06 - 04.01a - 04.01b - 04.02 - 05.01.01 - 05.01.03 - 05.01.04 - 05.02.04 - 05.01.05 -
05.02.01 - 05.02.02 - 06a - 06b - 06c - 07 - 08.
CRITERIOS NORMATIVOS PARA EL CONTROL DE CALIDAD EN LA FABRICACION DE MOBILIARIO:
LAS UNIONES DE LOS ELEMENTOS COMPONENTES DEBERAN SER MAQUINADOS PARA UN PERFECTO ENSAMBLE Y A BASE DE
SOLDADURA CON LA MISMA RESISTENCIA MECANICA DEL MATERIAL BASE COMO MINIMO EN CORDONES COMPLETOS,
UNIFORMES, DESBASTADOS Y PULIDOS PARA UNA BUENA PRESENTACION, EN EL CASO DE SOLDADURA DE PUNTO, ESTA
DEBERA SER PULIDA Y DE BUENA CALIDAD QUE GARANTICE UNA UNION PERFECTA
LOS DOBLECES DEBERAN IR SIN DEFORMACIONES Y BIEN ALINEADOS.
LA PINTURA DEBERA SER MICROPULVERIZADA EPOXICA HORNEADA EN UN RANGO DE 20OºC A 230ºC, DEBERA GARANTIZAR
RESISTENCIA A LA ADHERENCIA AL IMPACTO Y AL RAYADO DE LAPIZ 5H SEGUN LO ESTABLECIDO EN LAS NORMAS DE CALIDAD
PARA MOBILIARIO.
FECHA: 2004
Página 19 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS 515.784.0108 REPISA PORTAGARRAFON
FECHA: 2004
1. CUBIERTA DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 16 ACABADO

PULIDO.
2. LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 20, ACABADO PULIDO.
3. PERFORACION DE 6.3mm (1/4”) DE DIAMETRO PARA FIJACION.
4. REFUERZO DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 18, ACABADO

PULIDO.

Página 20 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS SILLA CAMA PARA DONADORES
515.825.0067 DE SANGRE
FECHA: 2004
1. ESCALON Y DESCANSO DE LAMINA DE ACERO CALIBRE N° 20, CON CUBIERTA DE HULE

NATURAL DE 4mm DE ESPESOR, ACABADO ESTRIADO EN COLOR NEGRO.

32 x 32 mm ( 1 1/4” x 1 1/3” ), ACABADO EN PINTURA COLOR GRIS*.
3. SILLON, DESCANSABRAZOS Y DESCANSAPIES CON NUCLEO DE TRIPLAY DE PINO DE 1a Y

ESPUMA DE POLIURETANO DE 35 Kg/M3; ACABADO FORRADO CON VINILO COLOR NEGRO
CON CUENDA Y COSIDO CON HILO DE NYLON DEL N° 4.
4. REGATONES DE ALUMINIO DE 25mm (1”) DE DIAMETRO CON ALTURA AJUSTABLE.

Página 21 de 28 Clave: 1130-008-002
1/3

UNIDADES MEDICAS 515.825.0109 SILLA CAMA PARA TOMA DE MUESTRAS
PERSPECTIVA
2005

Página 22 de 28 Clave: 1130-008-002
2/3


A PAÑOS A EJES
CMS. 2005

Página 22 de 28 Clave: 1130-008-002
3/3

ESPECIFICACIONES TECNICAS
1.- BASE DE MADERA CONTRACHAPADA DE PINO DE 1a DE 9mm DE ESPESOR CON COJIN DE HULE ESPUMA DE
POLIURETANO DE 35 Kg/M3. DE DENSIDAD Y 6 CM. DE ESPESOR, FABRICADO DE UNA SOLA PIEZA (NO AGLUTINADO)
CON FORRO DE VINILO DE CALIDAD TAL QUE GARANTICE FLEXIBILIDAD, RESISTENCIA Y CALIDAD EN COLOR NEGRO
CON COSTURAS SIN VIVOS..
2.- ESTRUCTURA FABRICADA EN TUBO DE LAMINA DE ACERO INOXIDABLE TIPO AISI 304, CALIBRE 18, DE 25 x 25mm (1” x
1”) DE DIAMETRO, ACABADO PULIDO SANITARIO.
3.- REGATON PARA ALTURA AJUSTABLE DE DURALUMINIO, CON TORNILLO INTEGRADO DE 38mm (1 1 ½”), CON
PREPARACION UNIDO A LA ESTRUCTURA (TUBO) PARA RECIBIR EL TORNILLO DEL REGATON, DE 22mm (7/8”) DE
DIAMETRO. DEBERA LLEVAR CONTRATUERCA PARA SUJECION DEL REGATON UNA VEZ NIVELADO.
4.- SISTEMA DE ELEVACION DE RESPALDO A MULTIPLES POSICIONES POR MEDIO DE VARILLA DE ACERO INOXIDABLE
TIPO AISI 304, DE 13mm (½”DE DIAMETRO, ACABADO PULIDO SANITARIO
NOTA:
TOLERANCIAS EN LAS DIMENSIONES GENERALES +/- 1.0 cm
APLICAR LOS SIGUIENTES INCISOS DE LAS "NORMAS DE CALIDAD PARA MOBILIARIO" IMSS JCC-51 MAYO 1986.
03.01.01 - 03.02.05 - 03.02.06 - 04.02 - 05.01.01 - 05.02.04 - 05.03.05 - 05.03.06 - 05.03.07 - 050.03.08 - 05.04.31 -
05.04.32 - 06a, b, c, - 07.09 - 08.
· LAS UNIONES DE LOS ELEMENTOS COMPONENTES DEBERÁN SER MAQUINADOS PARA UN PERFECTO ENSAMBLE,
A BASE DE SOLDADURA CON LA MISMA RESISTENCIA MECÁNICA DEL MATERIAL BASE COMO MÍNIMO CON SOLDADURA
DE ARCO ELECTRICO (CON ELECTRODO DE VARILLA O MICROALAMBRE) EN CORDONES COMPLETOS, UNIFORMES
DEVASTADOS Y PULIDOS PARA UN BUEN ACABADO. EN EL CASO DE SOLDADURA A BASE DE PUNTO DEBE SER
RESISTENTE Y PULIDA EN GENERAL (AL APLICAR ESTE TIPO DE SOLDADURA EN SUPERFICIES PLANAS LOS PUNTOS
DEBERÁN ESTAR A 5 cm ENTRE PUNTO Y PUNTO COMO MÁXIMO)
· LOS DOBLECES DEBERÁN IR BIEN ALINEADOS Y SIN DEFORMACIONES SEGÚN LOS RADIOS O ÁNGULO DEL
DOBLEZ.
· EL ACERO INOXIDABLE DEBERÁ SER TIPO AISI-304 (SALVO EN CASOS ESPECIALES SE IDENTIFICARÁ OTRO TIPO,
PREVIA EVALUACION POR EL IMSS).
· EL PULIDO DEL ACERO INOXIDABLE PARA EL MOBILIARIO EN GENERAL, DEBERÁ SER TIPO SANITARIO (P3/V) BASE
No.3 CON LIJA DE GRANO 120-150 Y PASTA ESTERINA. EN LOS VIVOS DE ALGUNOS ARTÍCULOS (GRUPO 513 MOBILIARIO
MÉDICO) DEBERÁ SER PULIDO ESPEJO, CON LIJAS DE GRANO 150-140 Y PASTA PARA BRILLO EN LOS CASOS DE PULIDO
EN ZONAS INTERIORES DE DIFÍCIL ACCESO. EL PULIDO PODRÁ SER A BASE DE MICROESFERA (SAND- BLAST) O TIPO
SANITARIO YA INDICADO.

Página 22 de 28 Clave: 1130-008-002
1/3

UNIDADES MEDICAS 515.957.0109 VITRINA DE 75 o 90 o 120 cm. CONTRA MURO
515.957.0232
515.957.0240
FECHA: 2004
Página 23 de 28 Clave: 1130-008-002
2/3

515.957.0232
515.957.0240

A PAÑOS A EJES
VAR.(75 o 90 o 120)x20x60cm. CMS. 2004

Página 23 de 28 Clave: 1130-008-002
3/3

515.957.0232
515.957.0240
ESPECIFICACIONES
1. CANALETAS DE ALUMINIO EXTRUIDO, NO RECICLADO ALEACIÓN 6063, DUREZA T-5 PARA PUERTAS DE VIDRIO.
2. CREMALLERA DE LÁMINA DEACERO INOXIDABLE TIPO AISI-304 CALIBRE No. 18 ACABADO PULIDO CON MÉNSULAS
PARA GRADUAR.ALTURA.
3. ENTREPAÑO DE VIDRIO DE 6 mm. DE ESPESOR, CON CANTOS PULIDOS.
4. LAMINA DE ACERO CR. CALIBRE No.20 ACABADO EN PINTURA COLOR GRIS*.
5. PUERTAS CORREDIZAS DE VIDRIO DE 6 mm. (1/4") DE ESPESOR Y CON CANTOS PULIDOS Y JALADERAS
INTEGRADAS, CON SISTEMA DE CORREDERAS EMBALINADAS PARA DESLIZARSE SOBRE LAS CANALETAS DE
ALUMINIO.
NOTAS:
A LA VITRINADE 120 cm. SE LE COLOCARA UNA CREMALLERACENTRAL EN EL RESPALDO.
03.01.01 - 03.01.05 - 03.01.01 - 03.01.05 - 03.04 - 04.01b - 05.01.01 - 05.02.01 - 05.02.02 - 05.02.03 - 06a - 07.04 - 08
EL ACERO DEBERÁ SER ROLADO EN FRÍO (CR.)
CLAVE DESCRIPCIÓN
515.957.0109 VITRINA DE 75 cm. CONTRA MURO
§ LAS UNIONES DE LOS ELEMENTOS COMPONENTES DEBERÁN SER MAQUINADOS PARA UN PERFECTO ENSAMBLE, A
BASE DE SOLDADURA CON LA MISMA RESISTENCIA MECÁNICA DEL MATERIAL BASE COMO MÍNIMO CON SOLDADURA
DE ARCO ELÉCTRICO (CON ELECTRODO DE VARILLA O MICROALAMBRE) EN CORDONES COMPLETOS, UNIFORMES,
DEVASTADOS Y PULIDOS PARA UN BUEN ACABADO. EN EL CASO DE SOLDADURA A BASE DE PUNTO ÉSTA DEBERÁ
SER RESISTENTE Y PULIDA EN GENERAL (AL APLICAR ESTE TIPO DE SOLDADURA EN SUPERFICIES PLANAS, LOS
PUNTOS DEBERÁN ESTARA 5 cm ENTRE PUNTO Y PUNTO COMO MÁXIMO).
GARANTIZAR RESISTENCIA A LA ADHERENCIA, AL IMPACTO Y AL RAYADO DE LÁPIZ 5H COMO MÍNIMO Y RESISTENCIA
EN CÁMARA SALINA DE HASTA 216 HRS. SEGÚN LO ESTABLECIDO EN LAS NORMAS DE CALIDAD PARA MOBILIARIO
IMSS-JCC-51 MAYO DE 1986.S
FECHA: 2004
Página 23 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS VITRINA DE 75 ó 90 ó 120 cm
VER NOTA
SOBRE DUCTO
FECHA: 2004
GRIS*.
GRIS*.

Página 24 de 28 Clave: 1130-008-002
1/3

UNIDADES MEDICAS 515.957.0125 VITRINA DE 75 o 90 o 120 cm. EN DUCTO DE 1 VISTA
515.957.0265
515.957.0257
FECHA: 2004
Página 25 de 28 Clave: 1130-008-002
2/3

515.957.0265
515.957.0257
DETALLE 1
DETALLE 1

A PAÑOS A EJES 0 10 20 30 50
(75 o 90 o 120) x 20 x 60 cm. CMS. 2004

Página 25 de 28 Clave: 1130-008-002
3/3

515.957.0265
515.957.0257
ESPECIFICACIONES
1. CORREDERA DE ALUMINIO PARA PUERTAS DE VIDRIO.
2. CREMALLERA DE LAMINA DE ACERO CALIBRE No. 18, ACABADO EN PINTURA COLOR GRIS*, CON MÉNSULAS PARA
AJUSTE DE ALTURA DE LOS ENTREPAÑOS.
3. ENTREPAÑO DE VIDRIO DE 6 mm DE ESPESOR, CON CANTOS PULIDOS.
4. LAMINA DE ACERO CALIBRE No. 20 ACABADO EN PINTURA COLOR GRIS*.
5. PUERTAS CORREDIZAS DE VIDRIO DE 6 mm (1/4") DE ESPESOR, CON CANTOS PULIDOS Y JALADERAS INTEGRADAS.
NOTA:
TOLERANCIA EN LAS DIMENSIONES GENERALES + 0.5 cm
APLICAR LOS SIGUIENTES INCISOS DE LAS "NORMAS DE CALIDAD PARA MOBILIARIO" IMSS JCC-51 MAYO 1986: 03.01.01-
03.01.05-03.04.01-01b-05.01.01-05.02.01-05.02.02.02-05.02.03-06a-07.04-08.
CLAVE DESCRIPCIÓN
515.957.0125 VITRINA DE 75 cm EN DUCTO
515.957.0265 VITRINA DE90 cm EN DUCTO
515.957.0257 VITRINA DE 120 cm EN DUCTO
§ LAS UNIONES DE LOS ELEMENTOS COMPONENTES DEBERÁN SER MAQUINADOS PARA UN PERFECTO ENSAMBLE,
A BASE DE SOLDADURA CON LA MISMA RESISTENCIA MECÁNICA DEL MATERIAL BASE COMO MÍNIMO CON
SOLDADURA DE ARCO ELÉCTRICO (CON ELECTRODO DE VARILLA O MICROALAMBRE) EN CORDONES COMPLETOS,
UNIFORMES, DEVASTADOS Y PULIDOS PARA UN BUEN ACABADO. EN EL CASO DE SOLDADURA A BASE DE PUNTO
ÉSTA DEBERÁ SER RESISTENTE Y PULIDA EN GENERAL (AL APLICAR ESTE TIPO DE SOLDADURA EN SUPERFICIES
PLANAS, LOS PUNTOS DEBERÁN ESTAR A 5 cm ENTRE PUNTO Y PUNTO COMO MÁXIMO).
§ LOS DOBLECES DEBERÁN IR BIEN ALINEADOS Y SIN DEFORMACIONES SEGÚN LOS RADIOS O ÁNGULO DEL DOBLEZ.
GARANTIZAR RESISTENCIA A LA ADHERENCIA, AL IMPACTO Y AL RAYADO DE LÁPIZ 5H COMO MÍNIMO Y
RESISTENCIA EN CÁMARA SALINA DE HASTA 216 HRS. SEGÚN LO ESTABLECIDO EN LAS NORMAS DE CALIDAD PARA
MOBILIARIO IMSS-JCC-51 MAYO DE 1986.
§ EL ACERO DEBERÁ SER ROLADO EN FRIO (CR.)
FECHA: 2004
Página 25 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS VITRINA DE 60 ó 75 ó 90 cm
VER NOTA PARA GARRAFONES
FECHA: 2004
GRIS*.

Página 26 de 28 Clave: 1130-008-002
1/3

UNIDADES MEDICAS 515.957.0273 VITRINA DE 75 cm. SOBRE DUCTO DOS VISTAS
515.957.0281 VITRINA DE 90 cm. SOBRE DUCTO DOS VISTAS
FECHA: 2004
Página 27 de 28 Clave: 1130-008-002
2/3


A PAÑOS A EJES 0 5 10 20 30 50
VAR.(75 o 90 120) x 40 x 60cm. CMS. 2004

Página 27 de 28 Clave: 1130-008-002
3/3

ESPECIFICACIONES
1. CORREDERA DE ALUMINIO PARA PUERTAS DE VIDRIO.
2. CREMALLERA DE LAMINA DE ACERO CALIBRE No. 18, ACABADO EN PINTURA COLOR GRIS*, CON MENSULAS PARA GUARDAR
ALTURA
3. DIVISION DE VIDRIO DE 6 mm DE ESPESOR, CON CANTOS PULIDOS.
4. ENTREPAÑO DE VIDRIO DE 6 mm DE ESPESOR, CON CANTOS PULIDOS.
5. LAMINA DE ACERO CALIBRE No. 20ACABADO EN PINTURA COLOR GRIS*.
6. PUERTAS CORREDIZAS DE VIDRIO DE 6 mm (1/4") DE ESPESOR Y CON CANTOS PULIDOS Y JALADERAS INTEGRADAS.
NOTA:
TOLERANCIA EN LAS DIMENSIONES GENERALES + 0.5 cm
APLICAR LOS SIGUIENTES INCISOS DE LAS "NORMAS DE CALIDAD PARA MOBILIARIO" IMSS JCC-51 MAYO 1986: 03.01.01-03.01.05-
03.04.01-01b-05.01.01-05.02.01-05.02.02.02-05.02.03-06a-07.04-08.
CRITERIOS NORMATIVOS PARA EL CONTROL DE CALIDAD EN LA FABRICACION DE MOBILIARIO.
LAS UNIONES DE LOS ELEMENTOS DEBERAN SER MAQUINADOS PARA UN PERFECTO ENSAMBLE Y CON SOLDADURA CON LA
MISMA RESISTENCIA MECANICA DEL MATERIAL BASE COMO MINIMO EN CORDONES COMPLETOS UNIFORMES DESBASTADOS Y
PULIDOS EN EL CASO DE SOLDADURA DE PUNTO ESTA DEBERA SER PULIDAY DE BUENA CALIDAD.
LOS DOBLECES DEBERAN SER SIN DEFORMACIONES Y BIEN ALINEADOS.
FECHA: 2004
Página 27 de 28 Clave: 1130-008-002
1/1

UNIDADES MEDICAS VITRINA DE 90 cm PARA
515.957.0315
GARRAFONES (UNA VISTA)
FECHA: 2004
1. CUERPO DE LAMINA DE ACERO CAL. N° 20, ACABADO EN PINTURA COLOR

GRIS*.
2. FONDO DE LAMINA DE ACERO CAL. N° 20, ACABADO EN PINTURA COLOR

GRIS*.

Página 28 de 28 Clave: 1130-008-002

Mobiliario: Catalogo de Especificaciones Tecnicas de

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Mobiliario: Catalogo de Especificaciones Tecnicas de

Cargado por

Copyright:

Formatos disponibles

INSTITUTO MEXICANO DEL SEGURO SOCIAL

DIRECCION DE ADMINISTRACION Y EVALUACION DE DELEGACIONES

Area de Investigación y Especificaciones Técnicas

GRUPO 515 MOBILIARIO DE LABORATORIO

ESPECIFICACIONES TECNICAS DE MOBILIARIO

CLAVE ARTÍCULO PÁGINA

GRUPO 515 Mobiliario de Laboratorio

515.619.0141 MESA ALTA DE 150 cm CON ESCUDILLA IZQUIERDA Y CAJONERA CENTRAL 6

515.619.1073 MESA ALTA DE 180 cm CON ESCUDILLA DERECHA Y CAJONERA CENTRAL 6

515.619.1081 MESA ALTA DE 210 cm CON ESCUDILLA DERECHA Y CAJONERA CENTRAL 6

515.619.1099 MESA ALTA DE 180 cm CON ESCUDILLA IZQUIERDA Y CAJONERA CENTRAL 6

515.619.1107 MESA ALTA DE 210 cm CON ESCUDILLA IZQUIERDA Y CAJONERA CENTRAL 6

ESPECIFICACIONES TECNICAS DE MOBILIARIO

CLAVE ARTÍCULO PÁGINA

515.619.0711 MESA BAJA PARA BALANZA ANALITICA 13

TIPO DE UNIDAD: CLAVE IMSS DESCRIPCION

1. CAJONES DE LAMINA DE ACERO CALIBRE N° 20 CON JALADERAS INTEGRADAS, ACABADO EN

2. CORREDERAS DE LAMINA GALVANIZADA CALIBRE N° 18 CON RUEDAS EMBALADAS DE

3. CUBIERTA DE MADERA CONTRACHAPADA DE PINO DE 1a DE LAMINA DE ACERO N° 18

4. CUERPO DE LAMINA DE ACERO CALIBRE N° 20 ACABADO EN PINTURA COLOR GRIS*.

5. ESTRUCTURA DE TUBO CUADRADO DE ACERO DE 32x32 mm (1 1/4 x 1 1/4”) CALIBRE N° 18,

ESPECIFICACIONES TECNICAS DE MOBILIARIO

TIPO DE UNIDAD: CLAVE IMSS DESCRIPCION

1. CARTABON DE REFUERZO DE SOLERA DE ACERO INOXIDABLE TIPO AISI-304 DE 3.17mm (1/8”)

2. DEPOSITO INFERIOR DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE N° 18,

3. DEPOSITO SUPERIOR DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE N° 18,

4. ESTRUCTURA DE TUBO DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304, CALIBRE N° 18 DE

5. MARCO PERIMETRAL DE ANGULO DE ACERO INOXIDABLE TIPO AISI-304

6. RUEDAS EMBALERADAS DE GEL TRANSPARENTE DE 12.5cm (5”) DE DIAMETRO, CON

ESPECIFICACIONES TECNICAS DE MOBILIARIO

TIPO DE UNIDAD: CLAVE IMSS DESCRIPCION

1. CUBIERTA DE LAMINA DE ACERO INOXIDABLE TIPO AISI-304 CALIBRE N° 10, CON

2. CUERPO, ENTREPAÑO Y PUERTA CON JALADERA INTEGRAL DE LAMINA DE ACERO

3. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO CALIBRE N° 18 DE

4. MEZCLADORA METALICA VERTICAL DE CUELLO DE GANSO, Y LLAVES DE ALETA CORTA

5. REGATON DE ALUMINIO DE 25mm (1”) DE DIAMETRO, CON ALTURA AJUSTABLE.

ESPECIFICACIONES TECNICAS DE MOBILIARIO

TIPO DE UNIDAD CLAVE IMSS DESCRIPCION

TIPO DE UNIDAD CLAVE IMSS DESCRIPCION

DIMENSIONES GENERALES ACOT. ESCALA GRAFICA: FECHA

ESPECIFICACIONES TECNICAS DE MOBILIARIO

TIPO DE UNIDAD CLAVE IMSS DESCRIPCION

5. REGATON DEALUMINIO D 25 mm. (1") DE DIAMETRO CON ALTURA AJUSTABLE.

TOLERANCIAS EN LAS DIMENSIONES GENERALES + 1.0 cm.

* COLOR SEGUN MUESTRA IMSS.

TIPO DE UNIDAD: CLAVE IMSS DESCRIPCION

1. CAJONES DE LAMINA DE ACERO CALIBRE N° 20 CON JALADERA INTEGRADA, ACABADO EN

2. CORREDERAS DE LAMINA GALVANIZADA CALIBRE N° 18 CON RUEDAS EMBALADAS DE

3. CUBIERTA DE LAMINA DE ACERO INOXIDABLE CALIBRE N° 18, ACABADO PULIDO CON

4. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO DE 32 x 32 mm ( 1 1/4

5. LAMINA DE ACERO CALIBRE N° 20, ACABADO EN PINTURA COLOR GRIS*.

6. REFUERZO DE LAMINA GALVANIZADA CALIBRE N° 18 EN FORMA DE CANAL.

7. REGATON DE ALUMINIO DE 25mm (1”) DE DIAMETRO CON ALTURA AJUSTABLE.

ESPECIFICACIONES TECNICAS DE MOBILIARIO

TIPO DE UNIDAD: CLAVE IMSS DESCRIPCION

1. CAJONES DE LAMINA DE ACERO CALIBRE N° 20 CON JALADERA INTEGRADA, ACABADO EN

ESPECIFICACIONES TECNICAS DE MOBILIARIO

TIPO DE UNIDAD: CLAVE IMSS DESCRIPCION

2. CONTRA DE REJILLA, ACABADO CROMADO.

4. ESCUDILLA DE ACERO INOXIDABLE TIPO AISI-304 DE 22.5 x 22.5 x 11 cm INTEGRADA A CUBIERTA,

5. ESTRUCTURA DE PERFIL TUBULAR CUADRADO DE LAMINA DE ACERO CAL. N° 18 DE 32 x 32 mm

6. FRENTE Y LATERALES DE VIDRIO INASTILLABLE DE 6mm DE ESPESOR.

7. LAMINA DE ACERO CAL. N° 20, ACABDO EN PINTURA COLOR GRIS*.
