perpendicular.

pro ©

3 000
2 500

∠ 39,8°

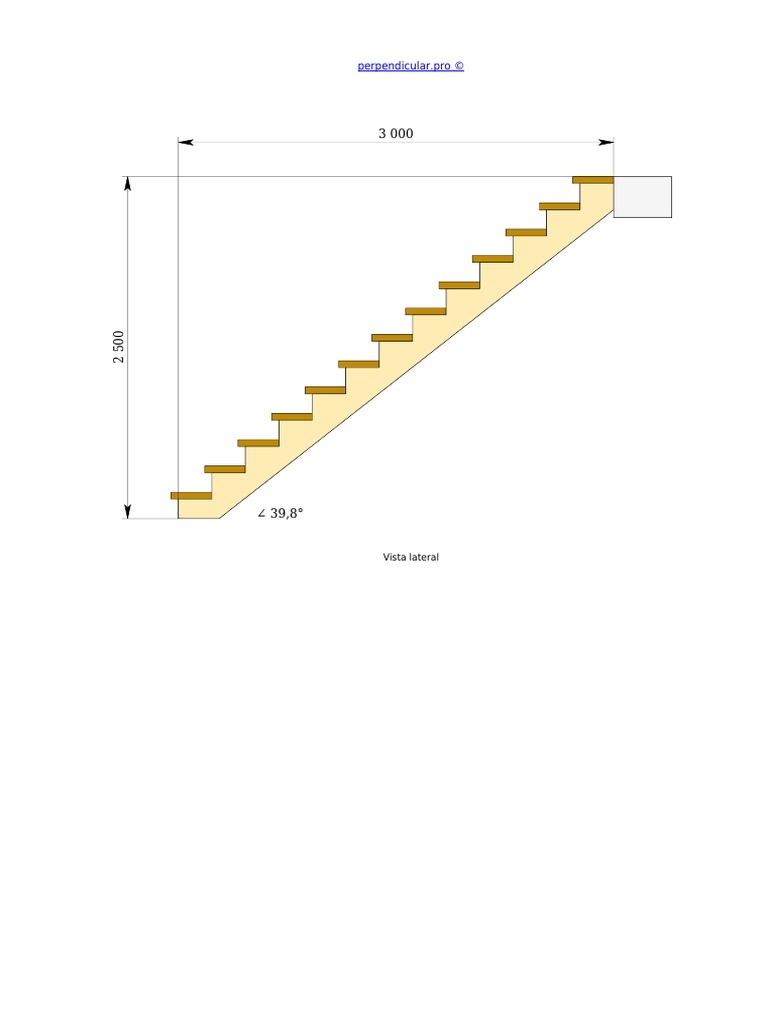

Vista lateral
 900 50

1 000

Vista delantera

3 000
1 000

Vista superior
 281

192

142
50
50
0
30

231

Dibujo del patrón de escalones

3 873

91 300 177
109

148

295
223 177 123
123

Dibujo de zanca cremallera

Sugerencias:
Corresponde a fórmula de la comodidad
Huella es suficiente
Pendiente oportuna de escalera 39,8°
Escalera cómoda

Datos iniciales:
Altura de la escalera 2500 mm
Longitud de tramo de escalera en diseño 3000 mm
Número de escalones 13
Ancho de escalera 1000 mm
Espesor de escalones 50 mm
Voladizo de escalones 50 mm Espesor de zanca 50 mm

Zanca cremallera de escalera:

Longitud de zanca cremallera 3873 mm
Pendiente de la escalera 39,8°

Dimensiones de escalones:
Altura de escalón 192 mm
Huella 281 mm
Contrahuella 142 mm
