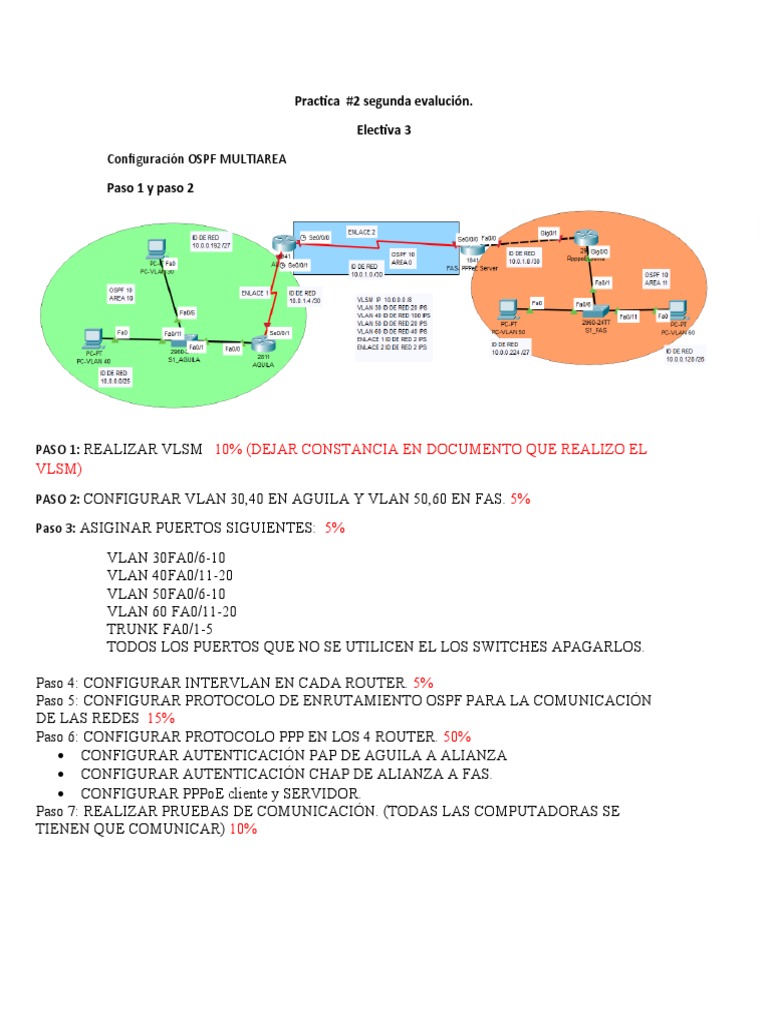

Practica #2 segunda evalución.

Electiva 3

Configuración OSPF MULTIAREA

Paso 1 y paso 2

PASO 1: REALIZAR VLSM 10% (DEJAR CONSTANCIA EN DOCUMENTO QUE REALIZO EL

VLSM)
PASO 2: CONFIGURAR VLAN 30,40 EN AGUILA Y VLAN 50,60 EN FAS. 5%

Paso 3: ASIGINAR PUERTOS SIGUIENTES: 5%

VLAN 30FA0/6-10
VLAN 40FA0/11-20
VLAN 50FA0/6-10
VLAN 60 FA0/11-20
TRUNK FA0/1-5
TODOS LOS PUERTOS QUE NO SE UTILICEN EL LOS SWITCHES APAGARLOS.

Paso 4: CONFIGURAR INTERVLAN EN CADA ROUTER. 5%

Paso 5: CONFIGURAR PROTOCOLO DE ENRUTAMIENTO OSPF PARA LA COMUNICACIÓN
DE LAS REDES 15%
Paso 6: CONFIGURAR PROTOCOLO PPP EN LOS 4 ROUTER. 50%
 CONFIGURAR AUTENTICACIÓN PAP DE AGUILA A ALIANZA
 CONFIGURAR AUTENTICACIÓN CHAP DE ALIANZA A FAS.
 CONFIGURAR PPPoE cliente y SERVIDOR.
Paso 7: REALIZAR PRUEBAS DE COMUNICACIÓN. (TODAS LAS COMPUTADORAS SE
TIENEN QUE COMUNICAR) 10%
Paso 2

AGUILA

FAS

Paso 3

AGUILA

FAS
AGUILA

FAS
PASO 4

ROUTER AGUILA
ROUTER RpppoECliente

Paso 5

ALIANZA

IP’s a las interfaces seriales

Configuración de OSPF
AGUILA

IP’s a las interfaces seriales

Configuración de OSPF

FAS- PPPeE Server

IP’s a la interfaz serial y la interface fastethernet

Configuración de OSPF

RpppoECliente

IP a la interfaz gigabitEthernet

Configuración de OSPF
PASO 6

Configuración PPP y AUTENTICACIÓN PAP DE AGUILA A ALIANZA

USUARIO AGUILA: alianza

Contraseña: alianza14

USUARIO ALIANZA: águila

Contraseña: aguila16

NOTA
Se sugiere que se copie todo y se reinicie para que vuelva a activarse el enrutamiento:
Configuración PPP y AUTENTICACIÓN CHAP DE ALIANZA A FAS- PPPeE Server

USUARIO ALIANZA: FAS-PPPeEServer

Contraseña: liga2020

USUARIO FAS-PPPeEServer: ALIANZA

Contraseña: liga2020

NOTA
Se sugiere que se copie todo y se reinicie para que vuelva a activarse el enrutamiento:

NOTA:
A esta altura todo se debe de estar comunicando

Paso 10

Configuración PPPoE entre Router FAS-PPPeEServer y RpppoECliente

FAS-PPPeEServer

FAS-PPPeEServer(config)#username RpppoECliente password parcial2

FAS-PPPeEServer(config)#ip local pool parcial2 10.0.1.10 10.0.1.10

FAS-PPPeEServer(config)#interface virtual-template1
FAS-PPPeEServer(config-if)#peer default ip address pool parcial2
FAS-PPPeEServer(config-if)#ppp authentication chap callin
FAS-PPPeEServer(config-if)#ip unnumbered fastEthernet 0/0

FAS-PPPeEServer(config-if)#exit

FAS-PPPeEServer(config)#bba-group pppoe parcial2

FAS-PPPeEServer(config-bba)#virtual-template 1
FAS-PPPeEServer(config-bba)#exit
FAS-PPPeEServer(config)#interface fastEthernet 0/0
FAS-PPPeEServer(config-if)#pppoe enable group parcial2

FAS-PPPeEServer(config-if)#exit

RpppoECliente

RpppoECliente(config)#interface giga0/1
RpppoECliente(config-if)#no ip address
RpppoECliente(config-if)#pppoe enable

RpppoECliente(config-if)#pppoe-client dial-pool-number 1

RpppoECliente(config-if)#exit

RpppoECliente>
RpppoECliente>ena
RpppoECliente#conf ter
Enter configuration commands, one per line. End with CNTL/Z.
RpppoECliente(config)#interface giga0/1
RpppoECliente(config-if)#no ip address
RpppoECliente(config-if)#pppoe enable
RpppoECliente(config-if)#pppoe-client dial-pool-number 1
RpppoECliente(config-if)#exit

RpppoECliente(config)#interface dialer1
RpppoECliente(config-if)#dialer pool 1
RpppoECliente(config-if)#ip address negotiated
RpppoECliente(config-if)#mtu 1492
RpppoECliente(config-if)#encapsulation ppp

RpppoECliente(config-if)#ppp chap hostname RpppoECliente

RpppoECliente(config-if)#ppp chap password parcial2
RpppoECliente(config-if)#exit

RpppoECliente(config)#ip route 0.0.0.0 0.0.0.0 dialer1

EL OSPF SE PERDERA PARA GARANTIZAR LA COMUNICACIÓN EN EL PACKET TRACER ES DE
ANALIZAR QUE SOLUCION SE LE PUEDE DAR, PARA ELLO UTILIZAREMOS UNA RUTA POR DEFECTO
PARA QUE LOS DEMAS ROUTERS ENTIENDAN COMO LLEGAR A LAS REDES QUE TIENE EL ROUTER
RpppoECliente

FAS-PPPeEServer(config)#ip route 0.0.0.0 0.0.0.0 fa0/0

FAS-PPPeEServer(config)#router ospf 10
FAS-PPPeEServer(config-router)#default-information originate

PASO 7

Configuración de direcciones IP a las computadoras y prueba de

conectividad
