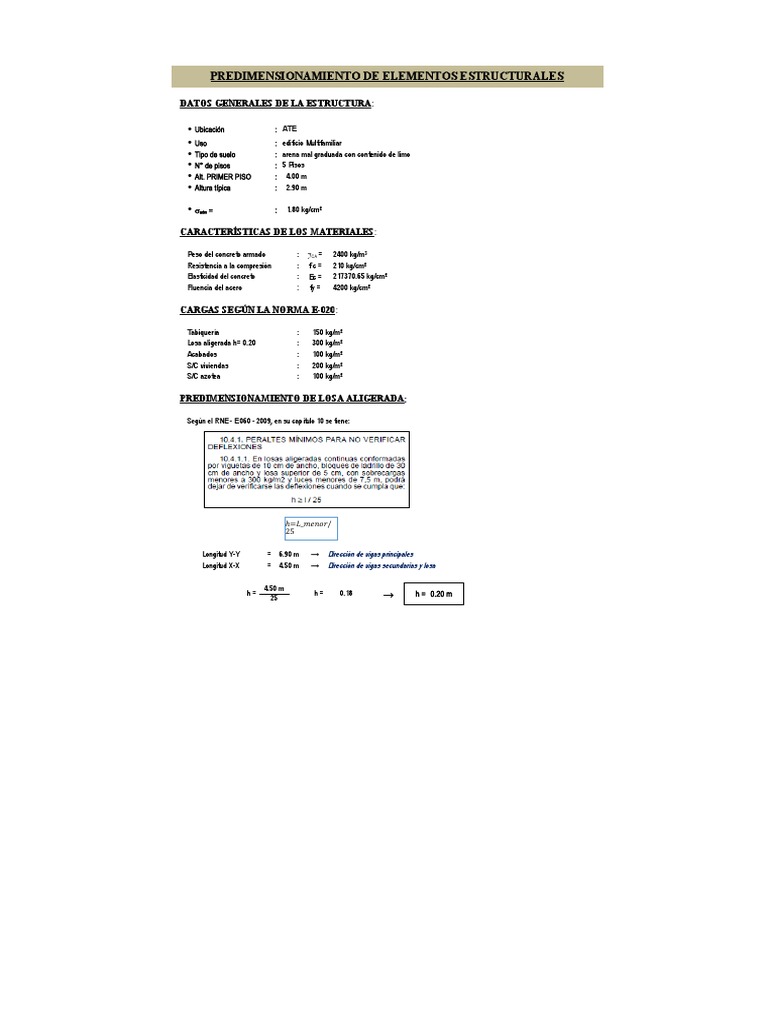

PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

DATOS GENERALES DE LA ESTRUCTURA:

● Ubicación : ATE.
● Uso : edificio Multifamiliar
● Tipo de suelo : arena mal graduada con contenido de limo
● N° de pisos : 5 Pisos
● Alt. PRIMER PISO : 4.00 m
● Altura típica : 2.90 m

● sadm = : 1.80 kg/cm²

CARACTERÍSTICAS DE LOS MATERIALES:

Peso del concreto armado : gCA = 2400 kg/m³

Resistencia a la compresión : f´c = 210 kg/cm²
Elasticidad del concreto : Ec = 217370.65 kg/cm²
Fluencia del acero : fy = 4200 kg/cm²

CARGAS SEGÚN LA NORMA E-020:

Tabiquería : 150 kg/m²

Losa aligerada h= 0.20 : 300 kg/m²
Acabados : 100 kg/m²
S/C viviendas : 200 kg/m²
S/C azotea : 100 kg/m²

PREDIMENSIONAMIENTO DE LOSA ALIGERADA:

Según el RNE - E.060 - 2009, en su capítulo 10 se tiene:

ℎ=𝐿_𝑚𝑒𝑛𝑜𝑟/
25

Longitud Y-Y = 6.90 m → Dirección de vigas principales

Longitud X-X = 4.50 m → Dirección de vigas secundarias y losa

4.50 m
h=
25
h= 0.18 → h = 0.20 m
PREDIMENSIONAMIENTO DE VIGAS:

VIGAS EN LA DIRECCIÓN Y-Y:

FACTOR PARA VIGAS PRINCIPALES

ℎ=𝐿_𝑛/𝛼 𝑏≥0.25
𝑏≥0.5ℎ WS/C a
h S/C ≤ 200 kg/cm² 12
WS/C : Sobrecarga según el uso. 200 < S/C ≤ 350 kg/cm² 11
Ln : Luz libre mayor en metros. 350 < S/C ≤ 600 kg/cm² 10
b a : Factor que depende de la sobrecarga. 600 < S/C ≤ 750 kg/cm² 9

Para nuestro caso, tenemos una sobrecarga máxima de 200 kg/cm², por lo tanto el factor será 11.

EJE LONGITUD a PERALTE (h) ANCHO (b)

1 -- 2 3.75 m 11 0.34 0.170
2--3 2.95 m 11 0.27 0.134
3--4 3.65 m 11 0.33 0.166
4--5 3.30 m 11 0.30 0.150

Uniformizando tenemos la siguiente sección:

eje 4-5 b = 0.25 m h = 0.35 m

VIGAS EN LA DIRECCIÓN X-X:

ℎ=𝐿_𝑛/12 𝑏≥0.25
𝑏≥0.5ℎ
h
Ln : Luz libre menor en metros.

EJE LONGITUD a PERALTE (h) ANCHO (b)

EJE A--B 6.70 m 11 0.61 0.305
EJE A--B 4.60 m 11 0.42 0.209

Uniformizando tenemos la siguiente sección:

eje 5 b = 0.30 m h = 0.61 m

VIGAS DE BORDE:

Se asume una sección de: b = 0.15 m h = 0.20 m

VIGAS CHATAS:

Se asume una sección de: b = 0.25 m h = 0.20 m

PREDIMENSIONAMIENTO DE COLUMNAS:

Para predimensionar las columnas, usaremos el método del área tributaria, se optará por 3 tipos de columnas y estas se uniformizaran con
las demás para tener una rigidez uniforme y evitar las torsiones en planta:

(a) Columna interior. → C-4

(b) Columna perimetral. → C-1
(c) Columna de esquina. → C-3

Inicialmente se tomarán las dimensiones mínimas establecidas en la norma E-060, las cuales son 0.25m x 0.25m

(a) COLUMNA INTERIOR: Columna ubicada en los ejes: 4-4 y B-B

Propiedades geométricas del paño:

B = 6.07 m
L = 3.78 m
A = 22.94 m²
Avacio = 0.00 m²

At = 22.94 m²

Propiedades de la columnas:

b = 0.25 m
t = 0.25 m
Ac = 0.0625 m²

Área de vigas:

VX-X = 1.772 m²
VY-Y = 0.883 m²
Av = 2.655 m²
Metrado de carga muerta:

PISO ELEMENTO PESO A o L (tributario) CARGA (kg) PARCIAL

Acabados 100 kg/m² 22.94 m² 2294.46
Tabiquería 150 kg/m² 0.00 0.00

AZOTEA
Losa aligerada 300 kg/m² 0.00 0.00
2564.46 kg
Viga X-X 445 kg/m 0.00 m 0.00
Viga Y-Y 210 kg/m 0.00 m 0.00
Columna 150 kg/m 1.80 m 270.00
Acabados 100 kg/m² 22.94 m² 2294.46

CUARTO PISO
Tabiquería 22.88 m² 3432.32

QUINTO PISO
150 kg/m²
Losa aligerada 300 kg/m² 20.23 m² 6068.14
15562.22 kg
Viga X-X 445 kg/m 5.82 m 2591.01
Viga Y-Y 210 kg/m 3.53 m 741.30
Columna 150 kg/m 2.90 m 435.00
SEGUNDO PISO Acabados 100 kg/m² 22.94 m² 2294.46
TERCER PISO Tabiquería 150 kg/m² 22.88 m² 3432.32
Losa aligerada 300 kg/m² 20.23 m² 6068.14
15562.22 kg
Viga X-X 445 kg/m 5.82 m² 2591.01
Viga Y-Y 210 kg/m 3.53 m² 741.30
Columna 150 kg/m 2.90 m 435.00
Acabados 100 kg/m² 22.94 m² 2294.46
PRIMER PISO

Tabiquería 150 kg/m² 22.88 m² 3432.32

Losa aligerada 300 kg/m² 20.23 m² 6068.14
15727.22 kg
Viga X-X 445 kg/m 5.82 m² 2591.01
Viga Y-Y 210 kg/m 3.53 m² 741.30
Columna 150 kg/m 4.00 m 600.00
TOTAL = 80540.58 kg

Metrado de carga viva:

PISOS ELEMENTO PESO A o L (tributario) CARGA (kg) TOTAL

1ER P. Sobrecarga 200 kg/m² 22.88 m² 4576.42

2DO 3ER Sobrecarga 200 kg/m² 22.88 m² 4576.42 25170.3 kg
4TO 5TO Sobrecarga 200 kg/m² 22.88 m² 4576.42
AZOTEA Sobrecarga 100 kg/m² 22.88 m² 2288.21

PD = 80540.58 kg PL = 25170.31 kg → Pservicio = 105710.89 kg

Cálculo de las dimensiones de la columna:

###
COLUMNA l h
b∗t=(λ∗P_servicio) Central 1.10 0.30
/(η∗f´c) Perimetral 1.25 0.25
Esquina 1.50 0.20

1.10 * (105710.89)
A col =
0.30 * (210.00)

A col = 1845.75 cm²

Las dimensiones de la columna podrían ser:

b (cm) t (cm)
25 73.83
t = 0.55 m

30 61.52 C-1
35 52.74
40 46.14
45 41.02 b = 0.35 m
(a) COLUMNA INTERIOR: Columna ubicada en los ejes: 2-2 y B-B

Propiedades geométricas del paño:

B = 6.07 m
L = 3.71 m
A = 22.52 m²
Avacio = 0.00 m²

At = 22.52 m²

Propiedades de la columnas:

b = 0.25 m
t = 0.25 m
Ac = 0.0625 m²

Área de vigas:

VX-X = 1.772 m²
VY-Y = 0.865 m²
Av = 2.637 m²

Metrado de carga muerta:

PISO ELEMENTO PESO A o L (tributario) CARGA (kg) PARCIAL

Acabados 100 kg/m² 22.52 m² 2251.97
Tabiquería 150 kg/m² 0.00 0.00
AZOTEA

Losa aligerada 300 kg/m² 0.00 0.00

2521.97 kg
Viga X-X 0 kg/m 0.00 m 0.00
Viga Y-Y 0 kg/m 0.00 m 0.00
Columna 150 kg/m 1.80 m 270.00
Acabados 100 kg/m² 22.52 m² 2251.97
CUARTO PISO

Tabiquería 22.46 m² 3368.58

QUINTO PISO

150 kg/m²
Losa aligerada 300 kg/m² 19.82 m² 5945.92
15319.08 kg
Viga X-X 445 kg/m 5.82 m 2591.01
Viga Y-Y 210 kg/m 3.46 m 726.60
Columna 150 kg/m 2.90 m 435.00
Acabados 100 kg/m² 22.52 m² 2251.97
SEGUNDO PISO
TERCER PISO

Tabiquería 150 kg/m² 22.46 m² 3368.58

Losa aligerada 300 kg/m² 19.82 m² 5945.92
15319.08 kg
Viga X-X 445 kg/m 5.82 m² 2591.01
Viga Y-Y 210 kg/m 3.46 m² 726.60
Columna 150 kg/m 2.90 m 435.00
Acabados 100 kg/m² 22.52 m² 2251.97
Tabiquería 22.46 m² 3368.58
PRIMER PISO

150 kg/m²
Losa aligerada 300 kg/m² 19.82 m² 5945.92
15484.08 kg
Viga X-X 445 kg/m 5.82 m² 2591.01
Viga Y-Y 210 kg/m 3.46 m² 726.60
Columna 150 kg/m 4.00 m 600.00
TOTAL = 79282.37 kg

Metrado de carga viva:

PISOS ELEMENTO PESO A o L (tributario) CARGA (kg) TOTAL

1ER P. Sobrecarga 200 kg/m² 22.46 m² 4491.44

2DO 3ER Sobrecarga 200 kg/m² 22.46 m² 4491.44 24702.9 kg
4TO 5TO Sobrecarga 200 kg/m² 22.46 m² 4491.44
AZOTEA Sobrecarga 100 kg/m² 22.46 m² 2245.72

PD = 79282.37 kg PL = 24702.92 kg → Pservicio = 103985.29 kg

Cálculo de las dimensiones de la columna:

###
COLUMNA l h
b∗t=(λ∗P_servicio) Central 1.10 0.30
/(η∗f´c) Perimetral 1.25 0.25
Esquina 1.50 0.20

1.10 * (103985.29)
A col =
0.30 * (210.00)

A col = 1815.62 cm²

Las dimensiones de la columna podrían ser:

b (cm) t (cm)
25 73.83
t = 0.55 m

30 61.52 C-1
 t = 0.55 m
C-1
35 52.74
40 46.14
45 41.02 b = 0.35 m
(b) COLUMNA PERIMETRAL: Columna ubicada en los ejes: 2-2 y B-B

Propiedades geométricas del paño:

B = 3.70 m
L = 3.80 m
A = 14.06 m²
Avacio = 0.00 m²

At = 14.06 m²

Propiedades de la columnas:

b = 0.25 m
t = 0.25 m
Ac = 0.0625 m²

Área de vigas:

VX-X = 1.051 m²
VY-Y = 0.888 m²
Av = 1.938 m²
Metrado de carga muerta:

PISO ELEMENTO PESO A o L (tributario) CARGA (kg) PARCIAL

Acabados 100 kg/m² 14.06 m² 1406.00
Tabiquería 150 kg/m² 0.00 0.00
TECHO

Losa aligerada 300 kg/m² 0.00 m² 0.00

1556.00 kg
Viga X-X 445 kg/m 0.00 m 0.00
Viga Y-Y 210 kg/m 0.00 m 0.00
Columna 150 kg/m 1.00 m 150.00
Acabados 100 kg/m² 14.06 m² 1406.00
2DO, 3ER,4TO y

Tabiquería 150 kg/m² 14.00 m² 2099.63

5TO PISO

Losa aligerada 300 kg/m² 12.06 m² 3617.80

9839.83 kg
Viga X-X 445 kg/m 3.45 1535.91
Viga Y-Y 210 kg/m 3.55 m 745.50
Columna 150 kg/m 2.90 m 435.00
Acabados 100 kg/m² 14.06 m² 1406.00
Tabiquería 14.00 m² 2099.63
PRIMER PISO

150 kg/m²
Losa aligerada 300 kg/m² 12.06 m² 3617.80
10004.83 kg
Viga X-X 445 kg/m 3.45 m 1535.91
Viga Y-Y 210 kg/m 3.55 m 745.50
Columna 150 kg/m 4.00 m 600.00
TOTAL = 50920.13 kg
Metrado de carga viva:

PISOS ELEMENTO PESO A o L (tributario) CARGA (kg) TOTAL

1ER @
5TO Sobrecarga 200 kg/m² 14.00 m² 13997.50 15403.50 kg
azotea Sobrecarga 100 kg/m² 14.06 m² 1406.00

PD = 50920.13 kg PL = 15403.50 kg → Pservicio = 66323.63 kg

Cálculo de las dimensiones de la columna:

###
COLUMNA l h
b∗t=(λ∗P_servicio)
/(η∗f´c) Central 1.10 0.30
Perimetral 1.25 0.25
1.25 * (66323.63) Esquina 1.50 0.20
A col = = 1579.13 cm²
0.25 * (210.00)

b (cm) t (cm)
25 63.17
t = 0.45 m

30 52.64 C-2
35 45.12
40 39.48
45 35.09 b = 0.35 m
(C) COLUMNA PERIMETRAL: Columna ubicada en los ejes: 2-2 y C-C

Propiedades geométricas del paño:

B = 2.85 m
L = 5.20 m
A = 14.82 m²
Avacio = 0.00 m²

At = 14.82 m²

Propiedades de la columnas:

b = 0.25 m
t = 0.25 m
Ac = 0.0625 m²

Área de vigas:

VX-X = 0.792 m²
VY-Y = 0.000 m²
Av = 0.792 m²
Metrado de carga muerta:

PISO ELEMENTO PESO A o L (tributario) CARGA (kg) PARCIAL

Acabados 100 kg/m² 14.82 m² 1482.00
Tabiquería 150 kg/m² 0.00 0.00
TECHO

Losa aligerada 300 kg/m² 0.00 m² 0.00

1632.00 kg
Viga X-X 0 kg/m 0.00 m 0.00
Viga Y-Y 0 kg/m 0.00 m 0.00
Columna 150 kg/m 1.00 m 150.00
Acabados 100 kg/m² 14.82 m² 1482.00
2DO, 3ER,4TO y

Tabiquería 150 kg/m² 14.76 m² 2213.63

5TO PISO

Losa aligerada 300 kg/m² 13.97 m² 4189.70

10517.32 kg
Viga X-X 445 kg/m 2.60 1157.49
Viga Y-Y 210 kg/m 4.95 m 1039.50
Columna 150 kg/m 2.90 m 435.00
Acabados 100 kg/m² 14.82 m² 1482.00
Tabiquería 14.76 m² 2213.63
PRIMER PISO

150 kg/m²
Losa aligerada 300 kg/m² 13.97 m² 4189.70
10682.32 kg
Viga X-X 445 kg/m 2.60 m 1157.49
Viga Y-Y 210 kg/m 4.95 m 1039.50
Columna 150 kg/m 4.00 m 600.00
TOTAL = 54383.62 kg
Metrado de carga viva:

PISOS ELEMENTO PESO A o L (tributario) CARGA (kg) TOTAL

1ER @
5TO Sobrecarga 200 kg/m² 14.76 m² 14757.50 14757.50 kg
azotea Sobrecarga 0 kg/m² 14.82 m² 0.00

PD = 54383.62 kg PL = 14757.50 kg → Pservicio = 69141.12 kg

Cálculo de las dimensiones de la columna:

###
COLUMNA l h
b∗t=(λ∗P_servicio)
/(η∗f´c) Central 1.10 0.30
Perimetral 1.25 0.25
1.25 * (69141.12) Esquina 1.50 0.20
A col = = 1646.22 cm²
0.25 * (210.00)

b (cm) t (cm)
25 65.85
t = 0.35 m

30 54.87 C-3
35 47.03
40 41.16
45 36.58 b = 0.25 m
(c) COLUMNA DE ESQUINA: Columna ubicada en los ejes: 1-1 y A-A

Propiedades geométricas del paño:

B = 3.05 m
L = 2.85 m
A = 8.69 m²
Avacio = 0.00 m²

At = 8.69 m²

Propiedades de la columnas y vigas:

b = 0.25 m VX-X = 0.853 m²

t = 0.25 m VY-Y = 0.650 m²
Ac = 0.0625 m² Av = 1.503 m²

Metrado de carga muerta:

PISO ELEMENTO PESO A o L (tributario) CARGA (kg) PARCIAL

Acabados 100 kg/m² 8.69 m² 869.25
Tabiquería 150 kg/m² 0.00 0.00
azotea

Losa aligerada 300 kg/m² 0.00 m² 0.00

1019.25 kg
Viga X-X 445 kg/m 0.00 m 0.00
Viga Y-Y 210 kg/m 0.00 m 0.00
Columna 150 kg/m 1.00 m 150.00
Acabados 100 kg/m² 8.69 m² 869.25
2DO,3ER,4TO,5TO

Tabiquería 150 kg/m² 8.63 m² 1294.50

Losa aligerada 300 kg/m² 7.13 m² 2138.18
PISO

6529.46 kg
Viga X-X 445 kg/m 2.80 m 1246.53
Viga Y-Y 210 kg/m 2.60 m 546.00
Columna 150 kg/m 2.90 m 435.00
Acabados 100 kg/m² 8.69 m² 869.25
PRIMER PISO

Tabiquería 150 kg/m² 8.63 m² 1294.50

Losa aligerada 300 kg/m² 7.13 m² 2138.18
6694.46 kg
Viga X-X 445 kg/m 2.80 m 1246.53
Viga Y-Y 210 kg/m 2.60 m 546.00
Columna 150 kg/m 4.00 m 600.00
TOTAL = 33831.57 kg

Metrado de carga viva:

PISOS ELEMENTO PESO A o L (tributario) CARGA (kg) TOTAL

1 Sobrecarga 200 kg/m² 8.63 m² 1726.00
2 Sobrecarga 200 kg/m² 8.63 m² 1726.00
9499.25 kg
3,4Y5 P. Sobrecarga 200 kg/m² 8.63 m² 1726.00
azotea Sobrecarga 100 kg/m² 8.69 m² 869.25

PD = 33831.57 kg PL = 9499.25 kg → Pservicio = 43330.82 kg

Cálculo de las dimensiones de la columna:

###
b∗t=(λ∗P_servicio) COLUMNA l h
/(η∗f´c) Central 1.10 0.30
Perimetral 1.25 0.25
1.50 * (43330.82) Esquina 1.50 0.20
A col =
0.20 * (210.00)

A col = 1547.53 cm²

Las dimensiones de la columna podrían ser:

b (cm) t (cm)
25 61.9
t = 0.40 m

30 51.58 C-4
35 44.22
40 38.69
45 34.39 b = 0.30 m
RESUMEN DEL PREDIMENSIONAMIENTO:

COLUMNAS VIGAS

TIPO DIMENSIONES ESQUEMA TIPO DIMENSIONES ESQUEMA

b = 0.35 m b= 0.25 m
C-1 interior V-YY
t= 0.55 m h= 0.35 m
C-2 perimetral b= 0.35 m b= 0.30 m
t V-XX h
t= 0.45 m h= 0.61 m
C-3 perimetral b= 0.25 m b= 0.15 m
V-B
t= 0.35 m b h= 0.20 m b
b= 0.30 m
C-4 esquina t= 0.40 m
 ZAPATA PERIMETRICA
Col: 35x40cm ACI 318S-08

Pd = 80540.58 Kg
Pl = 25170.31 Kg
Df = 1.65 m
S/C = 200 Kg/m²
t1 = 0.40 m
t2 = 0.50 m
hc = 0.20 m
ϒm = 1800 Kg/m³
σt = 2.00 Kg/cm²
f'c = 210 Kg/cm²
f'c = 210 Kg/cm²
fy = 4200 Kg/cm²

1° Esfuerzo Neto del Terreno 𝜎_𝑛=𝜎_𝑡−𝛾_𝑝𝑜𝑚∙ℎ_𝑓−ℎ_𝑧∙𝛾_(𝑐−)

σn = 1.64 Kg/cm²
𝑆/𝐶

2° Area de la Zapata T = S = 2.54 x 2.54 m2

Azap = 64654.9814 cm² 72875 cm²

Debe Cumplir que Lv1 = Lv2:

T = 2.49 m 2.65 m
S = 2.59 m 2.75 m

Lv1 = Lv2 = 1.125 m

= 1.125 m Conforme
𝜎_𝑢=𝑃_𝑢/ 𝑃_𝑢=1.4∙𝑃_𝐷+1.7∙𝑃_𝐿→𝑁𝑇𝐸 𝐸.060
3° Reaccion Neta del Terreno 𝐴_𝑧𝑎𝑝
Pu = 136921.198 Kg 𝑃_𝑢=1.2∙𝑃_𝐷+1.6∙𝑃_𝐿→𝐴𝐶𝐼 318𝑆−08
Azap = 72875 cm² 𝐴_𝑧𝑎𝑝=𝑇×𝑆
Wu = 1.88 Kg/cm²

4° Dimensionamiento de la altura hz de la Zapata

● Por Punzonamiento 𝑉_𝑈≤ 〖∅∙𝑉〗

φ _𝐶
= 0.75
Vu = 136921.197504132 - 1.88(40 + d)(50 + d)
φVc =1.06∙∅∙√(𝑓^′ 𝑐)∙𝑏_𝑜∙𝑑
𝑏_𝑜=2∙(𝑡1+𝑑)+2∙(𝑡2+𝑑)
d = 34.95 cm
r = 7.5 cm
Diametro de Varilla φ : 5/8" hz = 44 cm hz = 30 cm
dprom = 20.9125 cm
Vu/φVc = 1.90

● Verificación por Cortante ∅∙𝑉_𝐶=0.53∙∅∙√(𝑓´𝑐)∙𝑏∙𝑑

φ = 0.75
Vdu = 47321.7743
φVc = 33127.2533 Vdu > φVc …………(Verificar)
5° Diseño por Flexión φ = 0.9
𝑅_𝑢=𝑀_𝑢/
● Dirección Longitudinal Usar 6 φ 5/8" @ 51.7 cm (𝑏∙𝑑^2 )
Mu = 32696.3945 Kg - m
Ru = 27.19 𝜌=(100∙𝜙∙𝑓_𝑐^′∙𝑓_𝑦−√((100∙𝜙∙𝑓_𝑐^′∙𝑓_𝑦 )^2−23600∙𝜙∙𝑅_𝑢∙𝑓_𝑐^
Kg/cm²
ρ = 0.00793525 ′∙𝑓_𝑦^2 ))/(118∙𝜙∙𝑓_𝑦^2 )
ρmin = 0.0018
As = 65.5 cm²
Av = 1.98 cm²
# var = 33.1 6 varillas
Esp. S = 51.7 cm

● Dirección Transversal Usar 7 φ 5/8" @ 41.4 cm

Ast = 63.09 cm2

# var = 31.9 7 varillas
Esp. S = 41.4 cm

6° Transferencia de Carga de la Columna a la Zapata

● Resistencia al Aplastamiento de la Columna φn = 0.65 𝑃_𝑛=𝑃_𝑈/∅

Sobre la Columna Pn = 210648 Kg 𝑃_𝑛𝑏=0.85∙𝑓_𝑐^′∙𝐴_𝐶

De la Columna Pnb = 357000 Kg

Pn < Pnb ……….(No Necesita Dowels)

Asmin = 10.0 cm2
● Resistencia al Aplastamiento en el Concreto de la Zapata
A1 = 0.2 m²
√(𝐴_2/
𝐴_1 )≤2
A2 = 8.78 m²
A2
= 6.63 2
A1
Ao = 0.4 m² 𝑃_𝑛𝑏=0.85∙𝑓_𝑐^′∙𝐴_𝑂
Pnb = 714000 Kg
Pn < Pnb ……….(No Necesita Dowels)
Asmin = 10.0 cm2

Acero de Espera(Dowels) entre columna y Zapata As = 10.0 cm² Usar 8 φ1/2"

Diametro de la Varilla a Usar φ: 1/2" Av = 1.27 cm²
Numero de Varillas : 8
7° Longitud de Desarrollo del Refuerzo en espera(Dowels) a compresión

𝑙_𝑑𝑐=0.075∙𝑓_𝑦/(𝜆∙√(𝑓_𝑐^
′ ))∙𝑑_𝑏 𝑙_𝑑𝑐=0.0044∙𝑓_𝑦∙𝑑_𝑏
ldcmin = 20 cm
● En la Columna ldc = 27.6 cm Valor Predominante
● En la Zapata ldc = 27.6 cm Valor Predominante

Longitud disponible para el Desarrollo de las Barras o Dowels a compresión = 30 - 7.5 - 3.175 - 1.27
= 19 cm
Aumentar la Altura de la Zapata o cambiar el Diamtro de las Barras(Dowels) para garantizar el desarrollo ldc

8° Longitud de Desarrollo del Refuerzo de la Zapata

𝑙_𝑑=(𝑓𝑦/(3.51∙𝜆∙√(𝑓^′
𝑐))∙(𝜓_𝑡∙𝜓_𝑒∙𝜓_𝑠)/(((𝑐_𝑏+𝑘_𝑡𝑟)/𝑑_𝑏 ) (𝑐_𝑏+𝑘_𝑡𝑟)/ 𝑘_𝑡𝑟=(40∙𝐴_𝑡𝑟)/
))∙𝑑_𝑏 𝑑_𝑏 ≤2.5 𝑠𝑛

Cb = 8.30 cm (𝑐_𝑏+𝑘_𝑡𝑟
Ktr = 0.00 No hay Estribos )/𝑑_𝑏 ≤ 5.2 2.5
db = 1.5875 cm
Ψt = 1
Ψe = 1.0 Ψt*Ψe = 1 < 1.7
Ψs = 0.8
λ = 1.0 C° de Peso Normal
ld = 42 cm
ldmin = 30 cm

Longitud de Desarrollo Disonible𝐿_𝑉−𝑟

: 𝐿_𝑉1=(𝑇−𝑡_1)/2 Λ
𝐿_𝑉2=(𝑆−𝑡_2)/2
Lv1 = Lv2 = 1.1 m

Longitud de Desarrollo disponible en ambos sentidos Ld = 1.05 m

No se Necesita doblar el Refuerzo
