Máquinas Térmicas C10

Ciclo IV
PFR 2022-1

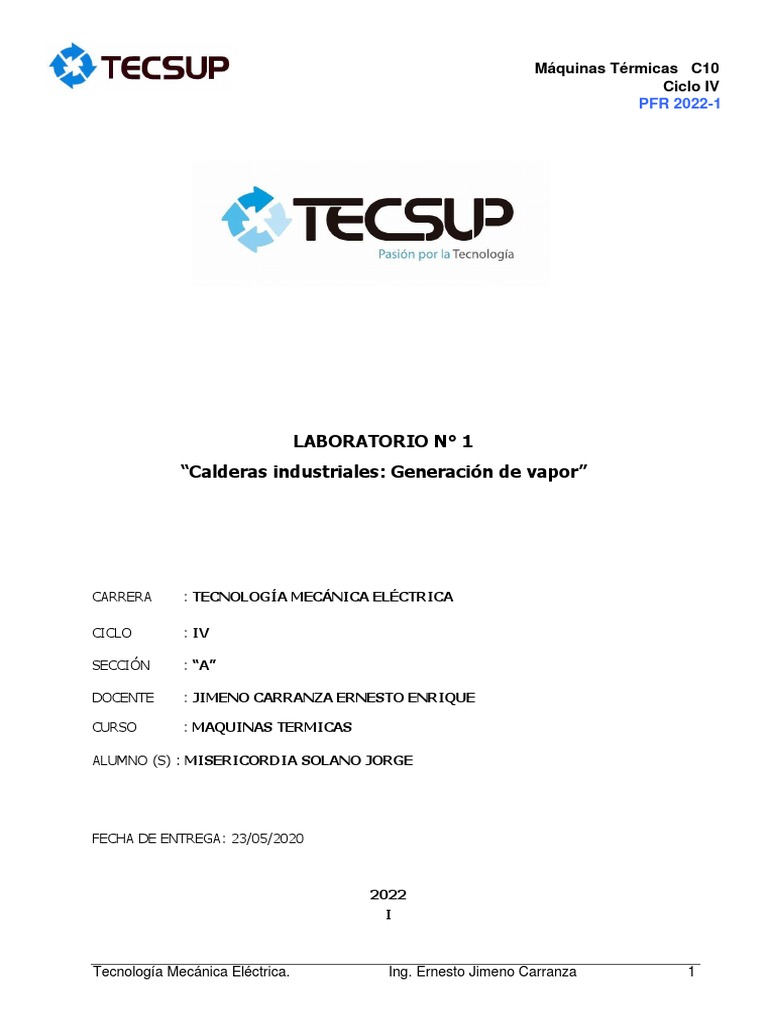

LABORATORIO N° 1
“Calderas industriales: Generación de vapor”

CARRERA : TECNOLOGÍA MECÁNICA ELÉCTRICA

CICLO : IV

SECCIÓN : “A”

DOCENTE : JIMENO CARRANZA ERNESTO ENRIQUE

CURSO : MAQUINAS TERMICAS

ALUMNO (S) : MISERICORDIA SOLANO JORGE

FECHA DE ENTREGA: 23/05/2020

2022
I

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

PROGRAMA DE FORMACIÓN REGULAR

Laboratorios Máquinas
Térmicas
1
Calderas industriales: Generación de vapor.

4° Ciclo

C10

2022- I

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1
RESULTADOS DE PROGRAMA: Plan de medición directa C10 2017 -1 TECNOLOGÍA MECÁNICA ELÉCTRICA
RESULTADO DE PROGRAMA CD DESCRIPCIÓN

3 Conducen pruebas, analizan 3.1 Realizan pruebas con instrumentos y equipos en sistemas
e interpretan sus resultados, de diversa tecnología, utilizando procedimientos y normas
para evaluar y mejorar establecidas.
sistemas electromecánicos.

3.2 Analizan e interpretan resultados de diversos sistemas

emitiendo un diagnóstico para la mejora del proceso.

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

C10 Tecnología Mecánica Eléctrica

I Información General:
1 Centro de estudios: Instituto Superior Tecnológico TECSUP
NORTE.
2 Laboratorio: Máquinas Térmicas
3 Ubicación: Urb. Víctor Larco Herrera-Trujillo
4 Curso: Máquinas Térmicas
5 Ciclo: IV
5 Docente: Ing. Carlos Matallana.
6 Horas de laboratorio 4 horas

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1
CICLO SECCIÓN GRUPO N° FECHA

IV A

N° Apellidos y nombres: Fotografía

1 MISERICORDIA SOLANO JORGE

1. Proyecto de investigación N° 1.

“Calderas industriales”: Generación de vapor

I.- INFORMACIÓN DEL PROYECTO:

Estudio del sistema de generación de vapor: Calderas industriales de

vapor con la finalidad de conocer y elaborar un procedimiento de

operación, conocer sus componentes, controles y presentar un programa
de mejoras para optimizar su funcionamiento.

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

Para generar vapor se utilizan generadores de vapor conocidos como calderas,

cuyas partes principales son:

 Hogar

 Conducto de humos

 Chimenea

 Registros de inspección

 Cámara de agua

 Cámara de vapor

 Accesorios

II.- NORMAS DE SEGURIDAD:

Procedimiento: Elaborar el correspondiente procedimiento antes de llegar a la

práctica.

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1
Utilizar el manual del fabricante y el formato de procedimiento entregado por el

docente.

III.- CIRCUITOS INTERNOS EN LA CALDERA:

Elaborar un esquema de la caldera y el sistema de generación:

Circuitos de agua – vapor

Circuito de gases de combustión

Circuito de aire de combustión

Esquema de una caldera

Proceso de generación de vapor

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

Circuito de gases de combustión

Circuito de aire de combustión

IV.- ESQUEMA DE LOS PROCESOS EN UNA CALDERA

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

V.- COMPONENTES EN UNA CALDERA: Identificación.

Denominación Marca Cantidad Símbolo Observación

Ítem

SISTEMA DE CONTROL

Manómetro WIKA
1
01 Buen estado

--
-

PRESOSTATO HONEYWELL
Buen estado
02

--
-
VÁLVULA DE CONTROL ---
03 Buen estado
DE NIVEL

-- --
- -
CONTROLADOR DE MC DONNELL &
04
NIVEL DE AGUA MILLER
Buen estado

SISTEMA DE SEGURIDAD

05 Buen estado
VÁLVULA DE SEGURIDAD KUNKLE
---

SISTEMA DE DISTRIBUCIÓN DE GAS

VÁLVULA DE BOLA
06 Buen estado
EXPIRAX SARCO
---

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1
--
-
07 Buen estado
REGULADOR DE GAS LP REGO

---

08
MANÓMETRO DE GALEAZI
Buen estado
ENTRADA DE GAS

-- --
- -
TANQUE DE GAS LLAMA GAS/ZETA
09 Buen estado
GAS

10 Buen estado
VÁLVULA REGULADORA REGO
DE ALTA PRESIÓN ---

--- ---

TUBERÍAS Buen estado

11

SISTEMA HIDRÁULICO

---

12
VÁLVULA DE BOLA
(ENTRADA) RB
Buen estado

---

FILTROS EXPRAX SARCO Buen estado

13

-- --
- -
FLUXÓMETRO FRANCE Buen estado
14

TERMÓMETRO --- -- ---

- -
CHIMENEA Buen estado
15

ESTRUCTURA GENERAL

-- --
- -
CALDERA ET Buen estado
16

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

SISTEMA ELÉCTRICO

--- ---
TABLERO ELÉCTRICO Buen estado
17

TRANSFORMADOR ---
220/110V --- Buen estado
18

SISTEMA DE CONDENSACIÓN

--- ---
MANÓMETRO
19

Buen estado

---
VÁLVULA DE PURGA APOLLO
20

Buen estado

--- ---
VÁLVULA FLOTADOR DE RB
21
BOYA
Buen estado

22 VÁLVULA DE BOLA SUN ----

Buen estado

23 FLUXÓMETRO FRANCE --- ---

Buen estado

--- --
BOMBA Buen estado
24

--- ---
25 Buen estado
MOTOR

26 TANQUE DE ET --- ---

CONDENSADO Buen estado

VI.- DESARROLLO DEL EXPERIMENTO:

1. Elaborar un procedimiento de encendido de caldera industrial (Pirotubular y

Acuotubular).
Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1
 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1
2.- Comparar el procedimiento teórico con el procedimiento realizado para

arrancar la caldera del laboratorio de máquinas térmicas – Tecsup

3.- Elaborar un plano de distribución y ubicación del sistema de generación.

4.- Elaborar un cuadro de doble entrada para identificar sistemas y componentes

de la generación de vapor:

PROCEDIMIENTO DEL ARRANQUE DE LA CALDERA.

PASO 1: Energizar el sistema

PASO 2: Revisar nivel de agua.

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

Nivel de
agua

PASO 3. Encender el quemador.

PASO 4. Esperar que el manómetro de presión llegue a 75 Psi

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

PASO 5. Abrir válvula para que salga el vapor saturado

Válvula de
salida de
vapor

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

• GRAFICA DE UNA CALDERA PIROTUBULAR

VII.- EVALUACIÓN DE LOS RESULTADOS:

1. La presión de vapor máxima obtenida es:

75 PSI

2. El consumo de combustible hasta obtener la presión de vapor máxima es:

401 m3

3. Que tiempo demoró hasta obtener la presión de vapor máxima

Aproximadamente dura 1 hora 52 minutos.

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1
4. Elabore un cuadro de doble entrada con los resultados de los ´parámetros de

operación de la caldera.

5. La presión de trabajo de la caldera es: 76 PSI

6. La presión de diseño de la caldera es: 150 PSI

7. La presión del gas en el quemador es: 0.4 PSI

N°
Sistema 1 Alimentación de agua

Componentes Marca Capacidad/Rango Fotografía Símbolo Función

--- --- Es una máquina

generadora que
transforma la energía
1 Bomba con la que es
accionada
(generalmente energía
mecánica) en energía
del fluido incompresible
que mueve.
Tanque de --- ---
Sirve para suministrar
condensado el agua de
2 alimentación al
generador de vapor

--- ---
Es un instrumento de
medición para la
3 Manómetro presión de fluidos
contenidos en
recipientes cerrados

---- --- Dispositivo destinado a

remover las impurezas
del agua por distintos
4 Filtro medios y para
diferentes propósitos

N° Control de nivel de agua

Sistema 2

Componentes Marca Capacidad/Rango Fotografía Símbolo Función

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1
Son
dispositivos o
--- estructuras
1 hidráulicas
cuya finalidad
Control de nivel McdonnelI es la de
garantizar el
nivel del agua
en un rango de
variación
preestablecido.

TABLA N° 1 VALORES TÍPICOS INICIO UNID

OPERACIÓN CALDERO - TECSUP

Manómetro de agua Rango: 25 – 60, presión de trabajo 40 PSI

PSI

Manómetro de gas (balones) Presión trabajo: 5 BAR

Presión del manómetro de gas Rango: 48 – 52 (estático) Rango: 10 – 15 Mbar

entrada al quemador (dinámico)

Presión manómetro de 0 PSI

caldero frio

Presión manómetro de caldero Menos de 115 PSI PSI

en trabajo a presión máxima

Volumen y nivel agua visor del GLN

tanque agua de alimentación
81 GLN, 3⁄4 altura del tanque
alimentación visor
Nivel de agua de McDonnell Superior 1.5” de la altura de la línea en PULG
alto relieve en el cuerpo del control
McDonnell

DUREZA (ppm CaCo3) |CLASIFICACIÓN

Menos de 15 Muy suave
15 – 50 Suave
51 – 100 Dureza media
101 – 200 Dura
Más de 200 Alta dureza

Tecnología Mecánica Eléctrica. Ing. Ernesto Jimeno Carranza 1

 Máquinas Térmicas C10
Ciclo IV
PFR 2022
-1

CONCLUSIONES:

- Al finalizar con las actividades designadas en la guía del laboratorio N° 1 de Maquinas

térmicas, habiendo hecho las respectivas verificaciones y reconocimiento, concluimos que se
ha podido identificar todos los componentes y accesorios de la Caldera Piro tubular de
TECSUP.
- Además, después de haber realizado las evaluaciones se concluyó que antes de encender una
caldera se debe energizar el sistema, posteriormente verificar el nivel de agua, esto con la
finalidad de que no sufra daños la caldera u ocurra accidentes.
- El sistema de purga de la caldera depende de su frecuencia de utilización para la generación
de vapor, de lo contrario no es muy necesario, sin embargo, siempre se debe hacer las
verificaciones correspondientes para proceder a su encendido, otras de las razones por las
cuales se debe estar verificando estos componentes es que si no se utilizan tienden a
malograrse o a pegarse o trabarse debido a corrosión u otro factor.

RECOMENDACIONES:

- Realizar una inspección antes del encendido.

- Verificar si la caldera cuenta con agua suficiente para su encendido.
- Tomar en cuenta el procedimiento correcto para el encendido de la caldera y no tener
problemas en un futuro.

VIII.- CUESTIONARIO DE PREGUNTAS:

Incorporar sus respuestas / Fuente de información Fichas técnicas de calderas

IX.- ANEXOS:

FICHAS TÉCNICAS DE LOS COMPONENTES: Deben subrayarse:

• Conceptos importantes • Principio de funcionamiento.

• Rango de trabajo.

• Parámetros de operación/control etc.
