MS

2020

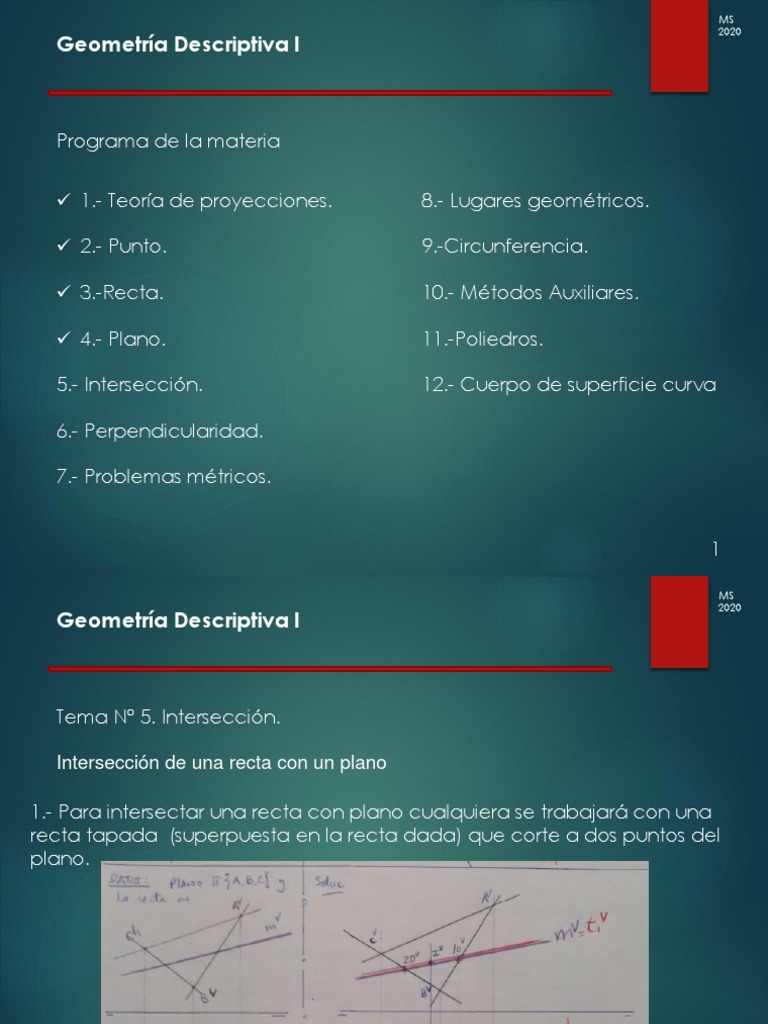

Geometría Descriptiva I

Programa de la materia

 1.- Teoría de proyecciones. 8.- Lugares geométricos.

 2.- Punto. 9.-Circunferencia.

 3.-Recta. 10.- Métodos Auxiliares.

 4.- Plano. 11.-Poliedros.

5.- Intersección. 12.- Cuerpo de superficie curva

6.- Perpendicularidad.

7.- Problemas métricos.

1
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de una recta con un plano

1.- Para intersectar una recta con plano cualquiera se trabajará con una
recta tapada (superpuesta en la recta dada) que corte a dos puntos del
plano.

76
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de una recta con un plano

2.- Con un Plano paralelo a L.T. 3.- Con el 1er bisector

77
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de una recta con un plano

4.- Con un plano dado por sus 5.- Con el 2do bisector
trazas

78
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de una recta con un plano

6.- Con un plano de Canto 7.- Con un plano Vertical

79
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de dos Planos

Se hace el procedimiento de recta tapada dos veces

1.- Intersección de dos planos dados por sus trazas

80
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de dos Planos

2.- Intersección de plano de canto con plano cualquiera

81
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de dos Planos

3.- Intersección de plano cualquiera con el 1er Bisector

82
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de dos Planos

4.- Intersección de plano cualquiera con el 2do bisector

83
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Paralelismo: Se conserva en Doble Proyección Ortogonal

1.- Rectas paralelas

84
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

2.- Recta paralela a un plano que pase por un punto

85
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

3.- Recta paralela a un plano dado por sus trazas que pasa por un punto
P.

86
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

4.- Recta paralela a dos planos dados por sus trazas que pasa por un
punto A.

87
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

5.- Recta paralela al 1er y 2do bisector que pase por el punto A.

88
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

6.- Recta paralela al 1er bisector que pase por un punto.

89
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

7.- Recta paralela al 2do bisector que pase por un punto.

90
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

8.- Recta paralela a dos planos, contenido en uno de los planos y que
pase por un punto M perteneciente a uno de los planos.

91
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo: Intersección de
los triángulos ABC y MNP.

92
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Triángulo ABC

93
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Triángulo MNP

94
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Visibilidad:
Reglas:
1- Contorno aparente se ve.
Es el borde entre las dos
figuras planas.

95
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Intersección:
1- Tapo la recta AB en
proyección vertical.

96
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Intersección:
1- Tapo la recta AB en
proyección vertical.
Para encontrar el punto de
intersección I.

97
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Intersección:
2- Tapo la recta CB en
proyección vertical.

98
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Intersección:
2- Tapo la recta CB en
proyección vertical.
Para encontrar el punto de
intersección II.

99
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Intersección:
3- Unir con una recta los
puntos I e II. Esa será la
recta de intersección i.

100
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Se tiene el triángulo ABC y

el paralelogramo MNPQ.

Y se tiene la recta de
intersección i.

Pasos:

1- Contorno.

101
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:

2- Lo que tenga mayor

vuelo se ve en proyección
vertical.
Y lo que tenga mayor cota
se ve en proyección
horizontal.

Se buscan los punto de

cruce en ambas
proyecciones. 102
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:
3- Visibilidad en la
proyección vertical.
Se trabaja con el punto de
cruce 1. Entre AB y MN.

103
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:
3- Visibilidad en la
proyección vertical.
Se trabaja con el punto de
cruce 2. Entre BC y MN.

104
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:
3- Visibilidad en la
proyección vertical.
Se trabaja con el punto de
cruce 3. Entre BC y NP.

105
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:
3- Visibilidad en la
proyección vertical.
Se trabaja con el punto de
cruce 3. Entre BC y NP.

106
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:
3- Visibilidad en la
proyección vertical.
Se trabaja con el punto de
cruce 4. Entre AC y QP.

107
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:
3- Visibilidad en la
proyección vertical.
Se trabaja con el punto de
cruce 4. Entre AC y QP.

108
 MS
2020
Geometría Descriptiva I

Tema Nº 5. Intersección.

Intersección de Planos
(chapas).
Ejemplo N° 2.

Pasos:
3- Visibilidad en la
proyección vertical.
Se completa la visibilidad
en proyección vertical.

109
