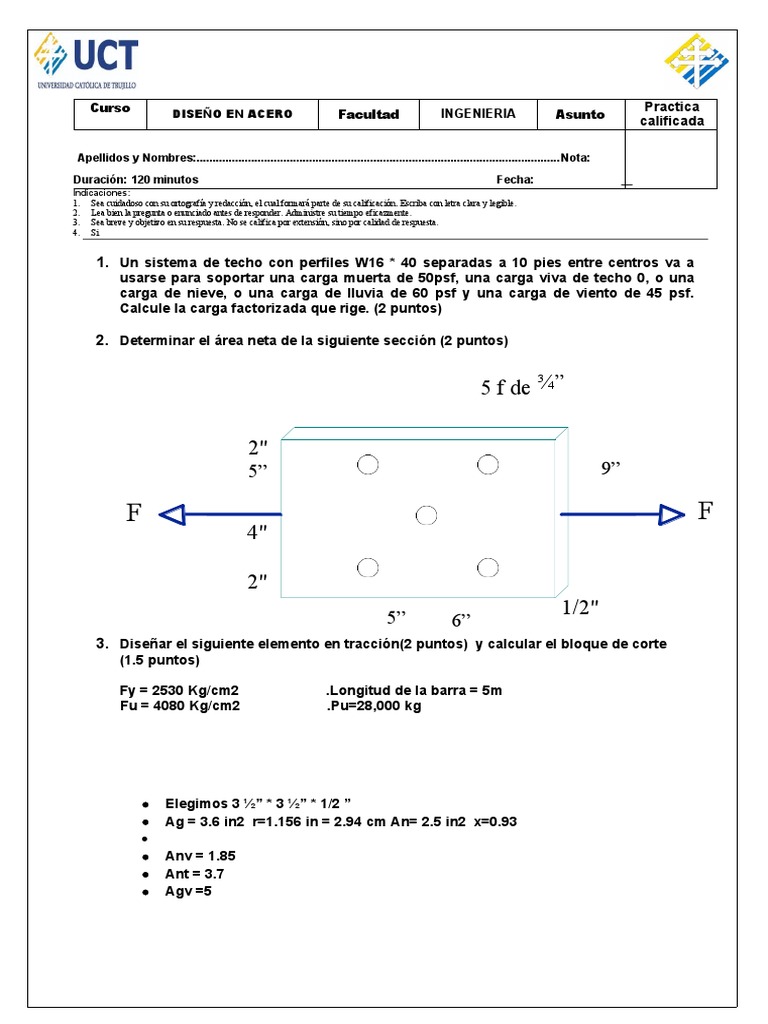

Curso Practica

DISEÑO EN ACERO Facultad INGENIERIA Asunto

calificada

Apellidos y Nombres:.................................................................................................................Nota:
Duración: 120 minutos Fecha: __
Indicaciones:
1. Sea cuidadoso con su ortografía y redacción, el cual formará parte de su calificación. Escriba con letra clara y legible.
2. Lea bien la pregunta o enunciado antes de responder. Administre su tiempo eficazmente.
3. Sea breve y objetivo en su respuesta. No se califica por extensión, sino por calidad de respuesta.
4. Si

1. Un sistema de techo con perfiles W16 * 40 separadas a 10 pies entre centros va a

usarse para soportar una carga muerta de 50psf, una carga viva de techo 0, o una
carga de nieve, o una carga de lluvia de 60 psf y una carga de viento de 45 psf.
Calcule la carga factorizada que rige. (2 puntos)

2. Determinar el área neta de la siguiente sección (2 puntos)

5 f de ¾”
1"

2"
5” 11"
9”
3"
F F
4"

2"
3"
5” 4" 1/2"
6”
3. Diseñar el siguiente elemento en tracción(2 puntos) y calcular el bloque de corte
(1.5 puntos)

Fy = 2530 Kg/cm2 .Longitud de la barra = 5m

Fu = 4080 Kg/cm2 .Pu=28,000 kg

 Elegimos 3 ½” * 3 ½” * 1/2 ”
 Ag = 3.6 in2 r=1.156 in = 2.94 cm An= 2.5 in2 x=0.93

 Anv = 1.85
 Ant = 3.7
 Agv =5
