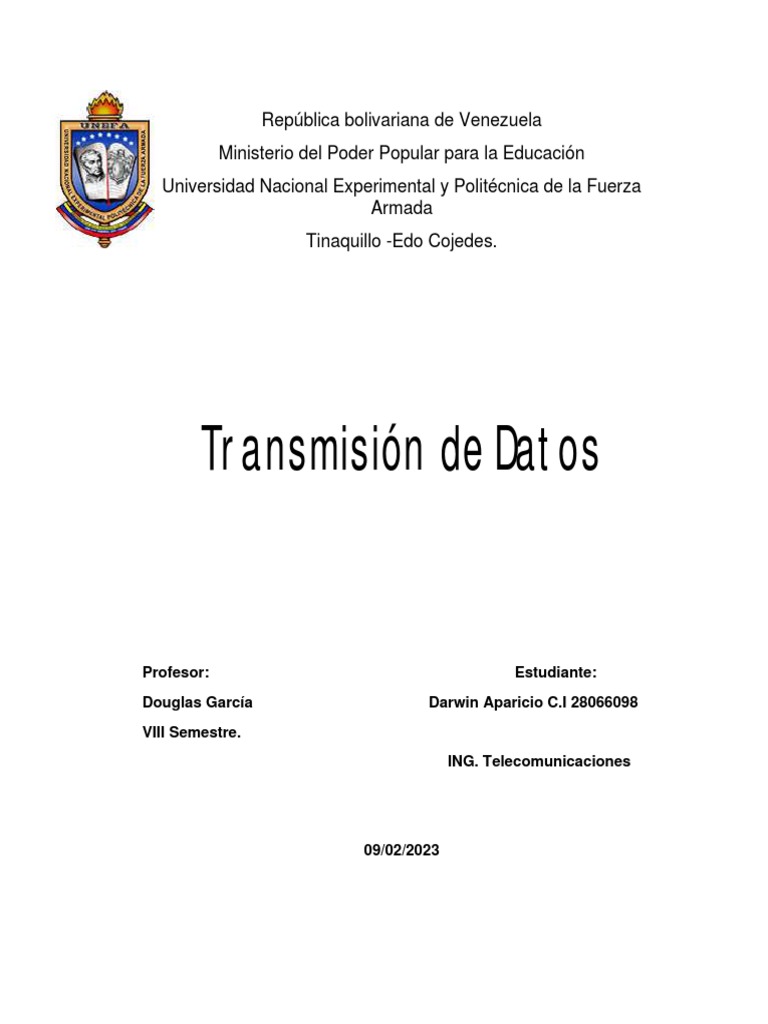

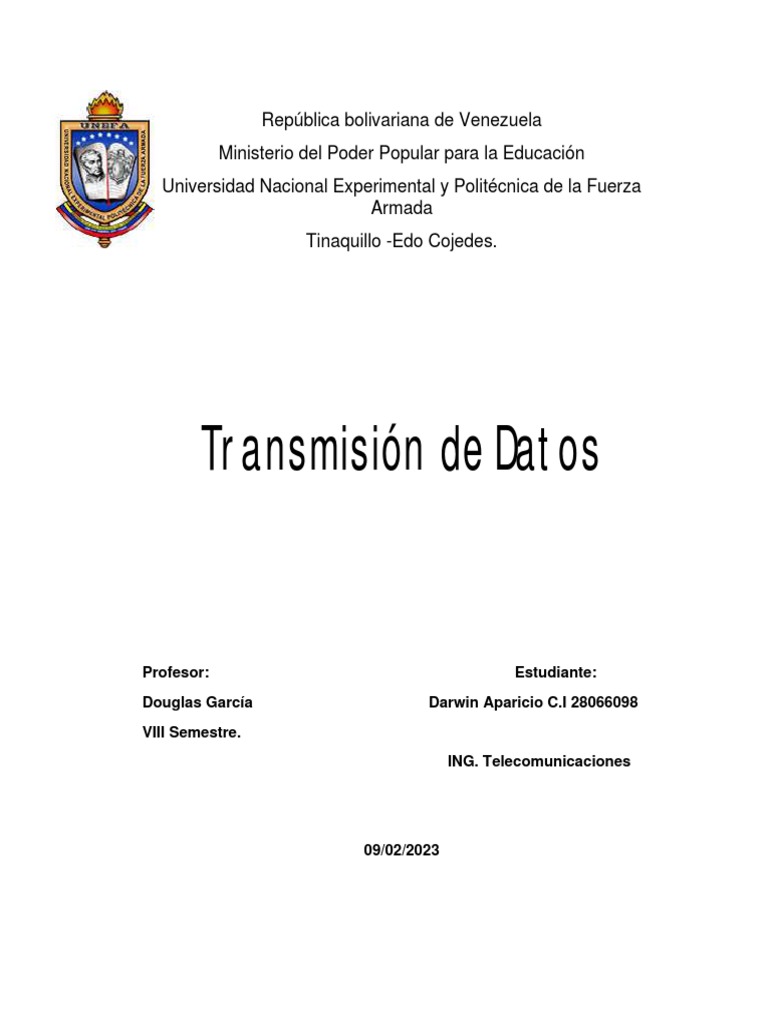

República bolivariana de Venezuela

Ministerio del Poder Popular para la Educación

Universidad Nacional Experimental y Politécnica de la Fuerza
Armada
Tinaquillo -Edo Cojedes.

Transmisión de Datos

Profesor: Estudiante:
Douglas García Darwin Aparicio C.I 28066098
VIII Semestre.
ING. Telecomunicaciones

09/02/2023
 ÍNDICE
INTRODUCCIÓN ............................................................................................ 1

TÉCNICAS DE MODULACIÓN....................................................................... 3

IMPORTANCIA DE LA MODULACIÓN ....................................................... 3

TÉCNICAS DE MODULACIÓN ANALÓGICA ............................................. 5

PCM, MODULACIÓN POR CODIFICACIÓN DE PULSOS ...................... 5

MODULACIÓN DE AMPLITUD DE PULSO (PAM) .................................. 6

MODULACIÓN EN AMPLITUD (AM) ....................................................... 6

ANCHO DE BANDA EN AM ..................................................................... 7

MODULACIÓN EN FRECUENCIA (FM) .................................................. 8

MODULACIÓN EN BANDA BASE ........................................................... 8

COMUNICACIÓN DIGITAL............................................................................. 9

Técnicas de Modulación Digital ................................................................... 9

Modulación Digital de Amplitud (ASK) ...................................................... 9

MODULACIÓN DIGITAL FSK ................................................................ 10

MODULACIÓN DIGITAL PSK ................................................................ 10

MODULACIÓN DIGITAL QAM ............................................................... 11

MEDIOS PARA LA TRANSMISION DE DATOS........................................... 12

EL PAR TRENZADO ................................................................................. 13

EL CABLE COAXIAL .................................................................................... 13

TRANSMISION DE SEÑALES DIGITALES SOBRE FIBRAS ÓPTICAS... 14

Mecanismos de la Propagación de la Luz en Fibras Ópticas ................. 15

ii
Modulación y Detección Electro-Óptica ..................................................... 15

TRANSMISION DE SEÑALES DIGITALES POR MICROONDAS ............ 16

iii
 Glosario de Términos

Amplitud: la amplitud de una onda indica la cantidad de cambios en la presión

del aire.

Codificación: es un proceso mediante el cual se asignan claves numéricas a

las respuestas de preguntas abiertas de un cuestionario

Enlace: Vía de comunicación que une dos lugares.

Fase: la fase compara el tiempo entre las ondas y se mide en grados, de 0 a

360.

Frecuencia: Número de veces que aparece, sucede o se realiza una cosa

durante un período o un espacio determinados.

Modular: Modificar alguna característica de las ondas eléctricas (frecuencia,

amplitud, fase) para la mejor transmisión de las señales.

Señal: Se trata de un signo, seña, marca o medio que informa, avisa o advierte
de algo.

iv
 1

INTRODUCCIÓN

Durante los últimos 100 años toda una serie de avances tecnológicos ha
permitido establecer enlaces de transmisión de información con capacidades
cada vez más altas y a distancias cada vez más largas (Los primeros enlaces
telegráficos llevaban señales de aproximadamente 30 palabras por minuto,
equivalente a unos 15 bps y a distancias de varios kilómetros).

El primer intento de utilización óptima de los canales de transmisión

disponibles fue efectuado por Baudot en 1874. El esquema propuesto por
Baudot permitía transmitir 6 mensajes simultáneamente por la misma línea
física, elevando así la capacidad de transmisión del sistema a 90 bps.

El desarrollo de la electrónica permitió, a partir de la invención del triodo

electrónico en 1906, el establecimiento de sistemas de portadora, mediante
los cuales se podía enviar varias conversaciones en FDM sobre el mismo par
de conductores. El número de canales de voz que podía concentrarse en
conductores metálicos aumentó paulatinamente durante los años y con el
empleo de las microondas y las fibras ópticas se puede obtener en la
actualidad enlaces de muy alta capacidad de transmisión.

Los avances tecnológicos han permitido aumentar progresivamente el

aprovechamiento de los medios de transmisión existentes (par de cobre,
coaxial, radio), así como el desarrollo de otros totalmente nuevos, como la fibra
óptica.

Todos los medios de transmisión tienen las siguientes características:

• Están basados en ondas electromagnéticas.

• Transmiten a la velocidad de la luz en el medio considerado
(300.000 km/seg en el vacío). En guías de onda la velocidad
disminuye en una tercera parte.
 2

• Presentan una atenuación proporcional a la distancia.

• Están sujetos a interferencias y ruido.
• Son limitados en el ancho de banda sobre el que pueden transmitir.
 3

TÉCNICAS DE MODULACIÓN

En telecomunicación el término modulación engloba el conjunto de técnicas

para transportar información sobre una onda portadora, típicamente una onda
sinusoidal. Estas técnicas permiten un mejor aprovechamiento del canal de
comunicación lo que posibilita transmitir más información en forma simultánea,
protegiéndola de posibles interferencias y ruidos.

Modular una señal consiste en modificar alguna de las características de

esa señal, llamada portadora, de acuerdo con las características de otra señal
llamada moduladora. [1]

El control se hará sobre ciertos elementos característicos de una oscilación

continua; estos son modificados según la forma de onda de la señal que se
desea transmitir.

IMPORTANCIA DE LA MODULACIÓN

Estas técnicas de modulación permiten un mejor aprovechamiento del

canal de comunicación lo que posibilita transmitir más información en forma
simultánea, protegiéndola de posibles interferencias y ruidos.

Existen varias razones para modular, entre ellas:

• Facilita la propagación de la señal de información por cable o por el aire.

• Ordena el radioespectro, distribuyendo canales a cada información
distinta.
• Disminuye dimensiones de antenas.
• Optimiza el ancho de banda de cada canal.
 4

• Evita interferencia entre canales.

• Protege a la información de las degradaciones por ruido.
• Define la calidad de la información transmitida.

Existen básicamente dos tipos de modulación:

La modulación analógica, que se realiza a partir de señales analógicas de

información, por ejemplo, la voz humana, audio y video en su forma eléctrica
y la modulación digital, que se lleva a cabo a partir de señales generadas por
fuentes digitales, por ejemplo, una computadora. [2]

La información debe ser transformada en señales antes de poder ser

transportada a través de un medio de comunicación. Evidentemente, una señal
sólo se puede transmitir por un canal que permita la propagación de ese tipo
de señales. Así, una señal eléctrica se propaga principalmente por medio de
alambres conductores, una señal acústica generalmente se propaga mejor por
el aire.

Una señal simple no transporta información de la misma forma que una

línea recta no hace referencia a ninguna palabra. La señal debe ser
manipulada, introduciendo cambios identificables que puedan ser reconocidos
en el emisor y el receptor como representativos de la información transmitida.
Primero la información debe ser traducida a patrones acordados de ceros y
unos, por ejemplo, usando el American Standard Code for Information
Interchange (ASCII).

Sin embargo, no basta con esta adecuación en la naturaleza de la señal y

del canal. Además, la señal debe tener unos parámetros adecuados. Un canal
transmite bien las señales de una determinada frecuencia y mal otras. El canal
ideal es aquél que presenta una respuesta lineal para todas las señales, es
decir, que transmite por igual todas las frecuencias.
 5

En resumen, la modulación permite aprovechar mejor el canal de

comunicación ya que posibilita transmitir más información en forma simultánea
por un mismo canal y/o proteger la información de posibles interferencias y
ruidos. Se llama demodulación al proceso mediante el cual es posible
recuperar la señal de datos de una señal modulada.

TÉCNICAS DE MODULACIÓN ANALÓGICA

La amplia naturaleza de las señales analógicas es evidente, cualquier

forma de onda está disponible con toda seguridad en el ámbito analógico, nos
encontramos con una onda original y una distorsión de la que tenemos que
identificar la onda original de la distorsionada.

PCM, MODULACIÓN POR CODIFICACIÓN DE PULSOS

Si una señal f(t) se muestrea a intervalos regulares de tiempo con una

frecuencia mayor que el doble de la frecuencia significativa más alta de la
señal, entonces las muestras así obtenidas contienen toda la información de
la señal original. En el receptor, este proceso se invierte, pero por supuesto se
ha perdido algo de información al codificar, por lo que la señal obtenida no es
exactamente igual que la original (se le ha introducido ruido de cuantización).

Codificación Analógica–Digital. Este tipo de codificación es la

representación de información analógica en una señal digital. En la
codificación analógica-digital, estamos representando la información
contenida a partir de una serie de pulsos digitales (1s ó 0s).
 6

MODULACIÓN DE AMPLITUD DE PULSO (PAM)

El primer paso en la codificación analógica - digital se llama PAM. Esta

técnica recoge información análoga, la muestra (ó la prueba), y genera una
serie de pulsos basados en los resultados de la prueba.

En PAM, la señal original se muestra a intervalos iguales, PAM usa una

técnica llamada probada y tomada. En un momento dado el nivel de la señal
es leído y retenido brevemente. PAM sea ineficaz en comunicaciones, es
porque, aunque traduzca la forma actual de la onda a una serie de pulsos,
siguen teniendo amplitud, todavía señal analógica y no digital. Para hacerlos
digitales, se deben de modificar usando modulación de código de pulso (PCM).
[3]

Modulación PCM modifica los pulsos creados por PAM para crear una señal
completamente digital. Para hacerlo, PCM, en primer lugar, cuantifica los
pulsos de PAM. La cuantificación es un método de asignación de los valores
íntegros a un rango.

MODULACIÓN EN AMPLITUD (AM)

Los métodos utilizados es la amplitud modulada que como su nombre lo

indica consiste en variar la amplitud de la onda de radio. La onda de
radiofrecuencia modulada es transmitida a alta potencia los receptores reciben
la señal con baja potencia. Esta señal se debe amplificar. Supongamos una
señal de entrada “(E0)” se amplifica con una ganancia constante “(g)” la salida
“(SM)” es el producto “SM=E.g”. Si g es variable en el tiempo entre 0 y un
máximo, volviendo a cero.
 7

En transmisión AM (Amplitud de Modulación), la señal portadora se modula

de forma que su amplitud varíe con los cambios de amplitud de la señal
modulada.

ANCHO DE BANDA EN AM

El ancho de banda de una señal AM es igual al doble del ancho de banda

de la señal modulada y cubre un rango centrado alrededor de la frecuencia de
la portadora. La porción sombreada del gráfico es el espectro de frecuencia de
la señal.

BWm = Ancho de banda de la señal moduladora (audio)

B W/ = Ancho de banda total (radio) Je — Frecuencia de la portadora

El ancho de banda de una señal de audio (voz y música) es habitualmente 5

KHz. Por tanto, una estación de radio AM necesita un ancho de banda

mínimo de 10 KHz. De hecho, la Comisión Federal de Telecomunicaciones

(Cofetel) permite 10 KHz para cada estación AM.

Las estaciones AM pueden tener frecuencia de portadora en el espectro de

la banda entre 530 y 1,700 KHz (1.7 MHz). Sin embargo, la frecuencia de la
portadora de cada estación debe estar separada de las de sus lados por al
menos 10 KHz (un ancho de banda AM) para evitar interferencias. Si una
estación usa una frecuencia portadora de 1,100 KHz, la frecuencia de la
portadora de la siguiente estación no puede ser menor de 1,110 KHz.
 8

MODULACIÓN EN FRECUENCIA (FM)

En la transmisión FM (Frecuencia de Modulación), se modula la frecuencia

de la señal portadora para seguir los cambios en los niveles de voltaje
(amplitud) de la señal modulada. La amplitud pico y la fase de la señal
portadora permanecen constantes, pero a medida que la amplitud de la señal
de información cambia, la frecuencia de la portadora cambia
proporcionalmente.

MODULACIÓN EN BANDA BASE

La codificación o conversión digital a digital, es la representación de la

información digital mediante una señal digital. Por ejemplo, cuando se
transmiten datos desde una computadora a una impresora o desde una
computadora a otra computadora, tanto los datos originales como los datos
transmitidos son digitales. En este tipo de codificación, los unos y ceros
binarios generados por una computadora se traduce a una secuencia de
pulsos de voltaje que se pueden propagar por un cable. [4]

Se denomina banda base al conjunto de señales que no sufren ningún

proceso de modulación a la salida de la fuente que las origina, es decir son
señales que son transmitidas en su frecuencia original. Dichas señales se
pueden codificar y ello da lugar a los códigos de banda base.

De todos los mecanismos usados para la codificación digital a digital, los

más útiles para la transmisión de datos se pueden agrupar en tres amplias
categorías: Unipolar, Polar y Bipolar.
 9

COMUNICACIÓN DIGITAL

Se tiene un emisor y un receptor, los cuales intercambian información entre

ellos (suponiendo el sistema full-duplex) a través de un medio de transmisión.
En los sistemas de comunicaciones digitales, la naturaleza de la información
es digital. Como regla general, antes de transmitir el mensaje, se determina si
el sistema de comunicaciones es capaz de soportar el manejo de la
información en este formato, para así poder determinar si se puede enviar la
información a través de él.

Técnicas de Modulación Digital

Las técnicas de modulación digital se caracterizan porque la PORTADORA

es una SEÑAL ANALÓGICA y la MODULANTE es una SEÑAL DIGITAL. Las
técnicas de modulación digital se clasifican en:

• Técnicas de Modulación UNI-BIT: cada vez se considera un solo bit

para modular la portadora.
• Técnicas de Modulación MULTI-BIT: se emplea un arreglo de más de
un bit para modular la portadora.

Modulación Digital de Amplitud (ASK)

En la Modulación por Conmutación de Amplitud (ASK), la amplitud de una

señal portadora de alta frecuencia se conmuta entre dos o más valores en
respuesta a un código binario. [5]

Si uno de los valores es cero se le llama OOK (On-Off Keying). Cuando se

detecta la presencia de un ‘1’ lógico, la portadora tiene un valor de amplitud
 10

máximo. Cuando el valor detectado es un ‘0’ lógico la amplitud de la portadora

es cero.

MODULACIÓN DIGITAL FSK

Es una técnica de modulación para la transmisión digital de información

utilizando dos o más frecuencias diferentes para cada símbolo. La señal
moduladora solo varía entre dos valores de tensión discretos formando un tren
de pulsos donde uno representa un "1" o "marca" y el otro representa el "0" o
"espacio". [6]

En la modulación digital, a la relación de cambio a la entrada del modulador

se le llama bit-rate y tiene como unidad el bit por segundo (bps). A la relación
de cambio a la salida del modulador se le llama baud-rate. En esencia el baud-
rate es la velocidad o cantidad de símbolos por segundo.

En FSK, el bit rate = baud rate. Así, por ejemplo, un 0 binario se puede
representar con una frecuencia f1, y el 1 binario se representa con una
frecuencia distinta f2.

MODULACIÓN DIGITAL PSK

Es una forma de modulación angular que consiste en hacer variar la fase

de la portadora entre un número determinado de valores discretos. La
diferencia con la modulación de fase convencional (PM) es que mientras en
esta la variación de fase es continua, en función de la señal moduladora, en la
PSK la señal moduladora es una señal digital y, por tanto, con un número de
estados limitado. [5]
 11

La modulación PSK se caracteriza porque la fase de la señal portadora

representa cada símbolo de información de la señal moduladora, con un valor
angular que el modulador elige entre un conjunto discreto de "n" valores
posibles.

Un modulador PSK representa directamente la información mediante el

valor absoluto de la fase de la señal modulada, valor que el demodulador
obtiene al comparar la fase de esta con la fase de la portadora sin modular.

MODULACIÓN DIGITAL QAM

Es una técnica que transporta dos señales independientes, mediante la

modulación, tanto en amplitud como en fase de una señal portadora. Esto se
consigue modulando una misma portadora, desfasada en 90°. La señal
modulada en QAM está compuesta por la suma lineal de dos señales
previamente moduladas en doble banda lateral con portadora suprimida. [5]

Se asocian a esta tecnología aplicaciones tales como:

• Módems telefónicos para velocidades superiores a los 2400 bps.

• Transmisión de señales de televisión, microondas, satélite (datos a alta
velocidad por canales con ancho de banda restringido).
• Modulación con codificación reticulada, que consigue velocidades de
transmisión muy elevadas combinando la modulación con la
codificación de canal.
• Módems ADSL que trabajan a frecuencias comprendidas entre 24 kHz
y 1104 kHz, alcanzándose velocidades de datos de hasta 9 Mb/s.
 12

MEDIOS PARA LA TRANSMISION DE DATOS

Al establecer el medio de transmisión para una aplicación dada, el

diseñador del sistema se enfrenta a una serie de decisiones críticas. Tanto el
equipamiento como la propia instalación del medio de transmisión deberán
satisfacer requisitos actuales y futuros relativos a la transmisión de datos, las
características eléctricas y la topología. Como ayuda al diseñador del sistema
de transmisión, actualmente se cuenta con toda una normativa para la
selección y utilización del medio más apropiado en una aplicación dada. Entre
ellas están las normas emitidas por la Asociación de Industrias Electrónicas
(EIA) y la Asociación de Industrias de Telecomunicaciones (EIA/TIA) en la
norma EIA/TIA 568, a las cuales hay que agregar aquellas emitidas por el UIT-
T y otras entidades, como la IBM.

Los medios de transmisión comúnmente utilizados en la transmisión de

información se pueden clasificar en:

• Medios Guiados: Los medios guiados incluyen a los conductores

metálicos (par trenzado, cable coaxial y guías de onda) y los
conductores no metálicos como las fibras ópticas. Los medios de
transmisión guiados presentan la ventaja de permitir un ancho de banda
muy elevado y ser menos susceptibles a las interferencias; para
distancias cortas pueden ser mucho más económicos que los medios
inalámbricos. Sin embargo, se requiere disponer del derecho de paso
sobre la trayectoria de transmisión, lo cual puede ser costoso. Los
medios guiados no permiten tampoco las comunicaciones móviles.

• Medios No Guiados: Los medios no guiados se transmiten por el

espacio libre y comprenden las ondas radioeléctricas (HF, VHF, UHF y
 13

Microondas) los rayos o haces infrarrojos (actualmente está en

desarrollo la transmisión mediante el láser).

EL PAR TRENZADO

El par trenzado consiste en un núcleo de hilos de cobre rodeados por un

aislante. Los hilos se encuentran trenzados en espiral por pares, de forma que
cada par se puede utilizar para la transmisión de datos. Un cable de par
trenzado simplemente es un haz de uno o más pares rodeados por un forro de
protección (metálico o no metálico). Sobre el par trenzado debidamente
acondicionado se puede transmitir actualmente a velocidades hasta 100 Mbps,
y el trenzado debe mantenerse por todo el recorrido del cable entre los puntos
terminales de conexión.

El par trenzado se utiliza para transmitir señales tanto analógicas como

digitales. En el caso de señales analógicas necesita amplificadores o
repetidores cuando las distancias son mayores de 5 a 6 km. En el caso de
señales digitales los repetidores están entre 2 a 3 km. En general, el par
trenzado se utiliza en transmisión punto a punto hasta unos 15 km; en el caso
de redes de área local las distancias son mucho menores: un edificio o un
grupo de edificios cercanos, y puede utilizarse en configuraciones multipunto
de acuerdo con la topología de la red.

EL CABLE COAXIAL

El cable coaxial consta de un núcleo de cable sólido rodeado por un aislante

o dieléctrico, una malla metálica que sirve de protección y como cable de tierra,
y un forro o revestimiento protector exterior; el diámetro del cable coaxial típico
es de 5 mm a 25 mm.
 14

Los conductores metálicos de señales eléctricas pueden ser balanceados

o no balanceados (o desbalanceados). Por ejemplo, el par trenzado es de tipo
balanceado, mientras que el cable coaxial, en el cual comúnmente se conecta
la malla a tierra, es de tipo desbalanceado. Por esta razón, en sistemas FDM
de altas velocidades y frecuencias se suele emplear dos cables coaxiales por
circuito: uno para cada dirección de transmisión.

TRANSMISION DE SEÑALES DIGITALES SOBRE FIBRAS ÓPTICAS

Las fibras ópticas como un medio de transmisión de información en

telecomunicaciones; sin embargo, las fibras ópticas tienen una multitud de
aplicaciones en otras áreas. La aplicación más sencilla de las fibras ópticas es
la transmisión de luz a lugares que serían difíciles de iluminar de otro modo,
como la cavidad perforada por la barrena de un dentista. También pueden
emplearse para transmitir imágenes directamente; en este caso se utilizan
haces de varios miles de fibras muy finas, situadas exactamente una al lado
de la otra y ópticamente pulidas en sus extremos. Cada punto de la imagen
proyectada sobre un extremo del haz se reproduce en el otro extremo, con lo
que se reconstruye la imagen, que puede ser observada a través de una lente
de aumento.

La transmisión de imágenes se utiliza mucho en instrumentos médicos para

examinar el interior del cuerpo humano y para efectuar cirugía con láser, en
sistemas de reproducción mediante facsímil y fotocomposición, en gráficos de
computadora y en muchas otras aplicaciones.
 15

Mecanismos de la Propagación de la Luz en Fibras Ópticas

Las fibras ópticas de interés en telecomunicaciones están fabricadas de

vidrio de gran pureza con diámetros que van desde 50 micras a 300 micras.

Fundamentalmente, la fibra consiste en un núcleo de vidrio con un cierto

índice de refracción envuelto por un revestimiento de vidrio o de plástico cuyo
índice de refracción es menor que el del núcleo a fin de que se produzca una
reflexión total del rayo incidente y su propagación, mediante reflexiones
sucesivas, a lo largo de la fibra. El índice de refracción de un material es el
cociente entre la velocidad de propagación de la luz en el vacío y la velocidad
de propagación en dicho material. Aun cuando el diámetro del núcleo de la
fibra pudiera parecer muy pequeño, él es hasta centenares de veces más
grande que la longitud de onda del espectro visible. Debido a esto, el
mecanismo de propagación de la luz en la fibra se puede modelar aplicando
los principios de la óptica geométrica (Leyes de Snell) en vez de la óptica
ondulatoria.

La propagación de la luz en la fibra se efectúa en formas o “modos”

diferentes que dependen de la relación y variación de los índices de refracción
tanto del núcleo como del revestimiento. Se distingue entonces las formas:

• Propagación Multimodo con índice de refracción escalonado

• Propagación Multimodo con índice de refracción gradual
• Propagación Monomodo con índice de refracción escalonado

Modulación y Detección Electro-Óptica

La conversión electro-óptica consiste fundamentalmente en la modulación

ON/OFF de una fuente luminosa. Este es el tipo de modulación directa
 16

empleado para la transmisión de señales digitales binarias; su principal

limitación depende de cuan rápidamente se puede modular (encender y
apagar) la fuente luminosa.

El modulador electro-óptico contiene una interfaz eléctrica para adecuar el

mensaje a las características del canal óptico. Esta interfaz a menudo
incorpora también un convertidor de código; por ejemplo, en la trocal E4 se
utiliza el código 5B/6B. Las fuentes de luz comúnmente utilizadas son el diodo
electroluminiscente (LED) y el láser de inyección, pues estos dispositivos se
pueden modular en forma directa a velocidades apropiadas para la mayoría
de las aplicaciones prácticas, el acoplamiento óptico fuente/fibra se puede
realizar sin mucha pérdida de potencia luminosa y su costo es moderado.

TRANSMISION DE SEÑALES DIGITALES POR MICROONDAS

La transmisión por radio en línea visual generalmente se efectúa en la

gama de frecuencias de microondas. Las frecuencias de microondas
comúnmente empleadas en sistemas públicos están en la gama de 2, 4, 6 y
11 GHz, mientras que, los sistemas estatales y militares se ubican en la gama
de 7 a 8 GHz. La transmisión depende primordialmente de la línea visual
directa y libre de obstáculos entre las antenas transmisora y receptora. Las
ondas reflejadas en la atmósfera (ondas celestes) pueden recibirse también,
pero ello no es deseable ni práctico puesto que el desfase entre las ondas
directa y reflejada produciría una gran interferencia destructiva (fading). Las
únicas ondas reflejadas que se permiten y esto porque no pueden ser evitadas,
son aquellas producidas por reflexión en el suelo; sin embargo, el efecto de
esta interferencia se reduce utilizando antenas de gran directividad y ajustando
las alturas correspondientes.
 17

En transmisión en línea visual se puede permitir distancias, llamadas

comúnmente “radioenlaces”, de hasta 180 km, dependiendo de la limpieza de
la trayectoria, de la altura de las antenas y de las condiciones climáticas. La
longitud de un enlace promedio es del orden de los 50 km con potencias en
antena de 1 a 5W.
 18

Conclusión

Durante las últimas décadas el desarrollo de las computadoras ha venido

evolucionando de manera muy rápida, a tal punto que se han venido creado
nuevas formas de comunicación, que cada vez son más aceptadas por el
mundo actual.

En este trabajo se pudo obtener información sobre los Cables par

Trenzado, de las diferentes formas de Redes, de los MODEM, entre otros
aspectos que en la actualidad son muy utilizados no tan solo en el medio de
las computadoras sino en el mundo de las telecomunicaciones que de una
forma u otra ha facilitado nuestras formas de vida solamente en el aspecto
profesional; facilitándonos nuestros trabajos, sino en el aspecto cultural, ya
que, gracias a estos podemos enriquecer nuestra cultura permitiéndonos
evolucionar cada vez más.

Además de permitir la comunicación no solo desde un mismo salón sino

alrededor del mundo, es decir, que no es estrictamente necesario tener dos o
más computadoras cercas para comunicarse y acceder a la información que
estas posean estas pueden estar en punto distantes el uno del otro y se tiene
la misma comunicación y la accesibilidad a la información deseada.
 REFERENCIAS

[1] Monografias, «Principios de modulación,» Monografías, [En línea].

Available: https://www.monografias.com/trabajos105/principios-
modulacion/principios-modulacion. [Último acceso: 14 01 2023].

[2] I. Quispe Serpa, «Desarrollo de prototipos para modulación analógica y

digital,» 2021.

[3] M. B. Doallo, «Modulador por amplitud de pulso implementado sobre

FPGA con software libre,» Congreso Bienal de Argentina, Argentina,
2020.

[4] Martinez, «Diseño de un sistema de acceso al medio y modulación en

banda base utilizando radio definido por software para comunicación de
largo alcance entre boyas.,» Centro de Investigación Científica y de
Educación Superior de Ensenada, Baja California, México, 2016.

[5] D. Sotelo, «Modulación digital. Memoria Investigaciones en Ingeniería,»

2008, pp. 42-63..

[6] A. Herrera, Monografía sobre modulación y demodulación FSK, 2009.

Anexos
 Medios de transmisión de datos.

Estructura básica del cable coaxial.

Propagación Monomodo. Índice de Refracción Escalonado.

Configuración Típica de un Cable de 6 Fibras Ópticas.

Curvas Características de las Fuentes de Luz.

Enlace Típico de Microondas.
