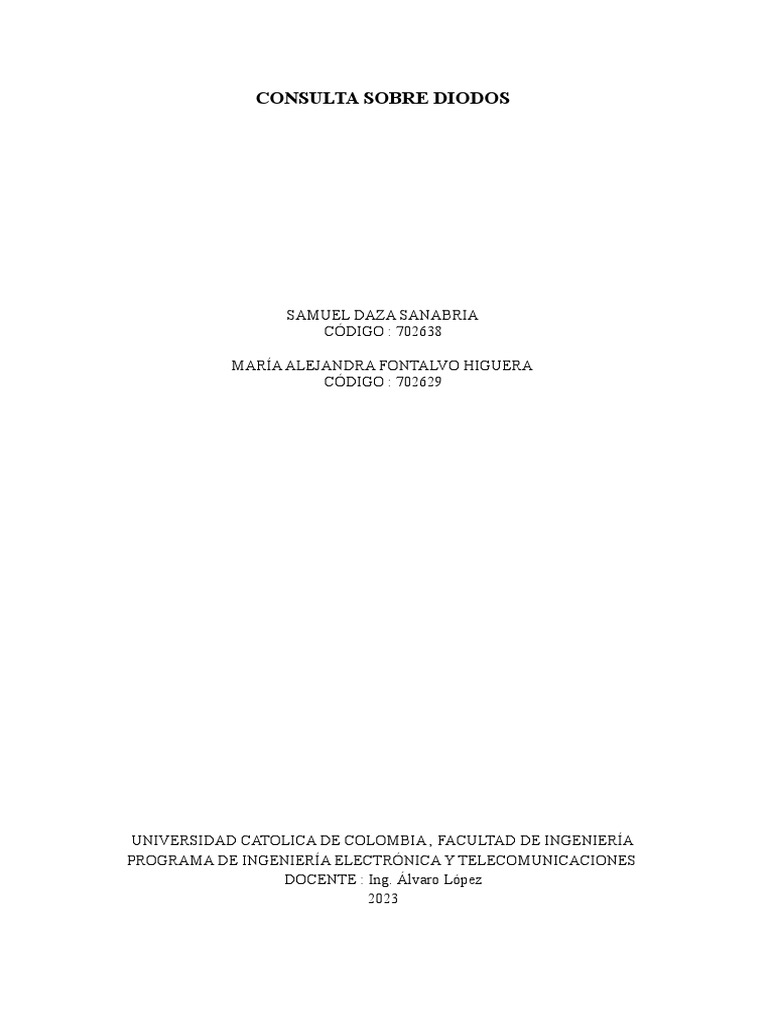

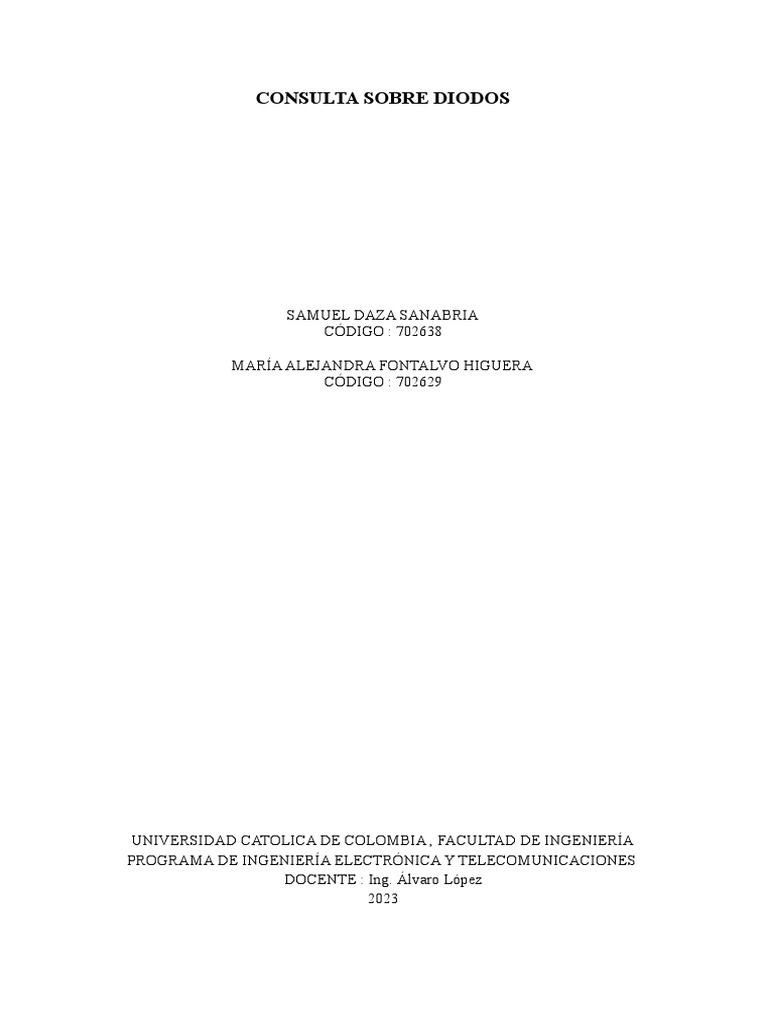

CONSULTA SOBRE DIODOS

SAMUEL DAZA SANABRIA

CÓDIGO : 702638

MARÍA ALEJANDRA FONTALVO HIGUERA

CÓDIGO : 702629

UNIVERSIDAD CATOLICA DE COLOMBIA , FACULTAD DE INGENIERÍA

PROGRAMA DE INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES
DOCENTE : Ing. Álvaro López
2023
1. Diodos LED :
● Características:
Emite fotones cuando se recibe una corriente eléctrica de muy baja intensidad, por lo
general se encierra en un material plástico de color que acentúa la longitud de onda
generada por el diodo , tiene una caída de voltaje de 1.5 a 2.5V al ser polarizado
directamente teniendo en cuenta que la caída de voltaje varía dependiendo del tamaño
del led,su color, su composición ,ect…
● Funcionamiento:
Al polarizar directamente un diodo led se provoca una producción de fotones como
consecuencia de la recombinación entre electrones y huecos. Se debe considerar que
la intensidad de la luz se relaciona con la cantidad de corriente que fluye a través del
led .
Si se va incrementando la tensión de polarización el diodo led comienza a emitir
fotones y al observar un haz de luz significa que se alcanzó la tensión de encendido,
por lo tanto, conforme se va incrementando la tensión de polarización se aumenta la
intensidad de luz emitida.
TIPOS DE LED : Se pueden clasificar en tamaño, potencia, material semiconductor:
Por ejemplo :
Arseniuro de Galio : luz infrarroja, Fosfuro de Arseniuro de Galio: rojo y naranja,
Fosfuro de Arseniuro de Aluminio Y Galio : amarillo de alto brillo, Fosfuro de Galio:
verde, Nitruro de Galio : verde esmeralda, Nitruro de Galio Indio: cerca al
ultravioleta, verde azulado y azul, Nitruro de aluminio y galio: ultravioleta.
También están los led RGB , diodos que tienen 3 semiconductores cada uno con un
color primario rojo,verde y azul.
 Imagenes tomadas de : https://bit.ly/3XXKwh2

● Polarización :
Un diodo led únicamente puede ser polarizado directamente, esto quiere decir que
conduce corriente y emite luz, mientras que al ser polarizado inversamente no
conduce corriente por esta razón no emite luz.
Es importante incluir una resistencia limitante de corriente en serie en el circuito para
evitar una excesiva corriente hacia adelante lo que puede dañar al diodo .

Imágenes tomadas de : https://bit.ly/3XXKwh2

● Aplicaciones:
En la práctica los diodos leds tienen muchas aplicaciones diferentes, como la
iluminación, en dispositivos de señalización (de tráfico, de emergencias, entre otras )
y en paneles informativos.También se emplean en el alumbrado de pantallas de
teléfonos móviles, calculadoras , mouse, teclado, impresoras, monitores, dispositivo
de encendido/apagado ,linternas, relojes, juguetes con destellos de luz, fuente de luz
para microscopios y aparatos de medicina en todas sus especialidades; además en los
medios de transportes como ser las luces de frenos parte trasera y delantera de las
bicicletas, motos, vehículos, buses, camiones, aviones y otros como ser las luces
diurnas y luces cortas para coches
● Símbolo:

Imagen tomada de : Google

2. Diodo Schottky :
● Características:
A diferencia de un diodo de unión pn convencional, que está formado por una pieza
de material de tipo P y otra de tipo N, los diodos Schottky se construyen con un
electrodo metálico unido a un semiconductor de tipo N. Al estar construidos con un
compuesto metálico en un lado de la unión y silicio dopado en el otro, el diodo
Schottky no tiene capa de agotamiento y se clasifica como dispositivo unipolar, a
diferencia de los típicos diodos de unión pn, que son dispositivos bipolares.
El metal de contacto más común utilizado para la construcción de estos diodos es el
siliciuro, que es un compuesto de silicio y metal altamente conductor. Este contacto
de metal-silicio tiene un valor de resistencia óhmica razonablemente bajo, lo que
permite que fluya más corriente y produce una menor caída de tensión directa de
alrededor de Vƒ<0.4V cuando se conduce. Diferentes compuestos metálicos
producirán diferentes caídas de tensión directa, normalmente entre 0.3 y 0.5 voltios

● Funcionamiento:.
Diodo schottky Son dispositivos que tienen una caída de voltaje directa (VF) muy
pequeña de 0.3 V o menos, operan a muy altas velocidades y se utilizan en fuentes de
potencia, circuitos de alta frecuencia y sistemas digitales.
Reciben también el nombre de diodos de recuperación rápida o de portadores
calientes.
Cuando se realiza una ensambladura entre una terminal metálica y un material
semiconductor, la resistencia del contacto gobierna la secuencia de la corriente.
Cuando este contacto se hace entre un metal y una región semiconductora con la
densidad del dopante relativamente baja, las hojas dominantes del efecto debe ser el
resistivo, comenzando también a tener un efecto de rectificación.

● Polarización :
Polarización Directa
 Imagen tomada de : google

Si el terminal positivo de la batería está conectado al metal y el terminal negativo de

la batería está conectado al semiconductor de tipo n, se dice que el diodo schottky está
en polarización directa.Cuando se aplica una tensión de polarización se genera un
gran número de electrones libres en el semiconductor de tipo n y en el metal. Sin
embargo los electrones libres en el semiconductor tipo n y en el metal no pueden
cruzar la unión a menos que la tensión aplicada sea superior a 0.2 voltios, si la tensión
aplicada es superior a 0.2 voltios, los electrones libres ganan suficiente energía y
superan la tensión integrada de la región de agotamiento, como resultado la corriente
eléctrica comienza a fluir a través del diodo.

Si la tensión aplicada aumenta continuamente, la región de agotamiento se vuelve

muy fina y finalmente desaparece.

Polarización Inversa :

Imagen tomada de : google

 Si el terminal negativo de la pila está conectado al metal y el terminal positivo de la
pila está conectado al semiconductor de tipo n, se dice que el diodo schottky tiene
polarización inversa, cuando se aplica una tensión de polarización inversa a este diodo
, el ancho de la región de agotamiento aumenta, como resultado de esto la corriente
eléctrica deja de fluir. Sin embargo, fluye una pequeña corriente de fuga debido a los
electrones excitados térmicamente en el metal.Si se aumenta continuamente la tensión
de polarización inversa, la corriente eléctrica aumenta gradualmente debido a la
debilidad de la barrera.

Si la tensión de polarización inversa aumenta mucho, se produce un aumento

repentino de la corriente eléctrica, este aumento repentino de la corriente eléctrica
hace que la región de agotamiento se rompa, lo que puede dañar permanentemente el
dispositivo.

● Aplicaciones:
Diodo mezclador y detector de RF: es un componente muy útil para aplicaciones de
radiofrecuencia por su alta velocidad de conmutación y su capacidad de alta
frecuencia. Por ello, los diodos de barrera Schottky se utilizan en muchos mezcladores
de anillo de diodos de alto rendimiento. Además, su baja tensión de conexión y su
baja capacidad de unión hacen que este tipo de diodo sea ideal para su uso en
detectores de RF.
Rectificador de potencia: también se utilizan como rectificadores de alta potencia.
Su alta densidad de corriente y su baja caída de tensión de avance hacen que se
desperdicie menos energía que si se utilizaran diodos de unión PN ordinarios. Este
aumento de la eficiencia significa que hay que disipar menos calor y que se pueden
utilizar disipadores de calor más pequeños, con lo que se ahorra peso y costes.

Circuitos de potencia: pueden utilizarse en aplicaciones en las que una carga es

accionada por dos fuentes de alimentación distintas. Un ejemplo puede ser una fuente
de alimentación de red y otra de batería. En estos casos es necesario que la energía de
una fuente no entre en la otra. Esto puede conseguirse utilizando diodos. Sin embargo,
es importante minimizar la caída de tensión en los diodos para garantizar la máxima
eficacia. Como en muchas otras aplicaciones, este diodo es ideal para ello por su baja
caída de tensión hacia delante, estos diodos suelen tener una elevada corriente de fuga
 inversa. Esto puede provocar problemas en los circuitos de detección que se utilicen.
Las vías de fuga en circuitos de alta impedancia pueden dar lugar a lecturas falsas. Por
lo tanto, esto debe tenerse en cuenta en el diseño del circuito que se quiera manejar .

Aplicaciones en paneles solares: Los paneles solares suelen estar conectados a

baterías recargables, a menudo baterías de plomo-ácido, porque la energía puede ser
necesaria las 24 horas del día y el Sol no está siempre disponible. A los paneles
solares no les gusta que se les aplique la carga inversa, por lo que se requiere un diodo
en serie con los paneles solares,cualquier caída de tensión provocará una reducción de
la eficiencia y se necesita un diodo de baja tensión. Al igual que en otras
aplicaciones, la baja caída de tensión del diodo es especialmente útil, por lo que es la
forma de diodo preferida en esta aplicación.

El diodo Schottky se utiliza en muchas aplicaciones. Su particularidad es que se utiliza tanto

para la detección de señales de muy baja potencia como para la rectificación de alta potencia.
Las propiedades del diodo Schottky lo hacen idóneo para su uso en ambos extremos del
espectro, fotodiodos hasta MESFET. Esta forma de diodo no sólo se utiliza en muchos
circuitos en su formato discreto, sino que también es una parte esencial de muchos otros
componentes y tecnologías.

● Símbolo

3. Diodo Shockley
● Funcionamiento: Un transistor bipolar ideal nunca conducirá corriente de colector si
no fluye corriente de base, no importa cuánto o poco voltaje apliquemos entre el
colector y el emisor. Los transistores reales, por otro lado, tienen límites definidos a la
cantidad de voltaje colector-emisor que cada uno puede soportar antes de que uno se
rompa y conduzca. Si dos transistores reales están conectados de esta manera para
formar un diodo Shockley, cada uno conducirá si la batería aplica suficiente voltaje
entre el ánodo y el cátodo para hacer que uno de ellos se descomponga. Una vez que
 un transistor se descompone y comienza a conducir, permitirá la corriente de base a
través del otro transistor, provocando que se encienda de manera normal, lo que luego
permite la corriente de base a través del primer transistor. El resultado final es que
ambos transistores están saturados, ahora manteniéndose el uno al otro encendido en
lugar de apagado.

Imagen tomada de : https://unicrom.com/diodo-de-4-capas-diodo-schockley/

Región de corte. El diodo se encuentra en corte con unas corrientes muy bajas. En
esta región se puede modelar como una resistencia ROFF de valor
Región de resistencia negativa. Cuando la tensión entre ánodo y cátodo es
suficientemente alta se produce la ruptura de la unión con un incremento muy elevado
en corriente comportando el diodo como si fuera una resistencia negativa debido a la
realimentación positiva de su estructura.
Región de saturación o conducción. En esta región, la caída de tensión entre ánodo
y cátodo está comprendida entre 0.5V y 1.5V, prácticamente independiente de la
corriente. Se mantendrá en este estado siempre que la tensión y corriente alcancen
unos valores mínimos conocidos como niveles de mantenimiento definidos por VH e
IH.
Región de ruptura: El diodo puede soportar una tensión máxima inversa VRSM que
superado ese valor entra en conducción debido a fenómenos de ruptura por avalancha.
● Características:
Es un dispositivo de dos terminales que tiene dos estados estables: OFF o de alta
impedancia y ON o baja impedancia.
 Los diodos Shockley son dispositivos semiconductores PNPN de cuatro capas. Estos
se comportan como un par de transistores PNP y NPN interconectados.
Como todos los tiristores, los diodos Shockley tienden a permanecer encendidos una
vez encendidos (enganchados), y permanecen apagados una vez apagados.
Para bloquear un diodo Shockley excede el voltaje de ruptura de ánodo-cátodo, o
exceder la tasa crítica de ánodo-cátodo de aumento de voltaje.
Para hacer que un diodo Shockley deje de conducir, reduzca la corriente que lo
atraviesa a un nivel por debajo de su umbral de caída de baja corriente.
● Polarización
Este diodo se polariza de manera directa .
● Aplicaciones:
● Este diodo puede utilizarse como interruptor de disparo en los circuitos para encender
un SCR.
● Se puede utilizar en los osciladores de relajación.
● Símbolo : imagen tomada de : https://bit.ly/3EJEeL7

4. Diodo Varicap
● Características:
Tiene una capacitancia variable, que es una función de la tensión aplicada en sus
terminales, es un tipo de diodo que basa su funcionamiento en el fenómeno que hace
que la anchura de la barrera de potencial en una unión PN varíe en función de la
tensión inversa aplicada entre sus extremos.
 https://www.onubaelectronica.es/diodo-varicap/

● Funcionamiento:
Se utilizan principalmente como condensadores controlados por voltaje. Los diodos
varactores están diseñados para proporcionar la capacitancia controlada por voltaje a
través de la operación bajo polarización inversa, la ruptura inversa de un diodo se
define por la tensión mínima inversa requerida para hacer la conducta diodo en
inversa. A medida que aumenta la polarización inversa, la capacitancia disminuye; la
tensión máxima que un diodo varactor puede resistir se determina por su nivel
máximo de capacitancia. La polarización inversa de la mayoría de los diodos
varactores opera desde alrededor de unos pocos voltios hasta aproximadamente 20
voltios, con algunas excepciones raras funcionamiento de hasta 60 voltios.
● Polarización
Polarización inversa: lo que da lugar a tres regiones conductores de corriente.
Corrientes llevan a cabo a través de (N) regiones negativas, situadas en cada extremo
del diodo positivo (P). Cerca de la unión de las regiones P y N, una región de
agotamiento asegura que no portadores de corriente están disponibles, actuando así
como un aislante. Debido a esta disposición, las placas conductoras de un diodo
varactor están separados por un dieléctrico insulator like, al igual que un condensador.
● Aplicaciones:
La utilización más solicitada para este tipo de diodos suele ser la de sustituir a
complejos sistemas mecánicos de condensador variable en etapas de sintonía en todo
tipo de equipos de emisión y recepción.
Ejemplo, cuando se actúa en la sintonía de un viejo receptor de radio se está variando
(mecánicamente) el eje del condensador variable que incorpora éste en su etapa de
 sintonía; pero si, por el contrario, se actúa sobre la ruedecilla o, más comúnmente,
sobre el botón (pulsador) de sintonía del receptor de TV a color lo que se está
haciendo es variar la tensión de polarización inversa de un diodo varicap contenido en
el módulo sintonizador del equipo.
● Símbolo

Imagen tomada de: https://www.onubaelectronica.es/diodo-varicap/

5. Diodo túnel
● Características:
La cantidad de corriente del túnel es muy grande que la corriente de unión normal.
Cuando se aumenta el sesgo hacia adelante, la corriente del túnel se incrementa hasta
cierto límite. Cuando el borde de la banda del lado n es el mismo que el nivel de Fermi en
el lado p, la corriente del túnel es máxima, con el incremento adicional en el sesgo hacia
adelante la corriente del túnel disminuye y obtenemos la región de conducción negativa
deseada. Cuando el sesgo hacia adelante se eleva más, se obtiene la corriente de unión
normal de pn que es exponencialmente proporcional al voltaje. Imagen Tomada de :https://bit.ly/3m0lYGM

● Funcionamiento:
El diodo de túnel también conocido como Diodo Esaki es un tipo de semiconductor
diodo que tiene efectivamente un efecto negativo de resistencia debido al efecto
mecánico cuántico llamado tunelización.
 El dopaje pesado resulta en un hueco de banda roto, donde los estados de los
electrones de la banda de conducción en el lado N están más o menos alineados con
los estados del hueco de la banda de valencia en el lado P.
La aplicación de transistores en una gama de frecuencias muy alta se ven
obstaculizadas por el tiempo de tránsito y otros efectos. Muchos dispositivos utilizan
el negativo conductancia propiedad de semiconductores para estas aplicaciones de alta
frecuencia. El diodo de túnel es uno de los dispositivos de conductancia negativa más
utilizado

La concentración de dopantes en la región p y n es muy alta, alrededor del 1024 –

1025 m-3. Por esta razón, el ancho de la capa de agotamiento es muy pequeño. En las
características del voltaje actual de diodo de túnel podemos encontrar una región de
pendiente negativa cuando se aplica un sesgo hacia adelante.

● Polarización:
Se polariza de manera directa .
● Aplicaciones:
Es ideal para la rápida oscilación y receptores por sus características de pendiente
negativa. Pero no puede ser usado en grandes circuitos integrados por eso sus
aplicaciones son limitadas.
Utilizado en los circuitos de microondas, resistentes a la radiación nuclear ,los diodos de
túnel son resistentes a los efectos de campos magnéticos (alta temperatura y
radiactividad). Es por eso que estos pueden ser utilizados en el equipo militar moderno.
También se usan en máquinas de recursos magnéticos nucleares. Pero el campo más
importante de su uso son los equipos de comunicación satelital.

● Símbolo : imagen tomada de https://www.onubaelectronica.es/diodo-tunel-o-esaki/

6. Diodos emisores de luz

● Tienen las mismas características de los diodos led
7. Fotodiodos
● Características:
Como se sabe los componentes de la corriente inversa en un dido son los portadores
minoritarios, estos portadores existen ya que la energía térmica se encuentra
desligando constantemente electrones de valencia, los cuales se encuentran en la
última capa del elemento que se esté utilizando, esto provoca que haya un número de
electrones libres y huecos en este proceso, el tiempo de vida de estos portadores
minoritarios es relativamente corto pero mientras están activos ayudan a la corriente
inversa del sistema.
Los fotodiodos tienen dos tipos el fotodiodo de avalancha que es como uno común
pero este tiene la capacidad de poder trabajar con voltajes mucho más altos y el
fotodiodo tipo pin el cual tiene la facilidad de mejorar la capa de frecuencia ya que es
de un material semiconductor intrínseco.

● Funcionamiento:
Para que este fotodiodo funcione correctamente se compone de una polarización
inversa que permite el flujo de electrones o corriente en sentido inverso, estos diodos
poseen una lente que deja entrar la luz y entre mas intencidad de luz reciba el diodo
éste será mayor la corriente que fluya a través de él.
Sacado de : Google imágenes

Figura :Fotodiodo
● Polarización:
Como ya se mencionó antes el fotodiodo está polarizado en inversa, esto con el fin de
permitir un libre flujo de electrones por portadores minoritarios en el circuito.
Aplicaciones:
Las aplicaciones que puede tener este diodo son en sistemas en los cuales se quiera
saber de alguna falla, o para cambiar el estado de un circuito dependiendo la entrada
 de luz y conexión que se tenga en el sistema, usualmente se utilizan en sistemas
compactos como detectores de humo y algunos medidores de luz.

● Símbolo: En la siguientes imágenes se puede ver como es la simbología de un

fotodiodo:

Sacado de: Libro principios de electrónica Sacado de: Google

Figura:Fotodiodo en circuito simple Figura: Símbolo de un diodo

Las flechas representan la luz incidente. Es especialmente importante recordar que la fuente y
la resistencia en serie polarizan inversamente el fotodiodo. A medida que la luz se hace más
intensa, la corriente inversa aumenta. En 10s fotodiodos típicos la comente inversa es del
orden de decenas de microamperios.

8. Diodos infrarrojos
● Características: Un emisor de infrarrojos, o emisor de IR, es una fuente de energía
luminosa en el espectro infrarrojo. Esta pequeña parte es un diodo emisor de luz
(LED) que se utiliza para transmitir señales infrarrojas desde un control remoto.
El diodo o led infrarrojo convierte la energía en luz infrarroja, esta luz es
imperceptible para el ojo humano, sin embargo existen dispositivos eléctricos que sí
pueden detectar esta luz infrarroja, igual como ocurre con muchos de los leds
comunes estos también tienen una medida de unos 5 mm
● Funcionamiento: El funcionamiento de un diodo infrarrojo usualmente se hace en
dos partes: un emisor y un receptor, los cuales tienen la tarea de transmitir
información de una lado a otro.
Emisor: El diodo emisor actúa como un diodo común y corriente con sus dos terminales de
ánodo y cátodo, también este debe estar siempre alimentado en un circuito ya que no se
puede activar por medio de una señal.
Receptor: Este actúa como un led combinado con un transistor, donde la señal y la
comunicación que tendrá este dispositivo será ópticamente y eso hace que se active, pero
usualmente se le dice fotoresistor.
Tomado de: Google

Figura: Led infrarrojo emisor y receptor

● Polarización: Ambos leds tiene una polarización en directa, ya que si la polarización
llegara a estar en inversa al tener el led emisor estar siempre alimentado, la corriente
no pasaría, es como un sistema de control remoto.

Tomado de : Google

Figura: Circuito de emisor y receptor infrarrojo

● Aplicaciones: Los LED IR se utilizan principalmente como fuentes de iluminación
encubiertas para cámaras infrarrojas. Tienen una vida útil más larga que los
 iluminadores de lámparas y, según el diseño, a veces duran más que los iluminadores
láser.
También se les puede ver en diversos aparatos cotidianos como el control de
televisión o de algún otro dispositivo que funcione a distancia ya que estas pueden al
igual que ondas de radio enviar una cierta cantidad de información al destino
seleccionado.
● Símbolo:
Tomado de: Google

Figura: Simbología emisor y receptor

9. Diodo láser
● Características:
En un LED 10s electrones libres irradian luz cuando caen de niveles de energía
superior a niveles inferiores y lo hacen de forma aleatoria y continuamente,
produciendo longitudes de onda con fases entre 0 y 360 grados. La luz que tiene
muchas fases diferentes se llama luz no coherente, por consiguiente, un LED produce
luz no coherente.
Sacado de: Google

Figura: Diodo láser

● Funcionamiento:
Un diodo láser es diferente en este aspecto, ya que produce luz coherente, lo que
significa que todas las ondas luminosas están en fase entre sí. La idea básica de un
diodo láser consiste en usar una cámara resonante con espejos que refuerza la emisión
de ondas luminosas a la misma frecuencia y fase. A causa de esta resonancia, un
diodo láser produce un haz de luz estrecho que es muy intenso, enfocado y puro.
● Polarización:
Cuando el diodo p-n que forma el diodo láser está directamente polarizado
inyectamos electrones y huecos en la región activa. Estos electrones y huecos se
recombinan para emitir fotones. Podemos diferenciar entre dos regiones de
funcionamiento del láser. A partir de la siguiente figura, observamos que cuando la
corriente de polarización directa es pequeña el número de electrones y huecos
inyectados es pequeño y la ganancia en el dispositivo es demasiado pequeña para
superar las pérdidas en la cavidad.
● Aplicaciones:
El diodo láser también se conoce como láser semiconductor. Estos diodos pueden
producir luz visible (roja, verde o azul) y luz invisible (infrarroja). Se usan en
productos de consumo y comunicaciones de banda ancha. Entre los 10s primeros
encontramos diodos láser en reproductores de discos compactos e impresoras User. En
comunicaciones de banda ancha se usan cables de fibra óptica para incrementar la
velocidad en Internet.
● Símbolo:
El símbolo del diodo láser es similar al de un diodo normal y un diodo infrarrojo ya
que se ve señalado el anodo y catodo y unas flechas señalando asi afuera del diodo
mostrando que la señal y la luz está siendo disparada afuera, esto señalando que el
láser está en funcionamiento y poder diferenciarlo del infrarrojo, alguno pueden verse
con un diseño de flecha en zic-zac para poder tener una mejor diferencia entre esos
dos tipos de diodos.
Tomado de: Google
 Figura: Símbolo diodo láser

10. Diodo PIN

● Características: Un diodo que tiene una región poco contaminada y casi intrínseca
entre las regiones p y n se le llama diodo pin, el nombre se deriva del material
intrínseco entre las capas n y p, este debido a su construcción el diodo pin tiene baja
capacitancia y por tanto se encuentra más que todo en sistemas y aplicaciones de
frecuencia altas. El diodo PIN es un tipo de fotodetector que se utiliza para convertir
la señal óptica en una señal eléctrica.
Tomado de:https://electronicaonline.net/componentes-electronicos/diodo/diodo-pin/

Figura: Diodo pin

Entonces un diodo PIN se puede definir como: Un diodo con una región
semiconductora intrínseca amplia y no dopada entre una región semiconductora de
tipo p y otra de tipo n.
● Funcionamiento: El principio de funcionamiento de un diodo PIN es similar al de un
diodo de unión PN, sin embargo, la única variación es la presencia de una región
intrínseca. Esta región funciona como una región de agotamiento entre las dos
regiones P y N.
Cuando no se proporciona ningún potencial exterior al diodo PIN, los portadores de
carga se dispersaron a través de la unión debido al gradiente de concentración.

Tomado de:https://electronicaonline.net/componentes-electronicos/diodo/diodo-pin/
 Figura: Funcionamiento diodo pin

● Polarización: Este dado cuando se polariza en directa la inyección de portadores

minoritarios aumenta la conductividad en la región intrínseca, cuando se polariza en
inverso la región i se vacia por completo de portadores y la intensidad del campo a
través de la región es constante.

Condición de Polarización Directa

Cuando el diodo PIN se somete a una polarización directa, la región de agotamiento en la
unión p-n se reduce. Con la reducción de la región de agotamiento, la corriente comienza a
fluir a través del diodo. El diodo PIN actúa como una resistencia variable cuando se opera en
polarización directa. Se desarrolla un alto campo eléctrico a través de la unión y esto acelera
el transporte de portadores de carga de la región P a la región N. Esto ayuda a un
funcionamiento más rápido y, por lo tanto, el diodo PIN se utiliza para aplicaciones de alta
frecuencia.

Condición de Polarización Inversa

Cuando el diodo PIN está en condiciones de polarización inversa, la anchura de la región de
agotamiento aumenta. A una determinada tensión de polarización inversa, toda la capa
intrínseca será barrida de portadores de carga. Esta tensión particular se denomina tensión de
barrido. Normalmente, su valor es de -2V. Se utiliza para fines de conmutación mientras está
en polarización inversa.

En esta polarización, el diodo funciona como un condensador. En este caso, las dos regiones
P y N sirven como las dos placas del condensador. En un caso de alta polarización inversa, se
puede observar una fina capa de agotamiento dentro de la capa P.

● Aplicaciones: Los diodos pin se utilizan en conmutadores de radiofrecuencia

alternadores y desplazadores de fase en radio frecuencia. Con una corriente de control
variable , los diodos pin se utilizan en modulación de amplificación.
● Símbolo:El ánodo y el cátodo son los dos terminales del diodo PIN. El ánodo es el
terminal positivo y el cátodo representa sus terminales negativos. El símbolo del
diodo PIN se muestra en la siguiente figura.
 Tomado de:https://electronicaonline.net/componentes-electronicos/diodo/diodo-pin/

Figura:Símbolo simple del diodo pin y físico

La representación simbólica del fotodiodo PIN es la misma que la del diodo de unión p-n
estándar, excepto por las flechas hacia abajo sobre el diodo, que indican la luz.
Tomado de:https://electronicaonline.net/componentes-electronicos/diodo/diodo-pin/

Figura:Símbolo del Fotodiodo PIN

11. Diodo Gunn

● Características:
A Diodo Gunn es un pasivo semiconductor con dos terminales, que se compone sólo
de un material semiconductor no dopado, a diferencia de otros diodos que consisten
en una unión p-n. Los diodos de Gunn pueden fabricarse a partir de materiales que
consisten en múltiples valles de energía inicialmente vacíos y estrechamente
espaciados en su banda de conducción, como el arseniuro de galio (GaAs), el fosfuro
de indio (InP), el nitruro de galio (GaN), el teluro de cadmio (CdTe), el sulfuro de
cadmio (CdS), el arseniuro de indio (InAs), el antimonio de indio (InSb) y el seleniuro
de zinc (ZnSe).
 Tomado de:Google

Figura: Diodo Gunn

● Funcionamiento: El procedimiento general de fabricación implica el crecimiento de

una capa epitaxial en un sustrato degenerado n+ para formar tres semiconductor tipo n
capas (Figura 1a), donde las capas externas están fuertemente dopadas cuando se
comparan con la capa media, activa.
Al aplicar un voltaje DC a través de los terminales del diodo de Gunn, un campo
eléctrico se desarrolla a lo largo de sus capas, la mayoría de las cuales aparecen a
través de la región activa central. En las etapas iniciales, la conducción aumenta
debido al movimiento de los electrones desde la banda de valencia hacia el valle
inferior de la banda de conducción.
● Polarización: …
● Funcionamiento de resistencia positiva: Cuando se aplica un voltaje a la plaquita
(tipo N) de Arseniuro de Galio (GaAs), los electrones, que el material tiene en exceso,
circulan y producen una corriente al terminal positivo.
● Funcionamiento de resistencia negativa: Si a plaquita anterior se le sigue
aumentando el voltaje, se les comunica a los electrones una mayor energía, pero en
lugar de moverse más rápido, los electrones saltan a una banda de energía más
elevada, que normalmente está vacía, disminuyen su velocidad y por la corriente.
● Aplicaciones: Se emplean en electrónica de alta frecuencia y se caracterizan por, en
determinadas condiciones, presentar una resistencia negativa. Los diodos Gunn se
utilizan en la construcción de osciladores de microondas. En función de los materiales
empleados, se pueden conseguir frecuencias de oscilación por encima de 10GHz,
siendo posible alcanzar hasta 3THz con diodos de nitruro de galio.
● Símbolo
 Tomado de:https://unicrom.com/diodo-gunn-efecto-gunn/

Figura: Símbolo diodo gunn

12. Diodo Oled

● Características: Un diodo orgánico de emisión de luz u OLED (siglas en inglés de
organic light-emitting diode) es un tipo de diodo que se basa en una capa
electroluminiscente formada por una película de componentes orgánicos que
reaccionan a una determinada estimulación eléctrica, generando y emitiendo luz por sí
mismos.
Tomado de: Google

Figura: Estructura básica del diodo oled

● Funcionamiento: Se aplica una carga al diodo deon este al recibir la emisión por el
ánodo transmite la carta a través del el y la lanza al cátodo.Seguidamente, la capa de
emisión comienza a cargarse negativamente , mientras que la capa de conducción se
carga con huecos. Las fuerzas electrostáticas atraen a los electrones y a los huecos, los
unos con los otros, y se recombinan . Esto sucede más cerca de la capa de emisión,
 porque en los semiconductores orgánicos los huecos se mueven más que los
electrones. La recombinación es el fenómeno en el que un átomo atrapa un electrón.
Dicho electrón pasa de una capa energética mayor a otra menor, liberando una energía
igual a la diferencia entre energías inicial y final, en forma de fotón.

La recombinación causa una emisión de radiación a una frecuencia que está en la

región visible y se observa un punto de luz de un color determinado. La suma de
muchas de estas recombinaciones, que ocurren de forma simultánea, es lo que
llamaríamos imagen.

Tomado de: Google

Figura: Funcionamiento de un diodo oled

●
● Polarización: Se aplica voltaje a través del OLED de manera que el ánodo sea
positivo respecto del cátodo. Esto causa una corriente de electrones que fluye en
sentido contrario, de cátodo a ánodo. Así, el cátodo da electrones a la capa de emisión
y el ánodo los sustrae de la capa de conducción.

● Aplicaciones: Puede usarse en todo tipo de aplicaciones: televisores, monitores,

pantallas de dispositivos portátiles (teléfonos móviles, PDA, reproductores de
audio...), indicadores de información o de aviso, etc., con formatos que bajo cualquier
diseño irán desde unas dimensiones pequeñas (2 pulgadas) hasta enormes tamaños
(equivalentes a los que se están consiguiendo con LCD).
 Mediante los OLED también se pueden crear grandes o pequeños carteles de
publicidad y fuentes de luz para iluminar espacios generales.1​Además, algunas
tecnologías OLED tienen la capacidad de tener una estructura flexible, lo que ya ha
dado lugar a desarrollar pantallas plegables o enrollables y, en el futuro, quizá
pantallas sobre ropa y tejidos, etc.

La degradación de los materiales OLED han limitado su uso por el momento.

Actualmente se está investigando para dar solución a los problemas derivados de esta
degradación, hecho que hará de los OLED una tecnología que puede reemplazar la
actual hegemonía de las pantallas LCD (TFT) y de la pantalla de plasma.

● Símbolo
Tomado de: Google

Figura: Símbolo diodo oled

13. Diodo Zener

● Características: Los diodos rectificadores y 10s diodos para pequeña señal nunca se
emplea intencionadamente en la zona de ruptura, ya que esto podría dañarlos. Un
diodo zener es diferente; se trata de un diodo de silicio que se ha diseñado para que
funcione en.la zona de ruptura. Llamado a veces diodo de avalancha, el diodo zener es
la parte esencial de 10s reguladores de tensión; estos son circuitos que mantienen la
tensión casi constante con independencia de que se presenten grandes variaciones de
la tensión de red y de la resistencia de carga.
Tomado de: Google
 Figura: Diodo zener real
● Funcionamiento: Cuando lo polarizados inversamente y llegamos a Vz el diodo
conduce y mantiene la tensión Vz constante aunque nosotros sigamos aumentando la
tensión en el circuito.La corriente que pasa por el diodo zener en estas condiciones se
llama corriente inversa (Iz).
Se llama zona de ruptura por encima de Vz, antes de llegar a Vz el diodo zener NO
Conduce. como ves es un regulador de voltaje o tensión.Fíjate en la gráfica de
funcionamiento del zener más abajo.Cuando está polarizado directamente el zener se
comporta como un diodo normal.Pero OJO mientras la tensión inversa sea inferior a
la tensión zener, el diodo no conduce, solo conseguiremos tener la tensión constante
Vz, cuando esté conectado a una tensión igual a Vz o mayor.
Tomado de:https://bit.ly/3y3oqPr

Figura; Curva del diodo zener

Para el zener de la curva vemos que se activaría para una Vz de 5V (zona de ruptura),
lógicamente polarizado inversamente, por eso es negativa. En la curva de la derecha
vemos que sería conectado directamente, y conduce siempre, como un diodo normal
Este diodo se llamaría diodo zener de 5V, pero podría ser un diodo zener de 12V, etc.
Sus dos características más importantes son su Tensión Zener y la máxima Potencia
que pueden disipar = Pz (potencia zener).La relación entre Vz y Pz nos determinará la
máxima corriente inversa, llamada Izmáx. OJO si sobrepasamos esta corriente inversa
máxima el diodo zener puede quemarse, ya que no será capaz de disipar tanta
potencia.
Un ejemplo: Tenemos un diodo zener de 5,1V y 0,5w.

Tomada de:https://bit.ly/3xXngFl

Figura: Conexión básica de un diodo zener en un circuito.

La Rs (resistencia en serie con el zener) sería la resistencia de drenaje que sirve para
limitar el flujo de corriente por el zener y la Rl es la Carga a elemento de salida que
va a tener la tensión zener constante por estar en paralelo con el diodo zener.

Así se conectan siempre el zener diodo.En el circuito anterior la tensión de salida se

mantendrá constante, siempre que sea superior a la Vz, y además será independiente
de la tensión de entrada Vs. Esto nos asegura que la carga siempre estará a la misma
tensión. Si aumentamos por encima de Vz la tensión de entrada Vs a la salida
tendremos siempre la tensión constante igual a Vz. La Rs absorbe la diferencia de
tensión entre la entrada y la salida.
Rs = (Vs- Vo)/ (Il + Iz)
Siendo Vs la tensión de entrada del regulador, Vo la tensión de salida, que será igual a
Vz, Il es la intensidad de carga máxima e Iz la intensidad o corriente a través del
diodo zener. Esta última se escoge siempre de un valor del 10% o del 20% de la
corriente máxima.
● Diodo zener ideal
Para detección de averías y análisis preliminares, la zona zener se puede aproximar
mediante una recta vertical. En consecuencia, la tensión es constante incluso cuando
la comente cambia, lo cual equivale a ignorar la resistencia zener. Esto significa que
el diodo zener, al funcionar en la zona de ruptura, se comporta téoricamente como.una
batería. En un circuito, este hecho quiere decir que un diodo zener se puede sustituir
mentalmente por una fuente de tensión de valor y, suponiendo que el diodo zener est6
funcionando en la zona de ruptura
Tomado de: Libro: Principios de electrónica

Figura: aproximación ideal para un diodo zener

Resistencia zener: En la tercera aproximación de un diodo de silicio, la tensión
directa a través de un diodo es igual a la tensión umbral mh una tensión adicional a
través de la resistencia interna. Similarmente, en la región de ruptura, la tensión
inversa a través de un diodo es igual a la tensión de ruptura y una tensión adicional a
través de la resistencia interna. En la zona inversa la resistencia interna se conoce
como la resistencia zener. Esta resistencia es igual a la pendiente en la región de
ruptura. En otras palabras, cuanto más vertical es la zona de ruptura menor es la
resistencia zener.
● Polarización: Las características inversa y directa de un diodo zener se presentan por
medio de una flech, la flecha apunta en la dirección positiva de la corriente id, en la
dirección directa el diodo zener se comporta como un diodo normal, en la dirección
inversa ofrece una resistenci muy alta y actúa como un diodo normal con polarización
inversa con Vd<Vz y como un diodo de baja resistencia con Vd>Vz.
● Aplicaciones: Estos diodos se utilizan como reguladores de tensión o voltaje para
determinadas tensiones y resistencias de carga. Con un zener podemos conseguir que
a un componente (por ejemplo un altavoz) siempre le llegue la misma tensión de
 forma bastante exacta.Otro uso del zener es como elemento de protección de un
circuito para que nunca le sobrepase una determinada tensión a la carga del circuito.
Pero los zener deben diseñarse para que sean capaces de soportar la potencia de la
carga, de otra forma podrían llegar a bloquearse o incluso quemarse.
● Símbolo:

Tomado de:Libro: Electrónica: Teoría de Circuitos y Dispositivos Electrónicos

Figura: Símbolo del diodo zener

BIBLIOGRAFÍA :
1) https://www.uv.es/~esanchis/cef/pdf/Temas/B_T3.pdf
2) Libro:Electrónica: Teoría de Circuitos y Dispositivos Electrónicos
3) Libro: Circuitos microelectronicos Analisi y diseño
4) https://www.uv.es/~esanchis/cef/pdf/Temas/B_T4.pdf
5) https://bit.ly/3maTaLH
6) https://bit.ly/3Znqo93
7) https://electronicaonline.net/componentes-electronicos/diodo/diodo-pin/
8) https://bit.ly/3Szeff3
9) https://www.areatecnologia.com/electronica/diodo-zener.html#:~:text=%
C2%BFPara%20qu%C3%A9%20sirve%20un%20diodo,tensi%C3%B3
n%20de%20forma%20bastante%20exacta.
10) https://www.onubaelectronica.es/diodo-varicap/
11) https://www.electronicafacil.top/diodos/diodo-del-tunel-definicion-caracte
risticas-y-aplicaciones/
Ejercicios sobre diodos
