ING.

VICTOR MANUEL GABINO ELERA INGENIERO MECANICO ELECTRICISTA

REG.CIP.33363 CELULAR 923537136

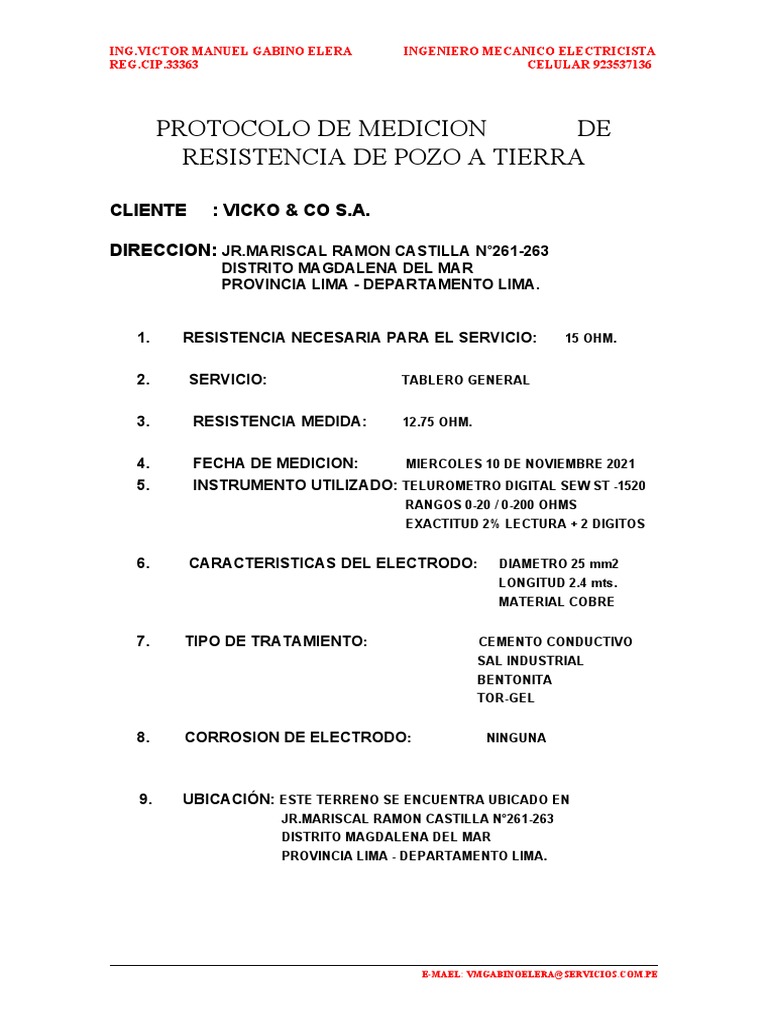

PROTOCOLO DE MEDICION DE
RESISTENCIA DE POZO A TIERRA

CLIENTE : VICKO & CO S.A.

DIRECCION: JR.MARISCAL RAMON CASTILLA N°261-263

DISTRITO MAGDALENA DEL MAR
PROVINCIA LIMA - DEPARTAMENTO LIMA.

1. RESISTENCIA NECESARIA PARA EL SERVICIO: 15 OHM.

2. SERVICIO: TABLERO GENERAL

3. RESISTENCIA MEDIDA: 12.75 OHM.

4. FECHA DE MEDICION: MIERCOLES 10 DE NOVIEMBRE 2021

5. INSTRUMENTO UTILIZADO: TELUROMETRO DIGITAL SEW ST -1520
RANGOS 0-20 / 0-200 OHMS
EXACTITUD 2% LECTURA + 2 DIGITOS

6. CARACTERISTICAS DEL ELECTRODO: DIAMETRO 25 mm2

LONGITUD 2.4 mts.
MATERIAL COBRE

7. TIPO DE TRATAMIENTO: CEMENTO CONDUCTIVO

SAL INDUSTRIAL
BENTONITA
TOR-GEL

8. CORROSION DE ELECTRODO: NINGUNA

9. UBICACIÓN: ESTE TERRENO SE ENCUENTRA UBICADO EN

JR.MARISCAL RAMON CASTILLA N°261-263
DISTRITO MAGDALENA DEL MAR
PROVINCIA LIMA - DEPARTAMENTO LIMA.

E-MAEL: VMGABINOELERA@SERVICIOS.COM.PE
ING.VICTOR MANUEL GABINO ELERA INGENIERO MECANICO ELECTRICISTA
REG.CIP.33363 CELULAR 923537136

10. RECOMENDACIONES: HACER MANTENIMIENTO PREVENTIVO UNA VEZ

AL AÑO, PROXIMO NOVIEMBRE DEL 2022.

OBSERVACIONES

EL VALOR OBTENIDO ES ACEPTABLE 9 OHM POR SER MENOR QUE EL VALOR

RECOMENDADO 20 OHM. SE CONSTRUYO UN POZO VERTICAL DE 25mm2 DE COBRE
TEMPLE DURO Y DESNUDO.SE TRATO EL TERRENO CON TIERRA DE CHACRA, SAL
INDUSTRIAL, BENTONITA, CEMENTO CONDUCTIVO CON ELECTRODO, DOSIS DE TOR-
GEL.

RESULTADO DEL PROTOCOLO

SE CUMPLE CON LA NORMA DEL CNE. TOMO V, CAP. 3, SUBCAP 3.6.

PREPARADO POR

ING. VICTOR MANUEL GABINO ELERA

INGENIERO MECANICO Y ELECTRICISTA
REG.CIP. Nº 33363

E-MAEL: VMGABINOELERA@SERVICIOS.COM.PE
ING.VICTOR MANUEL GABINO ELERA INGENIERO MECANICO ELECTRICISTA
REG.CIP.33363 CELULAR 923537136

PROTOCOLO DE ESTUDIO DE
CONDUCTIVIDAD Y
RESISTENCIA DEL POZO DE
TIERRA

CLIENTE : VICKO & CO S.A.

GIRO : TOSTADURIA DE CAFÉ, COMPRA, VENTA Y
EXPORTACION EN GENERAL
FECHA : NOVIEMBRE 2021
DIRECCION: JR.MARISCAL RAMON CASTILLA N°261-263
DISTRITO: MAGDALENA DEL MAR
PROVINCIA LIMA - DEPARTAMENTO LIMA

E-MAEL: VMGABINOELERA@SERVICIOS.COM.PE
ING.VICTOR MANUEL GABINO ELERA INGENIERO MECANICO ELECTRICISTA
REG.CIP.33363 CELULAR 923537136

DETALLE DE POZO
DE PUESTA A TIERRA

E-MAEL: VMGABINOELERA@SERVICIOS.COM.PE
