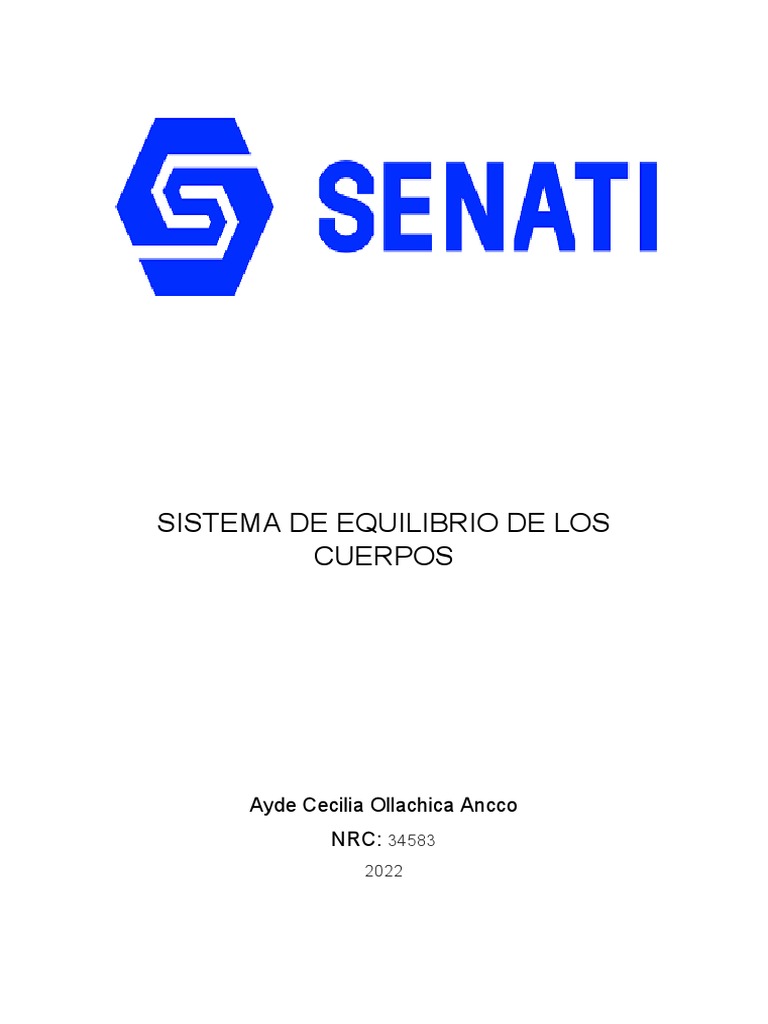

SISTEMA DE EQUILIBRIO DE LOS

CUERPOS

Ayde Cecilia Ollachica Ancco

NRC: 34583
2022
OBJETIVO DEL TRABAJO
- Aplicar las condiciones de equilibrio de los cuerpos en la resolución de un
sistema de fuerzas.
- Realizar el diagrama de cuerpo libre para representar un cuerpo en equilibrio.
PLANTEAMIENTO DEL TRABAJO
Mediante el transcurso de la existencia de la humanidad, se han visto
problemas en cuestión de equilibrio. Las cuales han dado la necesidad de crear
cálculos matemáticos que posteriormente podríamos aplicarlos a la realidad
para resolver problemas de diseño de una manera más exacta. En el trabajo a
realizar mostraremos una de las diferentes aplicaciones de los conocimientos
aprendidos. Todos los cuerpos en el universo interaccionan los unos con los
otros, influyéndose mutuamente en sus movimientos. Pero podríamos
imaginarnos una situación tal en que sobre un cuerpo no se ejerciera una
interacción o en que el efecto combinado de varias se anulara; tendríamos
entonces lo que se llama “Partícula libre”. A continuación, se presenta el
siguiente caso a desarrollar:
El sistema mostrado, muestra una barra homogénea y uniforme en equilibrio
cuyo peso es de 9 N, y la longitud de la barra es “L” y en cuyo extremo cuelga
un bloque de 6 N. Se tiene una fuerza “F” horizontal y paralela a la superficie
de apoyo que permite el equilibrio y actúa en el punto medio de la barra. La
barra homogénea tiene una inclinación que hace un ángulo con la superficie
horizontal de 37°. En función al enunciado propuesto determinar:
 A) Determinar el diagrama de cuerpo libre que actúan en la barra
homogénea

W1=6N

W2=9N

Fuerzas sobre la barra:

6 N, en el extremo superior, vertical hacia abajo

9 N, vertical hacia abajo en el punto medio.

F, a determinar, horizontal en el punto medio.

B) Determinar el valor de la fuerza “F”.

Sumatoria de momentos de todas las fuerzas respecto de la articulación nula.

F. L/2 sen37° – 6 N. L cos37° – 9 N. L/2. cos37° = 0

Se cancela L, longitud de la barra.

F = (6 N. cos37° +  9 N. 1/2. cos37°) / (1/2 sen37°)

F = 28 N

C) Determinar el valor de la reacción total en la articulación “O”.

Sumatoria de fuerzas horizontales nula.

H – 28 N = 0

H = 28 N

Sumatoria de fuerzas verticales nula.

V–9N–6N=0

V = 15 N

Reacción total.

R = √ (28² + 15²) N

R = 31,8 N

Ángulo de R con la horizontal.

α = arctg (15 / 28)

α = 28,2°
PREGUNTAS GUÍA

1. ¿Qué es una fuerza y cómo se mide?

- La fuerza es una acción que produce una reacción y su unidad de medida es
el Newton N.

2. ¿Qué es un diagrama de cuerpo libre?

- Es una representación gráfica donde se despojan todos los objetos que lo
rodean y mostrando todas las fuerzas que actúan sobre el cuerpo.

3. ¿Cuáles son las condiciones de equilibrio que se presentan en los cuerpos?

- La primera condición de equilibrio, indica que un cuerpo está en equilibrio de
translación si la resultante de fuerzas es igual a cero.
- La segunda condición de equilibrio, es un cuerpo que está girando
rotacionalmente si todas sus fuerzas de torque sobre él y cualquier punto es
igual a cero.

4. ¿Cómo actúa la fuerza de rozamiento en los cuerpos?

- La fuerza de rozamiento se opone al movimiento entre dos superficies (fuerza
de fricción dinámica) o a la fuerza que se opone al inicio del deslizamiento
(fuerza fricción estática).
