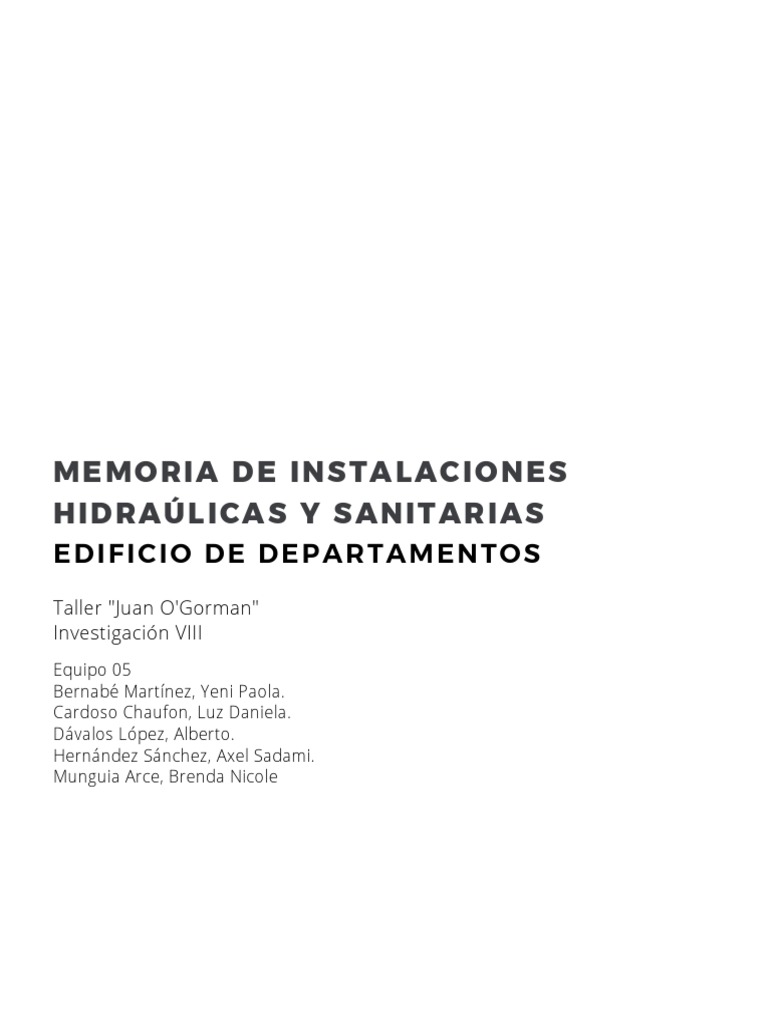

MEMORIA DE INSTALACIONES

HIDRAÚLICAS Y SANITARIAS
EDIFICIO DE DEPARTAMENTOS
Taller "Juan O'Gorman"
Investigación VIII
Equipo 05
Bernabé Martínez, Yeni Paola.
Cardoso Chaufon, Luz Daniela.
Dávalos López, Alberto.
Hernández Sánchez, Axel Sadami.
Munguia Arce, Brenda Nicole
CONTENIDO

1 ANTECEDENTES

2 FUNDAMENTO

3 PROPUESTA HIDRÁULICA
Sistema de agua potable
Consumo
Materiales

4 PROPUESTA SANITARIA
Sistema de drenaje
Sistema de ventilación
Conexiones a las piezas sanitarias
Materiales

5 REFERENCIAS
1 ANTECEDENTES

El proyecto Conjunto Habitacional Tinajas se ubica en Leandro Valle #24 Y #26, Centro
Histórico, Alcaldía Cuauhtémoc, CP. 06000, CDMX, MÉXICO. En el predio se desarrolla en 2
torres de 4 niveles y 3 torres de 3 niveles, el cual se puede englobar en:

Torre principal: planta baja para cuartos de servicio y departamentos (3 niveles).

Torre central: destinada para departamentos, terraza y sala de usos múltiples (3
niveles).
Planta Tipo: destinada para departamentos (4 niveles)

Este proyecto comprende el desarrollo de las instalaciones hidráulicas y sanitarias

necesarias para el correcto funcionamiento de los edificios. El objetivo es proyectar ambos
sistemas de forma eficiente y que estén de acuerdo a la forma arquitectónica ya
establecida.

2 FUNDAMENTO

El diseño deberá cumplir con las disposiciones establecidas en las Normas Técnicas
Complementarias para el Diseño y Ejecución de Obras e Instalaciones Hidráulicas. A
demás, actualmente existen Normas Mexicanas y Normas Oficiales Mexicanas
relacionadas a las instalaciones hidráulicas y sanitarias como lo son:
NOM-001-CONAGUA-2011 Sistemas De Agua Potable, Toma Domiciliaria Y Alcantarillado
Sanitario.
NOM-009-CONOGUA-2001 Inodoros Para Uso Sanitario Especificaciones Y Métodos De
Prueba.
NOM-005-CONOGUA-1996 Fluxómetros Especificaciones Y Métodos De Prueba.
NMX-E-146-CNCP-2013 Industria De Plástico- Tubos De Polietileno De Alta Densidad
(Pead) Para Toma Domiciliaria De Agua. Especificaciones Y Métodos De Prueba.

El proyecto para el suministro y distribución de agua potable a un edificio, deberá

diseñarse en tal forma que garantice, la pureza del agua y evite su contaminación, el
consumo mínimo de agua necesario y el correcto funcionamiento y limpieza del sistema.1

1_Secretaría de Educación Publica, INIFED. Normas y Especificaciones para Estudios, Proyectos, Construcción e
Instalaciones, Vol. 5 Tomo 2. Revisión 2022.
3 PROPUESTA HIDRÁULICA

Sistema de Agua Potable

En el entorno donde se desarrolla el proyecto es completamente urbano, por lo tanto
cuenta con un sistema existente de redes de distribución de agua potable de la Ciudad de
México.

El abastecimiento al proyecto comenzará desde la conexión a la red de agua potable a la

acometida (medidor) en el proyecto, hasta la conexión para abastecer las cisternas
proyectadas con la dotación suficiente de agua encontradas en la zona sur del proyecto
(Figura 1).

Figura 1

El sistema de distribución comprende el diseño y trazado de tuberías para conducir el

agua potable a las diferentes torres dentro del conjunto mediante equipos de bombeo
(hidroneumáticos), que cuenten con la presión necesaria para hacer los recorridos hasta
los muebles más alejados.

Dentro del conjunto habrá dos diseños de tuberías, uno para agua fría y otro para agua
caliente, estas deberán cumplir con los requerimientos necesarios, ya que las tuberías que
conduzcan agua caliente requieren recubrimientos especiales.

1_Secretaría de Educación Publica, INIFED. Normas y Especificaciones para Estudios, Proyectos, Construcción e
Instalaciones, Vol. 5 Tomo 2. Revisión 2022.
Las tuberías que salgan de una caldera y conduzcan agua caliente o vapor de agua
para el servicio de baños, se procederá a recubrir con material aislante de calor con
el espesor que el fabricante recomiende y garantice.

Se ha previsto la instalación de Calentadores de acuerdo al número de

departamentos, es decir, uno por departamento. Los equipos de calentamiento y
almacenamiento de agua caliente se deberán diseñar con dispositivos de seguridad
para evitar la explosión por sobrecalentamiento. Se ubicarán en lugares donde no
causen molestias por ruido o malos olores y de fácil acceso para su alimentación y
mantenimiento.

Tabla 1. Consumo de agua caliente por mueble. Litros de agua por hora y mueble a 60°C en la salida.

Consumo
Las dotaciones de agua dependerán del numero de muebles y tipos instalados en el
proyecto. Además de tomarse en cuenta el numero de habitantes máximo que el proyecto
pudiera tener.

El conjunto habitacional plantea 56 departamentos, donde el aforo máximo es de 160

personas, es decir, el consumo máximo de agua será calculado para dicha cantidad de
personas por día.

Tabla 1. Numero de habitantes máximo del Conjunto Habitacional Tinajas.

 2
La dotación mínima recomendable para los edificios Habitacionales es:

Tabla 2. Dotación mínima recomendable.

Por lo tanto, si hay 160 personas, multiplicados por 150 L/persona/día que se requieren
por ser un edificio habitacional:

El gasto medio en el edificio se obtiene de la multiplicación del número de habitantes, por

la cantidad de L/persona/día, dividido por 86,400 segundos que tiene un día, es decir, 160
personas, multiplicados por 150 L/persona/día y dividido por 86,400 segundos:

Aplicamos el coeficiente de variación diaria al gasto medio, el cual es de 1.2, por lo tanto,
multiplicamos 0.2777 lts/seg. por 1.2 el cual es el coeficiente diario:

Después aplicamos el coeficiente de variación horaria al coeficiente de variación diaria, es

decir, 0.3333 lts/seg. multiplicado por 1.5 el cual es el coeficiente de variación horaria:

2_Secretaría de Educación Publica, INIFED. Normas y Especificaciones para Estudios, Proyectos, Construcción e
Instalaciones, Vol. 5 Tomo 2. Revisión 2022.
Finalmente calculamos la demanda total por día (Dt/d), donde multiplicamos el resultado
del coeficiente de variación diaria (Qmax.d) por 86,400 que son los segundos que hay en
un día:

Cisterna de agua potable

El almacenamiento de agua será por medio de una cisterna, la cual almacenará el agua de
los cuatro edificios.

Por reglamento se necesitan dos días de reserva extra como consideración a la hora de
calcular el volumen total de almacenamiento, es decir, a nuestra demanda total por día
hay que sumarle dos veces el valor de esta demanda: 3

La cisterna deberá ser construida con concreto reforzado, además habrá que agregar un
aditivo impermeabilizante integral y utilizando además cemento tipo V. Deberá ser
completamente impermeable y tener registros con cierre hermético y sanitario y ubicarse
a tres metros, cuando menos, de cualquier tubería de aguas negras.3

Diámetro de la toma de agua

Para calcular esto, debemos considerar que en las tuberías no deben hacer ruido, además
la pérdida de presión. En el ramal principal se recomiendan velocidades máxima de flujo
de 2.5 m/seg. y en ramales secundarios se tomará el diámetro que se necesite para las
conexiones a los muebles.

Para calcularlo, multiplicamos 4 por el gasto máximo diario (Qmax.d) convertido a m3/seg
y lo dividimos entre 𝝅 por la velocidad de diseño, la cual dejamos en 0.90 m/seg:

3_Normas Técnicas Complementarias para el Diseño y Ejecución de Obras e Instalaciones Hidráulicas

Materiales
La selección del material de la tubería deberá basarse en las especificaciones establecidas
de material y las recomendaciones, estándares y dimensionales. La tubería que conforme
la red de agua potable en los edificios, será principalmente de los siguientes materiales:
cobre y fierro galvanizado, la tubería de P. V. C. se podrá utilizar siempre y cuando cumpla
con las especificaciones requeridas en el proyecto.

En el proyecto se contemplan instalaciones con tuberías de CPVC para agua caliente y de

PVC para agua fría, ambos materiales tienen dos formas de unión que son:

Tubos y conexiones roscadas y la unión se realiza con cinta de teflón

Tubos y conexiones simple presión con soldadura o pegamento líquido (cemento
solvente).

Las instalaciones hidráulicas de baños y sanitarios deberán tener llaves de cierre

automático o aditamentos economizadores de agua; los excusados tendrán una descarga
máxima de seis litros en cada servicio; las regaderas tendrán una descarga de diez litros
por minuto; los lavabos, tinas, lavaderos de ropa y fregaderos tendrán llaves que no
permitan más de diez litros por minuto.

Los diámetros comerciales de las tuberías suelen ser los siguientes:

Tabla 2. Diámetros comerciales y su velocidad de diseño.

4 PROPUESTA SANITARIA

Sistema de Drenaje
En la calle Leandro Valle pasa una linea de desagüe, por lo que se decidió que la conexión
sanitaria para evacuar las aguas negras del proyecto se haría a esta linea.

Las tuberías estarán conectadas a las piezas sanitarias las cuales descargaran mediante
gravedad al cárcamo de aguas negras del conjunto (Figura 2), que a su vez, evacuará por
medio de una bomba las aguas residuales.

Figura 2

El sistema de desagüe comprende el diseño y trazado de tuberías para conducir las aguas
negras de las diferentes torres dentro del conjunto, al cárcamo, estas tuberías deberán
tener inclinación mínima de 2% para evitar el estancamiento de las aguas residuales. Estas
deberán conducirse a la columna general de bajada de aguas negras, la cual llegará al
ramal general que estará bajo el nivel +0.00 a minimo 30 cm enterrado. Para evitar
obstrucciones, el diámetro mínimo en las tuberías de drenaje de aguas negras debe ser de
20 cm. 3

1_Secretaría de Educación Publica, INIFED. Normas y Especificaciones para Estudios, Proyectos, Construcción e
Instalaciones, Vol. 5 Tomo 2. Revisión 2022.
3_Normas Técnicas Complementarias para el Diseño y Ejecución de Obras e Instalaciones Hidráulicas
Sistema de ventilación
Las tuberías de drenaje deberá proyectarse con una ventilación que garantice la
circulación del aire dentro de la tubería, estas se ventilan para evitar la acción de sifón, la
aspiración y/o el rompimiento de los sellos hidráulicos en condiciones normales de uso.

Los ramales de ventilación irán conectados a la ventilación principal. Los ramales de

ventilación deben tener pendientes hacia las tuberías de desagües con el fin de drenar los
líquidos que se condensan dentro de las tuberías de ventilación.

Los ramales de ventilación serán directamente proporcionales a su longitud y al diámetro

de las bajadas, pero en ningún caso serán inferiores a la mitad del diámetro de la bajada
servida.

Conexiones a las piezas sanitarias

Cada mueble sanitario necesitará ser conectado al sistema de desagüe, estas conexiones
se harán dependiendo de los diámetros de cada mueble, actualmente se tienen diámetros
estandarizados:4

Tabla 2. Diámetros estándar de las conexiones a los muebles sanitarios.

4_EMMSA Sistema de Tuberías. Tubería de PVC cedula 40.

Materiales
Un material altamente recomendado para las instalaciones sanitarias es el PVC sanitario
por su costo, facilidad de trabajo y resistencia. Por lo que en el caso de tuberías de
desagüe utilizaremos este material.

Los sistemas de alcantarillado ha demostrado que, para evitar obstrucciones, el diámetro

mínimo que se recomienda en la red de atarjeas de un sistema de drenaje separado es de
200 mm. Para el resto de tuberías de desagüe se utilizarán los diámetros ya establecidos
en los muebles, ya que estos ya tienen las medidas estándares para tuberías de entrada
de agua y salida.

5 REFERENCIAS
Comision Nacional del Agua. Secretaría de Medio Ambiente y Recursos Naturales. (s/f).
Manual de Agua Potable, Alcantarillado y Saneamiento. Alcantarillado Sanitario.
Recuperado el 8 de abril de 2023, de http://chrome-
extension://efaidnbmnnnibpcajpcglclefindmkaj/https://files.conagua.gob.mx/conagua/
mapas/SGAPDS-1-15-Libro20.pdf
Secretaría de Educación Pública e INIFED., S. (2022). Vol. 5. Instalaciones de Servicio.
Tomo II. Instalaciones Hidrosanitarias. Recuperado el 8 de abril de 2023, de chrome-
extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.inifed.gob.mx/doc/pdf/202
2/normatividad/VOLUMEN_5_TOMO_II_INSTALACION_HIDRAULICA_2022.pdf
Gobierno de la Ciudad de México., G. (s/f). Normas Técnicas Complementarias para el
Diseño y Ejecución de Obras e Instalaciones Hidráulicas. Recuperado el 8 de abril de
2023, de chrome-
extension://efaidnbmnnnibpcajpcglclefindmkaj/http://cgservicios.df.gob.mx/prontuario/
vigente/747.pdf
Tubería de PVC Sanitario. (s/f). tubosparadrenaje. Recuperado el 8 de abril de 2023, de
https://www.tubosparadrenaje.com/tuberia-de-pvc/sanitario/
Internacional, K. (2022, octubre 26). Diseño de instalaciones sanitarias. Normas y
consideraciones necesarias. Kin.Energy.
https://www.kin.energy/blogs/post/dise%C3%B1o-de-instalaciones-sanitarias.-normas-
y-consideraciones-necesarias
Vargas, C. (2022, marzo 28). ¿Cómo unir tuberías PVC y CPVC de manera correcta? Blog
especializado en la gestión sostenible del agua.
https://grupohidraulica.com/noticias/2022/03/28/como-unir-tuberias-pvc-y-cpvc-de-
manera-correcta/
