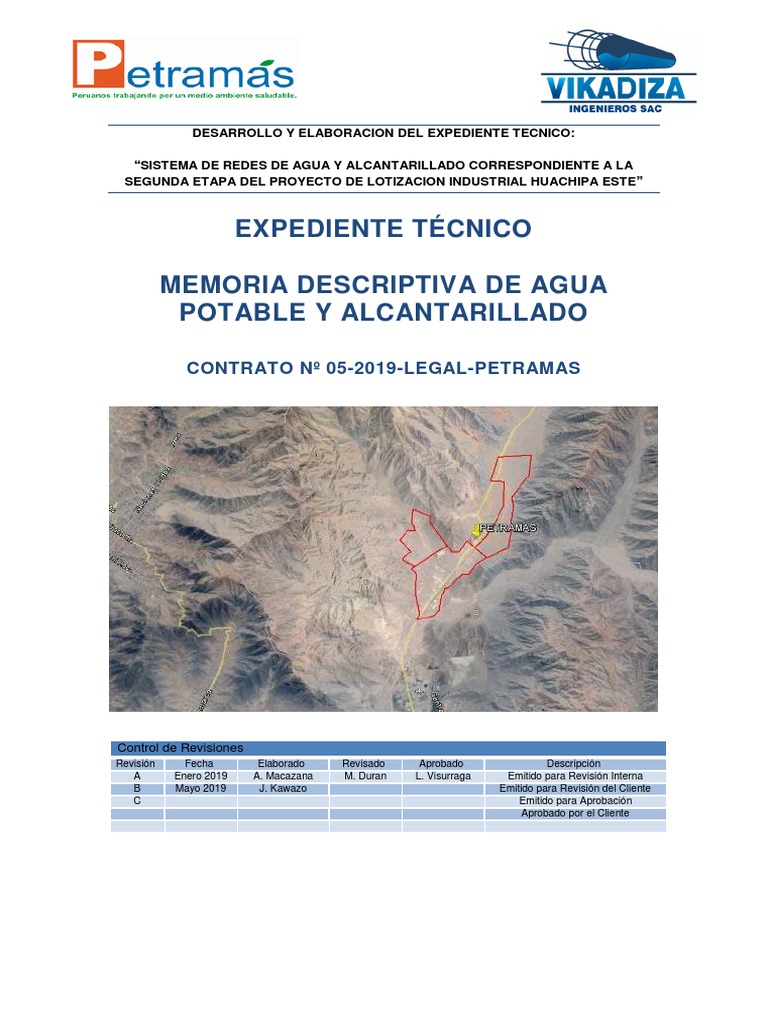

DESARROLLO Y ELABORACION DEL EXPEDIENTE TECNICO:
“SISTEMA DE REDES DE AGUA Y ALCANTARILLADO CORRESPONDIENTE A LA

SEGUNDA ETAPA DEL PROYECTO DE LOTIZACION INDUSTRIAL HUACHIPA ESTE”
EXPEDIENTE TÉCNICO
MEMORIA DESCRIPTIVA DE AGUA

POTABLE Y ALCANTARILLADO
CONTRATO Nº 05-2019-LEGAL-PETRAMAS
Control de Revisiones
Revisión Fecha Elaborado Revisado Aprobado Descripción
A Enero 2019 A. Macazana M. Duran L. Visurraga Emitido para Revisión Interna
B Mayo 2019 J. Kawazo Emitido para Revisión del Cliente
C Emitido para Aprobación
Aprobado por el Cliente
“EXPEDIENTE TECNICO DEL SISTEMA DE REDES DE AGUA Y
ALCANTARILLADO CORRESPONDIENTE A LA SEGUNDA ETAPA DEL
PROYECTO DE LOTIZACION INDUSTRIAL HUACHIPA ESTE”
1 TABLA DE CONTENIDO
1 TABLA DE CONTENIDO ...................................................................................................... 2
ÍNDICE DE IMÁGENES............................................................................................................ 3
ÍNDICE DE FOTOGRAFÍAS..................................................................................................... 3
2 MEMORIA DESCRIPTIVA .................................................................................................... 5
2.1 ANTECEDENTES ........................................................................................................ 5
2.2 CARACTERISTICAS GENERALES ............................................................................. 5
3 DESCRIPCIÓN DEL SISTEMA EXISTENTE ........................................................................ 8
3.1 AGUA POTABLE .......................................................................................................... 8
3.2 ALCANTARILLADO .................................................................................................... 12
4 CONSIDERACIONES DE DISEÑO DEL SISTEMA PROPUESTO .................................... 16
4.1 LOTIZACION Y AREAS.............................................................................................. 16
4.2 DOTACION................................................................................................................. 18
4.3 DEMANDA DE AGUA POTABLE ............................................................................... 18
4.4 DEMANDA DE ALCANTARILLADO ........................................................................... 18
4.5 LINEA DE ADUCCION Y REDES DE DISTRIBUCION .............................................. 19
4.6 SISTEMAS REDES DE ALCANTARILLADO ............................................................. 22
5 DESCRIPCION TECNICA DEL PROYECTO...................................................................... 26
5.1 DESCRIPCION DEL SISTEMA DE AGUA POTABLE................................................ 26
5.2 DESCRIPCION DEL SISTEMA DE ALCANTARILLADO ........................................... 32
6 CUADRO RESUMEN DE METAS ...................................................................................... 33
7 CUADRO RESUMEN DE PRESUPUESTO ........................................................................ 34
8 MODALIDAD DE EJECUCION DE OBRA .......................................................................... 34
9 SISTEMA DE CONTRATACION ......................................................................................... 34
10 PLAZO DE EJECUCION DE LA OBRA .......................................................................... 34
11 CONCLUSIONES Y RECOMENDACIONES.................................................................. 34
11.1 SISTEMA DE AGUA POTABLE ................................................................................. 34
11.2 SISTEMA DE ALCANTARILLADO ............................................................................. 35
MEMORIA DESCRIPTIVA DE AGUA POTABLE Y ALCANTARILLADO Página 2 de 35

Índice de Imágenes
Imagen N° 1: Ubicación del área de estudio ................................................................................6
Imagen N° 2: Ubicación distrital del proyecto ...............................................................................6
Imagen N° 3: Ubicación de las etapas de la ciudad industrial Huachipa Este ..............................9
Imagen N° 4: Colector Principal del tipo domestico de la primera etapa ....................................13
Imagen N° 5: Colector Principal del Tipo Industrial de la primera etapa ....................................14
Imagen N° 6: Esquema de la descripción técnica del sistema de agua potable ........................27
Imagen N° 7: Ubicación Cámara de derivación con válvula sostenedora de presión.................27
Imagen N° 8: línea de aducción para el abastecimiento de la segunda etapa ...........................29
Imagen N° 9: Ubicación de Pase Aéreo Proyectado ..................................................................29
Índice de Fotografías
Fotografía N° 1: Reservorio existente de 2000m3......................................................................10
Fotografía N° 2: Equipamiento hidráulico del reservorio existente .............................................10
Fotografía N° 3: Pase aéreo existente .......................................................................................11
Fotografía N° 4: Tubería Impulsión Existente de HD de 200mm ................................................11
Fotografía N° 5: Buzones de la primera etapa ...........................................................................12
Fotografía N° 6: PTAR ...............................................................................................................15
Fotografía N° 7: Reactor de lodos activados con sistema de aireación .....................................15
Fotografía N° 8: Lecho de secados ............................................................................................15
Fotografía N° 9: Sistema de cloración ........................................................................................16
Fotografía N° 10: Tubería de salida de la PTAR para abastecer a las cisternas .......................16
Fotografía N° 11: El Pase Aéreo Proyectado será al costado del Pase Aéreo Existente ...........30
Índice de Tablas
Tabla N° 1: Cantidad De Lotes Y Áreas De La Ciudad Industrial ...............................................17
Tabla N° 2: Cuadro de Demanda de Agua Potable ....................................................................18
Tabla N° 3: Cuadro de Demanda de Alcantarillado ....................................................................19

Tabla N° 4: Coeficientes de Fricción “C” en la fórmula de Hazen y Williams .............................20
Tabla N° 5: Metrado de Tuberías de la línea de aducción. ........................................................28
Tabla N° 6: Cantidad de Cámaras reductoras de presión dentro de la segunda etapa..............30
Tabla N° 7: Descripción de las zonas de presión de la segunda etapa......................................30
Tabla N° 8: Cantidad de Tuberías de las redes de distribución de agua potable. ......................31
Tabla N° 9: Metrado de tuberías de alcantarillado del tipo domestico........................................32
Tabla N° 10: Metrado de buzones de alcantarillado del tipo domestico .....................................32
Tabla N° 11: Detalle de Redes Secundarias de alcantarillado del tipo industrial .......................32
Tabla N° 12: Detalle de Redes Secundarias de alcantarillado del tipo industrial .......................33

2 MEMORIA DESCRIPTIVA
2.1 ANTECEDENTES
PETRAMAS, es una persona jurídica de derecho privado que actualmente ha sido contratada por la
empresa BRYSON HILLS PERU S.A. (en adelante, BRYSON HILLS) a fin de desarrollar labores de
construcción y replanteamiento de la infraestructura de saneamiento respecto de la segunda etapa
de su Proyecto de Lotización Industrial Huachipa Este, por tanto, PETRAMAS ha considerado contar
con los servicios profesionales de una CONSULTORA.
La empresa BRYSON HILLS PERU S.A. en la actualidad viene desarrollando y ejecutando el

proyecto de lotización industrial Huachipa Este, dicha empresa ha considerado necesario la
contratación de la Empresa PETRAMAS para la ejecución de las obras de infraestructura de agua
potable y alcantarillado en la zona ubicada a 7 Km del puente Huachipa en la quebrada Huaycoloro,
distrito de San Antonio (Límite con Lurigancho-Chosica), provincia de Huarochiri.
Actualmente, ya se tiene construido la infraestructura de saneamiento de la etapa 1.
2.2 CARACTERISTICAS GENERALES
2.2.1 UBICACION GEOGRAFICA
El Proyecto se desarrollará en la Provincia de Huarochirí, Departamento de Lima, Distrito de San

Antonio de Chaclla, ubicado en la quebrada Huaycoloro; el área del proyecto corresponde a la
segunda etapa de la ciudad Industrial a 25km y 60 minutos del centro de la ciudad de Lima, varía
entre las alturas, 552 m.s.n.m. hasta los 664 m.s.n.m. y sus límites del Distrito de San Antonio de
Chaclla son los siguientes:
 Por el Norte: Distrito de Carabayllo y Santa Rosa de Quives
 Por el Sur: Distrito de Lurigancho – Chosica
 Por el Este: Distrito de Santa Eulalia y San Pedro de Casta.
 Por el Oeste: Distrito de San Juan de Lurigancho

Imagen N° 1: Ubicación del área de estudio
Imagen N° 2: Ubicación distrital del proyecto
PETRAMAS

LOTIZACION
INDUSTRIAL
HUACHIPA ESTE
2.2.2 INFORMACION SUMINISTRADA POR EL CLIENTE
El Proyecto actualmente cuenta con Zonificación Industrial y licencia de Habilitación urbana

aprobada, ya que es un proyecto integral que comprende el desarrollo de obras de infraestructura
de pistas, veredas, alumbrado público, áreas verdes, señalización de vías y calles y el acceso a los
suministros de los servicios de luz, agua y desagüe.
La ona de influencia del proyecto tiene una área útil de 159752.712m2 <> 159.75Ha para 155 lotes
industriales conformados por lotes de aproximadamente de 1000 m2, 10 000 m2 y 1 lote de 30 000
m2.
Como parte de la elaboración del Servicio, el Consultor ha solicitado información necesaria para el
logro de los objetivos indicados. Asimismo, PETRAMAS, como parte de las obligaciones de
cumplimiento del contrato del Servicio, deberá entregar la información técnica necesaria
concerniente a los sistemas de agua potable y alcantarillado existentes de la zona del proyecto, las
cuales como mínimo será lo siguiente:
 Archivo de la Planimetría de la ciudad industrial en formato AutoCAD.
 Diseños preliminares de las redes de agua potable y alcantarillado de la primera y segunda

etapa.
 Diseños preliminares de la segunda etapa en formato ArcGIS, AutoCAD y Watercad del

diseño de la red de agua y sewercad del diseño de la red de alcantarillado.
 Planos replanteados de la primera etapa de la ciudad industrial, obras civiles, redes primarias,
redes secundarias de agua y alcantarillado.

3 DESCRIPCIÓN DEL SISTEMA EXISTENTE
3.1 AGUA POTABLE
El sistema existente de agua potable para la ciudad Industrial de Huachipa Este tiene en su totalidad
construido la primera etapa de la ciudad industrial, con un reservorio existente que abastece a la
primera etapa. Este reservorio actualmente está siendo abastecido por camiones cisterna. Pero
tiene proyectada como futura fuente de agua la explotación de las aguas subterráneas mediante
pozos profundos.
Para la segunda etapa de la lotización industrial se realizara el diseño de todo el sistema de redes
secundarias. El sistema de redes secundarias proyectadas para la segunda etapa de la lotización
industrial se utilizara inicialmente el almacenamiento del reservorio existente de la primera etapa
para abastecer a la segunda etapa.
Lo que describiremos como sistema existente del sistema de agua potable será lo que ya se ha
ejecutado las redes secundarias en la primera etapa y que para la segunda etapa se considerara el
reservorio de 2000m3 y la línea de impulsión de HD de 200mm, cabe indicar que esta línea de
impulsión pasara a ser la línea de aducción para la segunda etapa.
El diseño de abastecimiento de agua potable para la segunda etapa se realizara mediante un

empalme de la línea de aducción existente proveniente del Reservorio Existente cuya capacidad es
de 2000m3. De acuerdo a lo coordinado con Petramas se han planteado el desarrollo de 3 etapas,
en la que serán 3 zonas de abastecimiento en el cual se observa que la primera etapa ya se
encuentra ejecutada como planeamiento urbanístico incluido el sistema de redes de agua potable y
alcantarillado. La tercera etapa se definirá más adelante cuando se tengan culminados los diseños
definitivos de la segunda etapa de la lotización industrial.

Imagen N° 3: Ubicación de las etapas de la ciudad industrial Huachipa Este
3ra Etapa
2da Etapa
1ra Etapa
La lotización industrial actualmente presenta un sistema de agua potable que se describirá a

continuación:
3.1.1 FUENTE DE ABASTECIMIENTO
La fuente de abastecimiento actual se realiza a través de camiones cisterna, pero a futuro se

proyecta realizar mediante pozos tubulares, uno de ellos se quiere ubicar en la zona de Huachipa
del distrito de Lurigancho – Chosica entre el rio Rímac y la autopista Ramiro Priale.
3.1.2 ALMACENAMIENTO
Se tiene un reservorio existente circular apoyado de concreto armado, de 2000 m3 de volumen,

con CF = 704.1 msnm y NA = 710.60msnm. Actualmente abastece a la primera etapa y está
proyectado para abastecer a la segunda etapa y tercera etapa.

Para abastecer a la primera etapa se realiza mediante una tubería existente que sale del
reservorio. Por otro lado actualmente el llenado del reservorio se realiza mediante camiones
cisternas.
Fotografía N° 1: Reservorio existente de 2000m3
Fotografía N° 2: Equipamiento hidráulico del reservorio existente
3.1.3 REDES GENERALES
3.1.3.1 LINEA DE ADUCCION
Desde el reservorio existente sale una línea de aducción de Hierro Dúctil y de HDPE de DN200
mm, que abastece la primera etapa de la zona industrial Huachipa Este.
Para el presente proyecto se realizara un empalme a esta línea de aducción ubicado en las
afueras del reservorio existente, en tal sentido esta línea de aducción existente no formaría parte
del abastecimiento de agua para la segunda etapa.

En esta línea de aducción existe un pase aéreo de 18m de longitud aproximadamente.
Fotografía N° 3: Pase aéreo existente
Cabe indicar que para el presente proyecto se esta planteando un nuevo pase aereo ubicado al
costado del pase aereo existente, esta nuevo pase aereo se instalara 2 tuberias uno para la linea
de aduccion de la segunda etapa y otro para una futura línea de impulsión.
3.1.4 REDES SECUNDARIAS
Para el presente proyecto se está considerando como una instalación nueva el sistema de agua
potable para la segunda etapa de la lotización industrial.
Se tendrá en cuenta que existe una tubería de impulsion de HD de 200mm ubicado en la avenida
principal 1 que podría formar parte de la línea de aducción para abastecer a la segunda etapa
mediante cámaras reductoras y así mismo poder proyectar tuberías secundarias de HDPE a toda
la segunda etapa de la ciudad industrial Huachipa Este.
Fotografía N° 4: Tubería Impulsión Existente de HD de 200mm

3.2 ALCANTARILLADO
Para la red de alcantarillado de la lotización industrial se han propuesto (2) dos sistemas, que
permiten la evacuación de aguas residuales que recolectaran los desagües categorizados como
domésticos, cuyos usos serán provenientes de los baños de las oficinas, comedores, etc. Y los
desagües industriales, cuyos usos serán provenientes de los procesos propios de cada fábrica y/o
tipos de industrias. De acuerdo a lo informado por Petramas, cada industria estará obligada a realizar
el tratamiento de sus aguas residuales industriales y descargará a estos colectores denominados
desagües industriales. Los desagües industriales ingresaran a la PTAR, previa verificación de
cumplimiento de los VMA.
Las descargas de las aguas residuales provenientes del sistema domestico tendrá su evacuación y
disposición final en la PTAR.
Cabe indicar que toda la etapa 1 de la lotización industrial actualmente cuenta con el sistema de
desagüe del tipo doméstico e industrial. Además, se tendrá en cuenta que las redes de desagüe de
la segunda etapa descargan sus aguas residuales en los colectores existentes de la etapa 1.
Fotografía N° 5: Buzones de la primera etapa
Colector Tipo Colector Tipo

Industrial Domestico
3.2.1 SISTEMA ALCANTARILLA DO DOMESTICO
La primera etapa cuenta con redes secundarias del tipo doméstico, donde sus aguas residuales
descargan hacia (02) colectores principales denominados Av. Principal Nº 1 y Avenida Principal
Nº 2. El colector av. Principal Nº2 descarga sus aguas en el colector av. Principal Nº1 y este
colector evacuara sus aguas residuales finalmente hacia una planta de tratamiento de desagües
existente cuya tecnología es de lodos activados.
La tubería de ingreso de aguas residuales a la PTAR del colector de alcantarillado del tipo
domestico es de 450mm.
Se hace mención al colector av principal 1 ya que este colector va a recibir el aporte de los
desagües domésticos de la segunda etapa.

En la imagen se muestra el colector que recibe la descarga de las redes secundarias de

alcantarillado de la etapa 1 y además recibirá el aporte de los desagües domésticos de la segunda
etapa y se observa que su descarga final es en la PTAR.
Imagen N° 4: Colector Principal del tipo domestico de la primera etapa
Colector Av
principal 2
Colector Av
principal 1
3.2.2 SISTEMA ALCANTARILLADO INDUS TRIAL
La primera etapa de la ciudad Industrial Huachipa Este presenta un sistema de redes de

recolección de desagüe del tipo industrial en donde la descarga final es el la PTAR, previa
verificación de cumplimiento de los VMA.
El sistema de alcantarillado industrial de la primera etapa presenta en sus redes secundarias

existentes las tuberías de 200mm de diámetro en donde se observa que descargan hacia (02)
colectores principales denominados Av. Principal Nº 1 y Avenida Principal Nº 2. Asi mismo cabe
indicar que el colector Av principal Nº2 descarga sus aguas residuales en el colector Av. Principal
Nº1.

Se hace mención al colector av principal 1 ya que este colector va a recibir el aporte de los
desagües industriales de la segunda etapa.
En la imagen se muestra el colector que recibe la descarga de las redes secundarias de

alcantarillado de la etapa 1 y además recibirá el aporte de los desagües industriales de la segunda
etapa y se observa que su descarga final es en la PTAR.
Imagen N° 5: Colector Principal del Tipo Industrial de la primera etapa
Colector Av
principal 2
Colector Av
principal 1
3.2.3 PLANTA DE TRATAMIENTO DE AGUA RESIDUAL
La planta de tratamiento existente de agua residuales del tipo denominado de Lodos Activados y
sirve para tratar los desagües provenientes de la evacuación de aguas residuales provenientes
de las redes colectoras del tipo doméstico y tipo industrial de la primera etapa de la lotización
industrial y que además recibirá la descarga de desagües del tipo doméstico e industrial de la
segunda etapa.

Fotografía N° 6: PTAR
Fotografía N° 7: Reactor de lodos activados con sistema de aireación
Fotografía N° 8: Lecho de secados

Fotografía N° 9: Sistema de cloración
Fotografía N° 10: Tubería de salida de la PTAR para abastecer a las cisternas
4 CONSIDERACIONES DE DISEÑO DEL SISTEMA PROPUESTO
4.1 LOTIZACION Y AREAS
Para el presente proyecto de la Ciudad Industrial de Huachipa Este consta de una planimetría
dividida en 3 etapas con lotes industriales que en su mayoría los lotes cuentan con un área
aproximada de 1 hectárea.
A continuación se muestra la cantidad de lotes y el área total de cada etapa de la ciudad industrial
Huachipa este:

Tabla N° 1: Cantidad De Lotes Y Áreas De La Ciudad Industrial

CANTIDAD
LOTES (UND) AREA TOTAL (m2)
PRIMERA ETAPA → 138 1467701,61
SEGUNDA ETAPA → 130 1071279,43

lotes adicionales 17 522040,07
lotes limite 4ta etapa 8 88085,14
TERCERA ETAPA → 73 783222,36
El equipo técnico de Petramas nos brindó información para añadir lotes a la segunda etapa de la
ciudad industrial Huachipa Este.
LOTES ADICIONALES
MANZANA LOTES AREA
1 117329.70
2 43879.38
3 34389.05
4 10003.44
5 10406.66
6 10484.49
7 10009.85
8 10005.56
9 10336.46
JZ 10 10000.20
11 10000.20
12 10000.20
13 10000.20
14 12024.51
15 10000.20
16 10000.20
17 10000.20
4A 61056.52
4B 122113.05
TOTAL 522040.07
Adicionalmente, hay 8 lotes que limitan con la cuarta etapa que pertenecen a una ampliación futura
y que se encuentra ubicada por encimas de la calle 15 entre el ovalo 3 y la calle A, con un área
disponible de 88085.14 m2 que se está considerando para el cálculo de la demanda que se
encuentra dentro del límite de la segunda etapa de la ciudad industrial Huachipa Este.
Según la información entregada de parte del personal equipo técnico de Petramas nos indican que
tienen una proyección de una cuarta etapa en la ciudad industrial Huachipa Este con un área de 947
767.75m2 es decir 94.78Ha aproximadamente.

4.2 DOTACION
Con la información analizada respecto a la demanda de agua por lote industrial por el equipo
técnico de Petramas se nos indicó que la dotación para cada uno de los lotes industriales de
Huachipa Este deberá considerarse en 8m3/dia/Ha.
4.2.1 VARIACIONES DE CONSU MO
Las variaciones de consumos referidas al promedio anual de las demandas para las habilitaciones
de lotes destinados para industrias son:
 Máximo Diario / K1 : 2.0

 Máximo Horario / K2 : 2.0
4.2.2 DEMANDA CONTRA INCENDIO
El área destinada de la ciudad industrial huachipa este es de uso industrial donde según el
reglamento de Sedapal capítulo 4.4 se debe de utilizar como mínimo 30lps para el cálculo de las
tuberías donde se ubiquen los grifos contra incendios.
4.3 DEMANDA DE AGUA POTABLE
La demanda total de agua para la ciudad industrial de Huachipa Este está conformado por el
producto de las áreas de los lotes industriales de todas las etapas y la dotación diaria por hectárea.
Con los datos mencionados anteriormente se procede a realizar el cálculo del cuadro de demanda
de agua potable para la obtención de los caudales promedio, máximo diario y caudal máximo
horario.
Tabla N° 2: Cuadro de Demanda de Agua Potable

Demanda Demanda Qmd Qmh
Etapa Lotes Area (m2) Area (Ha)
(m3/dia) (l/s) (l/s) (l/s)
Primera 138 1 467 701.61 146.77 1 174.16 13.59 27.18 27.18
Segunda 155 1 681 404.64 168.14 1 345.12 15.57 31.14 31.14
tercera 73 783 222.36 78.32 626.58 7.25 14.50 14.50
DCI 10.00 10.00 10.00
Total 366.00 3 932 328.610 393.23 3 145.86 46.41 82.82 82.82
4.4 DEMANDA DE ALCANTARILLADO
La demanda total de alcantarillado se considerará que el ochenta por ciento (80%) del caudal de
agua potable consumido ingresa al sistema de alcantarillado. El porcentaje señalado se aplicara
al caudal máximo horario de agua potable.
Tomando en cuenta el reglamento de Sedapal del capítulo 4.5 – Caudales de contribución al

alcantarillado se procede a realizar los cálculos para la obtención de la demanda de alcantarillado.

Tabla N° 3: Cuadro de Demanda de Alcantarillado

Qcont
Etapa Lotes
(l/s)
Primera 138 21.74
Segunda 155 24.91
tercera 73 11.60
Total 366 58.26
4.5 LINEA DE ADUCCION Y REDES DE DISTRIBUC ION
4.5.1 TUBERIAS
Las tuberías que comúnmente se utilizan para la construcción de líneas troncales son: acero, fierro
galvanizado, fierro fundido, hierro dúctil, asbesto-cemento, PVC, polietileno de alta densidad y cobre; y
para las redes de distribución son PVC y polietileno de alta densidad.
Los criterios para la selección y dimensionamiento del material adecuado fueron las siguientes:
 Tipo de tubería usar

 Factores hidráulicos (gastos, presiones y velocidades de diseño).
 Protección contra acumulación de aire en los puntos altos
 Sistema de evacuación de sedimentos en los puntos bajos
 Diámetros disponibles
4.5.2 VELOCIDAD DEL CONDUC TO
La elección del diámetro se encuentra relacionada en forma directa a la velocidad que se produzca en el
conducto.
Para el caso de las Líneas de Conducción, Líneas de impulsión y Líneas de Aducción:
Las velocidades deben estar entre 0.60 m/s a 1.50 m/s como máximo.
Para el caso de las redes de distribución se ha considerado que las velocidades deben ser menores a 1.5
m/s.
Para el caso de las líneas de impulsión excepcionalmente se consideraran velocidades de 2.00 m/s en
casos especiales.
 V (m/s) = < 0.60 a 1.50>
4.5.3 COEFICIENTE DE FRICC ION
Los coeficientes de fricción (“C” de Hazen y Williams) que se utilizaran para el cálculo hidráulico, se
resumen en el siguiente cuadro:

Tabla N° 4: Coeficientes de Fricción “C” en la fórmula de Hazen y Williams
Tipo de Tubería C
Acero sin Costura 120

Acero soldado en espiral 100
Cobre sin Costura 150
Concreto 110
Fibra de Vidrio 150
Hierro fundido 100
Hierro fundido con Revestimiento 140
Hierro galvanizado 100
Polietileno (HDPE) 140
Policloruro de Vinilo PVC 150
Fuente: Reglamento Nacional de Edificaciones
4.5.4 VALVULA DE AIRE O VENTOSA
Los aparatos de purga de aire se situaran en puntos altos y en cambios de pendiente. De acuerdo a
diámetros del Conducto se coloca la válvula de aire, alojadas en una cámara de concreto armado.
 DN<=250 Ventosa DN 50
 DN 250 a 315 Ventosa DN 80
 DN 315 a 400 Ventosa DN 100
 DN≥450 Ventosa DN 150
4.5.5 VALVULAS DE PURGA
Su ubicación será en los puntos bajos de las conducciones y en las zonas de cambio de pendiente, estarán
alojados en una cámara de concreto armado.
 DN 90 Válvulas de DN 80.
 DN 110 a 315 Válvulas de DN 100.
 DN ≥355 Válvulas de DN 150.
4.5.6 VALVULAS DE CONTROL
Las válvulas de seccionamiento se han ubicado, teniendo en cuenta la operatividad del sistema:
 Válvulas de compuerta en tuberías hasta de Ø 315mm.
4.5.7 ZONAS DE PRESION
Las zonas de presión se han definido en función a:
 La topografía delimita las zonas de abastecimiento, teniendo presente las presiones máximas y
mínimas en la red de distribución de 50 a 15 m.c.a., respectivamente, de acuerdo al Nuevo

Reglamento Nacional de Edificaciones, sin embargo excepcionalmente se aceptaran presiones de

hasta 10.00 m.c.a. de agua como presión mínima.
 El área de influencia del reservorio que abastezca esta zona de presión, en los casos que la
presión supere los 50.00 m.c.a. se han diseñado válvulas reductoras de presión para regula la
presión en cada zona de presión.
4.5.8 HIDRANTES
Los hidrantes se han ubicado tal que la distancia entre dos de ellos no sea mayor a 300 m y se instaran en
tuberías de DN 100 mm de diámetro a mayores.
Además, están provistas de una válvula de interrupción en la línea, con el objeto de permitir reparaciones
en el hidrante.
Se han colocado hidrantes en tramos de la red de distribución que garantice una presión suficiente para
que estos operen en caso de incendios.
Profundidad mínima de instalación
Para redes generales y ramales principales:
 Se ha considerado el enterramiento mínimo de 1.00 m encima de la clave de la tubo.

 Solo en casos excepcionales y para diámetros de DN 110 mm de HDPE o menores se ha previsto
con una cobertura mínima de 0.80 m.
 Sin embargo, para casos particulares donde no exista tránsito pesado ni liviano y las condiciones
del terreno sean especiales, se podrá instalar con una cobertura no menor a 0.60 m.
Cuando se tenga que producir enterramientos más superficiales se recomienda la protección de la tubería
en forma conveniente, para el tipo de suelo y tránsito que se produzca en la superficie, o se instalara un
tubo de mayor resistencia al esfuerzo de aplastamiento.
4.5.9 ANCLAJES PARA ACCESORIOS DE TUBERIAS
A fin de contrarrestar el empuje que se pueda presentar debido a la presión interna de la tubería se debe
diseñar anclajes de concreto en:
 Cambios de dirección (codos)

 Cambios de diámetro (reducciones, tees)
 Válvulas de compuerta
 Hidrantes o grifos contra incendio
 Terminales de línea taponadas
 Curvas verticales
Las dimensiones y forma de los anclajes se han determinado teniendo en cuenta la presión de la línea del
tubo, clase de terreno y tipo de accesorio.

4.6 SISTEMAS REDES DE AL CANTARILLADO
El sistema de alcantarillado sanitario en la medida de lo posible, será un sistema a gravedad y se empleará

cuando la topografía y las características del terreno presentan condiciones adecuadas para su evacuación,
permitiendo la instalación de una línea de tuberías al centro de la vía y conexiones domiciliarias en cada
frente de lote con descarga por gravedad al colector. Este diseño se enmarca dentro del Reglamento de
Elaboración de Proyectos de Agua Potable y Alcantarillado para habilitaciones Urbanas de Lima
metropolitana y El Callao.
4.6.1 COEFICIENTE DE RETOR NO
Se considerará que el ochenta por ciento (80%) del caudal de agua potable consumido ingresa al
sistema de alcantarillado. El porcentaje señalado se aplicará al caudal máximo horario de agua
potable.
4.6.2 CAUDALES DE DISEÑO
Las tuberías deberán ser diseñadas para la conducción de los caudales máximos de desagües,
según lo señalado en el Reglamento de Elaboración de proyectos de SEDAPAL (ver ítem 9.2.3),
con una altura máxima de la lámina de flujo del 75% del diámetro de la tubería, admitiendo un
régimen de flujo uniforme y permanente.
4.6.3 VELOCIDAD MINIMA
La velocidad mínima de escurrimiento en las redes de alcantarillado a considerar será la necesaria

para garantizar una fuerza de arrastre, de tal manera que se garantice la auto limpieza de la
tubería, en promedio esta velocidad mínima será de 0.60m/s.
4.6.4 PENDIENTE MINIMA DE REDES DE ALCANTARILL ADO
Las pendientes mínimas a considerar estarán en función de la velocidad mínima de escurrimiento

o de la Fuerza Tractiva mínima requerida para la auto limpieza de la tubería.
Estas pendientes pueden variar en función al caudal que discurre por la tubería, pues en los últimos
tramos la pendiente a considerar será la mínima posible evitando profundizar innecesariamente
garantizando la capacidad de auto limpieza de la tubería.
4.6.5 CAMARAS DE INSPECCION - BUZONES
Las cámaras de inspección podrán ser:
 Buzón Tipo I, II y III, dependiendo del diámetro del colector y la profundidad de

enterramiento mínima de un 1,00 m sobre la clave del tubo.
 Cámaras especiales de desagüe, cuando la magnitud de las tuberías y/o cambios de
dirección, no permitan proyectar buzones.

4.6.6 UBICACIÓN DE CAMARAS DE INSPECCION - BUZONES
Se proyectará cámaras de inspección en:
 El inicio de los tramos de arranque

 Empalmes entre colectores
 Cambios de dirección
 Cambios de pendientes
 Cambios de diámetro
 Cambios de material
 Lugares donde sea necesario por razones de inspección y limpieza.
4.6.7 TAMAÑO DE LAS CAMARAS DE INSPECCION
Los buzones podrán ser prefabricados de concreto o de concreto vaciado en sitio. De acuerdo al diámetro
de la tubería, sobre la que se coloca el buzón, estos se clasifican en tres tipos:
Cuadro 1: Diámetro interior de cámaras de inspección de alcantarillado

TIPO PROFUNDIDAD (M) Ø INTERIOR DEL BUZON (M) Ø DE LA TUBERÍA (MM)
HASTA 3.00 DE 3.01 A 1.2 HASTA 600 (24")
I
MÁS 1.5 HASTA 600 (24")
HASTA 3.00 DE 3.01 A 1.2 DE 650 A 1200 (26" - 48")
II
MÁS 1.5 DE 650 A 1200 (26" - 48")
III TODOS 1.5 DE 1300 A MAYOR (52")
4.6.8 SEPARACION MAXIMA EN TRE BUZONES
La separación máxima entre cámaras de inspección será para tuberías de:
Cuadro 2: Separación máxima entre buzones

DIAMETRO DE LA TUBERIA LONGITUD MAXIMA (M)
DN 150mm 60
DN 200mm 80
DN 250mm a DN 300mm 100
Diámetros mayores 150
4.6.9 UBICACIÓN DE COLECTO RES
Los colectores se proyectarán a una profundidad tal, que asegure satisfacer a la más desfavorable
de las siguientes condiciones:
 La profundidad requerida para prever el drenaje de las áreas futuras.

 La profundidad necesaria para no interferir con otros servicios públicos existentes y/o
proyectados, ubicados principalmente en las calles transversales a la línea del colector.
Asimismo, sus cotas de tapa deberán diseñarse y ejecutarse en función a la rasante
definitiva de las pistas y veredas aprobadas por la Entidad competente.
 Un recubrimiento mínimo de 1,00 m sobre la clave del colector en relación con el nivel de
la calzada, para esta zona de la ciudad industrial es necesario dicha profundidad debido
al paso de camiones que transportaran grandes toneladas.

 Asegurar el drenaje de todos los lotes que den frente a la calle en la que estará ubicado
el colector, considerando la descarga por gravedad de la conexión domiciliaria entre la
caja de registro y el colector, con una pendiente mínima de quince por mil (15 %o).
4.6.10 COEFICIENTE DE MANING
Según el Reglamento de proyectos de SEDAPAL y El Reglamento Nacional de Edificaciones, el

coeficiente de Manning “n” para las tuberías de PVC y Polietileno de alta densidad, el valor de
diseño debe ser igual a 0.009 y sin importar el tiempo en operación o periodo de diseño.
Cuadro 3: Coeficiente de Manning

Material n Existente n Proyectado
PVC 0.010 0.009
CSN 0.013 -
4.6.11 CRITERIO DE FUERZA TRACTIVA
La Fuerza tractiva o Fuerza de arrastre (t) es el esfuerzo tangencial unitario ejercido por el líquido
sobre el colector y consecuentemente, sobre el material depositado. El criterio de la Fuerza tractiva
para fines de cálculo de colectores busca establecer una pendiente para el tramo que es capaz de
provocar una Fuerza suficiente como para arrastrar el material que se deposita en el fondo. El
valor mínimo que se recomienda para la Fuerza tractiva es de 1 Pa. Para los tramos de arranque,
se deberá verificar una Fuerza Tractiva mínima de 0.60 Pa.
La Fuerza tractiva es igual a la fuerza de arrastre, dividida por el área sobre la cual actúa. La fuerza
de arrastre es el componente tangencial del peso del líquido que se desplaza en un plano inclinado.
Estos valores de tensión tractiva y coeficiente de Mannnig será usada para las tuberías de PVC,
las cuales se pueden apreciar en las simulaciones del Sewercad.
t =  RH S …(1)
Dónde:
 = Peso específico del líquido.

RH = Radio Hidráulico.
S = Pendiente
Fórmula de Manning
Tiene la siguiente expresión: … (2)
Dónde: V = Velocidad de flujo (m/s)
n = Coeficiente de rugosidad de Manning (adimensional)
R = Radio hidráulico (m)
S = Pendiente (m/m)

Para tuberías con sección llena:
…(3)
…(4)
Dónde: Q = Caudal de agua residual (m3/s)
A = Área de la sección circular (m2)
… (5)
Para tuberías con sección parcialmente llena:
 El Angulo central ° (en grado sexagesimal)
… (6)
 Radio Hidráulico
… (7)
 Velocidad
… (8)
… (8)
 Caudal
… (9)
4.6.12 TIRANTE NORMAL MAXIMO

Para el cálculo de los colectores debemos considerar que el tirante normal del flujo en el colector no debe
ser mayor que el 75% del diámetro interno del colector.
Relación Y/D máximo = 75%
5 DESCRIPCION TECNICA DEL PROYECTO
En la elaboración del presente ítem de la memoria descriptiva para el sistema de agua potable y
alcantarillado de la segunda etapa de la ciudad industrial Huachipa Este en su desarrollo se plantean la
solución, en base a la documentación entregada y procesada por el personal técnico de PETRAMAS.
5.1 DESCRIPCION DEL SISTEMA DE AGUA POTA BLE
La ciudad industrial Huachipa Este está constituida por 3 áreas de influencias teniendo como fuente
principal el Reservorio existente cuyo volumen de almacenamiento es de 2000m3. La primera etapa será
el área de influencia 1, la segunda etapa será el área de influencia 2 y por último la tercera etapa será el
área de influencia 3, tal como se detalla en la imagen 6 –Esquema de la descripción técnica del sistema de
agua potable. Como se aprecia la segunda etapa de la habilitación industrial forma parte del área de
influencia que será abastecida por medio del reservorio existente ejecutado por PETRAMAS.
Como se mencionó anteriormente la segunda etapa será el área de influencia 2 la cual tendrá 4 zonas de
presión y estarán reguladas con 4 cámaras reductoras de presión (CRP-1, CRP-2, CRP-3 y CRP-4), cada
zona de presión estará controlada con una cámara reductora de presión; estas cámaras reductoras de
presión serán abastecidas mediante una línea de aducción o troncal estratégica que viene del reservorio
existente de 2000 m3.
Después de la salida de las cámaras reductoras de presión salen las redes de distribución para abastecer
a los lotes de la segunda etapa de la ciudad industrial huachipa este.
A continuación se muestra la imagen de la descripción del sistema de agua potable mencionando las áreas
de influencia, con la troncal estratégica que abastece a las cámaras reductoras de presión:

Imagen N° 6: Esquema de la descripción técnica del sistema de agua potable
5.1.1 CAMARA DE DERIVACION
Para garantizar adecuadamente la distribución del agua a la segunda etapa de la lotización de la cuidad
industrial de Huachipa es necesario que proyecte la instalación de una cámara de derivación en la línea
de aducción que sale del reservorio existente de 2000m3. Este planteamiento técnico nos permita asegurar
la distribución eficiente del agua para el abastecimiento normal tanto de la primera etapa y de la segunda
etapa de la mencionada habilitación industrial.
La propuesta técnica sobre la ubicación de la cámara de derivación se indica en la imagen Nº7
Imagen N° 7: Ubicación Cámara de derivación con válvula sostenedora de presión

5.1.2 LINEA DE ADUCCION O TRONCAL ESTRATEGICA
La línea de aducción o Troncal Estratégica será la tubería principal de abastecimiento de la segunda etapa
de la habilitación industrial.
Se plantea proyectar la instalación de una cámara de derivación en la tubería existente que sale del
reservorio existente de 2000 m3. Esta derivación funcionará como la línea de aducción proyectada que
será de una tubería de material de HD y HDPE.
La línea de aducción presentara 5 tramos en los cuales conectan y abastecen a las cámaras reductoras de
presión, los tramos son los siguientes:
LINEA DE ADUCCION PROYECTADA 200mm HD-C40 DE RAE-1 A PTO 1
Esta línea será desde la cámara de derivación hasta el punto 1 ubicado entre el cruce de la calle 5 y la
avenida principal 1. La tubería será de HD de 200mm y tendrá una longitud de 2244.55m.
LINEA DE ADUCCION PROYECTADA 200mm HD-C40 DE PTO-1 A CRP 1
Esta línea será desde el punto 1 hasta la cámara rompe presión 1. La tubería será de HD de 200mm y
tendrá una longitud de 2940.22m.
LINEA DE ADUCCION PROYECTADA 200mm HD-C40 DE CRP-1 A CRP 2
Esta línea será desde la cámara rompe presión 1 hasta la cámara rompe presión 2. La tubería será de
HDPE de 200mm y tendrá una longitud de 122.69m.
LINEA DE ADUCCION PROYECTADA 110mm HDPE PE-100 DE CRP 2 A CRP 3
LINEA DE ADUCCION PROYECTADA 110mm HDPE PE-100 DE CRP 3 A CRP 4
Tabla N° 5: Metrado de Tuberías de la línea de aducción.

TIPO DE TUBERIA CANTIDAD
Suministro de Tuberia p/Agua potable de Hierro Ductil C40 ISO 2531-2001 DN 200
2244.55m
Inc. anillo
Suministro de Tuberia p/Agua potable de Hierro Ductil C40 ISO 2531-2001 DN 200
2940.02m
Inc. anillo
Suministro de Tuberia p/Agua potable de HDPE PE 100 ISO 4427-2:2008 PN 10
122.69m
DNE 200 Inc. anillo
794.70m
DNE 160 Inc. anillo
816.24m
DNE 110 Inc. anillo

Imagen N° 8: línea de aducción para el abastecimiento de la segunda etapa
En el desarrollo del trazo proyectado de la línea de aducción, hacia la progresiva 1+410, se presenta la
necesidad de proyectar un pase aéreo para garantizar la estabilidad de la tubería que deberá cruzar la
quebrada existente. Por ello se está considerando proyectar un pase aéreo con una longitud de 18m.
El pase aéreo proyectado se ubicara paralelo del pase aéreo existente por donde pasa la tubería de
aducción existente que actualmente abastece a la primera etapa de la lotización industrial.
Imagen N° 9: Ubicación de Pase Aéreo Proyectado

Fotografía N° 11: El Pase Aéreo Proyectado será al costado del Pase Aéreo Existente
5.1.3 CAMARAS REDUCTORAS D E PRESION
Las cámaras reductoras de presión controlaran las zonas de presión dentro del área de influencia de la
segunda etapa de la ciudad industrial.
En la segunda etapa de la ciudad industrial se equiparan las 4 cámaras reductoras de presión y de ahí
saldrán tuberías de HDPE para distribuir a los lotes de la ciudad industrial.
Tabla N° 6: Cantidad de Cámaras reductoras de presión dentro de la segunda etapa.

Área de
No. CRP No. CRP CT (m) X (m) Y (m)
Influencia
ZP-1 CRP-1 630.43 296 822.45 8 681 892.38
SEGUNDA ZP-2 CRP-2 627.88 296 827.25 8 681 815.00
ETAPA ZP-3 CRP-3 600.23 296 750.41 8 681 036.54
ZP-4 CRP-4 571.03 296 338.58 8 680 332.30
A continuación se describe las presiones con la cual abastecen las cámaras reductoras de presión a las
zonas de presión:
Tabla N° 7: Descripción de las zonas de presión de la segunda etapa.

ZONA DE COTA SUPERIOR COTA INFERIOR PRESION DE PRESION DE
CRP Nº
PRESION (msnm) (msnm) INGRESO (mca) SALIDA (mca)
ZP-1 CRP-1 658 625 56.51 45.00
ZP-2 CRP-2 635 600 47.13 22.00
ZP-3 CRP-3 600 570 45.91 20.00
ZP-4 CRP-4 570 546 42.84 18.00

5.1.4 REDES DE DISTRIBUCION
Las redes de distribución saldrán de las cámaras reductoras de presión para abastecer a los lotes que
están dentro de cada zona de presión.
Las tuberías serán de material de HDPE de diámetros de 200mm y 110mm,
Tabla N° 8: Cantidad de Tuberías de las redes de distribución de agua potable.

REDES SECUNDARIAS DE AGUA POTABLE
TIPO TUBERIA PROYECTADO
Suministro de tuberia HDPE PE 100, NTP ISO 4427-2:2008/4427-3:2008,PN 10 (145 PSI -
11906.29
SDR 17) DNE 110 mm
Suministro de tuberia HDPE PE 100, NTP ISO 4427-2:2008 / 4427-3:2008, PN 10 (145 PSI -
1109.63
SDR 17) DNE 200 mm
TOTAL 13015.92
Imagen 1: Abastecimiento a las cámaras reductoras de presión
5.1.5 CONEXIONES DE AGUA POTABLE
Las conexiones domiciliarias de agua potable que se instalarán serán de diámetros de ¾” en cantidades
de 155 conexiones proyectadas para la segunda etapa de la lotización industrial.

5.2 DESCRIPCION DEL SISTEMA DE ALCANTARILLADO
Para el planteamiento técnico de la segunda etapa de la lotización industrial se realizarán a través de las
redes de alcantarillado del tipo doméstico y del tipo industrial, estas redes de recolección se empalmaran a
las redes existente de la primera etapa y la cual a su vez se derivan hacia los colectores pertenecientes a
la zona existente de la primera etapa y tendrá como disposición final la Planta de Tratamiento de Aguas
Residuales para el caso del tipo doméstico y en un punto denominado la quebrada para el desagüe del tipo
industrial.
Cabe indicar que toda la zona de la segunda etapa de la ciudad industrial huachipa este se está
considerando un área de drenaje número 2, que descargara sus desagües al área de drenaje 1 que son
las redes de alcantarillado de la primera etapa.
5.2.1 REDES SECUNDARIAS DEL TIPO DOMESTICO
Estas tuberías de alcantarillado serán redes secundarias proyectadas de alcantarillado categorizada como
domésticos de diámetros de 200mm de material de PVC ISO 4435 con buzones proyectados del Tipo I ,las
cuales descargarán sus aguas en las redes existentes de la primera etapa.
Las redes secundarias del tipo doméstico de la segunda etapa cuentan con 4 puntos de descarga de
desagüe que se empalman a las redes existentes de la primera etapa de la lotización industrial.
Tabla N° 9: Metrado de tuberías de alcantarillado del tipo domestico

TIPO DE TUBERIA PROYECTADO (m)
Tubería PVC ISO 4435 SN4 DN200mm 11676.35
Tabla N° 10: Metrado de buzones de alcantarillado del tipo domestico

Buzón I t. normal a máq.1.01 al 1.25 mprofundidad (encof. exter e inter) C-PV und 3.00
5.2.2 REDES SECUNDARIAS DEL TIPO INDUSTRIAL
Estas tuberías de alcantarillado serán redes secundarias proyectadas de alcantarillado categorizada como
Industrial de 200mm de material de PVC ISO 4435 con buzones proyectados del Tipo I las cuales
descargarán sus aguas en las redes existentes de la primera etapa.
Las redes secundarias del tipo industrial de la segunda etapa cuentan con 4 puntos de descarga de desagüe
que se empalman a las redes existentes de la primera etapa, además cabe mencionar que las redes
industriales van en paralelo a las redes del tipo doméstico.
Tabla N° 11: Detalle de Redes Secundarias de alcantarillado del tipo industrial

TIPO DE TUBERIA PROYECTADO (m)
Tubería PVC ISO 4435 SN4 DN200mm 11794.54

Tabla N° 12: Detalle de Redes Secundarias de alcantarillado del tipo industrial

5.2.3 CONEXIONES DE ALCANTARILLADO
Las conexiones domiciliarias domesticas que se instalarán serán de diámetro de 6” en cantidades de 155
unidades para la segunda etapa de la ciudad industrial huachipa este.
Las conexiones domiciliarias industriales que se instalarán serán de diámetros de 6” en cantidades de 155
unidades para la segunda etapa de la ciudad industrial huachipa este.
6 CUADRO RESUMEN DE METAS
DESCRIPCIÓN METAS
SISTEMA DE AGUA POTABLE
LINEA DE ADUCCION PROYECTADA * Instalación de 6918.20 ml de Ø 200 mm y 160 mm de
tubería de HD y HDPE
* Instalación de un pase aéreo de 18 m
* Instalación de una cámara de derivación
* Instalación de 4 reductoras de presión
REDES Y CONEXIONES DE AGUA POTABLE * Instalación de 13015.92 ml de Ø 200 mm y 110 mm
de tubería de HDPE
* Instalación de 10 válvulas de aire
* Instalación de 16 válvulas de purga
* Instalación de 53 válvulas de control
* Instalación de 147 conexiones domésticas
SISTEMA DE ALCANTARILLADO
REDES DE ALCANTARILLADO DOMESTICO * Instalación de 11602.75 ml de Ø 200 mm de tubería
de PVC
* Instalación de 179 buzones
* Instalación de 147 conexiones domésticas
REDES DE ALCANTARILLADO INDUSTRIAL * Instalación de 11837.86 ml de Ø 200 mm de tubería
de PVC
* Instalación de 181 buzones
* Instalación de 147 conexiones industriales

7 CUADRO RESUMEN DE PRESUPUESTO
RESUMEN DE PRESUPUESTO
Item Descripción Parcial (S/.)
01 SISTEMA DE AGUA POTABLE
01.01 PLANES DE MITIGACIÓN DE IMPACTO AMBIENTAL, SEGURIDAD Y SALUD OCUPACIONAL 62,200.00
01.02 OBRAS PROVISIONALES 28,193.29
01.03 LINEA DE ADUCCION PROYECTADA 1,937,523.87
01.04 REDES Y CONEXIONES DE AGUA POTABLE 2,174,646.53
02 SISTEMA DE ALCANTARILLADO
02.01 REDES DE ALCANTARILLADO DOMESTICO 1,742,042.06
02.02 REDES DE ALCANTARILLADO INDUSTRIAL 1,593,299.21
COSTO DIRECTO 7,537,904.96
GASTOS GENERALES 904,548.60
UTILIDAD 603,032.40
SUBPRESUPUESTO 9,045,485.95
IGV 1,628,187.47
PRESUPUESTO TOTAL 10,673,673.42
8 MODALIDAD DE EJECUCION DE OBRA
Ejecución de Obra bajo el procedimiento de Contratación Privada.
9 SISTEMA DE CONTRATACION
A Suma Alzada.
10 PLAZO DE EJECUCION DE LA OBRA
El plazo de ejecución de la obra es de 180 días calendario.
11 CONCLUSIONES Y RECOM ENDACIONES
11.1 SISTEMA DE AGUA POTA BLE
 La línea de aducción proyectada será derivado de la línea de aducción existente que abastece
a la 1ra etapa de la lotización industrial.
 En el trazo de la línea de aducción proyectada, se instalará un pase aéreo para asegurar la

tubería por la dificultad de cruzar la quebrada existente.
 El pase aéreo proyectado tendrá una longitud de 18m y se ubicará paralelo al pase aéreo
existente.
 Las redes secundarias proyectadas serán de HDPE.
 La segunda etapa tendrá 4 zonas de presión. Se instalara 4 cámaras reductoras de presión,

una para cada zona de presión de la segunda etapa.
 La segunda etapa de la ciudad industrial Huachipa se instalarán 155 conexiones domiciliarias.

11.2 SISTEMA DE ALCANTARILLADO
 El sistema proyectado de alcantarillado de la segunda etapa contara con dos tipos de sistema
el doméstico y el industrial.
 Las tuberías de redes secundarias de alcantarillado del tipo doméstico e industrial serán de
material de PVC de diámetro de 200mm.
 En la segunda etapa se instalaran buzones del tipo I con profundidades mayores a 1.20m.
 Para el caso de Alcantarillado en la segunda etapa de la ciudad industrial Huachipa Este se

instalara 155 conexiones del tipo doméstico y 155 conexiones del tipo industrial.

Expediente Técnico Memoria Descriptiva de Agua Potable Y Alcantarillado

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Expediente Técnico Memoria Descriptiva de Agua Potable Y Alcantarillado

Cargado por

Copyright:

Formatos disponibles

DESARROLLO Y ELABORACION DEL EXPEDIENTE TECNICO:

“SISTEMA DE REDES DE AGUA Y ALCANTARILLADO CORRESPONDIENTE A LA

MEMORIA DESCRIPTIVA DE AGUA

1 TABLA DE CONTENIDO ...................................................................................................... 2

2 MEMORIA DESCRIPTIVA .................................................................................................... 5

2.1 ANTECEDENTES ........................................................................................................ 5

2.2 CARACTERISTICAS GENERALES ............................................................................. 5

3 DESCRIPCIÓN DEL SISTEMA EXISTENTE ........................................................................ 8

3.1 AGUA POTABLE .......................................................................................................... 8

3.2 ALCANTARILLADO .................................................................................................... 12

4 CONSIDERACIONES DE DISEÑO DEL SISTEMA PROPUESTO .................................... 16

4.1 LOTIZACION Y AREAS.............................................................................................. 16

4.3 DEMANDA DE AGUA POTABLE ............................................................................... 18

4.4 DEMANDA DE ALCANTARILLADO ........................................................................... 18

4.5 LINEA DE ADUCCION Y REDES DE DISTRIBUCION .............................................. 19

4.6 SISTEMAS REDES DE ALCANTARILLADO ............................................................. 22

5 DESCRIPCION TECNICA DEL PROYECTO...................................................................... 26

5.1 DESCRIPCION DEL SISTEMA DE AGUA POTABLE................................................ 26

5.2 DESCRIPCION DEL SISTEMA DE ALCANTARILLADO ........................................... 32

6 CUADRO RESUMEN DE METAS ...................................................................................... 33

7 CUADRO RESUMEN DE PRESUPUESTO ........................................................................ 34

8 MODALIDAD DE EJECUCION DE OBRA .......................................................................... 34

9 SISTEMA DE CONTRATACION ......................................................................................... 34

10 PLAZO DE EJECUCION DE LA OBRA .......................................................................... 34

11.1 SISTEMA DE AGUA POTABLE ................................................................................. 34

11.2 SISTEMA DE ALCANTARILLADO ............................................................................. 35

MEMORIA DESCRIPTIVA DE AGUA POTABLE Y ALCANTARILLADO Página 2 de 35

Imagen N° 1: Ubicación del área de estudio ................................................................................6

Imagen N° 2: Ubicación distrital del proyecto ...............................................................................6

Imagen N° 3: Ubicación de las etapas de la ciudad industrial Huachipa Este ..............................9

Imagen N° 4: Colector Principal del tipo domestico de la primera etapa ....................................13

Imagen N° 5: Colector Principal del Tipo Industrial de la primera etapa ....................................14

Imagen N° 6: Esquema de la descripción técnica del sistema de agua potable ........................27

Imagen N° 7: Ubicación Cámara de derivación con válvula sostenedora de presión.................27

Imagen N° 8: línea de aducción para el abastecimiento de la segunda etapa ...........................29

Imagen N° 9: Ubicación de Pase Aéreo Proyectado ..................................................................29

Fotografía N° 1: Reservorio existente de 2000m3......................................................................10

Fotografía N° 2: Equipamiento hidráulico del reservorio existente .............................................10

Fotografía N° 3: Pase aéreo existente .......................................................................................11

Fotografía N° 4: Tubería Impulsión Existente de HD de 200mm ................................................11

Fotografía N° 5: Buzones de la primera etapa ...........................................................................12

Fotografía N° 6: PTAR ...............................................................................................................15

Fotografía N° 7: Reactor de lodos activados con sistema de aireación .....................................15

Fotografía N° 8: Lecho de secados ............................................................................................15

Fotografía N° 9: Sistema de cloración ........................................................................................16

Tabla N° 1: Cantidad De Lotes Y Áreas De La Ciudad Industrial ...............................................17

Tabla N° 2: Cuadro de Demanda de Agua Potable ....................................................................18

Tabla N° 3: Cuadro de Demanda de Alcantarillado ....................................................................19

MEMORIA DESCRIPTIVA DE AGUA POTABLE Y ALCANTARILLADO Página 3 de 35

Tabla N° 4: Coeficientes de Fricción “C” en la fórmula de Hazen y Williams .............................20

Tabla N° 5: Metrado de Tuberías de la línea de aducción. ........................................................28

Tabla N° 6: Cantidad de Cámaras reductoras de presión dentro de la segunda etapa..............30

Tabla N° 7: Descripción de las zonas de presión de la segunda etapa......................................30

Tabla N° 8: Cantidad de Tuberías de las redes de distribución de agua potable. ......................31

Tabla N° 9: Metrado de tuberías de alcantarillado del tipo domestico........................................32

Tabla N° 10: Metrado de buzones de alcantarillado del tipo domestico .....................................32

MEMORIA DESCRIPTIVA DE AGUA POTABLE Y ALCANTARILLADO Página 4 de 35

La empresa BRYSON HILLS PERU S.A. en la actualidad viene desarrollando y ejecutando el

Actualmente, ya se tiene construido la infraestructura de saneamiento de la etapa 1.

2.2 CARACTERISTICAS GENERALES

2.2.1 UBICACION GEOGRAFICA

El Proyecto se desarrollará en la Provincia de Huarochirí, Departamento de Lima, Distrito de San

 Por el Norte: Distrito de Carabayllo y Santa Rosa de Quives
