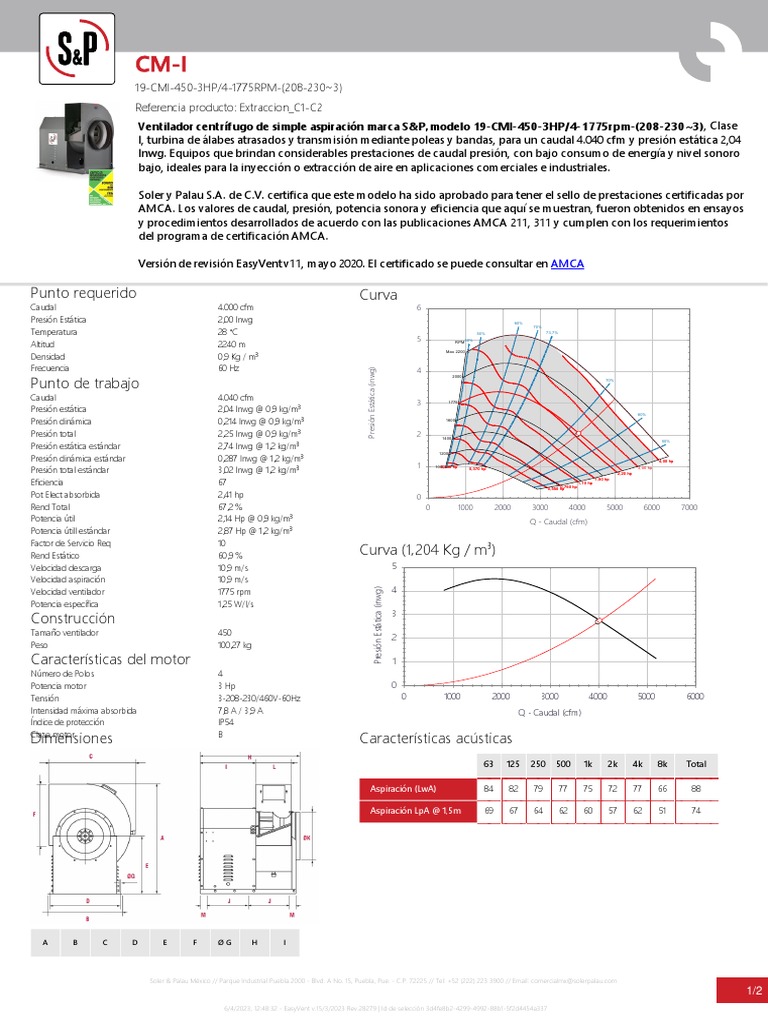

CM-I

19-CMI-450-3HP/4-1775RPM-(208-230~3)
Referencia producto: Extraccion_C1-C2
Ventilador centrífugo de simple aspiración marca S&P, modelo 19-CMI-450-3HP/4-1775rpm-(208-230~3), Clase
I, turbina de álabes atrasados y transmisión mediante poleas y bandas, para un caudal 4.040 cfm y presión estática 2,04
Inwg. Equipos que brindan considerables prestaciones de caudal presión, con bajo consumo de energía y nivel sonoro
bajo, ideales para la inyección o extracción de aire en aplicaciones comerciales e industriales.

Soler y Palau S.A. de C.V. certifica que este modelo ha sido aprobado para tener el sello de prestaciones certificadas por
AMCA. Los valores de caudal, presión, potencia sonora y eficiencia que aquí se muestran, fueron obtenidos en ensayos
y procedimientos desarrollados de acuerdo con las publicaciones AMCA 211, 311 y cumplen con los requerimientos
del programa de certificación AMCA.

Versión de revisión EasyVent v11, mayo 2020. El certificado se puede consultar en AMCA

Punto requerido Curva

Caudal 4.000 cfm 6
Presión Estática 2,00 Inwg 60%
70%
Temperatura 28 °C 50% 73,7%

5
Altitud 2240 m RPM 40%

Max 2200
Densidad 0,9 Kg / m³
Frecuencia 60 Hz 4
Presión Estática (inwg)

Punto de trabajo
2000
70%

Caudal 4.040 cfm

3 1775

Presión estática 2,04 Inwg @ 0,9 kg/m³ 60%

Presión dinámica 0,214 Inwg @ 0,9 kg/m³ 1600

Presión total 2,25 Inwg @ 0,9 kg/m³ 2 1400

50%
Presión estática estándar 2,74 Inwg @ 1,2 kg/m³
1200
Presión dinámica estándar 0,287 Inwg @ 1,2 kg/m³ 4,00 hp
1
Presión total estándar 3,02 Inwg @ 1,2 kg/m³
1000
0,250 hp 0,370 hp 3,00 hp
2,20 hp

Eficiencia 67
1,50 hp
1,10 hp
0,750 hp
0,550 hp
Pot Elect absorbida 2,41 hp 0
Rend Total 67,2 % 0 1000 2000 3000 4000 5000 6000 7000
Potencia útil 2,14 Hp @ 0,9 kg/m³ Q - Caudal (cfm)
Potencia útill estándar 2,87 Hp @ 1,2 kg/m³
Factor de Servicio Req 10
Rend Estático 60,9 % Curva (1,204 Kg / m³)
Velocidad descarga 10,9 m/s 5
Velocidad aspiración 10,9 m/s
Velocidad ventilador 1775 rpm 4
Presión Estática (inwg)

Potencia específica 1,25 W/l/s

3
Construcción
Tamaño ventilador 450
2
Peso 100,27 kg

Características del motor 1

Número de Polos 4
Potencia motor 3 Hp 0
Tensión 3-208-230/460V-60Hz 0 1000 2000 3000 4000 5000 6000
Intensidad máxima absorbida 7,8 A / 3,9 A Q - Caudal (cfm)
Índice de protección IP54

Dimensiones
Clase motor B
Características acústicas
63 125 250 500 1k 2k 4k 8k Total

Aspiración (LwA) 84 82 79 77 75 72 77 66 88

Aspiración LpA @ 1,5m 69 67 64 62 60 57 62 51 74

A B C D E F ØG H I

Soler & Palau México // Parque Industrial Puebla 2000 - Blvd. A No. 15, Puebla, Pue. - C.P. 72225 // Tel: +52 (222) 223 3900 // Email: comercialmx@solerpalau.com
1/2
6/4/2023, 12:48:32 - EasyVent v.15/3/2023 Rev.28279 | Id de selección 3d4fe8b2-4299-4992-88b1-5f2d4454a337
 CM-I
19-CMI-450-3HP/4-1775RPM-(208-230~3)
Referencia producto: Extraccion_C1-C2

1043 661 756 611 550 568 12.7 937 545

J ØK L M

400 450 307 47
