· Matemática Aplicada ·

EEID-322
Automatismo Industrial

Electricista Industrial
Semestre III

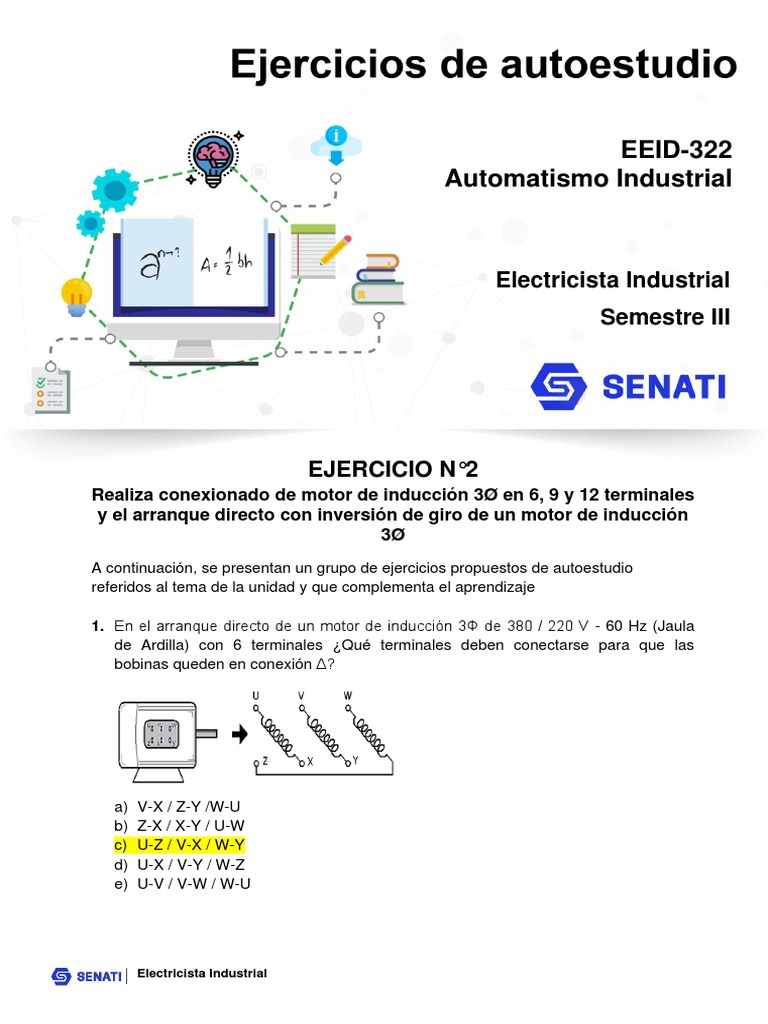

EJERCICIO N°2
Realiza conexionado de motor de inducción 3Ø en 6, 9 y 12 terminales
y el arranque directo con inversión de giro de un motor de inducción
3Ø
A continuación, se presentan un grupo de ejercicios propuestos de autoestudio
referidos al tema de la unidad y que complementa el aprendizaje

1. En el arranque directo de un motor de inducción 3Φ de 380 / 220 V - 60 Hz (Jaula


de Ardilla) con 6 terminales ¿Qué terminales deben conectarse para que las
bobinas queden en conexión Δ?

a) V-X / Z-Y /W-U


b) Z-X / X-Y / U-W
c) U-Z / V-X / W-Y
d) U-X / V-Y / W-Z
e) U-V / V-W / W-U

Electricista Industrial
Automatismo Industrial

2. ¿Qué representa el siguiente esquema de mando:

a) Arranque directo con enclavamiento.


b) Arranque secuencia forzada.
c) Arranque secuencia forzada automática.
d) Arranque directo con inversión de giro.
e) Arranque simple automático.
3. ¿Cuál es la velocidad de rotación del campo magnético por minuto de un motor
asíncrono de 4 polos a 60 Hz?

a) 3600 rpm.
b) 1800 rpm.
c) 900 rpm.
d) 3600 rpm.
e) 3900 rpm.

Electricista Industrial
2
Automatismo Industrial

4. ¿Cuántos kW Aproximados? tiene un motor de 20 Hp?


a) 14,920 kW.
b) 149 kW.
c) 14,520 kW.
d) 268 kW.
e) 26,82 kW.
5. En el circuito de mando es necesario insertar en serie un contacto cerrado de uno
de los contactores, en la rama que alimenta la bobina del contrario y viceversa. Esta
configuración, permite realizar un……………………., que evita que un contactor
pueda activarse si el otro sigue funcionando.

a) Retro alimentación.
b) Auto alimentación.
c) Enclavamiento eléctrico.
d) Enclavamiento mecánico.
e) Condición de realimentación.
6. En el circuito de fuerza el símbolo F1 determina que es un equipo:

a) Contactor.
b) Motor trifásico.
c) Disyuntor motor.
d) Relé térmico.
e) Guarda-motor.

Electricista Industrial
3
