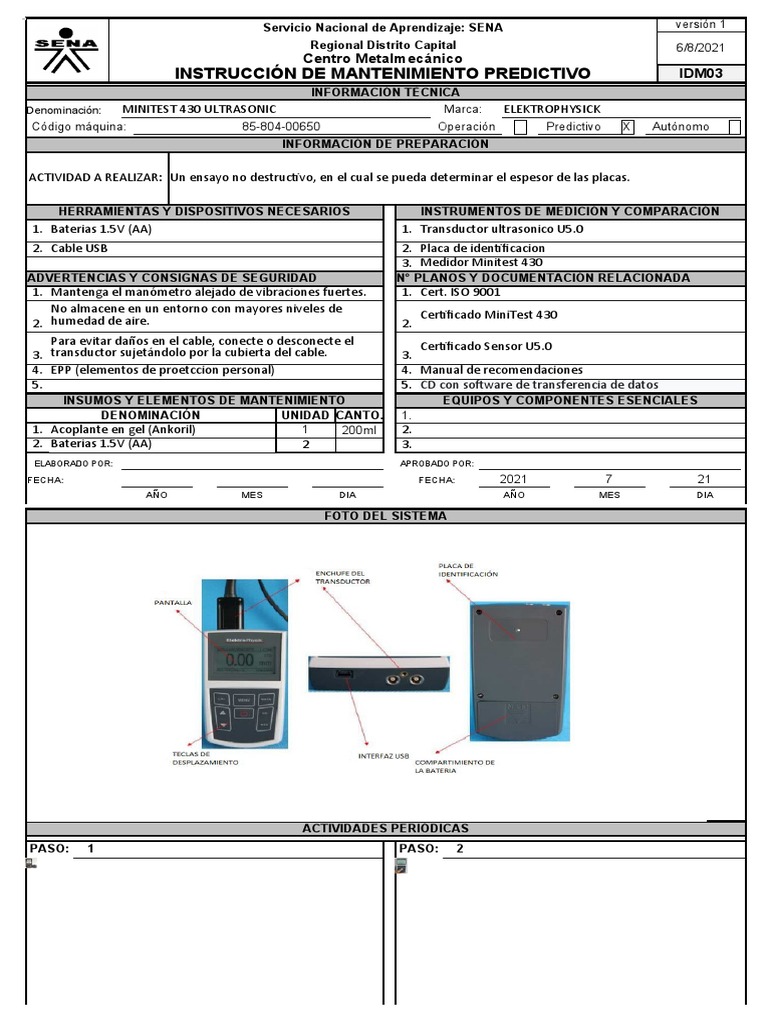

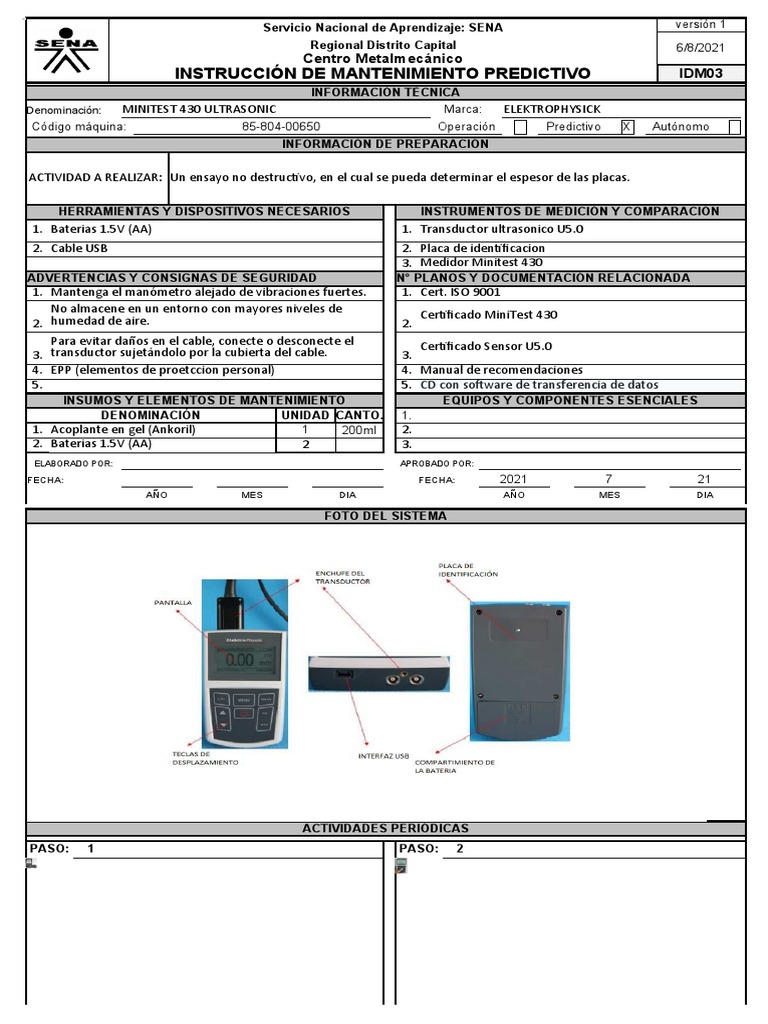

Servicio Nacional de Aprendizaje: SENA versión 1

Regional Distrito Capital 6/8/2021

Centro Metalmecánico
INSTRUCCIÓN DE MANTENIMIENTO PREDICTIVO IDM03
INFORMACIÓN TÉCNICA
Denominación: MINITEST 430 ULTRASONIC Marca: ELEKTROPHYSICK
Código máquina: 85-804-00650 Operación Predictivo X Autónomo
INFORMACIÓN DE PREPARACIÓN

ACTIVIDAD A REALIZAR: Un ensayo no destructivo, en el cual se pueda determinar el espesor de las placas.

HERRAMIENTAS Y DISPOSITIVOS NECESARIOS INSTRUMENTOS DE MEDICIÓN Y COMPARACIÓN

1. Baterias 1.5V (AA) 1. Transductor ultrasonico U5.0
2. Cable USB 2. Placa de identificacion
3. Medidor Minitest 430
ADVERTENCIAS Y CONSIGNAS DE SEGURIDAD N° PLANOS Y DOCUMENTACIÓN RELACIONADA
1. Mantenga el manómetro alejado de vibraciones fuertes. 1. Cert. ISO 9001
No almacene en un entorno con mayores niveles de
Certificado MiniTest 430
2. humedad de aire. 2.
Para evitar daños en el cable, conecte o desconecte el Certificado Sensor U5.0
3. transductor sujetándolo por la cubierta del cable. 3.
4. EPP (elementos de proetccion personal) 4. Manual de recomendaciones
5. 5. CD con software de transferencia de datos
INSUMOS Y ELEMENTOS DE MANTENIMIENTO EQUIPOS Y COMPONENTES ESENCIALES
DENOMINACIÓN UNIDAD CANTO. 1.
1. Acoplante en gel (Ankoril) 1 200ml 2.
2. Baterias 1.5V (AA) 2 3.
ELABORADO POR: APROBADO POR:

FECHA: FECHA: 2021 7 21

AÑO MES DIA AÑO MES DIA

FOTO DEL SISTEMA

ACTIVIDADES PERIÓDICAS
PASO: 1 PASO: 2
Deberá colocar las pilas en la parte posterior del Presione el botón de encendido y verifique el
equipo, las pilas deben ser de 1.5V/AA funcionamiento del equipo
PASO: 3 PASO: 4

Conecte el sensor transductor, en la ranura que tiene Luego, proceda a calibrar el equipo, presione la tecla
en la parte superior el dispositivo CAL
PASO: 5 PASO: 6

Seleccione el patron de calibracion, y tome en el menu

el material acero (STEEL)
Seleccione en la pantalla, calibración, con las teclas de
PASO: 7 PASO: 8

Seleccionar la unidad de medida Aplique el acoplante en gel

ACTIVIDADES PERIÓDICAS
PASO: 9 PASO: 10
 si la medida de acuerdo al material difiere, proceda a presionar la tecla
Verifique la toma de la medida sobre el patron, para la menu, y ajustela de forma manual en la opcion VELOCITY+OK, alli
calibracion del equipo seleccione la opcion VEL. CUSTOM+OK. Con las teclas de desplazamiento
ajuste la velocidad hasta que la medida en el display corresponda al patron

PASO: 11 PASO: 12

Establecer puntos de medición en la pieza a Presione la tecla menú y seleccione la opción

inspeccionar VELOCITY+OK
PASO: 13 PASO: 14

Seleccione el material a inspeecionar de acuerdo a la

Aplicar gel acoplante a la pieza a inspeccionar
tabla de ultrasonidos adjuntada a este formato
PASO: 15 PASO: 16

Para guardar las medidas tomadas de la pieza

inspeccionada, se selecciona: MENU + DATA BASE +
Proceda a realizar la medición del espesor de la pieza
SELETE BATCH. Seleccionar cualquier de las 10 carpetas
qué queramos guardar las medidas
