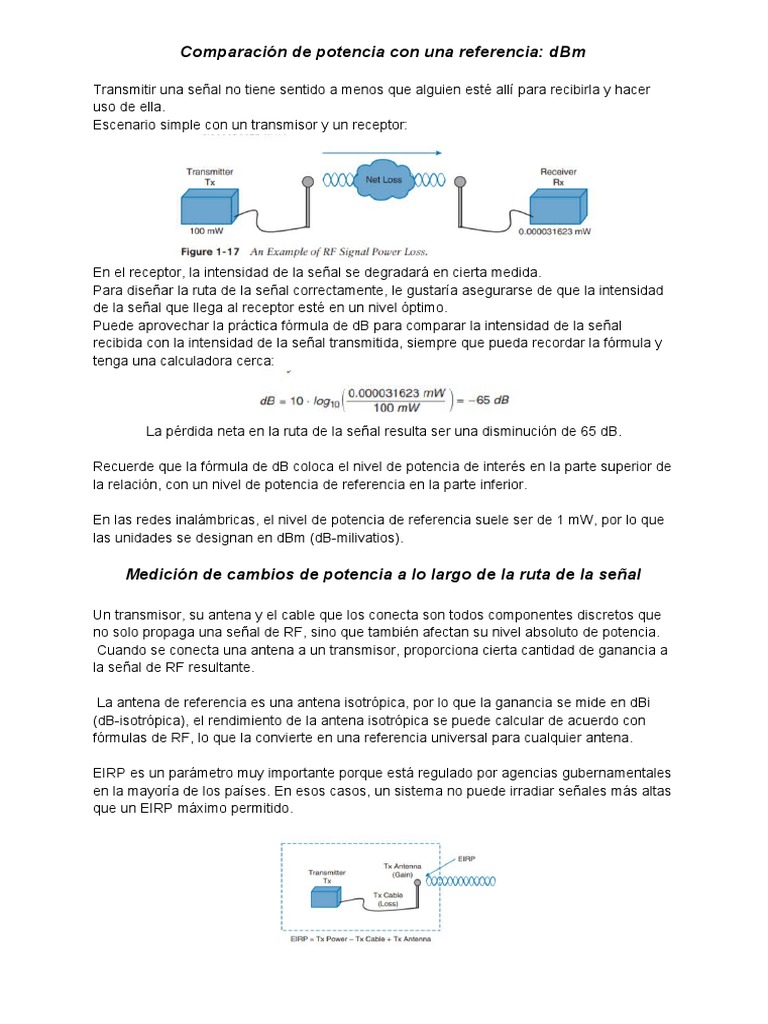

Comparación de potencia con una referencia: dBm

Transmitir una señal no tiene sentido a menos que alguien esté allí para recibirla y hacer
uso de ella.
Escenario simple con un transmisor y un receptor:

En el receptor, la intensidad de la señal se degradará en cierta medida.

Para diseñar la ruta de la señal correctamente, le gustaría asegurarse de que la intensidad
de la señal que llega al receptor esté en un nivel óptimo.
Puede aprovechar la práctica fórmula de dB para comparar la intensidad de la señal
recibida con la intensidad de la señal transmitida, siempre que pueda recordar la fórmula y
tenga una calculadora cerca:

La pérdida neta en la ruta de la señal resulta ser una disminución de 65 dB.

Recuerde que la fórmula de dB coloca el nivel de potencia de interés en la parte superior de

la relación, con un nivel de potencia de referencia en la parte inferior.

En las redes inalámbricas, el nivel de potencia de referencia suele ser de 1 mW, por lo que
las unidades se designan en dBm (dB-milivatios).

Medición de cambios de potencia a lo largo de la ruta de la señal

Un transmisor, su antena y el cable que los conecta son todos componentes discretos que
no solo propaga una señal de RF, sino que también afectan su nivel absoluto de potencia.
Cuando se conecta una antena a un transmisor, proporciona cierta cantidad de ganancia a
la señal de RF resultante.

La antena de referencia es una antena isotrópica, por lo que la ganancia se mide en dBi
(dB-isotrópica), el rendimiento de la antena isotrópica se puede calcular de acuerdo con
fórmulas de RF, lo que la convierte en una referencia universal para cualquier antena.

EIRP es un parámetro muy importante porque está regulado por agencias gubernamentales
en la mayoría de los países. En esos casos, un sistema no puede irradiar señales más altas
que un EIRP máximo permitido.
Para encontrar la EIRP de un sistema, simplemente agregue el nivel de potencia del
transmisor a la ganancia de la antena y reste la pérdida del cable

Las consideraciones sobre el nivel de potencia no tienen por qué limitarse al EIRP.
Los valores de dB de ganancias y pérdidas se pueden combinar en cualquier número de
etapas a lo largo de la ruta de una señal.

En el extremo receptor, una antena proporciona ganancia para aumentar el nivel de

potencia de la señal recibida.

La señal comienza a 20 dBm en el transmisor, tiene un valor EIRP de 22 dBm en la antena

transmisora (20 dBm - 2 dB + 4 dBi) y llega al receptor con un nivel de –45 dBm.

Cálculo de la intensidad de la señal recibida.

Comprensión de los niveles de potencia en el receptor

Los receptores miden la potencia de una señal en dBm según la escala del indicador de
intensidad de la señal recibida (RSSI).

Cuando trabaja con dispositivos LAN inalámbricos, los niveles de EIRP que salen de la
antena del transmisor normalmente oscilan entre 100 mW y 1 mW.

Los valores RSSI representan valores dBm, pero los resultados no están estandarizados en
todos los fabricantes de receptores.

Siempre que se reciba una señal con un nivel de potencia mayor que el nivel de
sensibilidad, es probable que los datos de la señal se puedan entender correctamente.

Es fácil ignorar el ruido siempre que el ruido de fondo esté muy por debajo de lo que está
tratando de escuchar.
Recibir una señal de RF no es diferente; su intensidad de señal debe ser mayor que el piso
de ruido en una cantidad decente para que pueda recibirse y entenderse correctamente. La
diferencia entre la señal y el ruido se denomina relación señal / ruido (SNR), medida en dB.
Se prefiere un valor de SNR más alto.

La señal está tan cerca del ruido que probablemente no se pueda utilizar.

RSSI de una señal en comparación con el piso de ruido que se recibe.

Transporte de datos a través de una señal de RF

Las señales de RF han sido presentadas como simples oscilaciones en la forma
de una onda sinusoidal. La frecuencia, amplitud y fase han sido todas constantes.
La frecuencia predecible es importante porque un receptor necesita sintonizar una
frecuencia conocida para encontrar la señal.

Esta señal de RF básica se denomina señal portadora porque se utiliza para transportar
información de otros medios.
La señal portadora también transporta señales de audio en el caso de canales AM y FM,
para canales de TV transportan audio y video.
Para agregar datos a la señal de RF, se debe conservar la frecuencia de la señal portadora
original. Debe haber un esquema para modificar las características de la señal portadora,
este esquema debe ser utilizado por el transmisor y el receptor.
En la siguiente figura tenemos una señal portadora con frecuencia constante.
El gráfico de Bad Idea 1 muestra la señal del Rf resultante, un receptor puede notar cuando
la señal está presente y tiene una amplitud e interpretar correctamente 1 bits pero en este
caso o tenemos una señal para recibir durante 0 bits.
La idea correcta es alterar la señal portadora de una manera que indique la información que se
debe transportar, esto se conoce como modulación.

Los esquemas de modulación de RF generalmente tienen los siguientes objetivos:

● Transportar datos a una velocidad predefinida
● Ser razonablemente inmune a interferencias y ruidos.
● Sea práctico para transmitir y recibir

Debido a las propiedades físicas de una señal de RF, un esquema de modulación puede
alterar sólo los siguientes atributos:
● Frecuencia, pero solo variando ligeramente por encima o por debajo de la frecuencia
portadora
● Fase
● Amplitud
Las técnicas de modulación requieren cierta cantidad de ancho de banda centrado en la
portadora frecuencia. El ancho de banda adicional se debe a la velocidad de los datos
transportados y a la sobrecarga de codificación.
Si los datos tienen una tasa de bits relativamente baja, como una señal de audio transmitida
por AM o radio FM, la modulación puede ser sencilla y requiere poco ancho de banda
adicional.
En la capa física, LAN inalámbricas
se puede dividir en las siguientes tres categorías de espectro ensanchado, que se analizan
en las secciones siguientes:
● Espectro ensanchado por salto de frecuencia (FHSS)
● Espectro ensanchado de secuencia directa (DSSS)
● Multiplexación por división de frecuencia ortogonal (OFDM)

FHSS
La tecnología de LAN inalámbrica temprana adoptó un enfoque novedoso como evitar la
interferencia de RF y necesitar una modulación compleja.
La banda inalámbrica se dividió en 79 canales o menos, con cada canal de 1 MHz de ancho
de banda, para evitar interferencia.
La siguiente figura muestra el funcionamiento de FHSS donde la secuencia comienza en el
canal 2 y luego se mueve a los canales 25, 64, 10, 45, y así sucesivamente.

Cualquier ventaja que obtuvo FHSS al evitar la interferencia se perdió debido a las
siguientes limitaciones:
● Ancho de banda de canal estrecho de 1 MHz, lo que limita la velocidad de datos a 1
o 2 Mbps.
● Varios transmisores en un área podrían eventualmente colisionar e interferir con
otros en los mismos canales.
DSSS
El espectro ensanchado de secuencia directa utiliza una pequeña cantidad de canales
anchos y fijos que pueden admitir esquemas de modulación complejos y velocidades de
datos algo escalables.

DSSS transmite datos en una secuencia en serie, donde cada bit de datos se prepara para
la transmisión uno a la vez.
Las señales de RF a menudo se ven afectadas por factores externos como ruido o
interferencias que pueden distorsionar los datos en el receptor.
Por esa razón, un transmisor inalámbrico realiza varias funciones para hacer el flujo de
datos sea menos susceptible de degradarse a lo largo de la ruta de transmisión:
● Codificador: los datos que esperan ser enviados se codifican primero de una
manera predeterminada para que se conviertan en una cadena aleatoria de 0 y 1
bits en lugar de secuencias largas de 0 o 1 bits.

● Decodificador: cada bit de datos se convierte en varios bits de información que

contienen patrones cuidadosamente elaborados que se pueden utilizar para proteger
contra errores debido al ruido o interferencia.

● Intercalador: el flujo de datos codificados de símbolos se distribuye en bloques

separados de modo que las ráfagas de interferencia podrían afectar a un bloque,
pero no a muchos.
● Modulador: los bits contenidos en cada símbolo se utilizan para modificar o modular
la fase de la señal portadora.

La siguiente figura muestra el proceso de preparación de datos.

DSSS ha evolucionado con el tiempo para aumentar la velocidad de datos que se modula
en la señal de RF. Esta sección describe cada método DSSS y velocidad de datos, en
progresión.

Velocidad de datos de 1 Mbps

Para minimizar el efecto de una SNR baja y la pérdida de datos en casos de interferencia de
banda estrecha, cada bit de datos se codifica como una secuencia de 11 bits denominada
código Barker 11. El objetivo es agregar suficiente información adicional a cada bit de datos
para que su integridad se mantenga cuando se envíe en un entorno ruidoso.

Deletrear palabras, letra por letra puede ayudar, pero incluso una sola letra puede volverse
confusa y ambigua. Por ejemplo, las letras B, C, D, E, G, P, T, V y Z pueden sonar similares
cuando hay ruido. Se han desarrollado alfabetos fonéticos para eliminar la ambigüedad. En
lugar de decir la letra B, se pronuncia la palabra Bravo; C se convierte en Charlie, D se
convierte en Delta, y así sucesivamente.
Solo hay dos valores posibles para las fichas de Barker:
● Uno correspondiente a un 0 bit de datos (10110111000) y
● uno para 1 bit de datos (01001000111).

El receptor también debe esperar los chips Barker y convertirlos de nuevo en bits únicos de
datos.

Cada bit de un chip de Barker se puede transmitir mediante el esquema de modulación de

modulación por desplazamiento de fase binaria diferencial (DBPSK)

La fase de la señal portadora se desplaza o rota de acuerdo con el bit de datos que se
transmite, como sigue:
Modulador
0: La fase no se cambia.
1: La fase se "gira" o se desplaza 180 grados, de modo que la señal se apaga
repentinamente invertido.

DBPSK puede modular 1 bit de datos a la vez en la señal de RF.

Tasa de datos de 2 Mbps

Es posible acoplar la estrategia de 1 Mbps con un esquema de modulación diferente para
duplicar la velocidad de datos. Como antes, cada bit de datos se codifica en un código
Barker de 11 bits con una tasa de fragmentación de 11 MHz.
Esta vez, los chips se toman de dos en dos y se modulan en la señal portadora mediante el
uso de modulación por desplazamiento de fase en cuadratura diferencial (DQPSK).

Los patrones de bits producen los siguientes cambios de fase:

● 00: la fase no se cambia.
● 01: Gire la fase 90 grados.
● 11: Gire la fase 180 grados.
● 10: Gire la fase 270 grados.
Debido a que DQPSK puede modular bits de datos en pares, puede transmitir dos veces la
velocidad de datos de DBPSK, o 2 Mbps.

Ejemplos de modulación DBPSK y DQPSK. Cada combinación de bits de datos de entrada

se muestra junto con la rotación de fase de la señal portadora que se produce. Las
rotaciones de fase pueden ocurrir en varios puntos a lo largo de un ciclo; por simplicidad,
solo se muestran las rotaciones al comienzo del ciclo (0 grados).

Velocidad de datos de 5.5 Mbps

Para ganar más eficiencia, la codificación de código complementaria (CCK) puede
reemplazar el código de Barker. CCK puede tomar 4 bits de datos a la vez y generar
información redundante para crear un símbolo único de 6 chips.
Se agregan dos bits más para indicar la orientación de fase modulada para el símbolo, lo
que da como resultado un total de 8 chips.

Velocidad de datos de 11 Mbps

La velocidad de datos CCK de 5,5 Mbps se puede duplicar haciendo un ajuste en el
codificador. En lugar de tomar 4 bits de datos a la vez para hacer cada símbolo del
codificador, los datos se pueden tomar 8 bits a la vez para crear un símbolo único de 8
chips. La tasa de símbolos CCK sigue siendo de 1,375 MHz, por lo que 8 bits de datos por
símbolo dan como resultado una tasa de datos de 11 Mbps.

OFDM

DSSS distribuye los chips de un solo flujo de datos en un canal ancho de 22 MHz. Está
inherentemente limitado a una velocidad de datos de 11 Mbps debido a la constante
velocidad de corte de 11 MHz que alimenta la modulación de RF

En contraste, la multiplexación por división de frecuencia ortogonal (OFDM) envía bits de

datos en paralelo a través de múltiples frecuencias, todas contenidas en un solo canal de 20
MHz. Cada canal se divide en 64 subportadoras (también llamadas subcanales o tonos) que
están espaciados a 312,5 kHz.

Las subportadoras se dividen en los siguientes tipos:

● Guardia: se utilizan 12 subportadoras para ayudar a diferenciar un canal de otro.
● Piloto: 4 subportadoras están igualmente espaciadas para ayudar a que los
receptores se bloquean en el canal.
● Datos: 48 subportadoras están dedicadas a transportar datos.

A veces puede ver que OFDM tiene 52 subportadoras (48 para datos y 4 para piloto). Esto
se debe a que las 12 frecuencias de guarda no se transmiten realmente, sino que
permanecen en silencio como espaciamiento de canales.
OFDM tiene las funciones habituales de codificación, codificación, entrelazado y
modulación, pero gana su escalabilidad al aprovechar tantas subportadoras de datos en
paralelo con velocidades de datos a través de cada subportadora son relativamente bajas,
la suma de todas las subportadoras da como resultado una alta velocidad de datos
agregados.

OFDM ofrece muchas velocidades de datos diferentes a través de varios esquemas de

modulación diferentes. Debido a que OFDM se ocupa de mover datos en paralelo a
velocidades más altas, la cantidad de información que se repite para la resiliencia puede
variar.
Los codificadores utilizados con OFDM se nombran de acuerdo con la fracción de símbolos
que son nuevos o únicos y no se repiten.

Por ejemplo:
BPSK 1/2 indica que la mitad de los bits son nuevos y la otra mitad se repite.

BPSK 3/4 usa un codificador que presenta tres cuartos de datos nuevos y repite solo un
cuarto. Como regla general, una fracción mayor significa una mayor velocidad de datos,
pero una menor tolerancia a los errores.

En el extremo inferior del rango, BPSK se puede utilizar junto con dos relaciones de
codificador diferentes.

OFDM usa 48 subcanales o tonos, con una tasa de tono reducida de 250 Kbps.
OFDM con BPSK 1/2 da como resultado una velocidad de datos de 6 Mbps, mientras que
BPSK 3/4 da 9 Mbps. QPSK 1/2 y 3/4 se pueden utilizar para aumentar la velocidad de
datos a 12 y 18 Mbps, respectivamente.

QPSK usa 2 bits de datos para modular la señal de RF, lo que resulta en cuatro posibles
cambios de fase.
Para lograr velocidades de datos superiores a 18 Mbps, se deben utilizar más bits para
modular la señal. La modulación de amplitud en cuadratura (QAM) combina el
desplazamiento de fase (cuadratura) QPSK con múltiples niveles de amplitud para obtener
un mayor número de alteraciones únicas en la señal.

Por ejemplo, 16-QAM usa 2 bits para seleccionar la rotación de fase QPSK y 2 bits para
seleccionar el nivel de amplitud, dando 4 bits o 16 cambios de modulación únicos.

DQPSK (2 bits) + amplitud (2 bits) = 16-QAM (4 bits)

16-QAM está disponible en 1/2 y 3/4, proporcionando velocidades de datos de 24 y 36

Mbps, respectivamente. Más allá de eso, 64-QAM 2/3 y 64-QAM 3/4 ofrecen 48 y 54 Mbps,
respectivamente.
