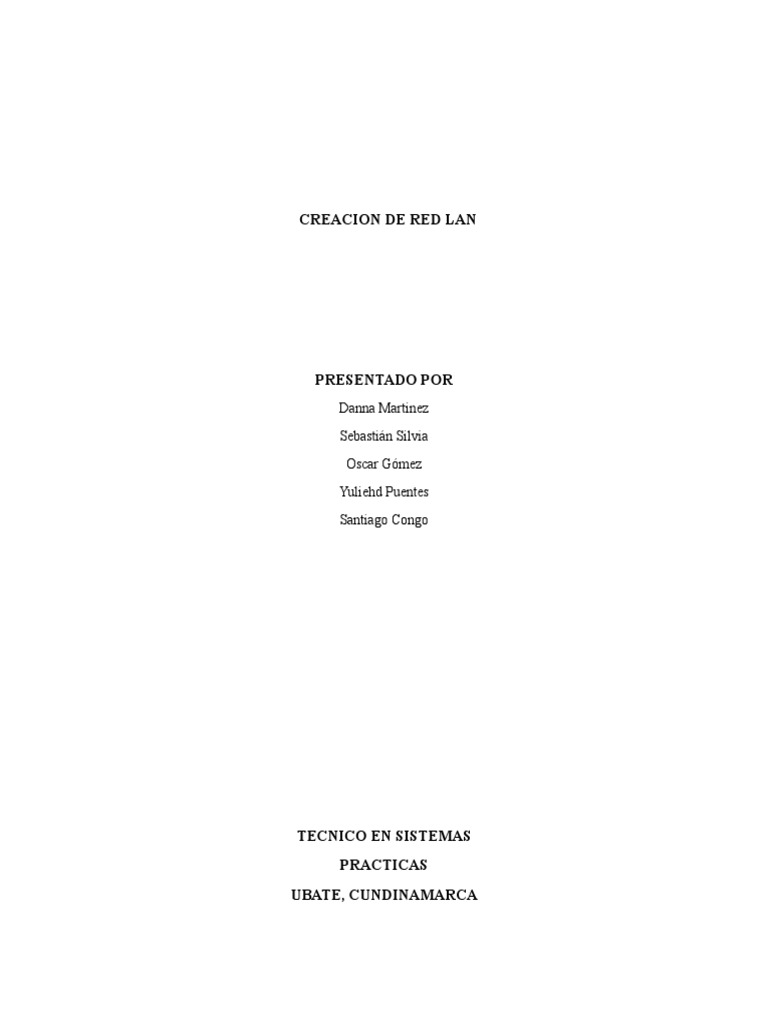

CREACION DE RED LAN

PRESENTADO POR
Danna Martinez
Sebastián Silvia
Oscar Gómez
Yuliehd Puentes
Santiago Congo

TECNICO EN SISTEMAS
PRACTICAS
UBATE, CUNDINAMARCA
 2023

PRACTICA

PRESENTADO POR
Danna Martinez
Sebastián Silvia
Oscar Gómez
Yuliehd Puentes
Santiago Congo

PRESENTADO A
Carlos Jerez

TECNICO EN SISTEMAS
 TABLA DE CONTENIDO
1. INTRODUCCION…………………………………………………………….... 4
2. OBJETIVOS……………………………………………………………………. 5
2.1 objetivo general……………………………………………………….……. 5
2.2 objetivos específicos………………………………………………………... 5
3. HERRAMIENTAS……………………………………………………………... 6
3.1 Hardware…………………………………………………………………… 6
3.2 Software……………………………………………………………………...6
4. PROCESO DE CREACION…………………………………………………… 7-15
4.1 Creación de los cables ethernet……………………………………………. 7-9
4.2 Instalación de dispositivos en el rack……………………………………… 10-11
4.3 Configuración router………………………………………………………. 11-13
4.4 Configuración de ip a los equipos…………………………………………. 13-15
 INTRODUCION
Los aprendices del técnico de sistemas; fuimos citados a realizar una práctica a la sede de Chía en la
que crearemos una red, diseñaremos los cables ethernet directos con conectores RJ-45 usando la
norma T-568B fueron creados cinco cables de un promedio de 20 cm y dos de un metro los cuales
se usaron para las conexiones entre los dispositivos, los cuales fueron ancados en un armario
metálico conocido como rack en este se colocó los dispositivos router y swits. Después de haber
hecho todo lo de hardware comenzamos a configurar desde un pc el router y las ip de los equipos
de cómputo haciendo de la herramienta putyn dónde se configuro el router con los comandos
correspondientes y para la configuración de los equipos de cómputo, debimos entrar al panel de
control o directamente a las configuraciones ethernet con el comando Windows+R ,ingresaremos
en la entrada ethernet correspondiente y haremos la configuraciones ip para finalizar se ara
verificación de que todo haya quedado bien en CMD de los equipos donde ingresaremos los
comandos ipconfig y haremos ping de un pc a otro.
 OBJETIVOS

OBJETIVO GENERAL
Realizar conexión con LAN con equipos físicos, usando un MDF, router, swicht , cables UTP, Cable
encriptado norma T568B, PC DE MESA.

OBJETIVOS ESPECIFICOS
1 Encriptar cables UTP Al RJ45 Norma T568B
2 Hacer ping con equipos y router
3 Configurar router por medio del pc con Putty app
4 conectar router, swithc y pc con cableado UTP
 HERRAMIENTAS USADAS
HARDWARE
 Conectores RJ-45
 Cables ethernet
 Pinza Ponchadora RJ-45
 Ponchadora de impacto
 Pela cable
 Destornilladores
 Corta frio o pinza cortadora
 Tester RJ-45
 Router
 Swits
SOFTWARE
 Herramienta putyn
 PROCESO DE CREACION RED LAN
1. Creación de los cables ethernet
Haciendo uso de pela cable se pelaran las puntas de cable dejando a descubierto los cables
de colores (azul, blanco azul, verde, verde blanco, naranja, naranja blanco, café y café
blanco)

Lo seguido es ordenas los cables haciendo uso de la norma T-568B que es un orden el cual se debe
realizar antes de ingresarlos al conector RJ-45 en el cual nos muestra cómo deben ir los cables y el
orden de colores.

Para esto se debe terne mucho cuidado al ingresar el cable con esta norma se debe tener en cuenta
de que el caucho del cable debe sobre pasar una guía no debe quedar suelto y que las puntas de los
cables queden tocando los pines quedaría de esta manera:
Después de haber rectificado que todo haya queda bien y los cables tocando los pines y el caucho
pasando la guía se procederá a crimpar el conector esto se debe hacen em ambas puntas ya que
estamos haciendo cables directores y para esto deben tener en ambos lados la misma norma ya sea
T-568A o T-568B.

Ya terminado de crimpar las dos puntas del cable lo siguiente que se debe hacer es con el uso de un
teste para RJ se tomaran las puntas y se verificara que este correctamente, en este caso como
creamos un cable directo las luces del tester tendrán un orden en este caso será 1-1, 2-2, 3-3, 4-4, 5-
5, 6-6, 7-7, 8-8
Así finalizamos con la creación de cableado ethernet.lo siguiente es cripiar cable
Que tiene un orden especifico por usar la norma T-568B el cual es azul, blanco azul, verde, blanco
verde, naranja, blanco naranja, café y blanco café. Usando la ponchadora de impacto comenzamos
ingresando los cables que la punta quede en el exterior ya que esa parte será cortada por la
ponchadora, este mismo procedimiento se implementa en las tomas ethernet
 Instalar dispositivos en el rack
Ya teniendo el cableado se instalarán los dispositivos en el rack los cuales serán el router, swits y “”
se conectará el router al swits y este al “” se encenderá el router y se conectara los pc para seguir el
siguiente proceso
 Configuración del router
Para programar el router se deberá conectar el cable ethernet desde el router en la entrada
consola hasta el pc un cable que tenga USB en una punta y en la otra el ethernet ya siendo así se
hará uso del programa putyn en el cual no llevara una pestaña

en esta tendremos que dar la opción serial y fijarse en el puerto COM poner el nombre de este
en nuestro caso fue COM8 daremos la opción open que abrirá cmd el cual daremos enter para
que el router inicie, seguido nos dirá que si queremos ingresar al dialogo de configuración
inicial nosotros diremos que no.
Hay nos tendremos que poner comandos para ponerle nombre a nuestro router el cual fue JUNIOR

--- System Configuration Dialog ---

Continue with configuration dialog? [yes/no]:

Router>enable
Router#configure terminal
Router(config)#hostname JUNIOR
JUNIOR(config)#exit
JUNIOR#wr

Ya configurando el nombre del router proseguimos a dar la dirección IP al interface 0/0 en el cual se
usaran los siguientes comandos

JUNIOR(config)#interface gi0/0
JUNIOR(config-if)#ip address 192.168.0.1 255.255.255.240
JUNIOR(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to
up
JUNIOR(config-if)#
 Configurar ip a los equipos de computo
Para configurar los equipos deben estar conectador vía ethernet
se usará el comando de teclado Windows+R y pondremos ncp.cpl para entrar directamente
a la configuración de red

En ella buscaremos la opción que diga ethernet suele siempre aparecer con un número y se
escoge la network ya que existe una virtual voz pero en esta no funcionara, daremos clip
derecho en el mouse y en la opción propiedades que nos enviara a una nueva ventana
en esta ventana solo daremos la opciones protocolo de internet versión 4(TCP/IPV4) nos
enviara a la ventana donde haremos la configuración

Ya estando en la ventana configuraremos con la ip 192.168.0.2 con la máscara

255.255.255.240 y en la puerta de enlace 192.168.0.1 y al otro pc haremos el mismo
procedimiento solo que sera 192.168.0.3 hecho todo daremos aceptar
Ya que terminamos con la configuracion iremos al cmd de los equipos con los comandos ipconfig
vamos a rectificar que las ip del equipo sea como lo configuramo ya siendo asi haremos ping de un
pc a otro y asi ver si la conecion fue exitoza, y asi fue el proceso de la creacion de una red lan
