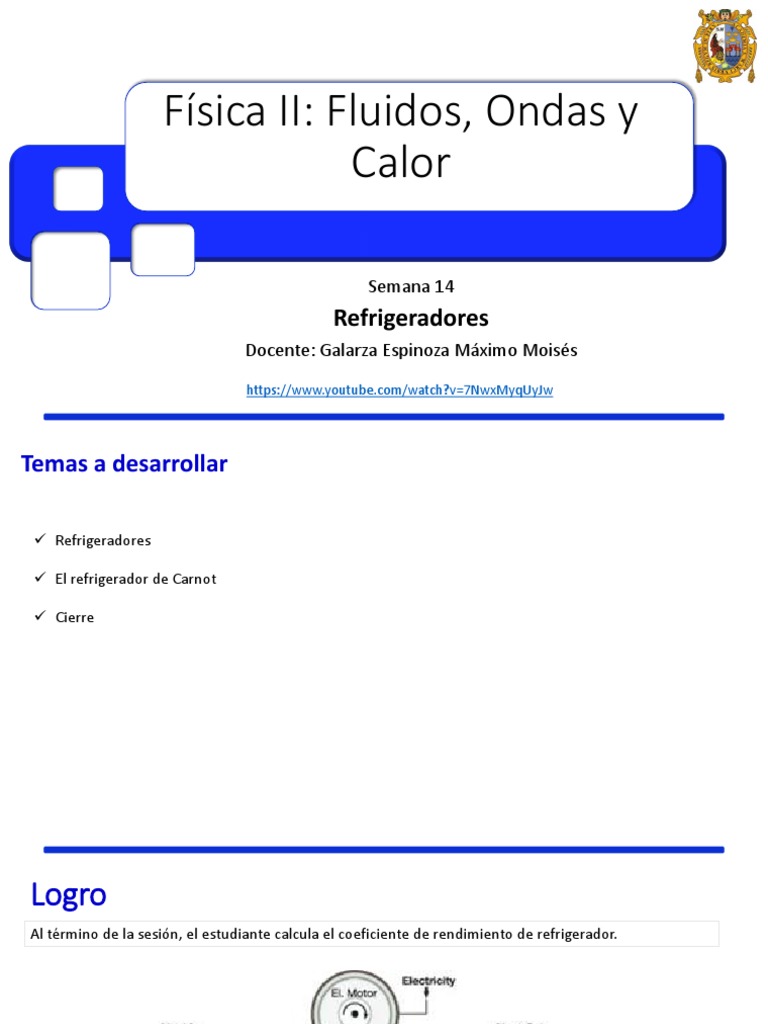

Física II: Fluidos, Ondas y
Calor
Semana 14
Refrigeradores
Docente: Galarza Espinoza Máximo Moisés
https://www.youtube.com/watch?v=7NwxMyqUyJw
Temas a desarrollar
Refrigeradores
El refrigerador de Carnot
Cierre
Logro
Al término de la sesión, el estudiante calcula el coeficiente de rendimiento de refrigerador.
Refrigeradores
Es una máquina térmica que extrae En el proceso cíclico de un refrigerador, el cambio en la
calor de un lugar frío (interior del energía interna es cero:
refrigerador) y cede calor a un lugar 𝚫𝑼 = 𝑸 − 𝑾 = 𝟎
más caliente (generalmente al aire del
sitio donde está el refrigerador) y para 𝑸=𝑾
ello se requiere una entrada neta de 𝑾 = 𝑸𝑪 − 𝑸𝑭
trabajo mecánico.
TC
El coeficiente de rendimiento 𝑲 de un refrigerador
QC representa la cantidad de calor que se extrae del
refrigerador |𝑸𝑭 | con el menor gasto de trabajo
mecánico |𝑾|.
𝑸𝑭 𝑸𝑭
𝑲= =
𝑾 𝑸𝑪 − 𝑸𝑭
QF
TF
A mayor valor de 𝑲 es mejor el refrigerador.
Refrigeradores
• El fluido refrigerante (CFC) en el interior es comprimido adiabáticamente en el compresor.
• Como 𝑻𝐟𝐥𝐮𝐢𝐝𝐨 > 𝑻𝐚𝐢𝐫𝐞 , el refrigerante cede calor |𝑸𝑪 | y se condensa parcialmente en líquido.
• El fluido se expande adiabáticamente dentro el evaporador.
• Al expandirse, 𝑻𝐟𝐥𝐮𝐢𝐝𝐨 < 𝑻𝐞𝐧𝐭𝐨𝐫𝐧𝐨 . El fluido absorbe calor |𝑸𝑭 | de su entorno, enfriándolo y
vaporizándolo parcialmente.
Refrigerador de Carnot
Presenta los siguientes procesos:
Expansión adiabática (ab): 𝑄𝑎𝑏 = 0, 𝑊𝑎𝑏 > 0
p
Expansión isotérmica (bc): 𝑄𝑏𝑐 > 0, 𝑊𝑏𝑐 > 0 a
Compresión adiabática (cd): 𝑄𝑐𝑑 = 0, 𝑊𝑐𝑑 < 0
Compresión isotérmica (da): 𝑄𝑑𝑎 < 0, 𝑊𝑑𝑎 < 0 |𝑄𝐶 |
Para un refrigerador de Carnot, el coeficiente d
𝑊<0
de rendimiento 𝑲 se obtiene: 𝑇𝐶
b 𝑇𝐹
|𝑄𝐹 | c
𝑸𝑭 𝑸𝑭 𝑻𝑭 V
𝑲= = = O
𝑾 𝑸𝑪 − 𝑸𝑭 𝑻𝑪 − 𝑻𝑭
Calorimetría MOTORES REFRIGERADORES
𝑄 = 𝑚𝑐∆𝑇, 𝑄 = 𝑚𝐿𝑓 Proceso cíclico: Proceso cíclico:
Para el agua:
𝑊 = 𝑄𝐶 − 𝑄𝐹 𝑊 = 𝑄𝐶 − 𝑄𝐹
𝜌𝑎 = 1000 kg/m3 ,
Eficiencia: Coeficiente de Rendimiento:
𝐿𝑓 = 3,34 × 105 J/kg
𝑊 𝑄𝐶 − 𝑄𝐹 𝑄𝐹 𝑄𝐹 𝑄𝐹
𝑒= = =1− 𝐾= =
𝑐𝑎 = 4186 J/kg℃ 𝑄𝐶 𝑄𝐶 𝑄𝐶 𝑊 𝑄𝐶 − 𝑄𝐹
Para el hielo: Ciclo de Carnot Refrigerador de Carnot:
𝑄𝐹 𝑇𝐹 𝑇𝐶 − 𝑇𝐹 𝑇𝐹 𝑄𝐹 𝑄𝐹 𝑇𝐹
𝑐ℎ = 2100 J/kg℃ = ,𝑒 = =1− 𝐾= = =
𝑄𝐶 𝑇𝐶 𝑇𝐶 𝑇𝐶 𝑊 𝑄𝐶 − 𝑄𝐹 𝑇𝐶 − 𝑇𝐹
1. Un refrigerador tiene un coeficiente de rendimiento de 2,10. Durante cada ciclo, absorbe 3,40 × 104 J de la fuente fría.
(a) ¿Cuánto trabajo mecánico se requiere en cada ciclo para operar el refrigerador?
(b) Durante cada ciclo, ¿cuánto calor se desecha a la fuente caliente?
Solución (a)
𝑄𝐹 𝑄𝐹
De 𝐾 = → 𝑊 =
𝑊 𝐾
3,40 × 104
𝑊 = = 1,61905 × 104 = 1,62 × 104 J
2,10
𝑊 = −1,62 × 104 J
Solución (b)
𝑊 = 𝑄𝐶 − 𝑄𝐹 → 𝑄𝐶 = 𝑊 + 𝑄𝐹
𝑄𝐶 = 1,61905 × 104 + 3,40 × 104 = 5,01905 × 104
𝑄𝐶 = 5,02 × 104 J
𝑄𝐶 = −5,02 × 104 J
2. Un refrigerador tiene un coeficiente de rendimiento de 5,50. ¿Cuánto trabajo se hace sobre el refrigerante para fabricar
cubitos de hielo a partir de 1,00 L de agua a 10,0 °C?
Solución
kg
𝑚𝑎 = 𝜌𝑉 = 1000 1,00 × 10−3 m3 = 1,00 kg
m3
El trabajo es:
𝑄𝐹 |𝑄𝐹 |
𝑊 =
𝐾
Al agua se le debe extraer (el calor es positivo porque ingresa al refrigerante)
𝑄𝐹 = 𝑄 agua − 𝑄𝑓
10,0 °C→0 °C
Así,
𝑚𝑎 𝑐𝑎 𝑇 − 𝑇0 − 𝑚𝑎 𝐿𝑓
𝑊 =
𝐾
1,00 4186 0 − 10,0 − 1,00 3,34 × 105
𝑊 =
5,50
𝑊 = 6,83382 × 104 = 6,83 × 104 J
→ 𝑊 = −6,83 × 104 J
3. Un refrigerador de Carnot opera entre un depósito térmico a baja temperatura a 0 °C y otro de alta temperatura a 80,0
°C.
(a) Calcule su coeficiente de rendimiento.
(b) Por cada 10,0 kJ absorbidos del depósito de baja temperatura, determine cuánto trabajo se efectúa sobre el sistema y
cuánto calor se cede al depósito de alta temperatura.
Solución (a)
𝑇𝐹
𝐾=
𝑇𝐶 − 𝑇𝐹
0 + 273
𝐾= = 3,41250 = 3,41
80,0 + 273 − 0 + 273
Solución (b)
𝑄𝐹
𝑊 =
𝐾
10,0 × 103
𝑊 = = 2,93040 × 103 = 2,93 × 103 J
3,41250
→ 𝑄𝐶 = 𝑊 + 𝑄𝐹
𝑊 = −2,93 × 103 J
De: → 𝑄𝐶 = 2,93040 × 103 + 10,0 × 103
𝑊 = 𝑄𝐶 − 𝑄𝐹
∴ 𝑄𝐶 = −1,29 × 104 J
4. Un congelador para hacer hielo comercial tiene un coeficiente de rendimiento de 2,40, y debe convertir 1,80 kg de agua
a 25,0 °C en 1,80 kg de hielo a 5,00 °C en una hora.
(a) ¿Cuánto calor es necesario extraer del agua a 25,0 °C para convertirla en hielo a 5,00 °C?
(b) ¿Cuánta energía eléctrica consume el congelador en esa hora?
(c) ¿Cuánto calor se desecha al cuarto donde está el congelador?
Solución (a)
𝑄=𝑄 agua +𝑄𝑓 +𝑄 hielo
25,0 °C→0 °C 0 °C→−5,00 °C
𝑄 = 𝑚𝑎 𝑐𝑎 0 − 𝑇0 − 𝑚𝑎 𝐿𝑓 + 𝑚ℎ 𝑐ℎ (𝑇𝑓 − 0)
𝑄 = 1,80 4186 0 − 25,0 − 1,80 3,34 × 105 + 1,80 2100 −5,00 − 0
𝑄 = −8,08470 × 105
𝑄 = −8,08 × 105 J
Solución (b)
𝑄𝐹
𝑊 =
𝐾
𝑄
𝑊 =
𝐾
8,08470×105 ∴ 𝑊 = −3,37 × 105 J
𝑊 = = 3,36863 × 105 = 3,37 × 105 J
2,40
Solución (c)
𝑊 = 𝑄𝐶 − 𝑄𝐹
→ 𝑄𝐶 = 𝑊 + 𝑄𝐹
→ 𝑄𝐶 = 3,36863 × 105 + 8,08470 × 105
𝑄𝐶 = 1,14533 × 106 J
𝑄𝐶 = −1,15 × 106 J
Gracias
