LABORATORIO DE MECÁNICA DE SUELOS, CONCRETO Y PAVIMENTOS

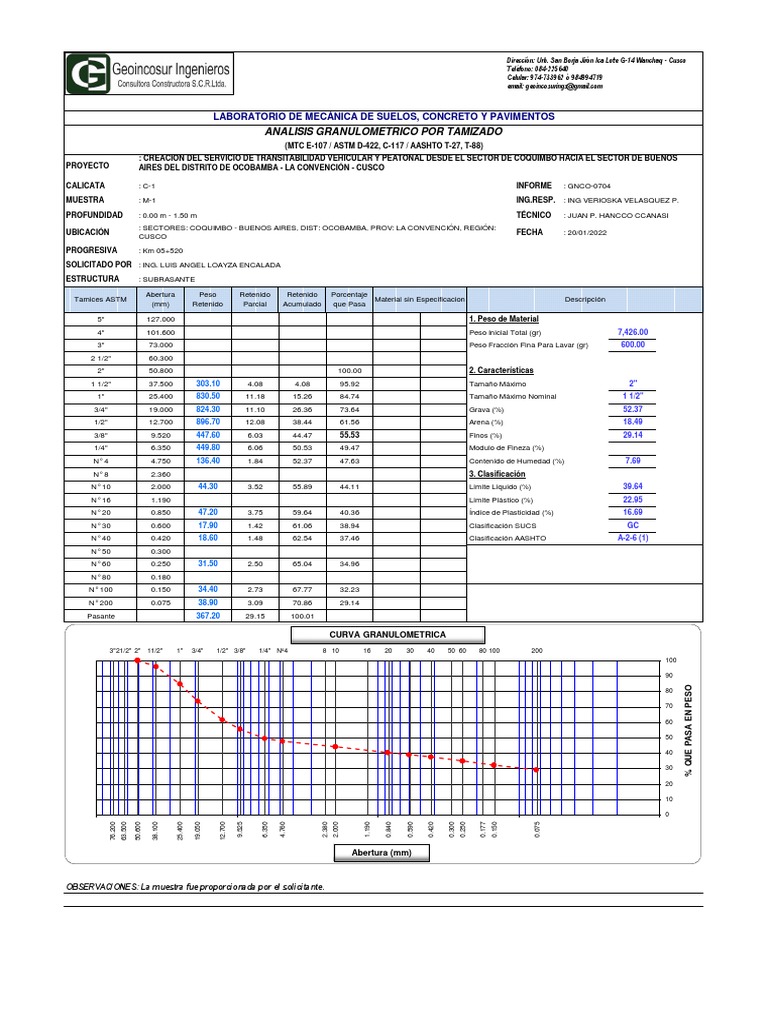

ANALISIS GRANULOMETRICO POR TAMIZADO
(MTC E-107 / ASTM D-422, C-117 / AASHTO T-27, T-88)
: CREACIÓN DEL SERVICIO DE TRANSITABILIDAD VEHICULAR Y PEATONAL DESDE EL SECTOR DE COQUIMBO HACIA EL SECTOR DE BUENOS
PROYECTO AIRES DEL DISTRITO DE OCOBAMBA - LA CONVENCIÓN - CUSCO

CALICATA : C-1 INFORME : GNCO-0704

MUESTRA : M-1 ING.RESP. : ING VERIOSKA VELASQUEZ P.

PROFUNDIDAD : 0.00 m - 1.50 m TÉCNICO : JUAN P. HANCCO CCANASI

: SECTORES: COQUIMBO - BUENOS AIRES, DIST: OCOBAMBA, PROV: LA CONVENCIÓN, REGIÓN:
UBICACIÓN FECHA : 20/01/2022
CUSCO
PROGRESIVA : Km 05+520

SOLICITADO POR : ING. LUIS ANGEL LOAYZA ENCALADA

ESTRUCTURA : SUBRASANTE

Abertura Peso Retenido Retenido Porcentaje

Tamices ASTM Material sin Especificacion Descripción
(mm) Retenido Parcial Acumulado que Pasa

5" 127.000 0.00 0.00 0.00 0 0 1. Peso de Material 0

4" 101.600 0.00 0.00 0.00 0 0 Peso Inicial Total (gr) 7,426.00
3" 73.000 0.00 0.00 0.00 0.00 0 0 Peso Fracción Fina Para Lavar (gr) 600.00
2 1/2" 60.300 0.00 0.00 0.00 0.00 0 0
2" 50.800 0.00 0.00 0.00 100.00 0 0 2. Características
1 1/2" 37.500 303.10 4.08 4.08 95.92 0 0 Tamaño Máximo 2"
1" 25.400 830.50 11.18 15.26 84.74 0 0 Tamaño Máximo Nominal 1 1/2"
3/4" 19.000 824.30 11.10 26.36 73.64 0 0 Grava (%) 52.37
1/2" 12.700 896.70 12.08 38.44 61.56 0 0 Arena (%) 18.49
3/8" 9.520 447.60 6.03 44.47 55.53 0 0 Finos (%) 29.14
1/4" 6.350 449.80 6.06 50.53 49.47 0 0 Modulo de Fineza (%)
N° 4 4.750 136.40 1.84 52.37 47.63 0 0 Contenido de Humedad (%) 7.69
N° 8 2.360 0.00 0.00 0.00 0.00 0 0 3. Clasificación
N° 10 2.000 44.30 3.52 55.89 44.11 0 0 Limite Liquido (%) 39.64
N° 16 1.190 0.00 0.00 0.00 0 0 Limite Plástico (%) 22.95
N° 20 0.850 47.20 3.75 59.64 40.36 0 0 Índice de Plasticidad (%) 16.69
N° 30 0.600 17.90 1.42 61.06 38.94 0 0 Clasificación SUCS GC
N° 40 0.420 18.60 1.48 62.54 37.46 0 0 Clasificación AASHTO A-2-6 (1)
N° 50 0.300 0.00 0.00 0.00 0.00 0 0 Para ensayo de Laboratorio se tamiz'o por malla de 3"
N° 60 0.250 31.50 2.50 65.04 34.96 0 0 Tamaño maximo en cantera 16" #¡REF!
N° 80 0.180 0.00 0.00 0.00 0 0 Grava Mayor de 6" 20%, Grava entre 3" y 6" = 15%
N° 100 0.150 34.40 2.73 67.77 32.23 0 0 Acceso : 0.5 km. De la carretera Huaura - Sayan
N° 200 0.075 38.90 3.09 70.86 29.14 0 0 km. 29+780 l. Derecho.
Pasante 367.20 29.15 100.01 0.00

CURVA GRANULOMETRICA
3"21/2" 2" 11/2" 1" 3/4" 1/2" 3/8" 1/4" Nº4 8 10 16 20 30 40 50 60 80 100 200
100

90
% QUE PASA EN PESO

80

70

60

50

40

30

20

10

0
100.000

1.000

0.100

0.010
10.000
76.200
63.500

50.600

38.100

25.400

19.050

12.700

9.525

6.350

4.760

2.380
2.000

1.190

0.840

0.590

0.420

0.300
0.250

0.177
0.150

0.075

Abertura (mm)

OBSERVACIONES: La muestra fue proporcionada por el solicitante.

 Dirección: Urb. San Borja Jirón Ica Lote G-14 Wanchaq - Cusco
Teléfono: 084-225640
Celular: 974-733962 ó 984994719
email: geoincosurings@gmail.com

LABORATORIO DE MECÁNICA DE SUELOS, CONCRETO Y PAVIMENTOS

LIMITES DE CONSISTENCIA
(MTC E-110,111 / ASTM D-4318 / AASHTO T-90, T-89)
: CREACIÓN DEL SERVICIO DE TRANSITABILIDAD VEHICULAR Y PEATONAL DESDE EL SECTOR DE COQUIMBO HACIA EL SECTOR DE BUENOS
PROYECTO
AIRES DEL DISTRITO DE OCOBAMBA - LA CONVENCIÓN - CUSCO
CALICATA : C-1 INFORME : GNCO-0704

MUESTRA : M-1 ING.RESP. : ING VERIOSKA VELASQUEZ P.

PROFUNDIDAD : 0.00 m - 1.50 m TÉCNICO : JUAN P. HANCCO CCANASI

: SECTORES: COQUIMBO - BUENOS AIRES, DIST: OCOBAMBA, PROV: LA CONVENCIÓN, REGIÓN:
UBICACIÓN FECHA : 20/01/2022
CUSCO
PROGRESIVA : Km 05+520

SOLICITADO POR : ING. LUIS ANGEL LOAYZA ENCALADA

ESTRUCTURA : SUBRASANTE

DETERMINACION DEL LIMITE LIQUIDO

N° de Tarro T-15 T-36 T-33

Peso de Tarro + Suelo Humedo gr. 31.40 29.40 29.70

Peso de Tarro + Suelo Seco gr. 27.00 25.20 25.80

Peso de Tarro gr. 16.30 14.70 15.60

Peso de Agua gr. 4.40 4.20 3.90

Peso del Suelo Seco gr. 10.70 10.50 10.20 Limite Liquido

Contenido de Humedad % 41.12 40.00 38.24 39.64

Numero de Golpes 15 26 35

DETERMINACION DEL LIMITE PLASTICO E INDICE DE PLASTICIDAD

N° de Tarro B-7 V-1

Peso de Tarro + Suelo Humedo gr. 17.70 17.70

Peso de Tarro + Suelo seco gr. 15.60 15.60

Peso de Tarro gr. 6.50 6.40 0.00

Peso de Agua gr. 2.10 2.10

Peso de Suelo seco gr. 9.10 9.20 Limite Plastico

Contenido de Humedad % 23.08 22.83 22.95

CONTENIDO DE HUMEDAD A 25 GOLPES

42.0
Constantes Fisicas de la Muestra
X
41.5 Limite Liquido 39.64

41.0 Limite Plastico 22.95

40.5 Indice de Plasticidad 16.69

40.0

39.5 Observaciones

39.0

38.5

38.0
10 15 20 25 30 35 40 Pasante Tamiz N° 40

OBSERVACIONES: La muestra fue proporcionada por el solicitante.

 Dirección: Urb. San Borja Jirón Ica Lote G-14 Wanchaq - Cusco
Teléfono: 084-225640
Celular: 974-733962 ó 984994719
email: geoincosurings@gmail.com

LABORATORIO DE MECÁNICA DE SUELOS, CONCRETO Y PAVIMENTOS

CONTENIDO DE HUMEDAD
(MTC E-108 / ASTM D-2216)
: CREACIÓN DEL SERVICIO DE TRANSITABILIDAD VEHICULAR Y PEATONAL DESDE EL SECTOR DE COQUIMBO HACIA EL SECTOR DE BUENOS
PROYECTO
AIRES DEL DISTRITO DE OCOBAMBA - LA CONVENCIÓN - CUSCO
CALICATA : C-1 INFORME : GNCO-0704

MUESTRA : M-1 ING.RESP. : ING VERIOSKA VELASQUEZ P.

PROFUNDIDAD : 0.00 m - 1.50 m TÉCNICO : JUAN P. HANCCO CCANASI

: SECTORES: COQUIMBO - BUENOS AIRES, DIST: OCOBAMBA, PROV: LA CONVENCIÓN, REGIÓN:
UBICACIÓN FECHA : 20/01/2022
CUSCO
PROGRESIVA : Km 05+520

SOLICITADO POR : ING. LUIS ANGEL LOAYZA ENCALADA

ESTRUCTURA : SUBRASANTE 0 #########

1. Contenido de Humedad Muestra Integral :

Descripcion 1 2

Peso de tara (gr) 85.20 84.60

Peso de la tara + muestra húmeda (gr) 1258.10 958.30

Peso de la tara + muestra seca (gr) 1174.70 895.60

Peso del agua contenida (gr) 83.40 62.70

Peso de la muestra seca (gr) 1089.50 811.00

Contenido de Humedad (%) 7.65 7.73

Contenido de Humedad Promedio (%) 7.69

OBSERVACIONES: La muestra fue proporcionada por el solicitante.
