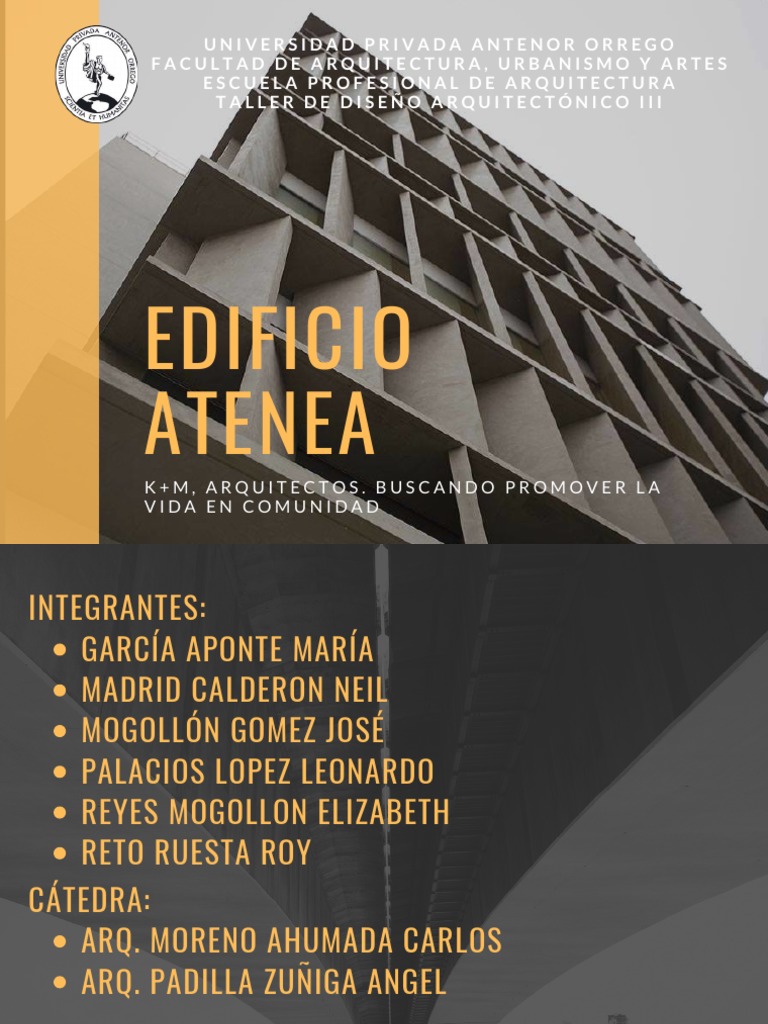

UNIVERSIDAD PRIVADA ANTENOR ORREGO

FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES

ESCUELA PROFESIONAL DE ARQUITECTURA
TALLER DE DISEÑO ARQUITECTÓNICO III

EDIFICIO
ATENEA
K+M, ARQUITECTOS. BUSCANDO PROMOVER LA
VIDA EN COMUNIDAD
INTEGRANTES:
GARCÍA APONTE MARÍA
MADRID CALDERON NEIL
MOGOLLÓN GOMEZ JOSÉ
PALACIOS LOPEZ LEONARDO
REYES MOGOLLON ELIZABETH
RETO RUESTA ROY
CÁTEDRA:
ARQ. MORENO AHUMADA CARLOS
ARQ. PADILLA ZUÑIGA ANGEL

TALLER DE DISEÑO ARQ. III GRUPO 5

¿QUÉ ES EL EDIFICIO FICHA TÉCNICA
ATENEA?
Arquitectos: K+M Arquitectura y Urbanismo.
El edificio Atenea es una residencial que Área: 2950 m²
nace con la finalidad de responder las Área Libre: 35%
necesidades específicas de cada uno de los Año: 2017
miembros de la organización, con sus 6 pisos Ubicación: Calle Los Geranios 140, Lince 15046
organizados con 7 loft, se apuesta porque los de la ciudad de Lima, Perú.
usuarios promuevan una vida en comunidad. Numero de pisos y viviendas: 6 pisos organizado
con 7 loft.

ARQUITECTOS
ENCARGADOS
Los arquitectos encargados del proyecto son Sharif S. Kahatt y
Marta Morelli, ambos egresados de la Facultad de Arquitectura de
la Universidad Ricardo Palma.
Han trabajado en una gran
variedad de proyectos
comerciales, académicos,
institucionales, de
entretenimiento y
residenciales tanto a nivel
nacional como
internacional.

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
 ANÁLISIS DEL CONTEXTO
DE LA EDIFICACION

CONTEXTO Una de las funciones principales de este

TEMPORAL
edificio es la interacción social al interior
del edificio, maximizando los lugares de
encuentro en los vecinos ya que la
arquitectura debería asumir un rol más LIMA METROPOLITANA, LIMA-PERÚ

protagónico a la hora de establecer una

integración entre los espacios comunes y
privados.

CONTEXTO
Se encuentra en una zona residencial
céntrica rodeada de viviendas tanto
unifamiliares como multifamiliares, donde el
contexto urbano aporta diferentes espacios
LOCAL
para las actividades de la vida comunitaria. DISTRITO DE LINCE, LIMA-PERÚ

CONTEXTO La sociedad limeña contemporánea vive

SOCIAL
ensimismada y con miedo a la agresividad
en las calles, escasos dispositivos de
seguridad, la desconfianza entre vecinos y
el repudio ante cualquier actividad que
motive cualquier actividad colectiva.
MANZANA - EDIFICIO ATENEA, DISTRITO DE LINCE, LIMA - PERÚ

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
EL ASOLEAMIENTO VENTILACIÓN

LUGAR

EDIFICIO ATENEA-LINCE

EDIFICIO ATENEA, CALLE LOS GERANIOS

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
 EL
LUGAR
PLANO DE ZONIFICACIÓN DEL DISTRITO DE LINCE

EQUIPAMIENTOS Y SERVICIOS CERCANOS A LA ZONA

Parque Clemente Revilla Clínica Javier Prado COLUMBIA Sede San Isidro Parque Elías Aguirre Mercado Jardín N° 3

PLANO DE ZONIFICACIÓN DEL DISTRITO

DE LINCE DEL ÁREA DELIMITADA

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
COMPOSICIÓN ARQUITECTÓNICA -
MODULADO 3D

Isometría

Vista Frontal

Vista Lateral Izquierda

Vista Posterior Vista Lateral Derecha

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
COMPOSICIÓN ARQUITECTÓNICA
VOLUMETRÍA
FORMA
Compuesto por un paralelepípedo en forma vertical
con sustracción en la parte delantera.

Forma rectangular debido a la trama ortogonal del su

barrio.

Compuesto
geométricamente por
planos rectangulares
y líneas permitiendo
la ejecución del
mismo.

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
COMPOSICIÓN
ARQUITECTONICA

BELLEZA
1. Armonía:
Los espacios se relacionan de
manera contigua y limpia

2. Estilo: Es un estilo internacional

El lenguaje funcionalista
3. Carácter:
Empleo de formas geométricas
Esta edificación de seis pisos resalta mucho por su gran
simples y estructuras regulares
fachada. Teniendo estrecha relación con su alrededor.
Tendencia a una ordenación
vertical Espacio con escala
flexible

Unite d'Habitation

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
 ASPECTOS ASPECTOS
ESPACIALES FUNCIONALES
Lofts
66.6m2
75m2
120m2
140m2
Buena proporción de espacios
interiores Tipología:
Vivienda Colectiva

Entrada de luz natural

Proporción de espacios
Usuarios:
Miembros de una organizacion cultural
Espacios mucho más amplios y
cómodos Patio con Área de
Programa:
trabajo
7 viviendas tipo loft
Distribuido de muy buena Salon de reuniones
manera tanto en la Sala de TV
viviendas tipo loft, como en
Gimnasio
los espacios de comunidad
Sala de yoga
Sala de danza
Iluminacion de espacios Área de lectura

TIPOS DE ESPACIOS Cafetería

Espacio progresivo Espacio con Zona de lectura Sala de yoga o

Espacio progresivo
compuesto escala flexible danza

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
ASPECTOS FUNCIONALES
Zonificación:
Este cuenta con un área privada y social Zona privada Zona social
1. Lofts 1. Sala de reuniones
Z.Privada
2. Sala de TV
Z.Social 3. Gimnasio
Circulación 4. Sala de yoga o danza
Acceso 5. Área de lecttura

Planta 1 Planta 2 Planta 3 Planta 4 Planta 5 Planta 6

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
 SISTEMA ESTRUCTURAL TRAMA
Perfiles de
ESTRUCTURAL
carpintería Mallas Muros no
metálica espaciales portantes
(barandas)

Columnas

Vigas

Sección Longitudinal-Edificio
Atenea
Estructuras Elementos Idea del
metálicas de lineales unidos edificio
cerramiento tridimensional volumetrico

A
P
S
O
I
R
Perspectiva de la S
T
trama estructural T
I
E
C
M
A
A
D
O
Perfil derecho - Edificio Atenea

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
MATERIALIDAD
El edificio de Atenea comprende el uso de materialidad
compositiva, generando unidad, paz y armonía con el ambiente
interior hacia el exterior.
Casa Rosselló implementa estos
materiales en los pisos de esta
residencial ya que estos por lo
general con el contacto de la luz
natural refleja luminosidad hacia
el ambiente.
CONCLUSIONES
El edificio Atenea nace con la finalidad de crear una
cultura colectiva generando lazos en ambientes
comunitarios en su interior para solucionar la
problemática que vive lima desde hace mucho, el
miedo al exterior, es por eso que sus 7 loft
implementan ambientes adecuados para cada usuario
entre privados, colectivos, de circulación, etc.
Este edificio se encuentra en un contexto urbano
complejo, sin embargo, aporta diferentes espacios
públicos para la vida comunitaria ubicados
estratégicamente para mejorar la calidad de vida de
cada uno de sus habitantes creando un barrio
visitable, es decir, atractivo para la ciudad.

DETALLES El entorno mismo de la edificación cuenta con acceso

CONSTRUCTIVOS
inmediato a zonas de comercio, recreación, educación,
entre otros. Sin embargo, su ubicación estratégica
también presenta problemas, como trafico vehicular,
contaminación sonora, etc.
La corrosión de los
elementos metálicos en las
fachadas. El edificio nos da un claro ejemplo de como es su
Las grietas y fisuras de todo estructura es muy rígida y brinda una buena
tipo que propician las circulación y seguridad a pesar de tener una buena
filtraciones y la presencia área libre como una amplia zona social.
de humedades en el interior
de la vivienda. La organización de el edificio Atenea puede ser un
Humedades por gran ejemplo para futuras edificaciones, ya que al
condensación o mala tener espacios a nivel social en la mayoria de niveles
colocación del aislante hace que las personas socialicen más en comunidad.
térmico de la vivienda

FAUA/ TALLER DE DISEÑO ARQUITECTONICO III / ARQ. CARLOS MORENO - ARQ. ÁNGEL PADILLA GRUPO 05
GLOSARIO
ESTRUCTURA: Conjunto de relaciones que
mantienen entre sí las partes de un todo.
LOFT: El término loft es aquel que se utiliza
para designar a un tipo de vivienda en la
cual hay escasas divisiones (paredes,
puertas) y que resulta por tanto muy amplio
y cómodo.
ENSIMISMADO: Que dirige toda su
atención a sus pensamientos aislándose de
lo que lo rodea.
REFERENCIAS BIBLIOGRAFICAS
Edificio Atenea / K+M Arquitectura y Urbanismo"
[Atenea Building / K+M Arquitectura y Urbanismo] 22
ene 2018. ArchDaily Perú. Accedido el 27 Oct 2020.
<https://www.archdaily.pe/pe/887490/edificio-atenea-
k-plus-m-arquitectura-y-urbanismo>
Herramientas para Habitar el presente, La vivienda del
siglo XXI". Josep Maria Montaner. Zaida Muxí. David H.
Falagán (2004).
https://www.google.com/search?
q=que+es+un+loft+arquitectura&source=lnms&tbm=isc
h&sa=X&ved=2ahUKEwjg9IuDodXsAhXJF7kGHVkvD5g
Q_AUoAXoECBYQAw&biw=1366&bih=657#imgrc=xNW
6FbKwKZjk6M
https://www.docsity.com/es/sistema-aporticado-y-
albanileria-confinada/4573840/

SUSTRACCION: Es el proceso de agregar o

anexar y de segregar o quitar formas
construidas para crear una arquitectura o
composición.

APORTICADO: Es aquel cuyos elementos

estructurales principales consisten en vigas
y columnas conectados a través de nudos
formando pórticos resistentes en las dos
direcciones principales de análisis
