UNIVERSIDAD TECNOLÓGICA DE PANAMÁ

ASIGNACIÓN 1

CÓDIGO DE MATERIA: 3025 MATERIA: PROCCESO DE FLUJO

GRUPO: 1II136 Profesor(a): CEDEÑO, GLORIA
CÓDIGO DE HORA: 2553 AÑO: 2022 PERÍODO: I

Tema: Manometría y Estática de Fluidos.

Fecha de asignación (FA): 7 de abril 2022
Fecha de Entrega (FE): 28 de abril 2022

Integrantes: -Stheephy Bazán (8-973-2382)

-Mitchel Farina (20-24-5168)
-Paola Fung (8-977-1220)
-Ana Victoria López (8-974-1450)
-Angela Von Chong (8-975-1485)

Problemas de Manometría y Estática de Fluidos

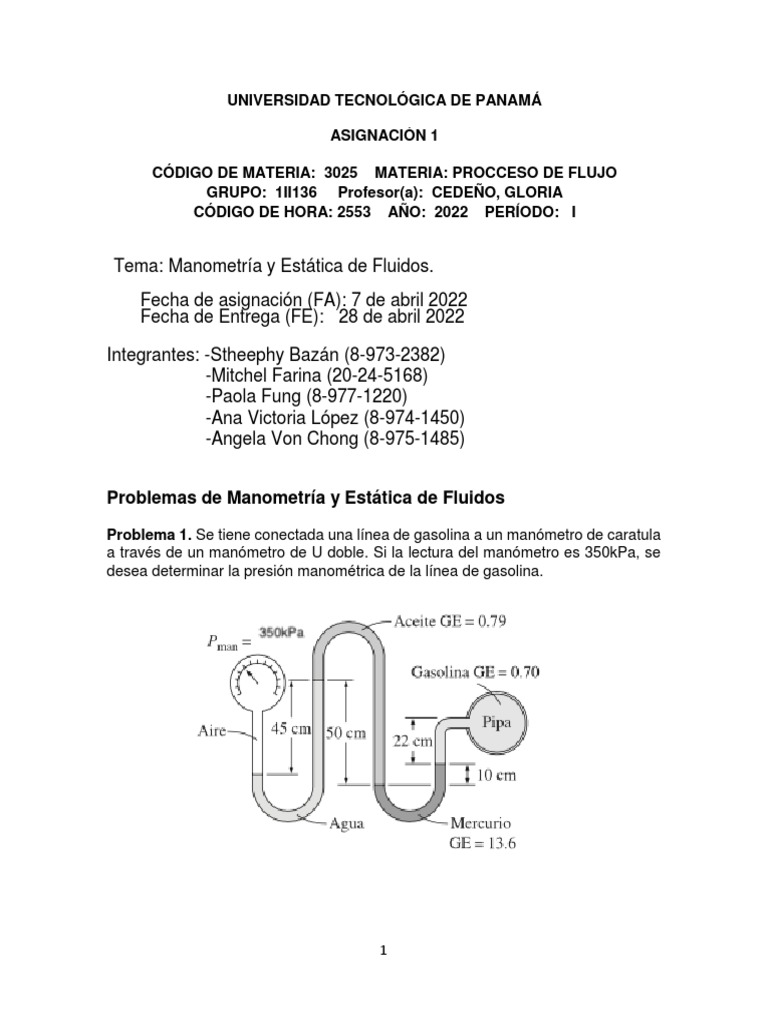

Problema 1. Se tiene conectada una línea de gasolina a un manómetro de caratula
a través de un manómetro de U doble. Si la lectura del manómetro es 350kPa, se
desea determinar la presión manométrica de la línea de gasolina.

1
 Solución Cuantitativa del Problema 1:

2
  Solución Cualitativa del Problema 1:

Para resolver este problema se empezó por anotar todos los datos importantes que
se podrían usar en su resolución; por consiguiente, se busco calcular densidad del
aceite, mercurio y gasolina mediante la expresión “Densidad = (Peso específico)
(Densidad del agua)”. Posteriormente, para encontrar la densidad manométrica de
la línea de gasolina se resolvió su ecuación y finalmente se demostró que su valor
es de 334.6238 kPa.

3
Problema 2. Dos cámaras tienen el mismo fluido en su base se encuentran
separadas por un embolo cuyo peso es 30 N. Se desea calcular las presiones
manométricas en las cámaras A y B.

 Solución Cuantitativa del Problema 2:

4
  Solución Cualitativa del Problema 2:

Para este problema se buscaron los valores de las presiones manométricas en las
cámaras A y B. Para encontrar estos valores se empezó por señalar sus datos
influyentes para la resolución del problema; luego, para su calculo se empezó
buscando el valor de la presión del punto C. Para encontrar la presión del punto C
se utilizo la expresión “Presión = Fuerza/Área”, en este caso la fuerza es el peso
ejercido en el punto C, este peso es el pistón o embolo con un peso de 25N. Al ya
tener el valor de la fuerza solo se necesitaba encontrar el valor del área. Luego de
conseguir el valor de área se pudo conseguir el valor de la presión en el punto C,
este valor es 0.42441 kPa. Posteriormente, para encontrar el valor de las cámaras
A y B, se calcularon las ecuaciones del punto E y D. El punto E se refiere a la cámara
A, en esta ecuación se usó la expresión “PE = PC +h1(Peso específico del agua),
esto dio un valor de 2.87691 kPa. Finalmente, el punto D se trata de la cámara B,
para encontrar el valor de su ecuación se utilizó la expresión “PD = PC – (h2 – h1)
(Peso específico del agua), el resultado de esta ecuación señalo un valor de -
2.02809 kPa.

5
Problema 3. El flujo de agua desde un recipiente se controla por una compuerta
con forma de L y de 6 ft de ancho, articulada en el punto A. Si se desea que la
compuerta se abra cuando la altura del agua sea de 12 ft, determine la masa del
peso necesario W.

 Solución Cuantitativa del Problema 3:

6
 Solución Cualitativa del Problema 3:

1. Escribir todos los datos que me da le problema y las fórmulas que voy a
emplear para resolverlo.
2. Hacer el diagrama de cuerpo libre donde indique todas las medidas y fuerzas
que están presentes en el problema.
3. Hacer momento en el punto A, en la esquina de la compuerta y encontrar las
fuerzas y distancias que influyen en este punto.
4. Con la ecuación de momento, despejarla y encontrar la fórmula para calcular
el peso W.
5. Encontrar la altura al centro de presión y la fuerza resultante para luego
reemplazarlas en la fórmula del peso W.
6. Resolver la fórmula de W y por último encontrar la masa que solicita el
problema.

7
Problema 4. Se utiliza un manómetro para medir la presión en un tanque. El fluido
que se utiliza tiene una gravedad especifica de 0.85 y la elevación es de 55 cm. Si
la presión atmosférica local es de 96kPa, determine la presión absoluta dentro del
tanque.

 Solución Cuantitativa del Problema 4

8
  Solución Cualitativa del Problema 4:

Recordando que la presión absoluta es la suma de todas las presiones en el

sistema. En este caso, sería la suma de la presión atmosférica y la presión
manométrica. En este problema se supuso que la densidad de un gas en los
tanques es mucho más baja que la densidad del fluido del manómetro. También, se
pudo asumir que se debe utilizar la densidad estándar del agua (1000 kg/m³) ya que
el problema no provee esa información.
 Para obtener densidad del fluido:
La densidad del fluido se obtuvo multiplicando su peso específico el cual tenía un
valor de 0.85 por la densidad del agua con valor de 1000 kg/m³ resultando en que
la densidad del fluido era 850kg/m3.
 Para obtener la presión dentro del tanque
Se realizó la suma de todas las presiones. La presión atmosférica local ya estaba
dada con un valor de 96kPa sin embargo, la presión del fluido no estaba dada pero,
se pudo utilizar la formula P=pgh para encontrarla. Luego, se sustituyó la densidad
del fluido que se calculó anteriormente con el valor 850kg/m3, el valor de la gravedad
que conocido de 9.81m/s2 y la altura de 55cm que en unidades del SI es 0.55m.
Recordando que se debe tomar en cuenta que se debe transformar a kPa haciendo
las relaciones adecuadas la presión dentro del tanque dio como resultado
100.6kPa.

9
Problema 5. Una esfera de 120cm de diámetro flota en agua salada de peso
específico 1025 kg/𝑚3 , con la mitad de ella sumergida. Determinar el mínimo peso
de concreto, de peso especifico 2400 kg/𝑚3 , utilizado como anclaje, para sumergir
completamente la esfera.

10
  Solución Cuantitativa del Problema 5

 Solución Cualitativa del Problema 5

1. En el caso #1 se observa la esfera sumergida a la mitad donde la condición de

equilibrio indica que el peso (W1) es igual al peso específico (E1). Luego se
desintegra la ecuación del peso específico en la densidad por el volumen a la mitad.

2. En el caso#2 se observa la esfera completamente sumergida por una pieza de

concreto en la que se puede decir que la condición de equilibrio es: el peso de la
esfera (W1) más el peso de la pieza de concreto (2) es igual al peso específico
(E1+E2). Desintegramos la ecuación para obtener el volumen.
3: Una vez desintegrado el volumen, lo multiplicamos por el peso específico y así
obtener el peso mínimo de la pieza de concreto.

11
Problema 6. Determine la presión del gas de la figura que se presenta, a partir de
los datos presentados y si se sabe que el tubo está expuesto a la atmosfera.

12
  Solución Cuantitativa del Problema 6

 Solución Cualitativa del Problema 6

Primero, transformamos los datos de peso específico y longitud al sistema

internacional. Luego obtuvimos la altura. Por último, determinamos la presión del
gas mediante la suma del peso específico (Y2) por la altura (h2) más peso específico
(Y1) por la altura (h1).

13
