Montaje y mantenimiento de equipos 1º SMR

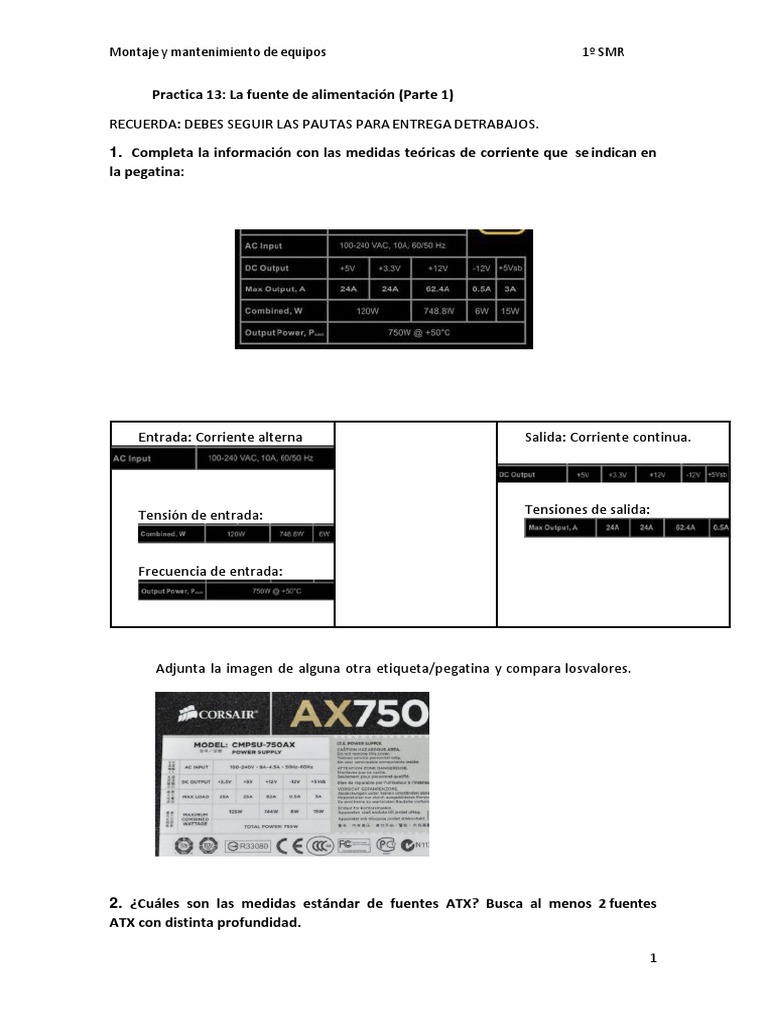

Practica 13: La fuente de alimentación (Parte 1)

RECUERDA: DEBES SEGUIR LAS PAUTAS PARA ENTREGA DETRABAJOS.

1. Completa la información con las medidas teóricas de corriente que se indican en
la pegatina:

Entrada: Corriente alterna Salida: Corriente continua.

Tensión de entrada: Tensiones de salida:

Frecuencia de entrada:

Adjunta la imagen de alguna otra etiqueta/pegatina y compara losvalores.

2. ¿Cuáles son las medidas estándar de fuentes ATX? Busca al menos 2 fuentes
ATX con distinta profundidad.

1
Montaje y mantenimiento de equipos 1º SMR

150 x 150 x 86 mm pero respetan los 86 mm de alto y 150 mm de ancho.

2
Montaje y mantenimiento de equipos 1º SMR

Profundidad: 160 mm

Profundidad: 140 mm

3. Explica las ventajas de utilización de fuentes modulares frente al estándar.

Con una fuente de alimentación modular podrás conectar solo aquellos cables que
realmente necesitas, por lo que solo el cableado del interior del ordenador se ve más
organizado. Y las fuentes estándar tienen los cables ya soldados por lo que puede ser
que sobren.
4. Explica cómo funcionan las fuentes semipasivas. Busca algún ejemplo.
Las fuentes semi pasivas funcionan cuando se supera el 40 o 50% de rendimiento,
cuando esto sucede la fuente activa su ventilador.
5. ¿Qué son las fuentes redundantes?
Es cuando una sola pieza de equipo de red funciona utilizando dos o más fuentes de
alimentación físicas.
6. Principales funciones de la fuente de alimentación.
La función principal es transformar la energía y enviarla a los dispositivos del
ordenador.
7. ¿Cuál es el recorrido del aire en una fuente estándar?

3
Montaje y mantenimiento de equipos 1º SMR

El aire entra a la fuente por la parte del ventilador

en forma de aire frio y sale en forma de aire caliente por la parte trasera para
expulsarlo fuera del ordenador.
8. ¿Qué elemento no encontramos en una fuente pasiva? Busca algún ejemplo (como
siempre adjunta alguna captura, donde se ve su potencia y precio, y su enlace).
Busca información y da tu opinión al respecto de estas fuentes.
Las fuentes tienen el objetivo de eliminar el ventilador, sin que su temperatura de
funcionamiento se vea comprometida.

9. ¿Para qué componentes se usan los voltajes +12v,+5v y +3,3v? Explica con tus
palabras qué es el nuevo estándar Intel ATX12VO.

4
Montaje y mantenimiento de equipos 1º SMR

+12V: procesador, tarjeta gráfica, ventiladores y algunas tarjetas de expansión PCIe.

5
Montaje y mantenimiento de equipos 1º SMR

+5V: discos duros mecánicos, unidades ópticas, algunas tarjetas de expansión PCIe y
USB.

+3,3V: memoria RAM y SSDs en formato M.2.

Intel ATX12VO:Es el nombre que Intel le ha puesto a la nueva especificación para

fuentes de alimentación.
https://hardzone.es/tutoriales/mantenimiento/voltajes-componentes-pc-fuente-al
imentacion/
10. La fuente RM650x, ¿es pasiva o semipasiva? Adjunta alguna captura en que se
describa y/o aclare qué tipo es, y justifícalo.
Es semipasiva, ya que dice que no utiliza el ventilador cuando esta a media o baja
potencia.

11. Calcula la potencia de la fuente que deberías utilizar para equipos que
tienen los siguientes componentes:

Equipo 1: procesador Intel i3, 8 Gb RAM (DDR4), sin tarjeta gráfica dedicada,
Disco HDD (7200 rpm), memoria SSD (SATA), 1 ventilador trasero de 120 mm, tarjeta
wi-fi pci-express, USB 2.0.

Equipo 2: procesador Intel i7, 32 Gb RAM (DDR4), tarjeta gráfica NVIDIA, Disco
HDD (7200 rpm), memoria SSD (SATA), memoria m.2 SATA, 3 ventiladores delanteros
6
Montaje y mantenimiento de equipos 1º SMR

de 120 mm, 2 ventiladores traseros de 140 mm, tarjeta

7
 Montaje y mantenimiento de equipos 1º SMR

wi-fi pci-express. refrigeración líquida de 120 mm, USB 2.0 y USB 3.0, y algunatira led.

Utiliza una calculadora online como https://www.geeknetic.es/calculadora-fuente-

alimentacion/, explica y adjunta lascapturas necesarias

Busca en tiendas online fuentes que se ajusten a la potencia calculada.

12. Imagina un equipo de gama alta-extrema. Decide que componentes podría tener
(aproximadamente) y lleva a cabo el cálculo de la potencia de la fuente que
necesitas. Finaliza buscando una fuente con dicha potencia.

8
