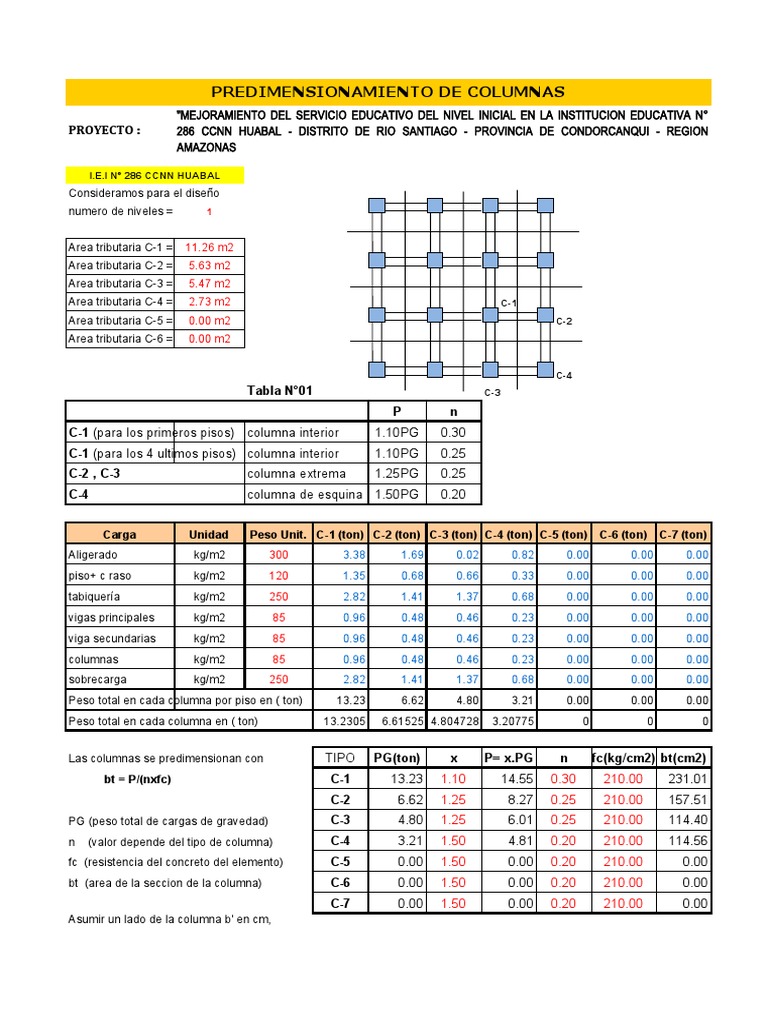

PREDIMENSIONAMIENTO DE COLUMNAS

"MEJORAMIENTO DEL SERVICIO EDUCATIVO DEL NIVEL INICIAL EN LA INSTITUCION EDUCATIVA N°

PROYECTO : 286 CCNN HUABAL - DISTRITO DE RIO SANTIAGO - PROVINCIA DE CONDORCANQUI - REGION
AMAZONAS

I.E.I N° 286 CCNN HUABAL

Consideramos para el diseño
numero de niveles = 1

Area tributaria C-1 = 11.26 m2

Area tributaria C-2 = 5.63 m2
Area tributaria C-3 = 5.47 m2
Area tributaria C-4 = 2.73 m2 C-1
Area tributaria C-5 = 0.00 m2 C-2
Area tributaria C-6 = 0.00 m2

C-4
Tabla N°01 C-3

P n
C-1 (para los primeros pisos) columna interior 1.10PG 0.30
C-1 (para los 4 ultimos pisos) columna interior 1.10PG 0.25
C-2 , C-3 columna extrema 1.25PG 0.25
C-4 columna de esquina 1.50PG 0.20

Carga Unidad Peso Unit. C-1 (ton) C-2 (ton) C-3 (ton) C-4 (ton) C-5 (ton) C-6 (ton) C-7 (ton)
Aligerado kg/m2 300 3.38 1.69 0.02 0.82 0.00 0.00 0.00
piso+ c raso kg/m2 120 1.35 0.68 0.66 0.33 0.00 0.00 0.00
tabiquería kg/m2 250 2.82 1.41 1.37 0.68 0.00 0.00 0.00
vigas principales kg/m2 85 0.96 0.48 0.46 0.23 0.00 0.00 0.00
viga secundarias kg/m2 85 0.96 0.48 0.46 0.23 0.00 0.00 0.00
columnas kg/m2 85 0.96 0.48 0.46 0.23 0.00 0.00 0.00
sobrecarga kg/m2 250 2.82 1.41 1.37 0.68 0.00 0.00 0.00
Peso total en cada columna por piso en ( ton) 13.23 6.62 4.80 3.21 0.00 0.00 0.00
Peso total en cada columna en ( ton) 13.2305 6.61525 4.804728 3.20775 0 0 0

Las columnas se predimensionan con TIPO PG(ton) x P= x.PG n fc(kg/cm2) bt(cm2)

bt = P/(nxfc) C-1 13.23 1.10 14.55 0.30 210.00 231.01
C-2 6.62 1.25 8.27 0.25 210.00 157.51
PG (peso total de cargas de gravedad) C-3 4.80 1.25 6.01 0.25 210.00 114.40
n (valor depende del tipo de columna) C-4 3.21 1.50 4.81 0.20 210.00 114.56
fc (resistencia del concreto del elemento) C-5 0.00 1.50 0.00 0.20 210.00 0.00
bt (area de la seccion de la columna) C-6 0.00 1.50 0.00 0.20 210.00 0.00
C-7 0.00 1.50 0.00 0.20 210.00 0.00
Asumir un lado de la columna b' en cm,
 b' (cm) t (cm) t'(cm)
C-1 25.00 9.24 25.00
C-2 25.00 6.30 25.00
C-3 25.00 4.58 25.00
C-4 25.00 4.58 25.00
C-5 25.00 0.00 0.00
C-6 25.00 0.00 0.00

PREDIMENSIONAMIENTO DE VIGAS

VIGAS

L MAYOR = 4.25 m

h = 1/10 ~ 1/12 de la luz libre

h= 0.35 m Tomamos h= 0.35 m

b = h/2
b= 0.18 m Tomamos b= 0.25 m
