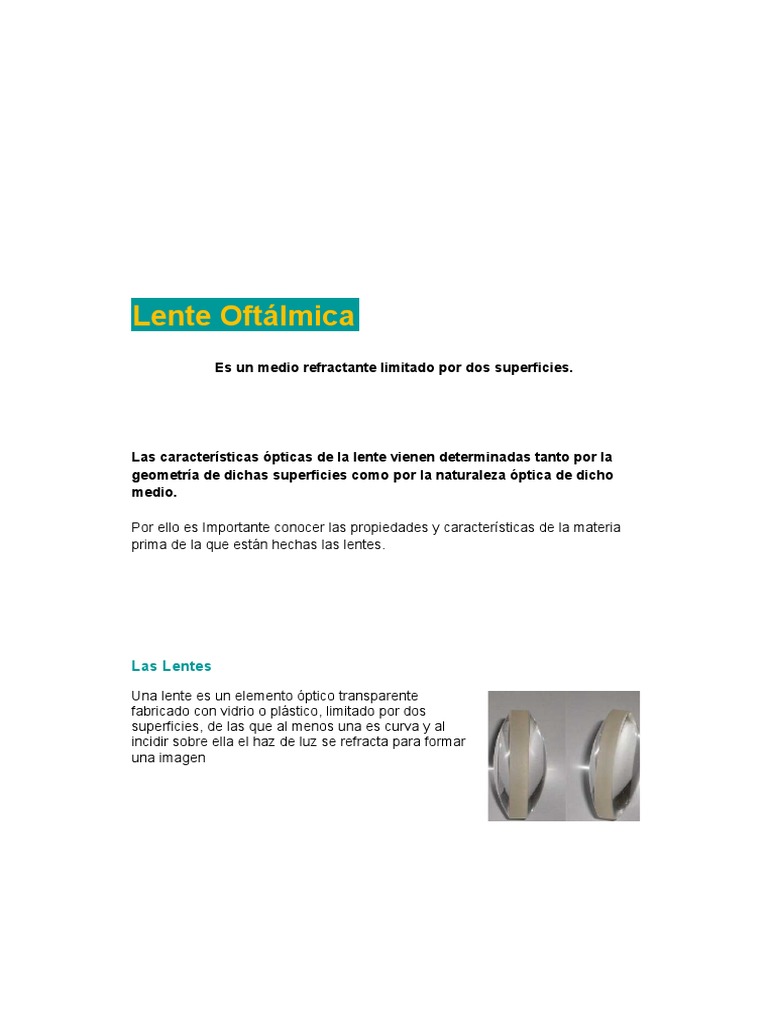

Lente Oftálmica

Es un medio refractante limitado por dos superficies.

Las características ópticas de la lente vienen determinadas tanto por la

geometría de dichas superficies como por la naturaleza óptica de dicho
medio.

Por ello es Importante conocer las propiedades y características de la materia

prima de la que están hechas las lentes.

Las Lentes
Una lente es un elemento óptico transparente
fabricado con vidrio o plástico, limitado por dos
superficies, de las que al menos una es curva y al
incidir sobre ella el haz de luz se refracta para formar
una imagen
Un poco de historia

Las primeras lentes, que ya conocían los griegos y romanos, eran esferas de vidrio
llenas de agua. Estas lentes rellenas de agua se empleaban para encender fuego.
En la antigüedad clásica no se conocían las auténticas lentes de vidrio;
posiblemente se fabricaron por primera vez en Europa a fines del siglo XIII.

Los procesos empleados para la fabricación de lentes no han cambiado demasiado

desde la edad media, salvo el empleo de brea para el pulido, que introdujo Isaac
Newton.

El reciente desarrollo de los plásticos y de procesos especiales para moldearlos ha

supuesto un uso cada vez mayor de estos materiales en la fabricación de lentes.
Las lentes de plástico son más baratas, más ligeras y

Una lente puede tener superficies cóncavas o convexas, de manera que la luz
paralela que incide sobre ella sea refractada bien hacia el plano focal, como en
una lente convergente, o bien desde él, como en una lente divergente.

Una lente que es delgada en comparación con su diámetro tendrá un punto focal
más distante (es decir, una mayor longitud focal) que una gruesa, será más fácil de
fabricar y sufrirá menos aberraciones y distorsiones. En lo práctico, para reducir
estas y otras distorsiones, se emplean combinaciones de lentes, conocidas como
lentes compuestas.
 Desde la física podemos decir que una Línea o superficie
es Cóncava, cuando siendo curva, tiene su parte más
hundida en el centro, respecto de quien la mira. Y
Convexa es una Línea o superficie curva cuya parte más
prominente está del lado del que

Tritm
Imágenes de
superficies cóncavas,
como en el caso de la
antena parabólica en
la foto de la izquierda,
y superficie convexa
como en el espejo de
transito, en la foto de
la derecha

Elementos característicos en las lentes

Caras: son los dos lados de la lente. Eje principal: línea que atraviesa el lente por
su centro.
Radio de curvatura (s): son los radios de las esferas con que se forma cada cara
del lente.
Centro de curvatura (o): es el punto
central de cada esfera y se ubican
sobre el eje principal.
Centro óptico (c): es el punto de cruce
del eje principal con el lente, se
caracteriza porque todo rayo que pase
por este punto, no representará
Las lentes son dispositivos
ópticos que permiten refractar la
luz de manera regular, de acuerdo
a ciertas reglas

refracción.
Foco (F): puntos en el eje principal en donde
se cruzan los rayos refractados en lentes
convergentes o las proyecciones en lentes
divergentes.
Plano focal: perpendicular levantada en el
foco sobre el eje principal.

En la siguiente imagen se ha representado una lente y

algunos de los elementos que nos interesan para
comprender lo que ocurre en ellas: su eje óptico, el plano
de la lente, sus focos (F) y su distancia focal (f).

Definición de dioptría: La dioptría es la unidad de medida de poder de una lente,

es la unidad que expresa con valores positivos o negativos el poder de refracción
de una lente o potencia de la lente y equivale al valor recíproco o inverso de su
longitud focal (distancia focal) expresada en metros. El signo '+' (positivo)
corresponde a las lentes convergentes, y el(negativo) a las divergentes

Dioptra: es la superficie que separa dos medios de diferentes índices de

refracción

Potencia de una Lente:

La Potencia o Poder de refracción de una lente está expresado por la inversa de

Actividad I

la distancia focal en metro. Se simboliza con una D mayúscula y se expresa

siempre con signo y dos decimales, pueden ser positivas ó negativas, y la escala
crece en pasos de 0,25 dioptrías. Por ejemplo: - 0,25 D - 0,50 D - 0,75 D
1. Observa la figura y marca los elementos de una lente
2. Identifica y gráfica lentes cóncavas y convexas
Las imágenes que se forman cuando la luz
atraviesa una lente, pueden clasificarse
a) Imágenes reales;
b) Imágenes virtuales.

a) Las “reales” son aquellas imágenes que pueden ser recibidas en una pantalla
ubicada de manera tal que la lente quede entre el objeto y dicha pantalla. Estas
imágenes “reales” aparecen en la pantalla en forma invertida.

b) Las “virtuales” no pueden ser recibidas sobre una pantalla porque se forman con la
prolongación de los rayos refractados.

Lentes Convergentes
Las lentes convergentes se llaman así porque al ser atravesadas por un haz de
rayos paralelos, los hacen converger en un punto determinado y dan una imagen
real, excepto el caso en que el objeto se encuentre entre el foco y la lente.

La imagen aumentada de un objeto que se ve utilizando una lente corriente de

aumento es siempre “virtual”, porque el objeto está ubicado detrás de la lente y de
su foco, no obstante ello nosotros podemos verlo gracias a que el cristalino de
nuestro ojo la convierte en imagen “real” en nuestra retina.

La lente convergente es más gruesa en su centro que en sus bordes, de manera

que la luz paralela que la atraviesa converge hacia un foco; también conocida
como lente positiva. Una lupa es un ejemplo.

Una lente convergente produce una imagen real: una que puede ser observada
proyectada sobre una pantalla
 En la foto se muestra la acción de una sección de lente convergente cuando
inciden sobre ella los haces de rayos paralelos provenientes del infinito.

Los rayos convergen en un punto

denominado Toco, y esTe Toco es real.
Moviendo la lente la imagen se desplaza en sentido contrario al movimiento.

Eje principal

Marcha de los rayos luminosos a través de una lente

convergente:
En la figura se muestran los elementos de una lente convergente

Trayectoria de los rayos de luz en una lente

convergente
La trayectoria, está sujeta a las siguientes condiciones:

1. Los rayos luminosos que llegan a la lente, paralelos al eje principal o eje óptico se
refractan pasando por un punto del eje llamado foco imagen. La distancia entre la
lente y el foco es la llamada distancia focal.
 2. Los rayos de luz que pasan por el centro óptico, al atravesar la lente, no se desvían
3. Cualquier rayo de luz que pase por el foco objeto, al atravesar la lente se refracta
paralelamente al eje principal o eje óptico

La Imagen formada por un objeto extenso se dice que es:

Real: Cuando se forma por la intersección de los rayos trazados

Virtual: Cuando está formada por la intersección de las prolongaciones de

los rayos trazados

Derecha: Si la misma se forma arriba del eje óptico.

Invertida: Si se forma por debajo del eje principal u óptico.

Mayor: Si su tamaño supera al tamaño del objeto.

Menor: Cuando es menor que el tamaño del objeto.

Las Lentes positivas o convergentes: poseen bordes

más delgados que el centro, aumentan las imágenes
observadas a través de ellas
 La gráfica nos muestra la marcha de los rayos luminosos a
través de la lente, observándose que la imagen aparece
invertida, encontrándose el objeto alejado del foco objeto.

Lente convergente

Teniendo en cuenta que toda lente es transparente, se concluye que los rayos de
luz pueden incidir sobre ella por cualquiera de las dos caras y, entonces, resulta
que toda lente tiene dos focos principales. Uno de ellos, es el “foco objeto” (Fo) y
el otro el “foco imagen” (F¡) de acuerdo al paso por ellos de rayos incidentes ó
refractados respectivamente

Cuando el objeto se encuentra entre la lente y el foco objeto, solamente dos rayos
luminosos inciden sobre la lente.

• El rayo que incide paralelo se refracta, y las prolongaciones de este rayo

forman la imagen del objeto.

• Todo rayo que atraviesa el centro óptico no se desvía y sus prolongaciones

forman la imagen.

Para formar una imagen de un objeto extenso (que no es puntual) se necesitan

dos rayos
Lentes Divergentes
Estas lentes se caracterizan porque al ser atravesadas por un haz de rayos
luminosos, provocan que el haz se disperse -los rayos se separan entre sí-. Por
este motivo, tanto las imágenes que se obtienen como los focos de las lentes
son virtuales.
La lente es más gruesa en los bordes que en el centro, de manera que la luz
que entra en ella paralela al eje, sale divergiendo de un punto formado en el
mismo eje entre las prolongaciones de ambos rayos; también conocida como
lente negativa.

La visión a través de una lente divergente es directa, aunque hace que los
objetos parezcan menores de lo que realmente son. No puede ser utilizada para
producir una imagen real que pueda ser proyectada sobre una
pantalla, sino que produce una imagen virtual: una que sólo
puede ser vista mirándola a través de la propia lente.

En la foto se muestra la acción de una sección de la lente divergente y de la

trayectoria de los haces de luz cuando ingresan paralelos provenientes del
infinito

Luego de la refracción los

rayos divergen y sus
prolongaciones determinan
un foco virtual. Al mover la
imagen se desplaza en el
mismo sentido del
movimiento.
Marcha de los rayos luminosos a través de una lente
divergente:

Lente divergente

Trayectoria de los rayos de luz en una lente Divergente

La trayectoria, está sujeta a las siguientes condiciones:
■ Los rayos luminosos que llegan a la lente, paralelos al eje principal o eje óptico
se refractan de manera tal que sus prolongaciones pasan por un punto del eje
llamado foco imagen. La distancia entre la lente y el foco es la llamada distancia
focal.
■ Los rayos de luz que pasan por el centro óptico, al atravesar la lente, no se
desvían.
■ Cualquier rayo de luz que pase por el foco objeto, al atravesar la lente se
refracta paralelamente al eje principal o eje óptico

Las Lentes negativas o divergentes: poseen los bordes

más gruesos que el centro, achican las imágenes
observadas
Lente divergente

Imagen virtual, derecha, menor

■ Cuando el objeto se encuentra alejado del foco objeto, solamente dos rayos
luminosos inciden sobre la lente.

■ El rayo que incide paralelo se refracta, y las prolongaciones de este rayo

forman la imagen del objeto.

■ Todo rayo que atraviesa el centro óptico no se desvía y sus prolongaciones

forman la imagen.

■ Cuando el objeto se encuentra entre el foco objeto y la lente, solamente dos

rayos luminosos inciden sobre la lente.

■ El rayo que incide paralelo se refracta, y las prolongaciones de este rayo

forman la imagen del objeto.

■ Todo rayo que atraviesa el centro óptico no se desvía y sus prolongaciones

forman la imagen.
 Lente convergente

DIFERENCIAS EN LA TRAYECTORIA DE LOS RAYOS ENTRE LENTES

CONVERGENTES Y LENTES DIVERGENTE
La figura muestra la diferencia fundamental entre estos dos tipos de
lentes.
En las convergentes, rayos de luz que llegan a ellas paralelos al eje óptico,
convergen hacia el foco que está del otro lado de la lente. (Imagen de la
izquierda)

En las divergentes en tanto, divergen como si vinieran del foco que está del
mismo lado (Imagen de la derecha)

Clasificación de los distintos tipos de lentes:

Las lentes pueden ser convergentes cuando el centro es más grueso que los
bordes (+). Pueden ser: biconvexas, plano-convexas y cóncavo-convexas, y
divergentes cuando el centro es delgado y los bordes son gruesos (-).
Pueden ser: bicóncavas, plano-cóncavas y convexo-cóncavas.

Las seis formas clásicas de las lentes son:

Lentes convergentes o positivas son: Biconvexa - Plano convexa - Menisco
convmrgente. —

Las lentes convergentes son más gruesas por el centro que por el borde, y
concentran (hacen converger) en un punto los rayos de luz quellas Dtraviesan.

A este punto sB le llama foco (F) y la separación entre él y la lente se conoce

como distGicia focal (f).

Si las lentes son más gruesas por los bordes que por el centro, hace n eligir
(separan) los rayos de luz que pasan por ellas, por lo que se conocei como
lentes divergentes.

Lentes divergentes o negativas son: Plano cóncava - Menisco

divergente
 Actividad 2

1. Define lentes convergentes y divergentes, y desarrolla la marcha de los rayos

en cada una de ellas
2. Busca imágenes ejemplo de lentes convergentes y divergentes
