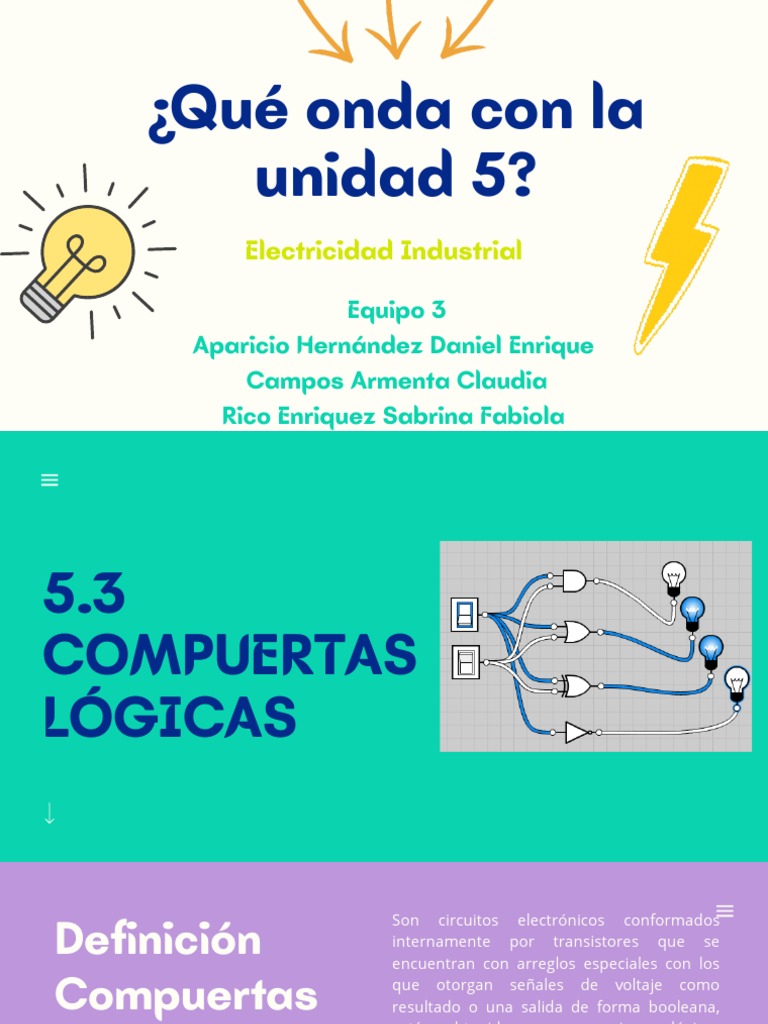

¿Qué onda con la

unidad 5?
Electricidad
Industrial

Equipo 3
Aparicio Hernández Daniel Enrique
Campos Armenta Claudia
Rico Enriquez Sabrina Fabiola
5.3
COMPUERTAS
LÓGICAS
 Son circuitos electrónicos conformados
Definición internamente por transistores que se
encuentran con arreglos especiales con los

Compuertas que otorgan señales de voltaje como

resultado o una salida de forma booleana,
están obtenidos por operaciones lógicas

Lógicas binarias (suma, multiplicación).

Consideraciones:
Las entradas de las compuertas se
consideran como “A” y “B”, la salida se
representa con “Q”

Se considera un estado activo “1” (alto lógico,

con un valor de 5v como máx.) e inactivo “0”
(bajo lógico, con valor de 0v como min).
Lógica:
La lógica positiva es aquella que con una señal en alto se
acciona, representando un 1 binario y con una señal en
bajo se desactiva. representado un 0 binario.
La lógica negativa proporciona los resultados
inversamente, una señal en alto se representa con un 0
binario y una señal en bajo se representa con un 1
binario.
5.3.1 AND,
OR,
INVERSOR,
NAND Y
NOR
 En el Álgebra de Boole se representa por una
Compuerta multiplicación, por lo tanto para tener la salida
en estado activo es necesario que sus entradas

AND tengan un estado binario 1, al tener una

entrada inactiva “0” su salida será 0.
 Su expresión en el Álgebra de Boole es
representada por una suma. Esta compuerta se

Compuerta encuentra en estado activo siempre y cuando

una de sus entradas tenga un estado binario
activo “1”. Para lograr un estado inactivo “0” a la
OR salida, es necesario que todas sus entradas se
encuentren en estado inactivo “0”.
 Su expresión es representada con una letra
testada, para esta compuerta únicamente
se cuenta con una entrada y una salida por

Compuerta lo tanto actúa como un inversor. Si la

entrada se encuentra en estado activo “1”

Inversor/NOT se tendrá a la salida un estado inactivo “0” y

para el caso contrario, si la entrada se
encuentra en estado inactivo “0” a la salida
estará en estado activo “1”.
 También conocida como AND negada o inversa,

Compuerta
es una combinación de las compuertas AND y
NOT que se representa con la compuerta AND
con un círculo a la salida, al tener sus entradas
NAND activas “1” la salida se encuentra inactiva “0”,
otra variación con respeto a las entradas
mantendrá su salida en estado activo “1”
 Es una combinación de las compuertas OR y

Compuerta NOT, en otras palabras la compuerta NOR es la

versión inversa de la compuerta OR. Al tener sus
entradas en estado inactivo “0” su salida estará
NOR en un estado activo “1”, pero si alguna de las
entradas pasa a un estado binario “1” su salida
tendrá un estado inactivo “0”.
 5.3.2
TABLAS DE
VERDAD Y
ECUACIÓN
BOOLEANA
TABLA DE VERDAD
Una tabla de verdad muestra
cómo responde la salida de un
circuito lógico a las varias
combinaciones en las entradas,
utilizando la lógica 1 para
verdadero y lógica 0 para falso.
 Función Booleana
Una función booleana es una función cuyo dominio son las
palabras conformadas por los valores binarios 0 o 1 ("falso"
o "verdadero", respectivamente), y cuyo codominio son
ambos valores 0 y 1.

Existen distintas formas de representar una función lógica,

entre las que podemos destacar las siguientes:
Algebraica
Por tabla de verdad
Numérica
Gráfica
 FORMAS DE SIMPLIFICARLAS
Por simplificación de una función lógica se entiende la obtención
de su mínima expresión.

A la hora de implementar físicamente una función lógica se

suele simplificar para reducir así la complejidad del circuito.

A continuación se indican los modos más usuales de simplificar

una función lógica.

Algebraico
Mapa de Karnaugh
Numérico de Quine-McCluskey
5.4 ÁLGEBRA BOOLEANA
 ¿QUÉ ES?
Es una rama especial del álgebra que
se usa principalmente en electrónica
digital. El álgebra booleana fue
inventada en el año 1854 por el
matemático inglés George Boole.

El álgebra de Boole es un método para

simplificar los circuitos lógicos (o a
veces llamados circuitos de
conmutación lógica) en electrónica
digital.
 LEY CONMUTATIVA

La propiedad conmutativa consiste

en que el orden de los términos no
altera el resultado final.
LEY ASOCIATIVA

La propiedad asociativa consiste en

que los términos de una operación
pueden agruparse de forma indistinta,
obteniendo siempre el mismo
resultado.
 LEY DISTRIBUTIVA

Al multiplicar un número x por dos o más

términos que están sumándose o
restándose, podemos primero efectuar
la suma o resta, o podemos multiplicar el
número x por cada uno de los términos
que están sumándose o restándose,
para luego hacer la sumatoria o resta.
TEOREMAS BÁSICOS Y
TABLAS DE KARNAUGH
En 1953 el Ingeniero Maurice Karnaugh ideó un método que permitía
minimizar funciones lógicas mediante la confección de tablas o mapas del
estado de sus variables.

El método de simplificación de Karnaugh es recomendable utilizarlo para

sistemas con un número de variables de entrada comprendidas entre 2 y 5
variables.

Para aplicar la simplificación de la función lógica por karnaugh primero es

necesario realizar teoremas básicos como la tabla de verdad del problema o
tener la función lógica del circuito a simplificar.
Pasos Para la Simplificación de la
Ecuación o Función Lógica
1º) Dibujamos un tabla de karnaugh con tantas casillas como 2n ,
siendo "n" el número de variables.

Por ejemplo para 2 variables la tabla tendrá 4 casillas, para 3

variables tendrá 8 casillas y para 4 variables tendrá 16 casillas...
 2º) Lo que pretendemos con esta tabla es tener una tabla con todos
los estados de la salida (0 o 1) para las diferentes combinaciones de
las variables de entrada.

Por ejemplo, en la tabla para 3 variables, ponemos las variables a y b

encima de la línea del vértice superior (columnas), y en las columnas de
la tabla tenemos las posibles combinaciones de esas 2 variables: 00, 01,
11 o 10. En la parte de abajo (filas) ponemos la otra variable que nos
queda, la variable c, y sus posibles estados en cada fila que pueden ser
0 o 1.
¿Qué representa cada cuadrado de
la tabla o mapa de Karnaugh?
Una variable lógica o digital puede tener un valor de 0 o de 1.

Dos variables pueden tener los siguientes valores: 00, 01, 11 o 10. En la tabla de
karnaugh, las variables invertidas toman el valor 0 y las no invertidas el valor 1.

Por ejemplo el primer cuadro de la primera columna 00 - primera fila 0;

representará el valor de la salida para el producto de a´x b´ x c´

Y el cuadro de abajo donde c es 1 representará el valor de salida para la

combinación del producto: a´x b´ x c ; donde la c está sin invertir.
3º) Ya tenemos nuestra tabla o mapa de Karnaugh creada, el siguiente paso
es rellenarla con los posibles valores de salida para cada producto de los
valores de entrada

Lo mejor es utilizar siempre la tabla de la verdad, pero puede darse el caso

que tengamos una función lógica de un circuito nada mas.

- Si tenemos la tabla de la verdad tenemos que poner un 0 en el cuadro

donde la combinación de las variables de como salida el valor 0 en la tabla
de la verdad y un 1 en el cuadrado cuya combinación de variables de la
salida 1 en la tabla de la verdad.
 ¿Qué pasa si algún producto de la
suma de productos de la función le
falta alguna variable de entrada?
Por ejemplo imagina que tenemos S = (a x b) + (a´x b x c).

En el primer producto no tenemos la variable c. ¿Que haríamos en estos

casos? Debemos obtener lo que se llama la "expresión canónica" de la
función, que es una expresión con una suma de productos en la que
todos los productos tengan las 3 variables (o las 2, las 4, las 5... depende
las variables que tenga la función.).
Al producto que le faltaba una variable era (a x b) y le faltaba la variable c:
a x b x (c + c´) = a x b x c + a x b x c´
Esto hace que no cambie nada, la única diferencia es que ahora tenemos en
lugar de un producto al que le falta una variable (a x b), dos productos con
todas las variables cada uno (a x b x c + a x b x c´ ), pero que dan el mismo
resultado que el producto de a x b.

El segundo término de la función inicial como no le faltaba ninguna variable

queda como está.

La expresión canónica de la función sería:

S = a x b x c + a x b x c´ + + a´x b x c
4º) Ahora llega el momento la agrupación de UNOS.
Tenemos que agrupar grupos de 1 de dos en dos, de cuatro en cuatro,
de ocho en ocho etc. hasta que queden agrupados todos los UNOS de la
tabla.
debemos agrupar UNOS en grupos de 1, 2, 4, 8, 16....UNOS. y además, la
agrupación debe ser la mayor posible de unos, y no importa que un uno
o varios unos pertenezcan a varias agrupaciones siempre y cuando las
agrupaciones se realicen en vertical o en horizontal (cuadrados o
rectángulos) nunca en diagonal.
5º) Con los Grupos Obtenemos la nueva función simplificada.
Cada grupo de unos nos dará un término (un producto de la suma
de productos) de la nueva función simplificada.

Estos productos se suman y obtenemos la nueva función

simplificada.
 REFERENCIAS
Ingeniería, P. P. [Pasosporingeniería]. (2017, julio 26). COMPUERTA LÓGICA
NOT (Inversor lógico). Youtube. https://www.youtube.com/watch?
v=fJTVTwrkvWk&list=PL46-B5QR6sHntg3995-PvwyzUGZu4epRU
Logicbus. (s/f). Compuertas Lógicas. Com.mx. Recuperado el 25 de abril de
2022, de https://www.logicbus.com.mx/compuertas-logicas.php
