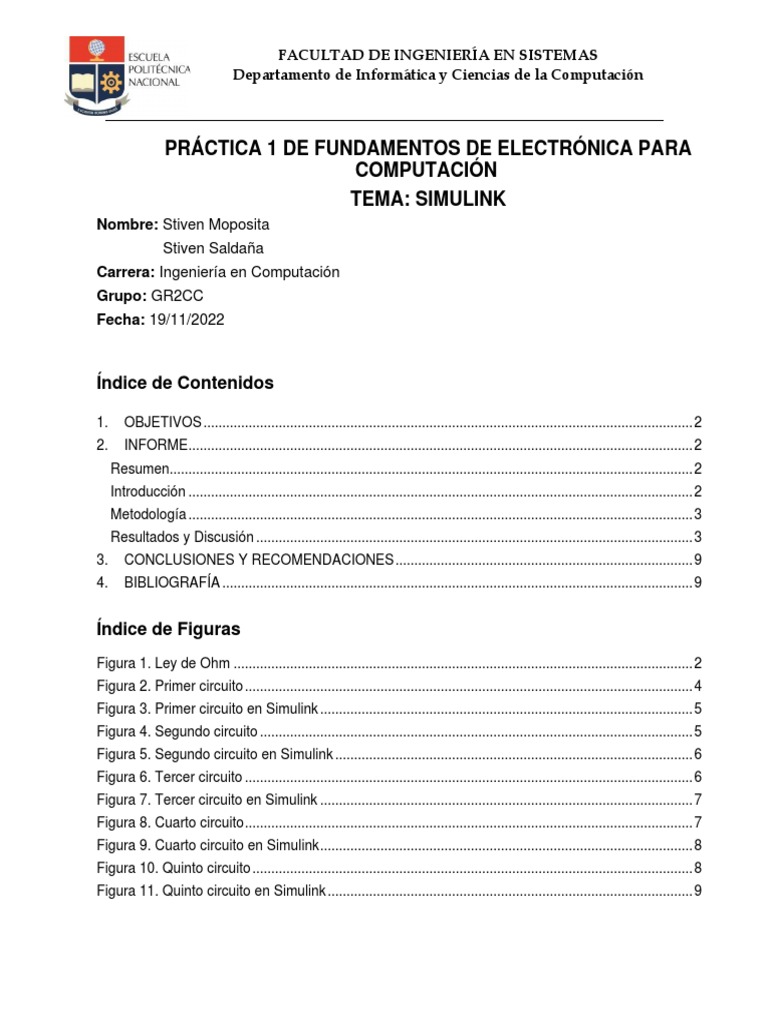

FACULTAD DE INGENIERÍA EN SISTEMAS

Departamento de Informática y Ciencias de la Computación

PRÁCTICA 1 DE FUNDAMENTOS DE ELECTRÓNICA PARA

COMPUTACIÓN
TEMA: SIMULINK
Nombre: Stiven Moposita
Stiven Saldaña
Carrera: Ingeniería en Computación
Grupo: GR2CC
Fecha: 19/11/2022

Índice de Contenidos

1. OBJETIVOS .................................................................................................................................. 2
2. INFORME...................................................................................................................................... 2
Resumen........................................................................................................................................... 2
Introducción ...................................................................................................................................... 2
Metodología ...................................................................................................................................... 3
Resultados y Discusión .................................................................................................................... 3
3. CONCLUSIONES Y RECOMENDACIONES ............................................................................... 9
4. BIBLIOGRAFÍA ............................................................................................................................. 9

Índice de Figuras
Figura 1. Ley de Ohm .......................................................................................................................... 2
Figura 2. Primer circuito ....................................................................................................................... 4
Figura 3. Primer circuito en Simulink ................................................................................................... 5
Figura 4. Segundo circuito ................................................................................................................... 5
Figura 5. Segundo circuito en Simulink ............................................................................................... 6
Figura 6. Tercer circuito ....................................................................................................................... 6
Figura 7. Tercer circuito en Simulink ................................................................................................... 7
Figura 8. Cuarto circuito ....................................................................................................................... 7
Figura 9. Cuarto circuito en Simulink ................................................................................................... 8
Figura 10. Quinto circuito ..................................................................................................................... 8
Figura 11. Quinto circuito en Simulink ................................................................................................. 9
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

1. OBJETIVOS

• Emplear el diseño de circuitos mediante Simulink.

• Mejorar el entendimiento de Simulink para la creación de circuitos.
• Corroborar la validez de la ley de Ohm y las leyes de Kirchhoff.

2. INFORME

Resumen

Por medio de Simulink se verifica la validez de la ley de Ohm y las leyes de Kirchhoff, esta
práctica presenta circuitos con variables desconocidas que son resueltas gracias a la
aplicación de las leyes ya mencionadas, posteriormente son comparadas con los
resultados de la simulación de los mismos circuitos respectivamente. Las comparaciones
presentan una similitud, las cuales indican que las leyes son correctas.

Introducción

En un circuito eléctrico se presentan magnitudes físicas básicas como la Tensión, la

intensidad de corriente eléctrica y la resistencia. Estas magnitudes tienen una relación
entre sí conocida como la ley de Ohm. Esta ley se presenta en la Figura 1.

Figura 1. Ley de Ohm

Fig 1. Triángulo didáctico para facilitar el aprendizaje de la ley de

Ohm. Tomada de “3. Ley de Ohm” por Electronicaieensma,
https://sites.google.com/site/electronica8ieensma/ley-de-ohm
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

Por otro lado, los valores de estas magnitudes dependen también del tipo circuito, en esta
práctica se pueden apreciar 2 tipos: el circuito en serie y en paralelo. El valor de cada
magnitud está definido según las leyes de Kirchhoff, las cuales se presentan en la Tabla
1.

TABLA 1.
LEYES DE KIRCHHOFF
Circuito en Serie Circuito en Paralelo
Voltaje 𝑉𝑇 = 𝑉1 + ⋯ + 𝑉𝑛 Voltaje 𝑉𝑇 = 𝑉1 = ⋯ = 𝑉𝑛
Intensidad 𝐼𝑇 = 𝐼1 = ⋯ = 𝐼𝑛 Intensidad 𝐼𝑇 = 𝐼1 + ⋯ + 𝐼𝑛
1 1 1
Resistencia 𝑅𝑇 = 𝑅1 + ⋯ + 𝑅𝑛 Resistencia = +⋯+
𝑅𝑇 𝑅1 𝑅𝑛

Metodología

El objetivo de esta práctica es verificar la autenticidad de las leyes de Kirchhoff y la ley

Ohm, además de introducir el uso de los programas Simulink y Matlab. Se dispone de
cinco ejercicios en los cuales se presentan algunas magnitudes de voltaje, resistencias o
intensidad de corriente de tal forma que el ejercicio proponga la resolución de las
magnitudes faltantes.
Los ejercicios fueron resueltos mediante la aplicación de las leyes presentadas
previamente en la Figura 1 y la Tabla 1, posteriormente se diseña en Simulink cada
circuito presentado en el ejercicio respectivo; los datos retornados por el simulador fueron
comparados con los datos obtenidos de forma teórica.

Resultados y Discusión

Los resultados teóricos y de diseño de los circuitos de cada ejercicio muestran una
similitud precisa.

1. Calcular la corriente total, la corriente y voltaje que circula por R1 y R2.

DATOS:
Vt=10 V
R1=10 Ω
R2=4.7 Ω
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

Figura 2. Primer circuito

Fig. 2. Circuito en serie correspondiente al ejercicio 1.

Se calcula la resistencia total del 𝐼𝑇 = 𝐼1 = 𝐼2 = 0,68 𝐴

circuito: Ahora se calculan los voltajes:
𝑅𝑇 = 𝑅1 + 𝑅2 𝑉1 = 𝐼1 ∗ 𝑅1 = 0.68 𝐴 ∗ 10 Ω
𝑅𝑇 = 10 Ω + 4,7 Ω 𝑉1 = 6,8 𝑉
𝑅𝑇 = 14,7 Ω
Ahora se calcula la resistencia total: 𝑉2 = 𝐼2 ∗ 𝑅2 = 0,68 𝐴 ∗ 4,7 Ω
𝑉𝑇 10 𝑉 𝑉2 = 3,2 𝑉
𝐼𝑇 = = = 0,68 𝐴
𝑅𝑇 14,7 Ω
Según las leyes de Kirchhoff se tiene Los datos obtenidos se presentan en la
para las intensidades: Tabla 2.

TABLA 2.
RESULTADOS TEÓRICOS DEL EJERCICIO 1
𝐼𝑇 𝐼1 𝐼2 𝑉1 𝑉2
0,68 0,68 0,68 6,8 3,2
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

Figura 3. Primer circuito en Simulink

Fig. 3. Diseño del primer circuito en Simulink verificando los resultados.

2. Determine el voltaje a través de cada resistor

Figura 4. Segundo circuito

Fig.4. Circuito en paralelo correspondiente al ejercicio 2.

Según las leyes de Kirchhoff en un circuito en paralelo el voltaje es el mismo.

𝑉𝑆 = 𝑉1 = 𝑉2 = 𝑉3 = 𝑉4 = 𝑉5 = 25 𝑉
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

Figura 5. Segundo circuito en Simulink

Fig. 5. Diseño del segundo circuito en Simulink verificando los resultados.

3. ¿Cuánto voltaje indica el voltímetro 1? ¿El voltímetro 2? Asumir cualquier valor de

R1 y R2.

Figura 6. Tercer circuito

Fig.6. Circuito en paralelo correspondiente al ejercicio 3.

Ambos voltímetros marcarán el mismo voltaje que corresponde al voltaje total, ya que
se cumplen las leyes de Kirchhoff, el cual indica que en un circuito en paralelo los
voltajes son los mismos.
𝑉𝑇 = 𝑉1 = 𝑉2 = 50 𝑉
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

Figura 7. Tercer circuito en Simulink

Fig. 7. Diseño del tercer circuito en Simulink verificando los resultados.

4. Las corrientes de rama se muestran en el circuito de la figura. Determine la

corriente total que entra al nodo A y la corriente total que sale del nodo B.
Considere Vs=12V.

Figura 8. Cuarto circuito

Fig.8. Circuito en paralelo correspondiente al ejercicio 4.

Según las leyes de Kirchoff se cumple que:

𝐼𝑇 = 𝐼1 + 𝐼2
𝐼𝑇 = 5 𝑚𝐴 + 12 𝑚𝐴
𝐼𝑇 = 17 𝑚𝐴
La corriente total que entra por el nodo A es igual a la corriente total que sale por el nodo
B y corresponde a 𝐼𝑇 = 17 𝑚𝐴
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

Figura 9. Cuarto circuito en Simulink

Fig. 9. Diseño del cuarto circuito en Simulink verificando los resultados.

5. Determine la corriente I2 a través de R2 en la figura. Utilice Vs=20V.

Figura 10. Quinto circuito

Fig.10. Circuito en paralelo correspondiente al ejercicio 5.

𝐼𝑇 = 𝐼1 + 𝐼2 + 𝐼3
100 𝑚𝐴 = 30 𝑚𝐴 + 𝐼2 + 20 𝑚𝐴
𝐼2 = 100 𝑚𝐴 − 30 𝑚𝐴 − 20 𝑚𝐴
𝐼2 = 50 𝑚𝐴
 FACULTAD DE INGENIERÍA EN SISTEMAS
Departamento de Informática y Ciencias de la Computación

Figura 11. Quinto circuito en Simulink

Fig. 11. Diseño del quinto circuito en Simulink verificando los resultados.

3. CONCLUSIONES Y RECOMENDACIONES

• Se comprueba que la ley de Ohm y las leyes de Kirchhoff son correctas.

• Se ha logrado generar diseños funcionales de circuitos dentro de Simulink.
• Se recomienda verificar que todas las conexiones entre los elementos del circuito
estén conectadas.
• Poner atención en la alineación de los cables, debido a que suele confundirse el
lado positivo con el lado negativo de cables que unen los elementos del circuito.
• Verificar que la conexión de los amperímetros esté en serie con el circuito, y que el
voltímetro tenga dos puntos de conexión.
• Siempre colocar una referencia eléctrica dentro del simulador, es necesario no
olvidarse de la conexión a tierra eléctrica, caso contrario el circuito presentará un
error.

4. BIBLIOGRAFÍA
[1] S.Martinez. (2022, Nov 9). Práctica Semana1 [Online]. Available:
https://aulasvirtuales.epn.edu.ec/course/view.php?id=31947

[2] s.a. (s.f). Ley de Ohm [Online]. Avaliable:

https://sites.google.com/site/electronica8ieensma/_/rsrc/1470605326123/ley-de-ohm/tria-ley-
