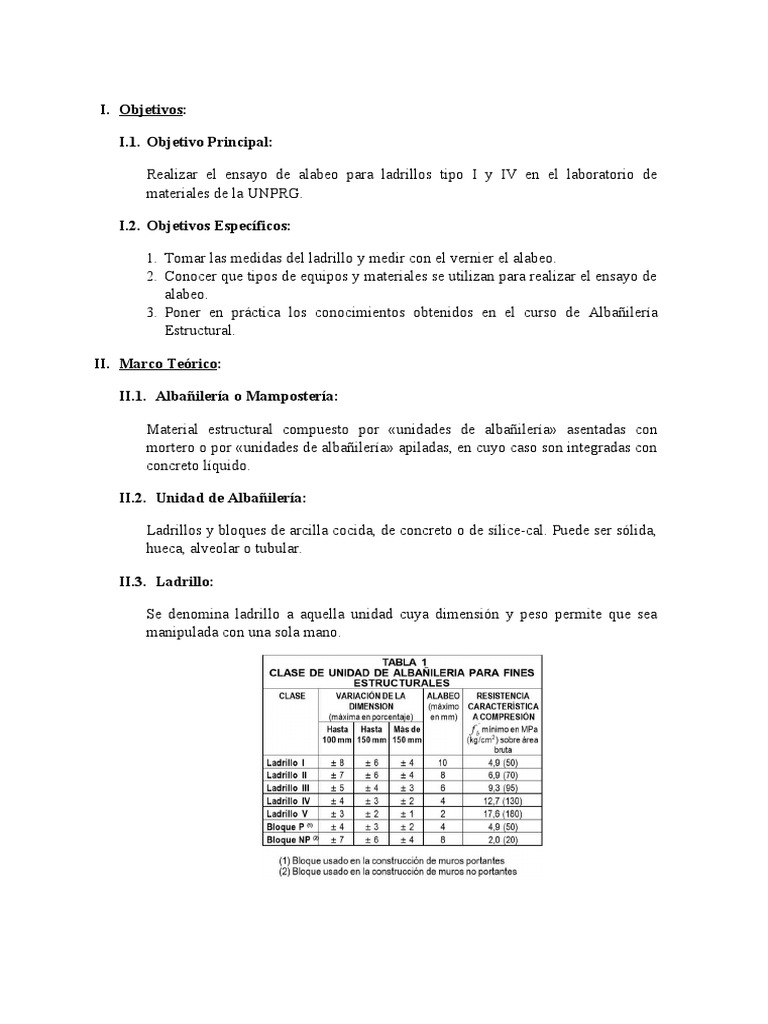

I.

Objetivos:

I.1. Objetivo Principal:

Realizar el ensayo de alabeo para ladrillos tipo I y IV en el laboratorio de

materiales de la UNPRG.

I.2. Objetivos Específicos:

1. Tomar las medidas del ladrillo y medir con el vernier el alabeo.

2. Conocer que tipos de equipos y materiales se utilizan para realizar el ensayo de
alabeo.
3. Poner en práctica los conocimientos obtenidos en el curso de Albañilería
Estructural.

II. Marco Teórico:

II.1. Albañilería o Mampostería:

Material estructural compuesto por «unidades de albañilería» asentadas con

mortero o por «unidades de albañilería» apiladas, en cuyo caso son integradas con
concreto líquido.

II.2. Unidad de Albañilería:

Ladrillos y bloques de arcilla cocida, de concreto o de sílice-cal. Puede ser sólida,

hueca, alveolar o tubular.

II.3. Ladrillo:

Se denomina ladrillo a aquella unidad cuya dimensión y peso permite que sea
manipulada con una sola mano.
 II.4. Ensayo de Alabeo:

Este ensayo se realiza para medir la concavidad que tiene el ladrillo, con una regla
puesta en forma diagonal se observa sus concavidades del ladrillo.

II.5. Normas a consultar:

 NTP 399.604:2002 UNIDADES DE ALBAÑILERÍA: Métodos de muestreo y

ensayo de unidades de albañilería de concreto.
 NTP 399.613:2005 UNIDADES DE ALBAÑILERÍA: Métodos de muestreo y
ensayo de ladrillos de arcilla usados en albañilería.
 Norma E.070: UNIDADES DE ALBAÑILERÍA.

III. Equipos y materiales:

Ladrillos Tipo I Ladrillos Tipo IV

Regla Vernier

IV. Procedimiento:
1. Se tomaron las muestras de ladrillo con los cuales se realizará el ensayo; se debe
colocar una marca para identificar la muestra y el tipo.
2. Con ayuda de una regla se verifica la concavidad del ladrillo, para así con el
vernier tomar dicha medida. Por ladrillo se tomaron tres medidas (lado derecho,
lado izquierdo y el centro).
 3. Posteriormente en el formato se anotan los datos obtenidos de las mediciones.

V. Resultados y discusión:

V.1.Resultados de alabeo para ladrillo tipo I:

MUESTRA MEDIDAS DEL

TIPO DE MEDIDAS DEL MEDIDAS DEL
DE LADRILLOLADO PROMEDIO DE
LADRILLO O LADRILO LADO LADRILLO
LADRILL IZQUIERDO ALABEO (mm)
CARACTERÍSTICA DERECHO (mm) CENTRO (mm)
O (mm)
M-1 I 1.5 1.0 3.0 1.83
M-2 I 0.3 0.5 2.0 0.93
M-3 I 2.2 2.8 2.0 2.33
M-4 I 1.0 1.0 3.0 1.67
M-5 I 1.5 2.5 1.0 1.67

V.2.Resultados de alabeo para ladrillo tipo IV:

MUESTRA MEDIDAS DEL

TIPO DE MEDIDAS DEL MEDIDAS DEL
DE LADRILLOLADO PROMEDIO DE
LADRILLO O LADRILO LADO LADRILLO
LADRILL IZQUIERDO ALABEO (mm)
CARACTERÍSTICA DERECHO (mm) CENTRO (mm)
O (mm)
M-1 IV 0.0 1.5 2.0 1.17
M-2 IV 0.99 0.0 2.1 1.00
 M-3 IV 0.0 0.0 2.0 0.67
M-4 IV 0.0 0.4 1.5 0.63
M-5 IV 0.1 0.5 1.0 0.53

VI. Conclusiones:

VII. Recomendaciones:
