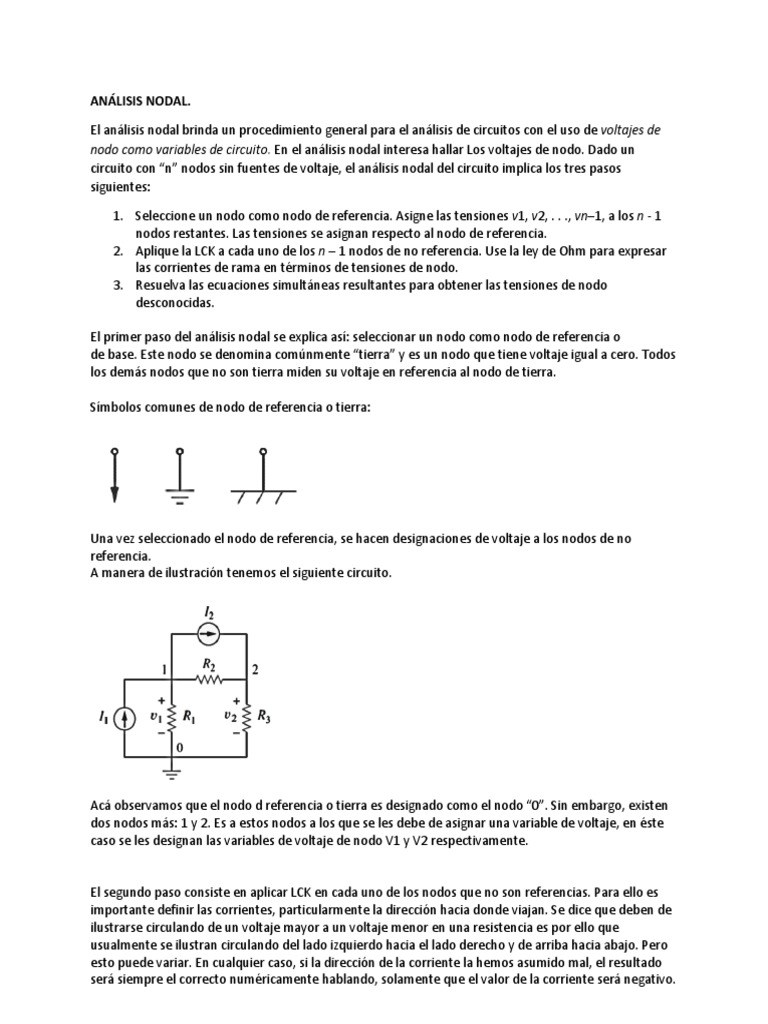

ANÁLISIS NODAL.

El análisis nodal brinda un procedimiento general para el análisis de circuitos con el uso de voltajes de
nodo como variables de circuito. En el análisis nodal interesa hallar Los voltajes de nodo. Dado un
circuito con “n” nodos sin fuentes de voltaje, el análisis nodal del circuito implica los tres pasos
siguientes:

1. Seleccione un nodo como nodo de referencia. Asigne las tensiones v1, v2, . . ., vn–1, a los n - 1
nodos restantes. Las tensiones se asignan respecto al nodo de referencia.
2. Aplique la LCK a cada uno de los n – 1 nodos de no referencia. Use la ley de Ohm para expresar
las corrientes de rama en términos de tensiones de nodo.
3. Resuelva las ecuaciones simultáneas resultantes para obtener las tensiones de nodo
desconocidas.

El primer paso del análisis nodal se explica así: seleccionar un nodo como nodo de referencia o
de base. Este nodo se denomina comúnmente “tierra” y es un nodo que tiene voltaje igual a cero. Todos
los demás nodos que no son tierra miden su voltaje en referencia al nodo de tierra.

Símbolos comunes de nodo de referencia o tierra:

Una vez seleccionado el nodo de referencia, se hacen designaciones de voltaje a los nodos de no
referencia.
A manera de ilustración tenemos el siguiente circuito.

Acá observamos que el nodo d referencia o tierra es designado como el nodo “0”. Sin embargo, existen
dos nodos más: 1 y 2. Es a estos nodos a los que se les debe de asignar una variable de voltaje, en éste
caso se les designan las variables de voltaje de nodo V1 y V2 respectivamente.

El segundo paso consiste en aplicar LCK en cada uno de los nodos que no son referencias. Para ello es
importante definir las corrientes, particularmente la dirección hacia donde viajan. Se dice que deben de
ilustrarse circulando de un voltaje mayor a un voltaje menor en una resistencia es por ello que
usualmente se ilustran circulando del lado izquierdo hacia el lado derecho y de arriba hacia abajo. Pero
esto puede variar. En cualquier caso, si la dirección de la corriente la hemos asumido mal, el resultado
será siempre el correcto numéricamente hablando, solamente que el valor de la corriente será negativo.
En el mismo circuito de ejemplo, mostramos a continuación la dirección asumida de las corrientes.

Aplicando LCK en nodo 1:

Y en el nodo 2:

(Las corrientes representadas con letras mayúsculas son las corrientes de las fuentes).

En las ecuaciones anteriores debemos de sustituir a las corrientes desconocidas por sus respectivas
ecuaciones de ley de Ohm.

Las ecuaciones quedarían de la siguiente manera para el nodo 1 y el nodo 2 de forma respectiva:
En el tercer paso lo que restaría es resolver el sistema de ecuaciones lineales de más de una incógnita
resultante. Las incógnitas serán los voltajes de nodo y las variables independientes serán las fuentes de
corriente cuyos valores se deben de conocer.

La forma de resolver estos sistemas de ecuaciones queda a discreción del estudiante, puede apoyarse
en métodos matriciales, simultaneo, o métodos por medio de software o alguna aplicación en celular o
PC.

EJEMPLO 1.

Calcular los voltajes indicados en los nodos del siguiente circuito.

Lo primero es ubicar el nodo de referencia y a los otros nodos que no son referencias asignarles un
número. En el caso del planteamiento del problema el circuito ya tiene determinado los nodos.

Lo que procede es asignar los voltajes a los nodos que no son referencia y ubicar las corrientes en cada
elemento o rama del circuito donde tenemos elementos pasivos (en este caso en todas las resistencias).
Tenemos dos nodos: Nodo 1 con su voltaje V1 y nodo 2 con su voltaje V2.

Se debe de aplicar LCK en cada uno de ellos.

LCK en nodo 1 (V1):

Al sustituir cada corriente por su respectiva Ley de Ohm:

Al homogenizar la ecuación anterior mediante el mínimo común divisor obtenemos la siguiente

expresión:

Y reduciendo términos semejantes:

(ECUACION A)

LCK en nodo 2 (V2):

Sustituyendo la Ley de Ohm en cada una de las corrientes:

Homogenizando:

Reduciendo términos semejantes:

(ECUACION B)
Las ecuaciones A y B constituyen un sistema de ecuaciones lineales de dos incógnitas, las cuales pueden
resolverse por cualquier método numérico o matricial que el estudiante estime conveniente. La solución
de dicho sistema de ecuaciones lineales con dos incógnitas (V1 y V2) es el siguiente:

V1 = 13.333 Voltios.

V2 = 20 Voltios.

Y al sustituir los valores de los voltajes obtenidos en las ecuaciones para cada corriente obtenemos:

I1 = 5 Amperios

I2 = 1.6668 Amperios

I3 = 6.667 Amperios

I4 = 10 Amperios

I5 = 3.333 Amperios.
