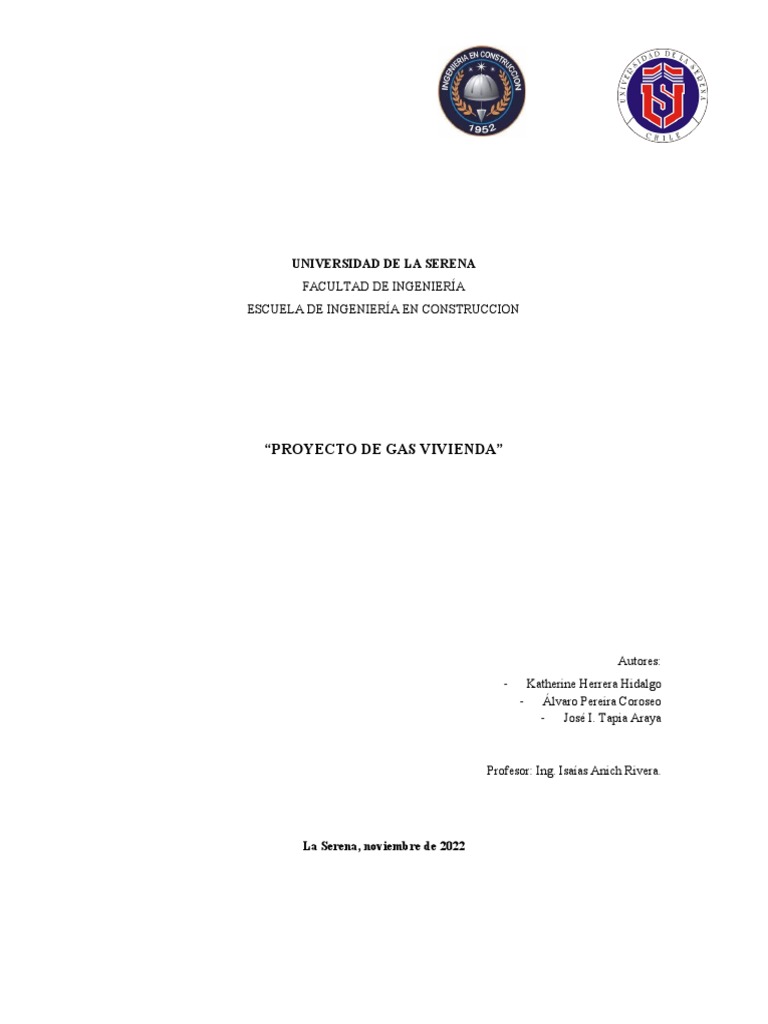

UNIVERSIDAD DE LA SERENA

FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA EN CONSTRUCCION

“PROYECTO DE GAS VIVIENDA”

Autores:
- Katherine Herrera Hidalgo
- Álvaro Pereira Coroseo
- José I. Tapia Araya

Profesor: Ing. Isaías Anich Rivera.

La Serena, noviembre de 2022

 CONTENIDO

1 Introducción..................................................................................................................3

2 Datos...............................................................................................................................4

2.1 Potencia instalada parcial........................................................................................4

2.2 Potencia instalada total............................................................................................5

3 Cálculo de estanque......................................................................................................5

4 Cálculo de volumen bruto mínimo..............................................................................6

5 Cálculo de ventilacion...................................................................................................7

6 Cálculo de Cañerias......................................................................................................8
 1 Introducción

En el presente informe se presentan los antecedentes, diseño y verificación de una instalación de gas
domiciliaria tipo 3, necesaria para abastecer una vivienda, ubicada en calle Benavente 980, en la ciudad de La
Serena, el cual consta con los siguientes artefactos:
 Calefón Nº1 14 lts, tiro forzado.
 Calefón Nº2 14 lts Tiro forzado.
 Calefón Nº3 14 lts Tiro forzado.
 Cocina encimera.
 Horno.
2 Datos
Recinto: Vivienda.
Ciudad: La Serena.
Superficie vivienda: 361,59 (m2 ).
Temperatura de Cálculo: 5 ºC .
Tipo de Consumo: Consumo Intermitente, según art. DS66.
Nivel de Consumo: Consumo Alto, según tabla XVI: Clasificación de los consumidores según superficie
construida de la vivienda, DS66.
Superficie construida: 479,77 (m2 ).

Superficie terreno libre: 11.307,50 (m2 ).

Superficie terreno: 11.787,27 (m2 ).

2.1 Potencia instalada parcial

TIEMPO DE FUNCIONAMIENTO
ARTEFACTO POTENCIA (kW)
(hr/día)
1 calefón N°1 14 lts 1 24,00
1 calefón N°2 14 lts 1 24,00
1 calefón N°3 14 lts 1 24,00
1 cocina encimera 2 10,00
1 horno 1 3,00
 Por instalación = 85,00
Tubería cobre Tipo L

2.2 Potencia instalada total

POTENCIA
ARTEFACTO (Mcal/hr)
TIPO A
1 cocina encimera 8.60
1 horno 2.58
Por instalación = 11.18
TIPO B
1 calefón N°1 14 lts 20,64
1 calefón N°2 14 lts 20,64
1 calefón N°3 14 lts 20,64
Por instalación = 61,92

3 Cálculo de estanque

La potencia de los calefont será de referencia marca ALBIN TROTTER .

Datos:
- PIT = 10+3+ 24,00*3 = 85,00(kW).
- PIT= 85,00 / 1,163 = 73,01 (Mcal/hr).
- FS=1; Corresponde a una instalación.
- RV= 66 (Mcal/hr), según tabla.

PIT [ mcal / h ]∗Fs

N=
Rv
 ( 73,01 ∗1 )
𝑁= =1,107 ≈ 2estanques
66
Se propone la instalación de dos estanques verticales de 0,5 m3
Datos:
- Vol= 2 * 0,45 = 0,9 m3
- PC = 6117 Mcal/ m3
- CD= 10*2 + 2,58*1 + 20,64*3*1 = 84,5 (Mcal/hr)

( V ⋅ PC )
D=
CD ⋅ N ⋅1,25

0,9⋅6117
𝐷= =52,12≈ 52 𝑑𝑖𝑎𝑠
84,5 ⋅1 ⋅1,25

Por lo tanto, Se debe recargar los estanques cada 52 dias.

4 Cálculo de volumen bruto mínimo

Potencia total (kW) Volumen Bruto Mínimo (m3)

Pt ≤ 16 8
Pt > 16 Pm - 8
Tabla XX. Volumen de recintos en función de la potencia del artefacto a gas tipo A, excepto estufas, Decreto
supremo 66.
Donde:
Pt: Potencia total expresada en kilowatt (kW), correspondiente a la suma de las potencias nominales de los
artefactos a gas tipo A instalados en el recinto.
Pm: Valor numérico de Pt (m3) a efectos de cálculo de volumen bruto mínimo.

1. Cocina .
De dimensiones 520x400 cm
Artefactos tipo A Cantidad Potencia (kW)
Cocina encimera 1 10,0
Horno 1 3,0
Potencia instalada total
𝑃𝑖𝑡=1 ⋅10,00+1 ⋅3,00=13,00 ( 𝑘𝑊 )
Volumen bruto mínimo : Para calcular el volumen bruto mínimo, Debemos comparar la potencia instalada
total con la tabla XX del DS 66.

𝑉𝑜𝑙 . 𝑚𝑖𝑛=8 ( 𝑚 )
3

Volumen real: Para el cálculo del volumen real se empleara la siguiente formula :
V real= Area recinto ⋅ Altura
Según lo especificado en los planos del proyecto, este mismo poseerá una altura de cielo común de 2,5 m
Nota: Para este caso se establece una altura de 2,4 metros (esto según el decreto supremo 66, Art.70.2.1)
Área cocina-comedor= m 2|

𝑉𝑟𝑒𝑎𝑙=58.15𝑚 2 ⋅2,4 𝑚=139,56 𝑚3

Comparamos:
139,56 > 8
∴ el recinto cuenta con el volumen bruto mínimo requerido para que funcione bien y con mínimos peligros.

5 Cálculo de ventilación

Potencia total (kW) Superficie libre mínima de la abertura o conducto de ventilación S (cm2)
Directa Indirecta
Pt ≤ 25 S ≥100 S ≥125
Pt > 25 S ≥ Pt(kW)*4 S ≥ Pt(kW)*5
Pt : Potencia total expresada en kilowatt (kW), corresponde a la suma de las potencias nominales de los
artefactos a gas de circuito abierto instalado en un recinto Tabla XXI. Superficie de las aberturas de
ventilación en función de la potencia
Nota: Para efectos de los caculos consideramos una ventilación directa
Cocina:
13,00 kW ≤ 25 ⟶ 𝑆 ≥ 100 𝐶 𝑚2

Con esto se requiere de una superficie mínima de 100 C m2 para la ventilación, estableciendo una ventilación

mínima superior e inferior de 50 C m 2.

6 Cálculo de Cañerías

Artefacto H (Altura (m))

Encimera 1,00
Horno 0,80
Calefont 1,30

d 2
PCS 119,7
Densidad Relativa Y Poder Calorífico para GLP, Tabla VI DS66, Propiedades físicas de los gases y
condiciones de referencia.

Denominación comercial K
3/8 a 1 1800
1¼a1½ 1980
2a2½ 2160
3 2340
4 2420
Tabla IX: DS66, Factor de fricción K

Tipo de gas Pérdida máxima de presión Descripción

aceptable (Pa)
Gas Licuado de 150 Entre el regulador de 2da etapa o de simple etapa, o el
Petróleo medidor, y cada uno de los artefactos.

Tabla VIII: DS66, Pérdida Máxima de Presión Según el Tipo de Gas (EXTRACTO)

Denominación Diámetro
Comercial (mm)
3/8 10,92
1/2 13,84
3/4 19,94
 1 26,04
1 1/4 32,12
1 1/2 38,24
2 50,42
3 75,25
4 99,2
6 N.A

Baja Presión (BPS) P < 5 kPa

Media Presión (MPS) 5 kPa < P < 600 kPa
Alta Presión (APS) P > 600 kPa

Nota: Los artefactos contenidos en el proyecto son todos de baja presión.

Para calcular la perdidas de presión en las cañerías utilizaremos la fórmula siguiente:

( )
2
d⋅ L P
∆ P= 5
⋅ −7,5
D 2,68 ⋅10 ⋅ K ⋅ PCS

Pto Inicial Pto Final L(m) P(kw) D.nom. (") D(mm) K ΔP (Pa) ΔP acum (Pa) Pto Final
E 1 23.09 85.00 1 26.4 1800 78.03 78.03 1
1 4 19.32 37.00 1 26.4 1800 12.37 90.40 4
4 5 4.93 24.00 3/4 19.26 1800 6.43 96.83 5
5 C1 1.9 24.00 1/2 13.84 1800 12.93 109.76 C1
4 6 1.77 13.00 1/2 13.84 1800 3.53 93.94 6
6 H 2.94 3.00 1/2 13.84 1800 0.31 94.25 H
6 Co 5.526 10.00 1/2 13.84 1800 6.53 100.46 Co
1 2 18.63 48.00 1 26.4 1800 20.08 98.11 2
2 C2 2.48 24.00 1/2 13.84 1800 16.87 114.98 C2
2 3 5.85 24.00 1 26.4 1800 1.58 99.68 3
 3 C3 2.48 24.00 1/2 13.84 1800 16.87 116.56 C3

“Informe Técnico de la Instalación de Artefactos a Gas“

Antecedentes requeridos.
1. Artefacto a gas.
- Individualización:
· Artefacto: Horno
· Marca: Albin Trotter
· Modelo: AT-XN HAMMER N19 GAS LICUADO

- Tipo: A
- Tipo de evacuación:
· Tiro natural
- Potencia nominal: 3 kW
- Tipo de gas: GLP

2. Recinto de Instalación.
- Ubicación: Interior
· Emplazamiento: Sector cocina, en muro de la cocina que da hacia el exterior, a 1,20 m al este desde
la isla que conecta entre la cocina y el living/comedor.
· Recintos continuos; comedor/living, Logia.

- Volumen:
· Volumen real (cálculo detallado) = 139,56 m3
· Volumen mínimo= 8 m3 , según reglamento.

- Ventilación (superior inferior):

· Ubicación
· Área efectiva: 56,5 cm2
· Altura: 2,15 m
· Distancias a otras ventilaciones y aberturas. >1 m
· Distancias a salidas de conductos de evacuación de gases; No aplica
· Si existen ventilaciones indirectas, indicar ubicación, área efectiva, altura, distancias a otras
aberturas o ventilaciones, distancias a conductos de evacuación de gases. No aplica

- Sistemas de extracción, indicar la existencia de: No aplica.

· Campanas
· Ventiladores, etc.

- Indicar el sistema utilizado para la protección del artefacto contra factores climáticos o corrientes de
aires que puedan afectar su normal funcionamiento.
- Indicar los requisitos específicos establecidos por el fabricante.

3. Sistema de evacuación de gases producto de la combustión individual (Evacuación individual y

conductos de enlace). No aplica
- Material del conducto
- Sección del conducto en caso ventilación a los 4 vientos.
- Diámetro interior, diámetro min. Según Tabla XXXIII, en caso de evacuación directa a fachada.
- Diseño del conducto:
· Sección
· Altura de la chimenea para artefactos de tiro natural (justificación sobre la base de la solución
utilizada)
- Distancias mínimas de seguridad:
· Ubicación de los terminales de conductos
· Distancias entre conductos (si corresponde)
- Especificaciones del sombrerete y Justificación de su diseño (si corresponde)
- Condiciones específicas del fabricante.
 “Informe Técnico de la Instalación de Artefactos a Gas“
Antecedentes requeridos.
1. Artefacto a gas.
- Individualización:
· Artefacto: Cocina encimera
· Marca: FDV
· Modelo: DESIGN 70
- Tipo: A
- Tipo de evacuación:
· Tiro natural
- Potencia nominal: 10 kW
- Tipo de gas: GLP

2. Recinto de Instalación.
- Ubicación: Interior
· Emplazamiento: Sector cocina, situada en la isla que esta entre la cocina y el comedor/Living.
· Recintos continuos. Comedor/Living

- Volumen:
· Volumen real (cálculo detallado)= 139,56 m3
· Volumen mínimo= 8 m3según reglamento

- Ventilación (superior inferior):

· Ubicación
· Área efectiva: 56,5 cm2
· Altura: 2,15 m
 Distancias a otras ventilaciones y aberturas > 1 m
 Distancias a salidas de conductos de evacuación de gases, No aplica
 Si existen ventilaciones indirectas, indicar ubicación, área efectiva, altura, distancias a otras
aberturas o ventilaciones, distancias a conductos de evacuación de gases. No aplica.

- Sistemas de extracción, indicar la existencia de: No aplica.

 Campanas
 Ventiladores, etc.

- Indicar el sistema utilizado para la protección del artefacto contra factores climáticos o corrientes de
aires que puedan afectar su normal funcionamiento.
- Indicar los requisitos específicos establecidos por el fabricante.

3. Sistema de evacuación de gases producto de la combustión individual (Evacuación individual y

conductos de enlace). No aplica
- Material del conducto.
- Diámetro interior, diámetro min. Según Tabla XXXIII, en caso de evacuación directa a fachada.
- Diseño del conducto:
· Sección
· Altura de la chimenea para artefactos de tiro natural (justificación sobre la base de la solución
utilizada)
- Distancias mínimas de seguridad:
· Ubicación de los terminales de conductos
· Distancias entre conductos (si corresponde)
- Especificaciones del sombrerete y Justificación de su diseño (si corresponde)
- Condiciones específicas del fabricante.
 “Informe Técnico de la Instalación de Artefactos a Gas“
Antecedentes requeridos.
1. Artefacto a gas.
- Individualización:
· Artefacto: Calefón
· Marca: Albin Trotter
· Modelo: ATMD Tiro Forzado Digital 14lt .
- Tipo: B
- Tipo de evacuación:
· forzado
- Potencia nominal: 24 kW
- Tipo de gas: GLP

2. Recinto de Instalación.
- Ubicación: Exteriores
- Volumen:
· Volumen real (cálculo detallado)
· Volumen mínimo, calculado en m3 según reglamento
- Ventilación : superior
· Ubicación
· Área efectiva en cm2
· Altura
· Distancias a otras ventilaciones y aberturas
· Distancias a salidas de conductos de evacuación de gases
· Si existen ventilaciones indirectas, indicar ubicación, área efectiva, altura, distancias a otras
aberturas o ventilaciones, distancias a conductos de evacuación de gases.

- Sistemas de extracción, indicar la existencia de:

· campanas
· ventiladores, etc.

- Indicar el sistema utilizado para la protección del artefacto contra factores climáticos o corrientes de
aires que puedan afectar su normal funcionamiento.
- Gabinete para Calefón con toldo de 12 a 15 lt

- Indicar los requerimientos específicos establecidos por el fabricante.

3. Sistema de evacuación de gases producto de la combustión individual (Evacuación individual y

conductos de enlace).
- Material del conducto: Aluminio
- Sección del conducto en caso de ventilación a los 4 vientos.78,53 Cm2 (∅ 100 mm)
- Diámetro interior 60 mm . Según Tabla XXXIII, en caso de evacuación directa a fachada. diámetro
min (125)
- Diseño del conducto:
· Sección
· Altura de la chimenea para artefactos de tiro natural (justificación sobre la base de la solución
utilizada)
- Distancias mínimas de seguridad:
· Ubicación de los terminales de conductos
· Distancias entre conductos (si corresponde)
- Especificaciones del sombrerete y Justificación de su diseño (si corresponde)
- Condiciones específicas del fabricante.
