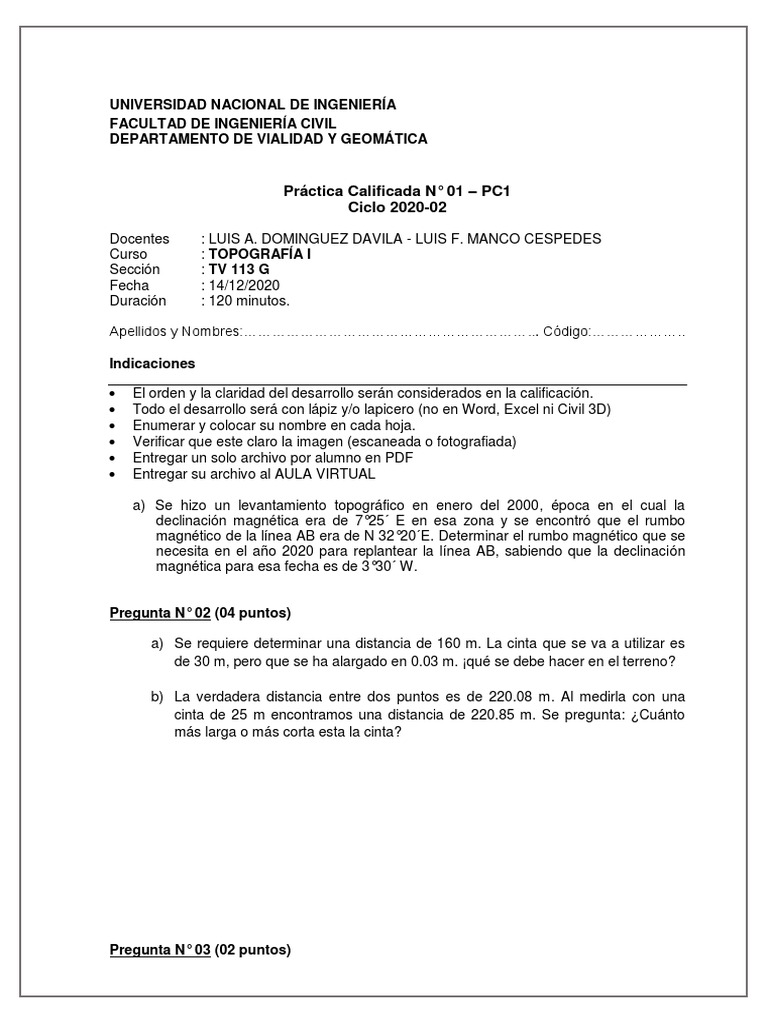

UNIVERSIDAD NACIONAL DE INGENIERÍA

FACULTAD DE INGENIERÍA CIVIL

DEPARTAMENTO DE VIALIDAD Y GEOMÁTICA

Práctica Calificada N° 01 – PC1

Ciclo 2020-02

Docentes : LUIS A. DOMINGUEZ DAVILA - LUIS F. MANCO CESPEDES

Curso : TOPOGRAFÍA I
Sección : TV 113 G
Fecha : 14/12/2020
Duración : 120 minutos.

Apellidos y Nombres:……………………………………………………... Código:………………..

Indicaciones

 El orden y la claridad del desarrollo serán considerados en la calificación.

 Todo el desarrollo será con lápiz y/o lapicero (no en Word, Excel ni Civil 3D)
 Enumerar y colocar su nombre en cada hoja.
 Verificar que este claro la imagen (escaneada o fotografiada)
 Entregar un solo archivo por alumno en PDF
 Entregar su archivo al AULA VIRTUAL

a) Se hizo un levantamiento topográfico en enero del 2000, época en el cual la

declinación magnética era de 7°25´ E en esa zona y se encontró que el rumbo
magnético de la línea AB era de N 32°20´E. Determinar el rumbo magnético que se
necesita en el año 2020 para replantear la línea AB, sabiendo que la declinación
magnética para esa fecha es de 3°30´ W.

Pregunta N° 02 (04 puntos)

a) Se requiere determinar una distancia de 160 m. La cinta que se va a utilizar es

de 30 m, pero que se ha alargado en 0.03 m. ¡qué se debe hacer en el terreno?

b) La verdadera distancia entre dos puntos es de 220.08 m. Al medirla con una

cinta de 25 m encontramos una distancia de 220.85 m. Se pregunta: ¿Cuánto
más larga o más corta esta la cinta?

Pregunta N° 03 (02 puntos)

Completar el cuadro adjunto.
AZIMUT AZIMUT RUMBO
DIRECTO RUMBO INVERSO
INVERSO DIRECTO
180°00´00”

204°56´49”
SUR
S 86°45’34” E

Pregunta N° 04 (12 puntos)

Se realizó el levantamiento topográfico de una poligonal de 05 lados, cuyos datos de

campo son los siguientes:
- Vértices de la poligonal ubicados en sentido anti-horario.
- La primera letra de cada lado corresponde al ángulo interno medido.
- Coordenadas del vértice A: (dato entregado por el profesor)
Del código del alumno. Ejemplo: si mi código es 20181200, para la coordenada
NORTE se elimina los 2 números iniciales (20) y se le agrega el número 8, con lo que
quedaría Norte (N) = 8´181,200.00 y para la coordenada ESTE se elimina el número 20
solamente, no se agrega nada y quedaría Este (E) = 181,200.00
- Rumbo (AB) = RAB = Calculado de la primera pregunta.
- Precisión del Equipo 10".

Vertice Angulo Medido Lado Distancia (m)

A 134°54'47" AB 137.76
B 79°39'57" BC 186.21
C 127°14'48" CD 138.42
D 93°50'24" DE 165.17
E 104°20'14" EA 146.81
Trabajar con 4 decimales.
Se pide calcular:
a) El error de cierre angular y el ajuste angular. (02 punto)
b) El azimut y rumbo de cada lado de la poligonal. (02 puntos)
c) Las proyecciones y sus correcciones. (02 puntos)
d) El error de cierre lineal y el error relativo (01punto)
e) Las coordenadas corregidas de cada vértice de la poligonal. (01 punto)
f) Dibujar la poligonal ABCDE y calcular el área en hectáreas
(NO OLVIDARSE DE COLOCAR LA ESCALA GRAFICA) (04 puntos)
