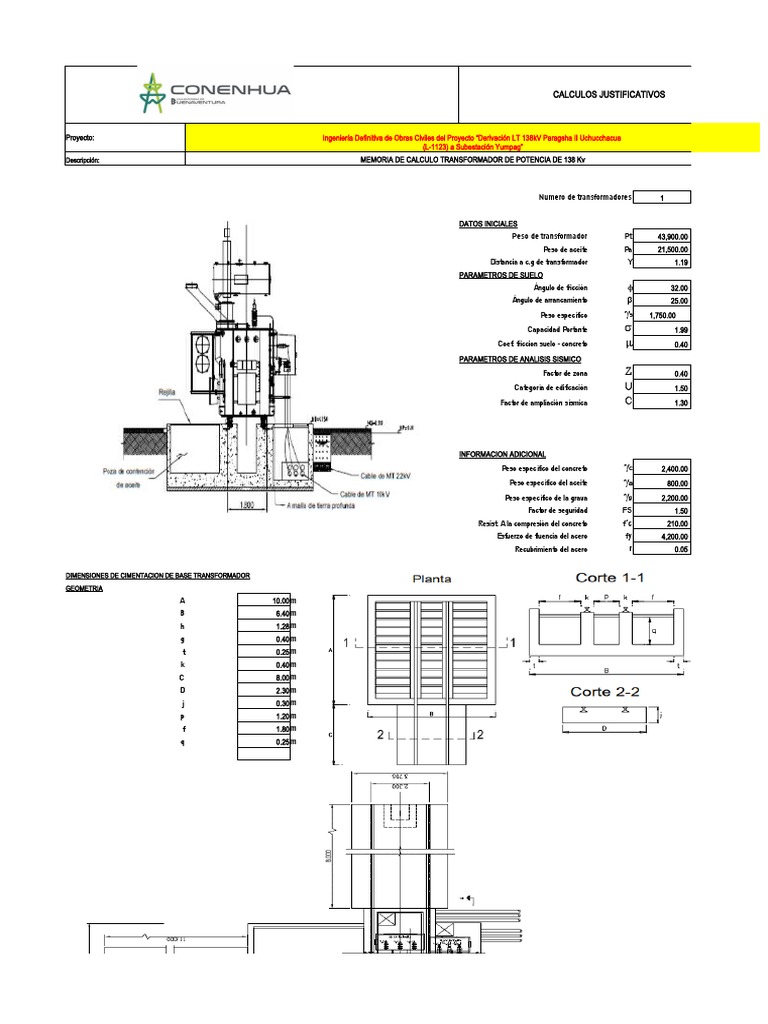

CALCULOS JUSTIFICATIVOS

Proyecto: Ingeniería Definitiva de Obras Civiles del Proyecto “Derivación LT 138kV Paragsha II Uchucchacua
(L-1123) a Subestación Yumpag”
Descripción: MEMORIA DE CALCULO TRANSFORMADOR DE POTENCIA DE 138 Kv

Numero de transformadores 1

DATOS INICIALES
Peso de transformador Pt 43,900.00
Peso de aceite Pa 21,500.00
Distancia a c.g de transformador Y 1.19
PARAMETROS DE SUELO
Ángulo de fricción f 32.00
Ángulo de arrancamiento b 25.00
Peso específico gs 1,750.00
Capacidad Portante s 1.99
Coef. friccion suelo - concreto m 0.40
PARAMETROS DE ANALISIS SISMICO
Factor de zona Z 0.40
Categoría de edificación U 1.50
Factor de ampliación sísmica C 1.30

INFORMACION ADICIONAL
Peso específico del concreto gc 2,400.00
Peso específico del aceite ga 800.00
Peso específico de la grava gg 2,200.00
Factor de seguridad FS 1.50
Resist. A la compresión del concreto f´c 210.00
Esfuerzo de fluencia del acero fy 4,200.00
Recubrimiento del acero r 0.05

DIMENSIONES DE CIMENTACION DE BASE TRANSFORMADOR


GEOMETRIA
A 10.00 m
B 6.40 m
h 1.28 m
g 0.40 m
t 0.25 m
k 0.40 m
C 8.00 m
D 2.30 m
j 0.30 m
p 1.20 m
f 1.80 m
q 0.25 m
CALCULOS REALIZADOS
Calculo de fuerzas de sismo
av Aceleración sísmica vertical = 2/3*Z 0.27 m/s2
ah Aceleración sísmica horizontal = Z.U.C 0.78 m/s2

Calculo de fuerzas y momento


PT Peso de transformador con aceite 65,400.00 kg
Pc Peso de la cimentación 53,760.00 kg
Pv Peso de las viguetas (cada extremo) 2,688.00 kg
Pg Peso de la grava 5,632.00 kg
Pct Peso de la cimentación, viguetas y grava 62,080.00 kg
Pt Peso total (Transformador + cimentación + viguetas + grava) 127,480.00 kg
Me Momento estabilizador 407,936.00 kg
Ma Momento actuante 112,182.00 kg

FACTOR DE SEGURIDAD AL VOLTEO Me/Ma 3.64 kgf/cm2 σt<σadm…………….Correcto

CAPACIDAD DE LA POZA
CAPACIDAD DISPONIBLE 76.8 m3
VOLUMEN DE ACEITE (25%) 19.2 m3

PRESION A TRANSMITIR AL SUELO

s= 1.99 kg/cm2

La excentricidad (e) estará dada por: e=0.63 m Si se cumple que: ex < B/6
Se debe verificar si ex<B/6

EL PESO TOTAL DEL TRANSFORMADOR SE VERÁ AFECTADO POR EL FACTOR SISMICO, Y SE DEFINE DOS CASOS: 0.590625 1.59 1,553.66
0.409375
Primer caso: Sismo que actúa verticalmente
Pt= 33,994.67 s1= 0.53 kg/cm2 s2= 0.22 kg/cm2
s1< s CUMPLE
s2< s CUMPLE

Segundo caso: Sismo que actúa horizontalmente


Pt= 99,434.40 s1= 1.56 kg/cm2 s2= 0.64 kg/cm2
s1< s CUMPLE
s2< s CUMPLE
CALCULO DEL ACERO DE REFUERZO

Pa= 1/2*K*a*y*(h+t2)

DISEÑO
Peralte efectivo d 0.20 m
Coeficiente de empuje activo Ka 0.31 Φ3/4"
Resutante P 364.15 kg/m
Momento con respecto de O Mo 155.37 kg*m
Momento último Mu 298.61 kg*m
w 0.0102
M(ec) 29,861.00 kg*cm
Area de acero requerido A 1.02 cm2
Area de acero mínimo según E0.30 Amin 1.80 cm2

ACERO DE REFUERZO Area Diametro Separación


Cant
cm2 pulgadas m
Losa As= 0.0018*b*d 7.20 1/2 6 0.21
Plataforma lateral
horizontal As= 0.0020*b*d 5.00 3/8 4 0.25
vertical As= 0.0015*b*d 3.75 3/8 3.5 0.36
Plataforma central
horizontal As= 0.0020*b*d 8.00 5/8 6 0.18
vertical As= 0.0012*b*d 7.20 5/8 4 0.25
FICATIVOS

kg
kg
m

*
kgf/m3
kgf/m3
kgf/m3
kgf/m3

kgf/cm3
kgf/cm3
kgf/cm3

kgf/cm2
kgf/cm2
m
1555.25
636.03
