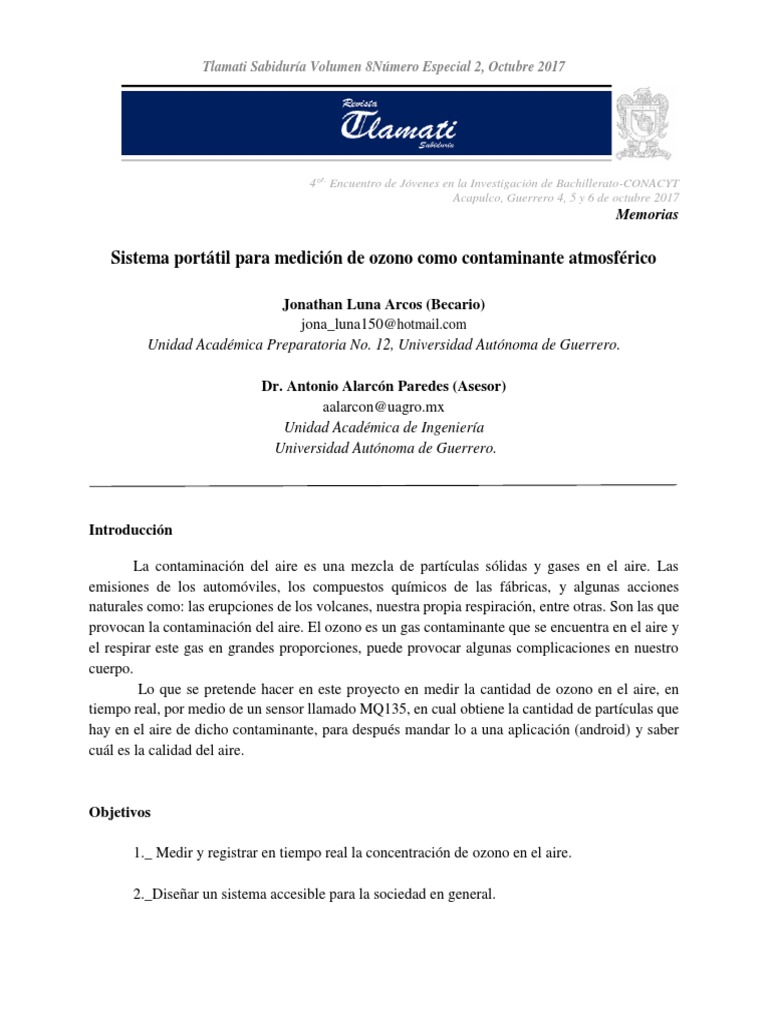

Sistema portátil para medición de ozono como contaminante atmosférico

Jonathan Luna Arcos (Becario)

jona_luna150@hotmail.com
Unidad Académica Preparatoria No. 12, Universidad Autónoma de Guerrero.

Dr. Antonio Alarcón Paredes (Asesor)

aalarcon@uagro.mx
Unidad Académica de Ingeniería
Universidad Autónoma de Guerrero.

Introducción

La contaminación del aire es una mezcla de partículas sólidas y gases en el aire. Las
emisiones de los automóviles, los compuestos químicos de las fábricas, y algunas acciones
naturales como: las erupciones de los volcanes, nuestra propia respiración, entre otras. Son las que
provocan la contaminación del aire. El ozono es un gas contaminante que se encuentra en el aire y
el respirar este gas en grandes proporciones, puede provocar algunas complicaciones en nuestro
cuerpo.
Lo que se pretende hacer en este proyecto en medir la cantidad de ozono en el aire, en
tiempo real, por medio de un sensor llamado MQ135, en cual obtiene la cantidad de partículas que
hay en el aire de dicho contaminante, para después mandar lo a una aplicación (android) y saber
cuál es la calidad del aire.

Objetivos

1._ Medir y registrar en tiempo real la concentración de ozono en el aire.

2._Diseñar un sistema accesible para la sociedad en general.

 Tlamati Sabiduría Volumen 8 Número Especial 2, 2017

Material
1_. Arduino uno: Arduino es una plataforma de prototipos electrónica de código abierto
(open-source) basada en hardware y software flexibles y fáciles de usar.

Figura 1. Arduino UNO

2_. Sensor MQ 135: El MQ-135 es un sensor de gas peligrosos utilizado para el control de
la calidad del aire y es adecuado para la detección de NH3 (amoníaco), NOx, alcohol, benceno,
humo, CO2, etc.

Figura 2. Sensor MQ 135

3_. Placa perforada: es un tablero con orificios que se encuentran conectados eléctricamente
entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden
insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos
y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un
conductor que conecta los diversos orificios entre sí.

Figura 3. Placa perforada

4._ Cables dupont: es un cable con un conector en cada punta (o a veces sin ellos), que se
usa normalmente para interconectar entre sí los componentes en una placa de pruebas. P.E.: se
utilizan de forma general para transferir señales eléctricas de cualquier parte de la placa de
prototipos a los pines de entrada/salida de un microcontrolador.
 Memoriasdel 4° Encuentro de Jóvenes en la Investigación de Bachillerato-CONACYT
Acapulco, Guerrero 4, 5 y 6 de octubre 2017

Figura 4. Cables dupont

5._Bateria de 9 Volts: Son un tipo de pilas eléctricas que obtienen su energía de

la reacción química entre el zinc y el dióxido de manganeso (MnO2), empleando hidróxido de
potasio como electrolito.

Figura 5. Batería de 9 Volts

6._Módulo bluetooth HC-05: son módulos muy populares para aplicaciones con
microcontroladores PIC y Arduino. Se trata de dispositivos relativamente económicos y que
habitualmente se venden en un formato que permite insertarlos en un protoboard y cablearlo
directamente a cualquier microcontrolador, incluso sin realizar soldaduras.

Figura 6. Modulo bluetooth HC-05

Metodología
Realización del dispositivo
1._ Se buscaron los materiales que se utilizaron (antes mencionados).
2._ Se ensamblaron los materiales.
 Tlamati Sabiduría Volumen 8 Número Especial 2, 2017

Figura 7. Prototipo terminado

3._ Se creó la aplicación android en App inventor 2

4._ Se probó el dispositivo junto con la aplicación y si funcionó.

Programa en arduino
A continuación se muestra la programación en arduino

Figura 8. Programa en arduino

Aplicación android
Para realizar la aplicación utilice App inventor 2.
App Inventor es un entorno de desarrollo de software creado por Google Labs para la
elaboración de aplicaciones destinadas al sistema operativo Android. El usuario puede, de forma
 Memoriasdel 4° Encuentro de Jóvenes en la Investigación de Bachillerato-CONACYT
Acapulco, Guerrero 4, 5 y 6 de octubre 2017

visual y a partir de un conjunto de herramientas básicas, ir enlazando una serie de bloques para
crear la aplicación. El sistema es gratuito y se puede descargar fácilmente de la web. Las
aplicaciones creadas con App Inventor están limitadas por su simplicidad, aunque permiten cubrir
un gran número de necesidades básicas en un dispositivo móvil.

A continuación algunas imágenes.

Figura 9. Aplicación android

Figura 10. Bloques de la aplicación

 Tlamati Sabiduría Volumen 8 Número Especial 2, 2017

Figura 11. Diseño de la aplicación

Resultados
Los resultados que obtuve fueron los esperados ya que el valor que arrojaba el sensor
dependía de que tan contaminado se encontrara el ambiente, pues que, si el ambiente no estaba tan
contaminado los valores eran bajos y si era el caso contrario los valores aumentaban.

Figura 12. Monitor serial y gráfica en tiempo real

 Memoriasdel 4° Encuentro de Jóvenes en la Investigación de Bachillerato-CONACYT
Acapulco, Guerrero 4, 5 y 6 de octubre 2017

Conclusiones
La realización de este proyecto cumplió con las condiciones establecidas al principio de
dicho proyecto, que fue la de realizar un Sistema portátil para medición de ozono como
contaminante atmosférico de bajo costo, puesto que ya existen mucho equipo de este tipo pero
todos son muy costosos y no todos pueden tener una acceso a este tipo de equipo.

Referencias bibliográficas
Banzi, M., Cuartielles, D., Igoe, T., Martino, G., & Mellis, D. (2005). Arduino. Retrieved July 10,
2016, from https://www.arduino.cc/

Greekbot. (2 de julio de 2017). GreekBot. Obtenido de

http://www.geekbotelectronics.com/producto/mq-135-modulo-sensor-de-calidad-del-aire/

Jiménez, B.E. (2001). La contaminación ambiental en México: causas, efectos y tecnología

apropiada. México: Limusa.
Organización Mundial de la Salud. Afrontar el reto mundial de garantizar un aire limpio.
Comunicado de prensa, 26 de septiembre de 2011, Ginebra, Suiza. Disponible en:
www.who.int/mediacentre/news/releases/2011/ air_pollution_20110926/es/ Consultado el 30 de
junio de 2017.

App inventor 2, Disponible en: http://ai2.appinventor.mit.edu/ Consultado el 29 de junino del 2017
