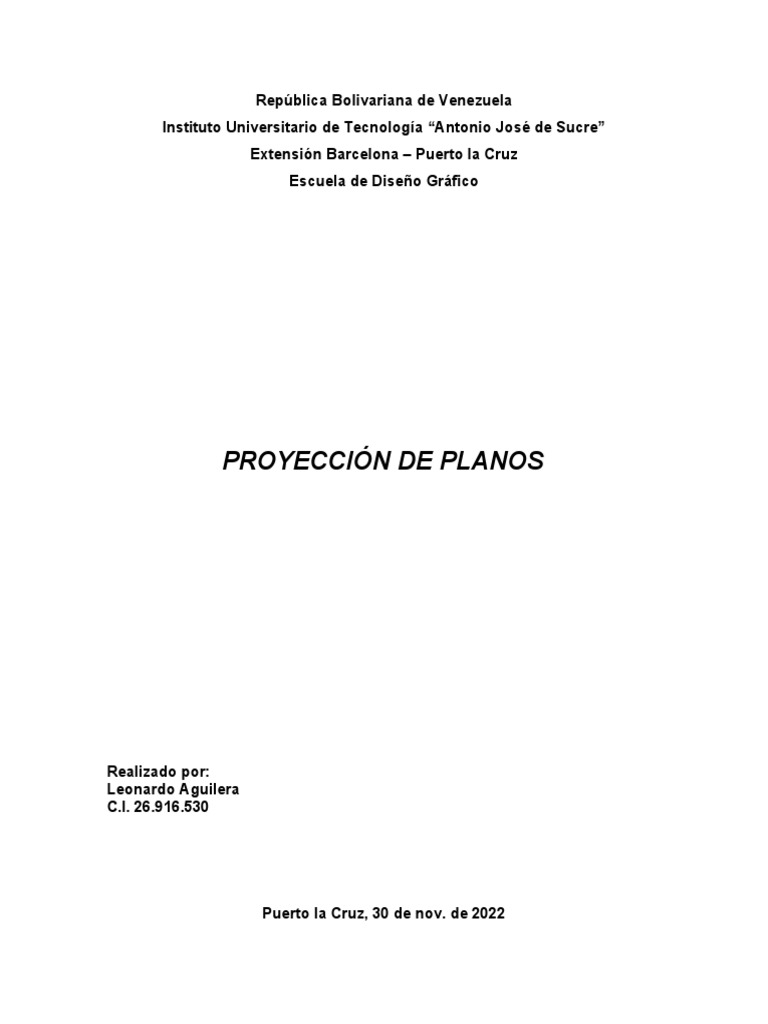

República Bolivariana de Venezuela
Instituto Universitario de Tecnología “Antonio José de Sucre”
Extensión Barcelona – Puerto la Cruz
Escuela de Diseño Gráfico
PROYECCIÓN DE PLANOS
Realizado por:
Leonardo Aguilera
C.I. 26.916.530
Puerto la Cruz, 30 de nov. de 2022
INTRODUCCIÓN
Proyectar es llevar los puntos, líneas y planos de un objeto sobre una
superficie o plano, en dirección rectilínea. Un plano se puede proyectar como una
recta (de canto), como una superficie en su verdadera magnitud (VM) o como una
superficie acortada (AC). El plano se ubica en el espacio en ciertas posiciones
particulares respecto de los planos principales.
Sabemos que una recta y un punto pertenecen a un plano cuando están
contenidos en él. En proyección diédrica podemos afirmar que una recta
pertenece a un plano cuando las trazas horizontal y vertical de la recta están
contenidas en las trazas horizontal y vertical del plano respectivamente. Un punto
pertenecerá a un plano cuando a su vez pertenezca a una recta contenida en este.
.
DESARROLLO
PLANOS DE PROYECCIÓN
Son aquellos planos que constituyen el Sistema Diédrico de Proyección.
Uno de los Planos es Vertical (PV) y el otro Horizontal (PH). Estos planos son
perpendiculares entre sí y se consideran con una superficie ilimitada.
La intersección de los Planos de Proyección es una línea, denominada
Línea de Tierra (LT) y, viene representada por medio de dos pequeños trazos en
sus extremos.
QUE SE USA PARA DESIGNAR LOS PLANOS
El plano en el espacio se designa con letra mayúscula, Q, con mayúscula prima
la Traza Vertical, Q’ y mayúscula la Traza Horizontal, Q. Según algunos autores la
designación correcta debe ser a1, a2 o cualquier otra letra griega acompañada de los
subíndices 1 y 2 para las trazas horizontal y vertical respectivamente.
COMO PUEDE DEFINIRSE UN PLANO
Un plano puede venir dado directamente en sistema diédrico si nos aclaran la
situación exacta de sus trazas. Frecuentemente tendremos que hallar las trazas de un
plano que venga determinado de otro modo. Un plano puede venir determinado
(cuatro casos).:
1. Determinación de un plano por dos rectas que se cortan, R y S.
Por una recta pueden pasar infinitos planos pero por dos rectas que se
cortan solo pasa un plano.
Dadas las rectas R y S que se cortan en un punto A si queremos trazar un
plano Q que contenga a R, debemos hacer pasar las trazas de este por las de la
recta, son infinitos los planos que se pueden trazar que contengan a la recta.
Si queremos que, además de contener a R, el plano trazado Q contenga a
S, haremos pasar las trazas de Q no solo por las de R sino también por las de S,
de esta forma obtenemos el único plano determinado por R y S que se cortan.
2. Determinación de un plano por un punto y una recta, B y T.
Si trazamos desde el punto B una recta L que se corte con la dada T en un
punto cualquiera P, estamos en la misma situación del ejercicio anterior, tenemos
dos rectas L y T que se cortan, calculamos sus trazas y hacemos pasar por las
homologas las trazas del plano buscado.
Determinación de un plano por un punto y una recta.
3. Determinación de un plano por tres puntos no alineados, C, D y E.
Uniendo los puntos dos a dos (el C con el D y el E con el D, por ejemplo),
mediante las rectas X y W, nos situamos de nuevo en el primer caso, siendo D en
este caso el punto donde se cortan.
4. Determinación de un plano por dos rectas paralelas entre sí, M y Ñ.
Por dos rectas paralelas pasa un solo plano.
En SDO, dos rectas paralelas mantienen sus proyecciones homólogas
también paralelas. Uniendo las trazas homólogas de estas tendremos definido el
plano que determinan o en el que están contenidas, O.
TEOREMAS DE PLANOS
a) Si dos puntos (A y B) pertenecen a un plano (a), la recta (r) que los une
también pertenece a él.
Teoremas de planos
b) Todas la rectas coplanares se cortan entre si; excepto si son paralelas.
Estos dos teoremas son de gran aplicación en la resolución de problemas de
geometría descriptiva relacionados con la proyección de planos.
TRAZAS DE UN PLANO
Se denominan Trazas del plano a las rectas intersección de este con los
planos vertical y horizontal de proyección. La Traza Horizontal del plano es la recta
intersección de este con el Plano Horizontal de proyección y la Traza Vertical es la
intersección del plano con la el Plano Vertical de proyección.
COMO SE DETERMINAN LAS TRAZAS DE UN PLANO
La Traza Horizontal del plano es la recta intersección de este con el Plano
Horizontal de proyección y la Traza Vertical es la intersección del plano con la el
Plano Vertical de proyección. Si el plano es oblicuo, proyectante o de perfil, dichas
trazas coinciden en un punto sobre la Línea de Tierra.
RECTAS CARACTERÍSTICAS DE UN PLANO
Se llaman rectas características de un plano (a) a las rectas del plano que son
paralelas a uno de los planos principales de proyección. Se denominan:
a) Rectas características frontales de un plano. Son las rectas (f1) del
plano (a) paralelas al plano vertical de proyección; en consecuencia son
paralelas a la traza vertical (f) del plano a.
b) Rectas características horizontales de un plano. Son las rectas (h1)
del plano (a) paralelas al plano horizontal de proyección; en consecuencia
son paralelas a la traza horizontal (h) del plano (a).
Todas las rectas horizontales (h; h1; h2; ...) de un plano (a) son paralelas
entre sí.
Un plano (a) puede ser definido por dos rectas características (f1 y h1). Y
las trazas (f y h) de este plano (a), pueden determinarse a partir de sus rectas
características (f1 y h1).
PUNTO QUE PERTENECE A UN PLANO DEFINIDO POR RECTAS
CARACTERÍSTICAS
En la figura se ilustra como hacer pertenecer un punto (P) a un plano (a)
definido por rectas características (f y h) utilizando para ello:
una recta: (r) cualquiera
una recta (f1) frontal
una recta (h1) horizontal
NOTACIÓN CONVENIDA DE PLANOS DEFINIDOS POR TRAZAS
Una forma convencional de designar, en doble proyección ortogonal, a un
plano (α), definido por sus trazas (f y h), consiste en cambiar su nomenclatura
teórica, mostrada en la figura, por la nomenclatura convencional mostrada en la
figura.
En la siguiente figura, se muestra la comparación entre la notación teórica y la
notación convencional usadas en la representación de los planos (α; β; y γ),
pudiéndose apreciar en la misma, la conveniencia de utilizar esta última, la cual
será usada en adelante.
RECTAS NOTABLES DEL PLANO
Los planos tienen como norma general 4 rectas notables. Las dibujo con el
ejemplo más sencillo de un plano oblicuo:
Recta Horizontal de Plano: tiene su proyección vertical paralela a la Línea de
Tierra y su proyección horizontal es paralela a la Traza Horizontal del Plano. Por
ser una recta horizontal (paralela al PH), carece de Punto Traza Horizontal.
Recta Frontal de Plano: tiene su proyección horizontal paralela a la Línea de
Tierra y su proyección vertical paralela a la Traza vertical del Plano. Por ser
una recta frontal (paralela al PV) carece de Punto Traza Vertical.
Recta de Máxima Pendiente: su proyección horizontal es perpendicular a la
Traza Horizontal del plano. Esta recta tiene la dirección que tomaría el agua
para bajar por el plano.
Recta de Máxima Inclinación: su proyección vertical es perpendicular a la Traza
vertical del Plano.
CONCLUSIÓN
Las rectas que son paralelas a alguno de los planos de proyección
(frontales, verticales, de punta, etc…), solo tienen una traza, la que se genera con
el plano que no es paralelo a ellas, pertenecerán estas rectas a un plano cuando
además de coincidir la traza existente de la recta con su homóloga del plano, la
proyección contraria de la recta a esta traza sea paralela a su homóloga en el
plano.
Proyectar es llevar los puntos, líneas y figuras planas en dirección
perpendicular a un Plano de Proyección.
En la Proyección Cilíndrica Ortogonal, las rectas proyectantes son paralelas
entre sí.
Utilizamos tres planos de proyección, denominados: Plano Vertical (PV),
Plano Horizontal (PH) y Plano de Perfil (PP).
Los tres Planos de Proyección son perpendiculares entre sí.
Para plasmar en el plano del dibujo una representación Cilíndrica
Ortogonal, hemos de abatir o girar los Planos de Proyección hasta formar un solo
plano
REFERENCIAS BIBLIOGRÁFICAS
1. PLANO DIEDRICO DISPONIBLE EN:
https://www.10endibujo.com/plano-diedrico/#Definicion_de_un_plano
2. DETERMINACION DE UN PLANO DISPONIBLE EN:
https://dibujotecni.com/sistema-diedrico/sistema-diedrico-el-plano/
3. RECTAS CARACTERISTICAS DE UN PLANO DISPONIBLE EN:
http://webdelprofesor.ula.ve/nucleotrujillo/alperez/teoria/cap_03c-
proyeccion_de_planos/05-
rectas_caracteristicas_plano.htm#:~:text=Se%20llaman%20rectas
%20caracter%C3%ADsticas%20de,los%20planos%20principales
%20de%20proyecci%C3%B3n.
