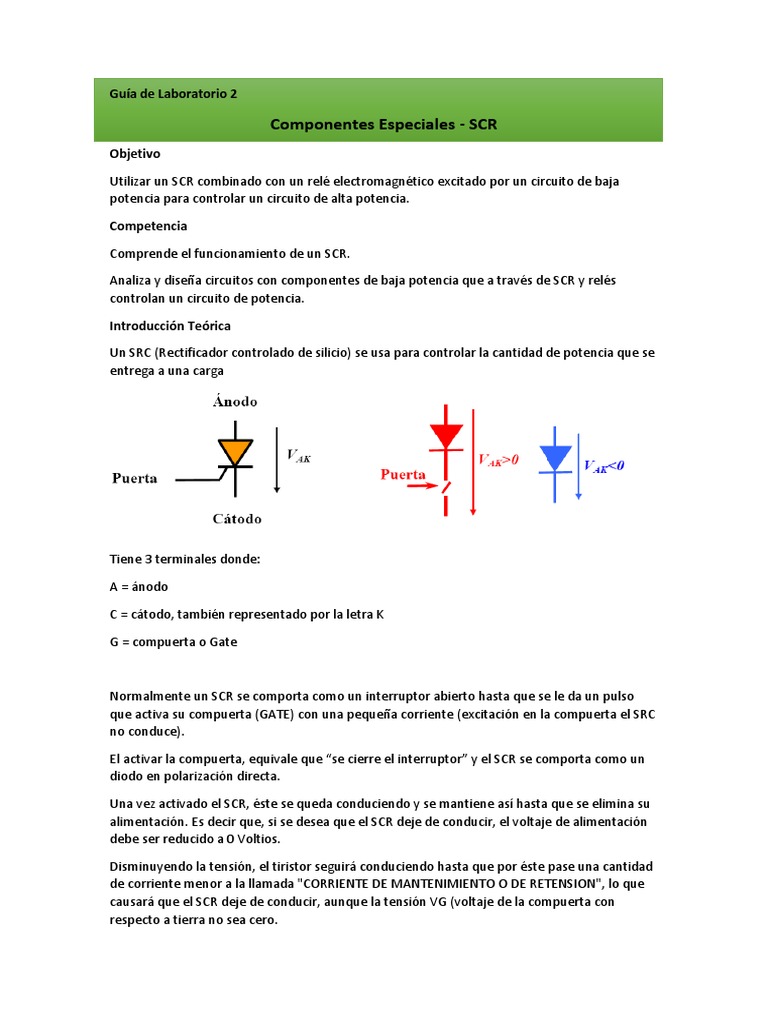

Guía de Laboratorio 2

Componentes Especiales - SCR

Objetivo

Utilizar un SCR combinado con un relé electromagnético excitado por un circuito de baja
potencia para controlar un circuito de alta potencia.

Competencia

Comprende el funcionamiento de un SCR.

Analiza y diseña circuitos con componentes de baja potencia que a través de SCR y relés
controlan un circuito de potencia.

Introducción Teórica

Un SRC (Rectificador controlado de silicio) se usa para controlar la cantidad de potencia que se
entrega a una carga

Tiene 3 terminales donde:

A = ánodo

C = cátodo, también representado por la letra K

G = compuerta o Gate

Normalmente un SCR se comporta como un interruptor abierto hasta que se le da un pulso

que activa su compuerta (GATE) con una pequeña corriente (excitación en la compuerta el SRC
no conduce).

El activar la compuerta, equivale que “se cierre el interruptor” y el SCR se comporta como un
diodo en polarización directa.

Una vez activado el SCR, éste se queda conduciendo y se mantiene así hasta que se elimina su
alimentación. Es decir que, si se desea que el SCR deje de conducir, el voltaje de alimentación
debe ser reducido a 0 Voltios.

Disminuyendo la tensión, el tiristor seguirá conduciendo hasta que por éste pase una cantidad
de corriente menor a la llamada "CORRIENTE DE MANTENIMIENTO O DE RETENSION", lo que
causará que el SCR deje de conducir, aunque la tensión VG (voltaje de la compuerta con
respecto a tierra no sea cero.
Entonces el SCR, tiene dos estados: Estado de conducción, en donde la resistencia entre ánodo
y cátodo es muy baja y Estado de corte, donde la resistencia es muy elevada

Curva característica

VBO = Tensión de ruptura directa (entra en conducción)

IG =Corriente en la puerta

IH = Corriente de mantenimiento (hold) Mínima corriente para que el tiristor se mantenga en

conducción

IL = Corriente de enganche; Corriente mínima en el ánodo para que el tiristor pueda conducir

VGTMAX = Tensión máxima admisible entre puerta (gate) y cátodo

VDMAX = Tensión máxima admisible entre ánodo y cátodo, tanto en directa bloqueado o
inversa
Procedimiento

Parte I

Identificar las terminales del SCR a ser utilizado en la práctica (Utilizar la hoja de datos para tal
motivo)

Armar el circuito básico y probar con una lámpara o algún artefacto similar:

Parte II

Controlar la entrada G del SCR y usar el Relé previamente utilizado en la práctica anterior
como carga como carga, disparar el SCR utilizando circuito MICROCONTROLADO de baja
potencia.

Análisis de Resultados

1. ¿Qué tipo de relé es el que se usa en el ejercicio del laboratorio?

2. ¿Cuál son las partes de alta potencia y de baja potencia?
3. ¿Qué otras señales de excitación pueden ser utilizadas?
Investigación Complementaria

1. Investigue modelos comerciales de SCR utilizados a nivel industrial.

2. ¿Cómo se aplican estos conceptos en la vida diaria?
3. Cite algunos ejemplos de uso de esta tecnología en Mecánica y electromecánica.

Formato de Informe

Informe de Laboratorio - Título

1. Objetivo
2. Competencias
3. Material (de acuerdo a su diseño y disponibilidad)
4. Fundamento teórico (manuscrito)
Tiristores
SCR en DC
Investigación Complementaria
5. Procedimiento
Circuito final de las partes I y II
6. Observaciones (fotografías, comentarios y análisis de resultados)
7. Conclusiones
a. Objetivo
b. Fundamento teórico e investigación
c. Observaciones
8. Recomendaciones
9. Referencias
