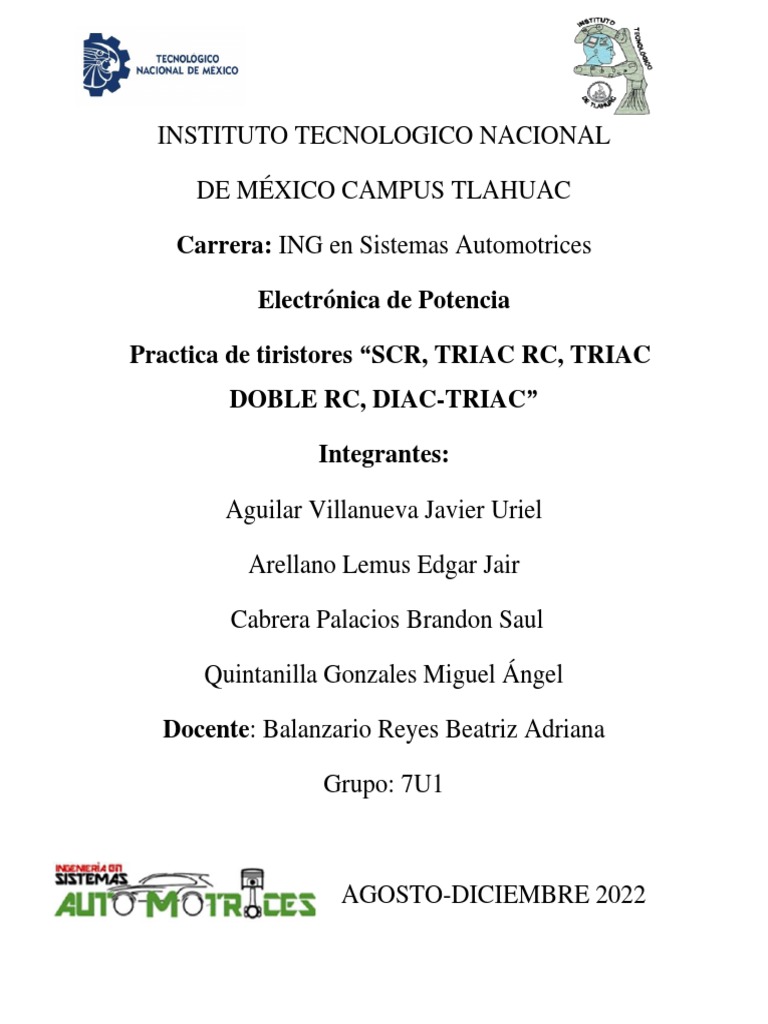

INSTITUTO TECNOLOGICO NACIONAL

DE MÉXICO CAMPUS TLAHUAC

Carrera: ING en Sistemas Automotrices

Electrónica de Potencia

Practica de tiristores “SCR, TRIAC RC, TRIAC

DOBLE RC, DIAC-TRIAC”

Integrantes:

Aguilar Villanueva Javier Uriel

Arellano Lemus Edgar Jair

Cabrera Palacios Brandon Saul

Quintanilla Gonzales Miguel Ángel

Docente: Balanzario Reyes Beatriz Adriana

Grupo: 7U1

AGOSTO-DICIEMBRE 2022
 Índice

1. Introducción…………………………………1-1
2. Información teórica …………………………2-4
3. Desarrollo……………………………………5-9
4. Anexo……………………………………...10-11
5. Conclusión………………………………….…11
 1. Introducción

Rectificador controlado de silicio, estos elementos semiconductores son muy utilizados para
controlar la cantidad de potencia que se entrega a una carga.
Los rectificadores controlados de silicio SCR se emplea como dispositivo de control.
El rectificador controlado de silicio SCR, es un semiconductor que presenta dos estados
estables: en uno conduce, y en otro está en corte (bloqueo directo, bloqueo inverso y
conducción directa).
El objetivo del rectificador controlado de silicio SCR es retardar la entrada en conducción
del mismo, ya que como se sabe, un rectificador controlado de silicio SCR se hace conductor
no sólo cuando la tensión en sus bornes se hace positiva (tensión de ánodo mayor que tensión
de cátodo), sino cuando siendo esta tensión positiva, se envía un impulso de cebado a puerta.
El parámetro principal de los rectificadores controlados es el ángulo de retardo, a.
Como lo sugiere su nombre, el SCR es un rectificador, por lo que pasa corriente sólo durante
los semiciclos positivos de la fuente de ca. El semiciclo positivo es el semiciclo en que el
ánodo del SCR es más positivo que el cátodo. Esto significa que el SCR no puede estar
encendido más de la mitad del tiempo. Durante la otra mitad del ciclo, la polaridad de la
fuente es negativa, y esta polaridad negativa hace que el SCR tenga polarizaci6n inversa,
evitando el paso de cualquier corriente a la carga.

1
 2. Información teórica
Rectificador controlado de silicio, estos elementos semiconductores son muy utilizados para
controlar la cantidad de potencia que se entrega a una carga, donde:
A = ánodo
C = cátodo, también representado por la letra K
G = compuerta o gate
Tomemos en cuenta el gráfico siguiente: ver que es un circuito de corriente continua
Normalmente el SCR se comporta como un circuito abierto hasta que activa su compuerta
(GATE) con una pequeña corriente (se cierra el interruptor S) y así este conduce y se
comporta como un diodo en polarización directa.
Si no existe corriente en la compuerta el tiristor no conduce. Lo que sucede después de ser
activado el SCR, se queda conduciendo y se mantiene así. Si se desea que el tiristor deje de
conducir, el voltaje +V debe ser reducido a 0 Voltios.
Si disminuimos lentamente la tensión, el tiristor seguirá conduciendo hasta que por el pase
una cantidad de corriente menor a la llamada "CORRIENTE DEMANTENIMIENTO O DE
RETENSION", lo que causará que el SCR deje de conducir, aunque la tensión VG (voltaje
de la compuerta con respecto a tierra no sea cero. Como se puede ver el SCR, tiene dos
estados:
Estado de conducción, en donde la resistencia entre ánodo y cátodo es muy baja Estado de
corte, donde la resistencia es muy elevada. El SCR y la corriente Alterna Se usa
principalmente para controlar la potencia que se entrega a una carga. (En el caso de la figura
es un bombillo o foco).
La fuente de tensión puede ser de 110V c.a., 120V c.a., 240V c.a., etc. El circuito R C produce
un corrimiento de la fase entre la tensión de entrada y la tensión en el condensador que es la
que suministra la corriente a la compuerta del SCR.
Puede verse que el voltaje en el condensador (en azul) está atrasado con respecto al voltaje
de alimentación (en rojo) causando que el tiristor conduzca un poco después de que el tiristor
tenga la alimentación necesaria para conducir. Durante el ciclo negativo el tiristor se abre
dejando de conducir. Si se modifica el valor de la resistencia, por ejemplo, si utilizamos un
potenciómetro, se modifica el desfase que hay entre las dos tensiones antes mencionadas
ocasionando que el SCR se active en diferentes momentos antes de que se desactive por el
ciclo negativo de la señal y deje de conducir.

2
Es un dispositivo semiconductor biestable formado por tres uniones PN con la disposición
PNPN Está formado por tres terminales, llamados Ánodo, Cátodo y Puerta. La conducción
entre ánodo y cátodo es controlada por el terminal de puerta. Es un elemento unidireccional
(sentido de la corriente es único), conmutador casi ideal, rectificador y amplificador a la vez.
El SCR se asemeja a un diodo rectificador, pero si el ánodo es positivo en relación al cátodo
no circulará la corriente hasta que una corriente positiva se inyecte en la puerta. Luego el
diodo se enciende y no se apagará hasta que no se remueva la tensión en el ánodo-cátodo, de
allí el nombre rectificador controlado.
Funcionamiento básico del SCR
El siguiente gráfico muestra un circuito equivalente del SCR para comprender su
funcionamiento.
Al aplicarse una corriente IG al terminal G (base de Q2 y colector de Q1), se producen dos
corrientes: IC2 = IB1.
IB1 es la corriente base del transistor Q1 y causa que exista una corriente de colector de Q1
(IC1) que a su vez alimenta la base del transistor Q2 (IB2), este a su vez causa más corriente
en IC2, que es lo mismos que IB1 en la base de Q1.
Este proceso regenerativo se repite hasta saturar Q1 y Q2 causando el encendido del SCR.
TEORÍA Y OPERACIÓN DE LOS SCR
SCR o más bien dicho rectificador controlado de silicio es un dispositivo de tres terminales
usado para controlar corrientes más bien altas para una carga. El símbolo esquemático del
SCR se presenta

Un SCR actúa a semejanza de un interruptor. Cuando esta encendido (ON), hay una
trayectoria de flujo de corriente de baja resistencia del ánodo al cátodo. Actúa entonces como
un interruptor cerrado. Cuando esta apagado (OFF), no puede haber flujo de corriente del
ánodo al cátodo. Por tanto, actúa como un interruptor abierto. Dado que es un dispositivo de
estado só1ido, la acción de conmutación de un SCR es muy rápida.

3
El flujo de corriente promedio para una carga puede ser controlado colocando un SCR en
serie con la carga. Este arreglo es presentado en la figura. La alimentacion de voltaje es
comúnmente una fuente de 60-Hz de ca, pero puede ser de cd en circuitos especiales.

Si la alimentación de voltaje es de ca, el SCR pasa una cierta parte del tiempo del ciclo de ca
en el estado ON, y el resto del tiempo en el estado OFF. Para una fuente de 60-Hz de ca, el
tiempo del ciclo es de (x) ms. Son estos (x) ms los que se dividen entre el tiempo que está en
ON y el tiempo que está en OFF. La cantidad de tiempo que está en cada estado es controlada
por el disparador,
FORMAS DE ONDA DE LOS SCR
En la figura se muestran las formas de onda de un circuito de control con SCR para un ángulo
de retardo de disparo. Al momento que el ciclo de ca inicia su parte positiva, el SCR esta
apagado. Por tanto, tiene un voltaje instantáneo a través de sus terminales de ánodo y cátodo
igual al voltaje de la fuente.

el voltaje de carga muestra que, al dispararse el SCR, el voltaje de la fuente es aplicado a la

carga. El voltaje de carga entonces sigue al voltaje de la fuente por el resto del semiciclo
positivo, hasta que el SCR nuevamente se apaga. El estado OFF ocurre cuando el voltaje de
la fuente pasa por cero.
En general, estas formas de onda muestran que antes de que el SCR se dispare, el voltaje es
retirado de entre las terminales del SCR, y la carga ve un voltaje cero. Después de haberse
disparado el SCR, la totalidad del suministro de voltaje es retirado a través de la carga, y el
SCR presenta voltaje cero. El SCR se comporta como un interruptor de acción rápida.

4
 3. Desarrollo
Como primer punto con ayuda del diagrama eléctrico empezamos a conectar de forma
correcta los cables, esto dentro de un protoboard, ahí se realizó todo el circuito como se
puede apreciar en las siguientes imágenes.

Una vez que este conectado de forma correcta, lo conectaremos a una fuente de 5 a 12 volts
según sea nuestra decisión.

5
6
el principal funcionamiento de este circuito es que cuando presionamos el interruptor
normalmente abierto prenden los dos leds, y al dejar de presionar el interruptor el led que
va conectado al pin gate se queda encendido ya que es una retroalimentación y por eso no
se apagara hasta que se desconecte de manera voluntaria.

7
Segunda parte de la practica
Ahora se desconecta el led, y en su lugar se pondrá un foco el cual debe prender de igual
manera y al mismo tiempo que el led, su forma correcta de realizar sus conexiones son
como las indica el siguiente diagrama.

8
9
 4. Anexo
Capturas de pantalla de los circuitos desarrollados en el simulador proteus
Circuito CR

Circuito RC doble

10
Circuito DIAC-TRIAC

5. Conclusión
La realización en el PROTEUS de un circuito ayuda mucho para saber cuál es el
comportamiento de un circuito en físico, así nos podemos apoyar al momento de hacer sus
conexiones, en este casi fue un circuito muy sencillo, pero nos ayuda a saber el
funcionamiento de cada componente, puede ser utilizado en un circuito más complejo.
Es de gran importancia saber cuál es el funcionamiento del SCR y como va su conexión ya
que podemos quemar todo el circuito, en nuestro caso supimos realizar de manera correcta
las conexiones y no tuvimos ningún problema al realizar la practica fue algo sencillo y así se
pudo comprender mejor el funcionamiento de los tiristores es general y mas que nada el del
SCR.

11
